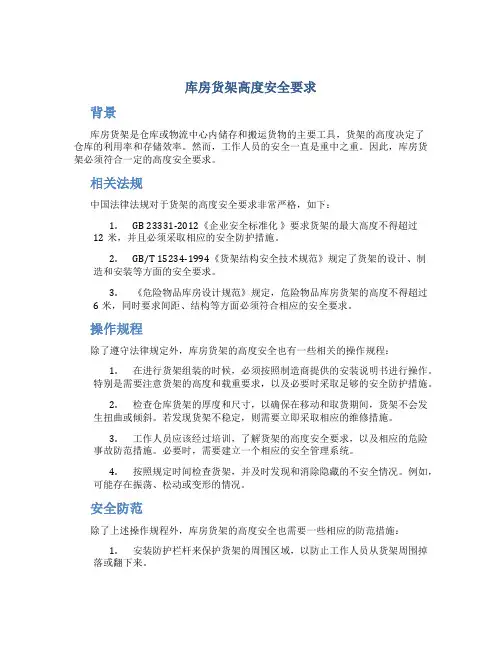

库房货架高度安全要求背景库房货架是仓库或物流中心内储存和搬运货物的主要工具，货架的高度决定了仓库的利用率和存储效率。
然而，工作人员的安全一直是重中之重。
因此，库房货架必须符合一定的高度安全要求。
相关法规中国法律法规对于货架的高度安全要求非常严格，如下：1.GB 23331-2012《企业安全标准化》要求货架的最大高度不得超过12米，并且必须采取相应的安全防护措施。
2.GB/T 15234-1994《货架结构安全技术规范》规定了货架的设计、制造和安装等方面的安全要求。
3.《危险物品库房设计规范》规定，危险物品库房货架的高度不得超过6米，同时要求间距、结构等方面必须符合相应的安全要求。
操作规程除了遵守法律规定外，库房货架的高度安全也有一些相关的操作规程：1.在进行货架组装的时候，必须按照制造商提供的安装说明书进行操作。
特别是需要注意货架的高度和载重要求，以及必要时采取足够的安全防护措施。
2.检查仓库货架的厚度和尺寸，以确保在移动和取货期间，货架不会发生扭曲或倾斜。
若发现货架不稳定，则需要立即采取相应的维修措施。
3.工作人员应该经过培训，了解货架的高度安全要求，以及相应的危险事故防范措施。
必要时，需要建立一个相应的安全管理系统。
4.按照规定时间检查货架，并及时发现和消除隐藏的不安全情况。
例如，可能存在振荡、松动或变形的情况。
安全防范除了上述操作规程外，库房货架的高度安全也需要一些相应的防范措施：1.安装防护栏杆来保护货架的周围区域，以防止工作人员从货架周围掉落或翻下来。
2.在货架顶部安装标志和警示灯，以指示货架的高度并提供警示。
3.对于超过6米高度的货架，必须采取防护措施，例如安装防护带和安全网等。
4.在货架的底座安装防滑材料，以减少货架和工作人员之间的摩擦。
总结库房货架的高度安全是仓库或物流中心的重要组成部分，需要严格遵循中国法律法规、相应的操作规程和安全防范措施。
只有通过科学的安全管理和灵活的应对措施，才能保证货架系统的稳定和工作人员的安全。
货架标准（企标）ICS 53. 080J 83Q/企业标准Q/XXX XXXXX—2013仓储式货架技术规范The technical specification of the storage shelves点击此处添加与国际标准一致性程度的标识（工作组讨论稿）（本稿完成日期:2013. 1）2013 - XX - XX 发布 2013 - XX - XX 实施发布苏州苏固隆金属制品有限公司Q/XXX XXXXX—2013刖百由于仓储货架目前尚无可直接引用的国家和行业标准，苏州苏固隆金属制品有限公司根据本企业的特点并参照JB/T 5323《立体仓库焊接式钢结构货架技术条件》制定本标准，用于指导企业的仓储货架的生产和制造。
本标准按照GB/T 1. 1—2009给出的规则起草。
本标准由苏州苏固隆金属制品有限公司提出。
本标准由苏州苏固隆金属制品有限公司技术部归口。
本标准起草单位:苏州苏固隆金属制品有限公司、无锡市产品质量监督检验中心。
本标准主要起草人：陈宇本标准为首次发布。
1Q/XXX XXXXX—2013仓储式货架技术规范1范围本标准规定了重型、中型和轻型仓储式货架的尺寸、材料、技术要求、试验方法、标记、验收、检查和包装。
本标准适用于苏州苏固隆金属制品有限公司的重型、中型和轻型仓储式货架的制造、验收、装配。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 700碳素结构钢GB/T 1231钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件GB/T 1591低合金结构钢技术规范GB/T 1764漆膜厚度测定法GB/T 1771色漆和清漆耐中性盐雾性能的测定(ISO15184:1998, IDT)GB/T 3098. 1紧固件机械性能螺栓、螺钉和螺柱GB/T 4956磁性金属基体上非磁性覆盖层厚度测量磁性方法(eqv ISO 2178:1982) GB/T 6723通用冷弯开口型钢尺寸、外形、重量及允许偏差GB/T 6728结构用冷弯开口型钢尺寸、外形、重量及允许偏差GB/T 6462金属和氧化物覆盖层横断面厚度显微镜测量方法(eqv ISO 1463:1982) GB/T 6739色漆和清漆铅笔法测定漆膜硬度QS015184:1998, IDT)GB/T 8923涂装前钢材表面锈蚀等级和除锈等级GB/T 9286色漆和清漆、漆膜的划格试验GB 500188冷弯薄壁型钢结构技术规范件GBJ 50205钢结构工程施工质量验收规范CECS23 90钢货架结构设计规范JB/T 5323立体仓库焊接式钢结构货架技术条件Q/BQB 303-2003结构用热连轧钢板及钢带3术语及定义3. 1 轻型仓储货架 light duty storage shelves (light duty racking)由立柱、层板等构件组成，单元货架通常每层承载不大于150kg，总承载一般不大于 2000kg。
重型托盘货架技术参数
重型托盘货架是一种用于存储和堆放货物的重型货架系统，通常用于仓储、物流等领域。
其技术参数包括承重能力、尺寸规格、材质等多个方面，下面将具体介绍这些技术参数。
重型托盘货架的承重能力是其最重要的技术参数之一。
一般来说，重型托盘货架的承重能力可以达到几吨甚至更高，这取决于货架的设计和材料。
在选择重型托盘货架时，需要根据需要存储的货物重量来确定货架的承重能力，以确保货架的安全稳定。
重型托盘货架的尺寸规格也是需要考虑的技术参数之一。
重型托盘货架的尺寸可以根据实际需求定制，包括货架的高度、宽度、深度等。
在设计重型托盘货架时，需要考虑到仓库的空间大小以及货物的尺寸，以确保货架的有效利用和货物的安全存储。
重型托盘货架的材质也是至关重要的技术参数之一。
常见的重型托盘货架材质包括冷轧钢、热镀锌钢等，不同的材质具有不同的耐腐蚀性和耐用性。
在选择重型托盘货架时，需要根据仓库环境以及存储货物的特性来选择合适的材质，以确保货架的使用寿命和稳定性。
除了上述技术参数之外，重型托盘货架还有一些其他值得注意的技术参数，如货架的层数、货架的结构设计、货架的安装方式等。
这些技术参数在实际应用中都会影响到重型托盘货架的使用效果和安全性，因此在选择和设计重型托盘货架时都需要进行综合考虑。
总的来说，重型托盘货架作为一种重要的存储设备，在仓储和物流领域有着广泛的应用。
通过了解重型托盘货架的技术参数，可以更好地选择和使用合适的货架，提高货物存储效率和安全性。
希望本文介绍的重型托盘货架技术参数能够对读者有所帮助，谢谢阅读！。
贯通式货架技术参数一、贯通式货架概述贯通式货架是一种常用的仓储货架，它具有贮存密度大，货物存取方便快捷等特点，广泛应用于仓储行业。
贯通式货架适用于各种规格和重量的货物存储，可根据仓库空间的不同，进行定制化设计。
二、贯通式货架的基本结构1.主立柱：主立柱是贯通式货架的支撑结构，直接关系到货架的承重能力和稳定性，通常采用高强度冷轧形钢制作而成。
2.横梁：横梁是贯通式货架的横向支撑结构，起到连接主立柱和支撑货物的作用。
横梁材质通常为热镀锌钢或冷轧钢板制成。
3.立柱撑：立柱撑是安装在主立柱上的支撑结构，使得货物能够均匀承载在横梁上。
4.托条：托条是贯通式货架上货物放置的基础结构，通常采用热镀锌钢制作而成，可承受货物的重量。
5.配齿板：配齿板是横梁与立柱撑之间的连接件，起到加固结构的作用。
6.地脚：地脚是贯通式货架底部的支撑部分，能够保证货架的稳定性，通常采用螺栓固定在地面上。
三、贯通式货架的技术参数1. 负载能力：贯通式货架的负载能力是衡量其承重能力的重要参数，通常根据货架结构和材料的不同，负载能力可以分为轻型、中型、重型等不同级别的货架。
2. 层高：贯通式货架的层高是指相邻两层货架的垂直距离，通常根据货物的尺寸和使用要求而定，可根据客户需求进行定制。
3. 层板厚度：层板是贯通式货架上货物直接放置的地方，其厚度直接关系到货物的承载能力和货架的使用寿命。
4. 通道宽度：贯通式货架的通道宽度通常由叉车的工作要求和货物的尺寸共同确定，通常通过设计实现最佳通道宽度。
5. 防撞设施：货架的防撞设施是为了保护货物和货架结构不受损坏，通常设置在货架的转角和关键部位。
6. 表面处理：贯通式货架的表面处理通常采用热镀锌、喷塑或电泳等防腐处理，以增加货架的使用寿命和美观性。
7. 安装方式：贯通式货架的安装方式通常包括螺栓连接和焊接连接两种方式，根据仓库的具体情况和客户需求进行选择。
8. 环境适应性：贯通式货架的材料和表面处理应能适应不同环境下的使用，包括温度、湿度等因素。

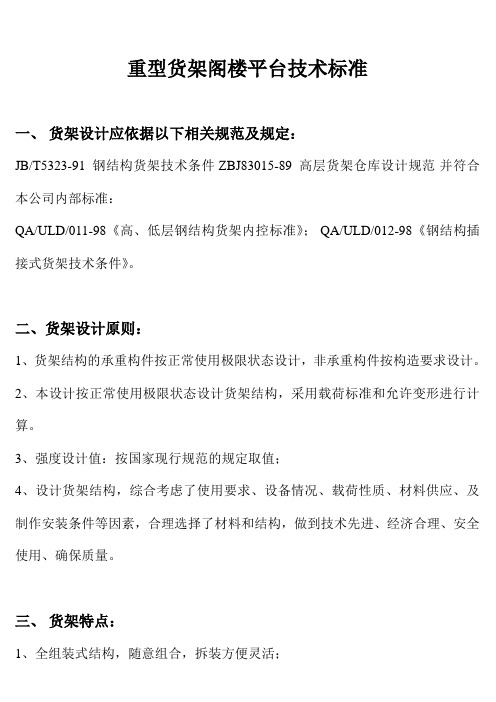

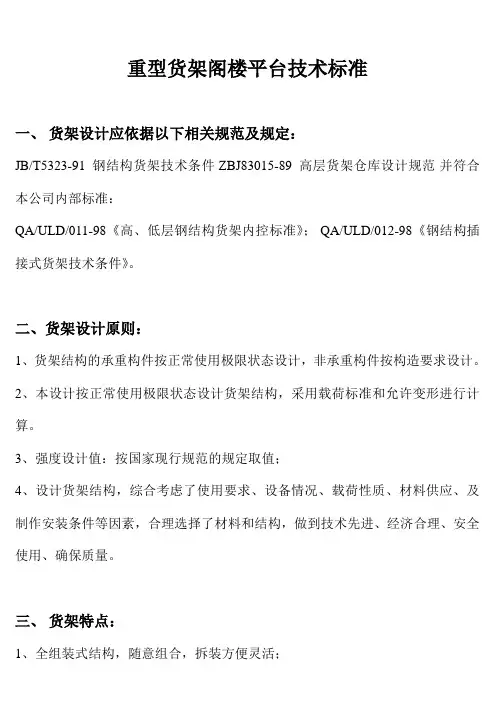

重型货架阁楼平台技术标准一、货架设计应依据以下相关规范及规定：JB/T5323-91 钢结构货架技术条件 ZBJ83015-89 高层货架仓库设计规范并符合本公司内部标准：QA/ULD/011-98《高、低层钢结构货架内控标准》； QA/ULD/012-98《钢结构插接式货架技术条件》。
二、货架设计原则：1、货架结构的承重构件按正常使用极限状态设计，非承重构件按构造要求设计。
2、本设计按正常使用极限状态设计货架结构，采用载荷标准和允许变形进行计算。
3、强度设计值：按国家现行规范的规定取值；4、设计货架结构，综合考虑了使用要求、设备情况、载荷性质、材料供应、及制作安装条件等因素，合理选择了材料和结构，做到技术先进、经济合理、安全使用、确保质量。
三、货架特点：1、全组装式结构，随意组合，拆装方便灵活；2、材料截面优化，承载能力强；3、层高每70mm任意可调4、全部货架表面静电喷涂处理，喷涂表面光滑平整；5、货架材料均为各种优质冷弯型钢（碳钢SS400），内部品质、外观、承载性能都非常优越。
四、技术要求：1、表面处理环氧树脂粉静电喷塑，涂层厚度60-80微米，硬度达到GB6739-86标准中2H要求，耐腐蚀性GB1771-91大于500小时。
2、构件材料的材质及强度指标要求：所有货架的构件均为优质冷弯型钢（碳钢SS400）材料经冷轧加工的型材制做。
强度指标如下：货架冷轧型材的强度指标（N/mm²）钢号钢材种类抗拉强度屈服强度备注 SS400 冷弯型钢 400-510 ≥245 Q235-A 冷弯型钢375-500 ≥235货架焊缝的强度指标（N/mm²）对接焊缝角焊缝抗压抗拉抗剪抗拉抗压抗弯 2051751201403、货架构件技术指标的误差标准A货架全长尺寸的极限偏差小于2mmB立柱全长调节孔距累计误差不大于±2mm,相临孔距误差小于0.02mmC立柱片弯曲误差小于L/1000mmD 立柱与安装地面垂直偏差小于L/1000mmE横梁装配后两端高低误差小于2mmF货架横梁达到要求的最大承载时，横梁挠度不大于L/200,安全系数不小于1.3.五、技术说明：1、重型层板式阁楼货架规格：L1500(中)*W600*H4600mm 八层横梁八层货货架数量：156节（42主114副）货架层载：800kg/层立柱：M型80*60*2.0立柱，多折面，截面优化，承载力强横斜撑：40*25*1.5mmC型钢柱基板：130*110*4mm钢板横梁：60*40*2.0mm P型梁层板：长*宽*0.8mm折弯成型焊接加强筋楼板：260*40*3轧制专用花纹楼板楼板梁：70*50*4mm专用型梁楼梯：1200*2500*2道安全护栏：40*40*2*1100mm*L（含两扇直线门）货架立柱总高为4600mm，孔距为70mm层高可自由调节，孔距累计误差为±1mm；货架柱基板与地面间采用M12*110膨胀螺栓连接，确保货架的稳定性；立柱与横撑、斜撑间均由高强度镀锌阻尼螺栓连接满载时，立柱最大挠度不大于1/1000H横梁与立柱采用柱卡连接，为镶嵌式无间隙插接，接触面积大、牢固性好每根横梁上配有安全销，增加安全系数横梁在满载时，其最大挠度不大于1/250 L立柱片为装配式结构，横梁与柱片之间采用镶嵌式连接并配以安全销，相邻紧靠的两排货架之间由隔撑加强连接，以提高货架的整体承载能力和稳定性。

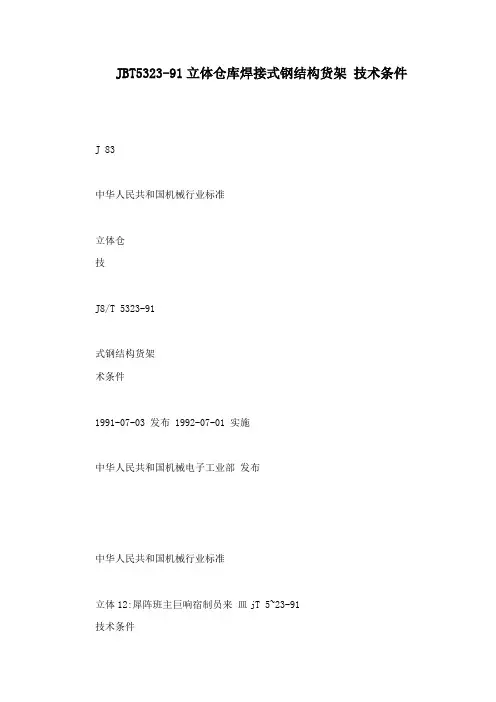

JBT5323-91立体仓库焊接式钢结构货架技术条件J 83中华人民共和国机械行业标准立体仓技J8/T 5323-91式钢结构货架术条件1991-07-03 发布 1992-07-01 实施中华人民共和国机械电子工业部发布中华人民共和国机械行业标准立体12:犀阵班主巨响宿制员来皿jT 5~23-91技术条件1 主题内容与适用范围本标准规定了有轨巷道式高层货架仓库焊接式钢结构货架制造、安装、验收的基本要求.本标准适用于单元贷位载重量不越过到，货架片为焊接式的钢结构货架.2 引用标准GB 700GB 985GB 986GB 1231GB 1300GB 1591GB 3633GB 5117碳章结构钢气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸理弧愣焊缝坡口的基本形式和尺寸钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术最件焊接用钢丝低合金结构钢技术条件钢结构用扭剪型高强度螺栓连接副技术*'件GB 5118 低合金钢焊条GB 8110 二氧化碳气体保护焊用焊丝GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色攘和清潦、漆膜的划格试蹬G田 205 钢结构工程施工及验收规范ZB J83 015 有轨巷道式高层货架仓库设计规范JB 8 产品标牌3 技术要求3. 1 材料3. 1. 1 货架主要承载结构件应采用 GB 700 中的 Q235 钢或 GB 1591 中的 16Mn钢.用于环境温度等于或低于 20'C的货架结构，必须使用 Q235-D 级钢t16Mn钢应具有- 40'C夏比冲击试验的合格保证.3. 1. 2 钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半，且断口处不应有分层缺陷，3. 1. 3 焊条3.1.3.1 手工焊接采用的焊矗应符合 GB 5117 和 GB 5118 的规定，所选用的焊条型号应与主体金属强3.1.3.2 自动焊和半自动焊接采用焊丝应符合 GB 1300 的规定，所选用的焊丝和焊剂应与主体金属相机械电子工业部 1991-07-03 批准 1992-07-01 实施1JB/r 5323-91适应。
1重型仓储货架范围本标准规定了重型仓储货架的术语、产品分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存。
本标准适用于单层载重量500kg以上，总载重量2t以上的重型仓储货架（以下简称货架）。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1732-2020 漆膜耐冲击性测定法GB/T 2828.1-2012 计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划GB/T 6739-2006 色漆和清漆铅笔法测定漆膜硬度GB/T 9286-2021 色漆和清漆划格试验GB/T 26951-2011 焊缝无损检测磁粉检测3 术语3.1 重型仓储货架不用复杂工具安装、不用整体焊接,用简易方法将零部件组装成即牢固、方便，又能重复装拆使用的大承载量的钢制货架。
3.2 节每一个用额定配套零部件数量组装成的货架成品。
3.3 单层承载量每一节的每一层的额定的承载物体的重量。
3.4 单节总承载量每节的单层额定承载量的总和。
3.5 尺寸3.5.1单节货架的长度单节货架的长度是指货架的两立柱中心线之间的垂直距离。
3.5.2组装货架的长度组装货架的长度是指货架组装后，货架的总长度。
总长度=单节货架的长度×节数＋立柱的宽度4 产品分类4.1型号单节总承载量（t）单层承载量（t）企业代码（SGL-苏固隆汉字拼音的第一个字母）4.2单层承载量的系列单层承载量的系列：0.6t、0.8t、1t、1.2t、1.5t、2t、2.5t、3t、3.5t、4t、5t。
4.3 结构形式4.3.1 结构重型仓储组合钢货架由立柱、横梁、水平撑、斜撑、拉杆、安全销、螺栓（立柱、水平撑、斜撑用螺栓连接时）、层板（放置物件用层板时）、地脚螺栓等零部件组成（见图1）。
适用于货物放置在托盘或层板上的储存方式。
合肥和嘉环境科技有限公司高校及科研院所实验室废液收集处置项目（甲类、乙类、丙类）货架技术规格书2018年5月30日目录一、总则 (1)1.1.前言 (1)1.2.工程概述 (1)1.3.主要技术规范 (1)二、供货范围 (2)三、主要技术参数、系统配置及技术性能指标 (3)3.1托盘货架系统 (3)3.2货架设计依据及设计要求 (3)3.3物料规格 (5)3.4货架技术规格 (5)3.5货架制造要求 (5)3.6货架立柱横梁截面规格 (6)四、甲乙丙类仓库货架技术要求 (11)4.1货架强度 (11)4.2货架颜色 (11)4.3货架对基础要求 (11)五、甲乙丙类仓库货架安全要求 (12)六、货架构件技术指标的误差标准 (12)6.1货架加工精度 (12)6.2货架安装精度 (12)七、甲乙丙类仓库货架质量保证 (12)WORD格式可编辑7.1设计保证 (12)7.2 原材料保证 (13)7.3质量体系保证 (13)7.4 生产实施保证 (13)八、技术资料提交 (14)九、货架验收 (14)十、售后服务及其它 (17)一、总则1.1前言1.1.1本技术规范适用于合肥和嘉环境科技有限公司甲类、乙类、丙类仓库货架的详细设计、制造、订货、检验、运输、安装、调试、试运行、技术服务保修期内的缺陷修复和保修等工作的技术要求。
卖方根据本技术规范的要求完成全部工作。
1.1.2卖方根据本技术规范要求，在投标书中提供一套完整的技术方案，包括设备总平面布置图和立面布置图。
1.1.3卖方负责提供一套满足本规范和所列标准要求的高质量产品及其相应服务，并满足国家及当地有关健康、安全、等强制标准要求。
1.1.4本规范书的技术要求和引用的标准与实际所执行的标准之间发生矛盾时，卖方有责任在第一时间以书面方式将相关差异告知买方。
1.1.5卖方对投标内容所涉及的知识产权承担责任，并负责保证招标单位的利益不受任何伤害。
一切由于文字商标和知识产权侵权引起的法律裁决、诉讼和费用均与招标单位无关。
合肥和嘉环境科技有限公司高校及科研院所实验室废液收集处置项目（甲类、乙类、丙类）货架技术规格书2018年5月30日目录一、总则 (1)1.1.前言 (1)1.2.工程概述 (1)1.3.主要技术规范 (1)二、供货范围 (2)三、主要技术参数、系统配置及技术性能指标 (3)3.1托盘货架系统 (3)3.2货架设计依据及设计要求 (3)3.3物料规格 (5)3.4货架技术规格 (5)3.5货架制造要求 (5)3.6货架立柱横梁截面规格 (6)四、甲乙丙类仓库货架技术要求 (11)4.1货架强度 (11)4.2货架颜色 (11)4.3货架对基础要求 (11)五、甲乙丙类仓库货架安全要求 (12)六、货架构件技术指标的误差标准 (12)6.1货架加工精度 (12)6.2货架安装精度 (12)七、甲乙丙类仓库货架质量保证 (12)实用文档7.1设计保证 (12)7.2 原材料保证 (13)7.3质量体系保证 (13)7.4 生产实施保证 (13)八、技术资料提交 (14)九、货架验收 (14)十、售后服务及其它 (17)一、总则1.1前言1.1.1本技术规范适用于合肥和嘉环境科技有限公司甲类、乙类、丙类仓库货架的详细设计、制造、订货、检验、运输、安装、调试、试运行、技术服务保修期内的缺陷修复和保修等工作的技术要求。
卖方根据本技术规范的要求完成全部工作。
1.1.2卖方根据本技术规范要求，在投标书中提供一套完整的技术方案，包括设备总平面布置图和立面布置图。
1.1.3卖方负责提供一套满足本规范和所列标准要求的高质量产品及其相应服务，并满足国家及当地有关健康、安全、等强制标准要求。
1.1.4本规范书的技术要求和引用的标准与实际所执行的标准之间发生矛盾时，卖方有责任在第一时间以书面方式将相关差异告知买方。
1.1.5卖方对投标内容所涉及的知识产权承担责任，并负责保证招标单位的利益不受任何伤害。
一切由于文字商标和知识产权侵权引起的法律裁决、诉讼和费用均与招标单位无关。
1.2工程概述项目名称：合肥和嘉环境科技有限公司高校寄科研院所实验室废液收集处置项目项目地址：合肥市肥东县循环经济园宏图大道与四顶山路交叉口1.3主要技术规范卖方甲、乙、丙类仓库货架的设计、制造、安装调试及验收遵循以下标准：JB/T5323-91仓库焊接式钢结构货架设计技术条件ZBJ83015-89 高层货架仓库设计规范GB50011—2001中国抗震设计规范GBJ205钢结构工程施工质量及验收规范GB6807-86 钢铁构件涂漆前磷化处理技术条件GB50205-2001 钢结构工程施工质量验收规范GB50017-2003 钢结构设计规范GB50018—2002 冷弯薄壁型钢结构技术规范参考标准FEM9.831 欧洲物料搬运协会钢结构货架设计规范FEM10.2.02 欧洲物料搬运协会钢结构货架设计规范GB50009—2001 建筑结构载荷规范JIS S1040-1994 钢制货架Q/ZB74焊接通用技术条件GB700碳素结构钢GJ12-1973机械加工通用技术条件GB1804 公差与配合一般公差、未注公差的线性和角度尺寸的公差GB1184 形状和位置公差未注公差的规定GB/T13306-91标牌CECS23：90钢货架结构设计规范货架供应商严格按照适用于本项目的全部规范及标准进行设计，以上标准有不一致时，应执行要求较严的标准，保证足够的强度、刚度和稳定性。
货架设计、制造、安装必须满足甲方提出的技术参数及工艺要求，货架会签图如有改动必须经过甲方确认后方可执行。
二、供货范围本次货架的供货范围为甲类、乙类、丙类仓库货架的详细设计、制造、订货、检验、运输、安装、调试、试运行、技术服务保修期内的缺陷修复和保修等内容。
主要内容包括：（1）甲类、乙类、丙类仓库货架提供完整的详细设计；（2）甲类、乙类、丙类仓库提供货架的制造、安装和调试服务工作；（3）按照质保要求为甲类、乙类、丙类仓库货架提供售后服务。
相关交接面如下：交界面招标人投标人设备基础负责土建基础提供基础设计需要的资料货架负责所有货架的供货、安装、调试等供电提供电源自配电箱至施工工器具的供电三、主要技术参数、系统配置及技术性能指标3.1托盘货架系统描述数量库架分离“钢结构”货架，包括: 立柱横梁顶部结构货架连接构件（水平拉杆和背拉杆）货架锚定(柱脚采用化学螺栓)抗震设计1，甲仓库货架：36个货位, 货位额定荷载为3000公斤/层；2，乙仓库货架：201个货位, 货位额定荷载为3000公斤/层；3，丙仓库货架：340个货位, 货位额定荷载为3000公斤；货架高度分别为：3100MM／5800MM 甲仓库货架：1个地面层+2个横梁层；乙仓库货架：1个地面层+2个横梁层；丙仓库货架：1个地面层+4个横梁层；按照地震载荷和货架设计要求的设计进行确认1套抗震烈度6度，a=0.05g3.2货架设计依据及设计要求1)设计依据根据甲方提供的招标书“货架平立面布置图”雅居乐环保集团合肥项目货架技术要求2)货架抗震设防执行标准应当按建筑抗震设计规范GB 50011-2001：抗震设防烈度为6度，设计基本地震加速度值为0.05g，设计地震分组为第一组，建筑场地类别为Ⅲ类，设计特征周期为0.45s。
3)设计标准4)货架设计要求货架设计按6度地震烈度设防。
货架横梁满载荷下的挠度值：◆允许存在上拱值；◆不允许存在预应力；◆初始荷载后残余变形不大于2mm；◆满载荷下的挠度值不大于L/500。
货架与地面的连接采用物理螺栓连接方式，螺栓强度要求8.8级。
货架(特别是立柱、横梁等主要结构件)钢材（板材或型材）的材质，选用国有大型钢厂生产Q235B或同等品质优质热轧钢卷（不低于GB50018和GB50017规定）。
货架横梁采用抱合式结构，货架横梁不得存在预应力（如焊接应力等）。
拒绝焊接式薄壁方钢管横梁。
货架连接的紧固件，按国标GB50017-2003第7.2节规定选定。
巷道顶部设有吊梁，与巷道堆垛机天轨联接，在货架宽度方向上，吊梁不允许拼接，且应贯穿货架宽度方向上的所有货架片，形成整体网状结构，保证足够的刚强度。
堆垛机的地轨及天地轨两端的缓冲器不在本次供货范围内。
5)货架系统要求货架片◆货架片是整个货架系统的主支撑结构，主要由立柱和支撑构成。
◆立柱和支撑采用轧机轧制,立柱材料选用Q235B。
◆立柱轧制后具有复杂的多个折面，使立柱拥有更强的刚性和强度。
◆柱孔为自锁式，插接牢靠，可以避免脱落及堆垛工具误操作带来的危险。
◆货架及零部件表面经抛丸、脱脂、酸洗、磷化、水洗、烘干、静电喷涂。
表面采用热固性环氧树脂（粉状）静电喷涂，涂层厚度不低于60μm，表面塑层硬度2H，附着力达 GB9286-88标准中的2级,其质量均按GB6807-86标准，保证涂层表面丰满平滑，无色差，不允许出现缩孔包花等现象。
◆柱片侧面及立柱内外弯曲偏差：≤10mm（全高）。
◆柱片全长连接孔之间累积误差：±2mm。
◆柱片沿巷道长度和宽度方向的垂直度允差：≤10mm。
◆立柱片全高极限偏差：±3mm。
◆立柱两侧弯曲变形不大于1/1000，但极限偏差不大于6mm。
◆立柱片底板高低差极限偏差 0.5mm。
◆立柱弯曲度≤L/1000，总长度范围内弯曲度≤6mm。
横梁◆横梁是直接承载货物重量的梁，通过横梁可将货物重量传递到货架片上。
◆横梁通过挂片同立柱相联接，挂片挂销采用承载性非常好的板形销。
◆横梁同立柱联接后，在每个挂片上加上一个保险销，以保证系统安全。
◆横梁采用双C型抱合梁，使上、下厚度增加一倍，大大增强承载性能，不存在预应力，且外形美观，材料选用Q235B。
◆横梁长度极限误差±1mm。
◆立柱弯曲度≤L/1000且≤6mm。
顶横梁◆顶横梁与横梁一样通过挂片同立柱相联接，并用螺栓与立柱联接固定。
◆顶横梁同立柱联接后，在每个挂片上加上一个保险销，以保证系统安全。
◆顶横梁为双C梁。
◆表面采用热固性环氧树脂（粉状）静电喷涂。
垂直拉杆装置和水平拉杆装置◆垂直拉杆装置是保证货架整体稳定性的重要构件。
◆垂直拉杆装置主要由连接件和垂直拉杆组成。
◆水平拉杆装置同垂直拉杆一样是保证整个货架系统稳定的装置。
◆水平拉杆同垂直拉杆一起组成了一个牢固稳定的塔状钢结构。
◆拉杆布置不得同堆垛机存取物料干涉。
3.3物料规格1)采用托盘储存；2)尺寸L×W×H，mm：名称规格货物重量甲、乙、丙号库1200*1200*900mm 1500kg3.4货架技术规格描述单位参数货架厂家易达货架型式重型横梁货架PFX长度毫米2700/1400宽度毫米140高度毫米5800/3100钢材生产厂商国有大型钢材厂家钢材型号Q235B货架颜色立柱：蓝 (RAL5015)，横梁：橙（RAL2004）3.5货架的制造要求1）、货架的制造应遵照国标GB50205-2001的规定，特别是对钢材材质的控制与要求，必须严格执行；2）、JB/T5323-91行业标准原则上规定了货架的制造工艺和质量要求、制造偏差范围等，货架供应商应遵照执行；3）、部件焊缝表面焊接均匀,不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷；4）、货架表面质量均按GB6807-2001标准，保证涂层表面丰满平滑，无色差，不允许出现缩孔包花等现象；5）、表面处理采用静电粉末喷塑，半成品货架经过酸洗脱脂磷化等前处理，再经表面喷塑处理，涂层平均厚度不小于60 m。
表面塑层硬度2H，附着力达 GB9286-88标准中的2级,其质量均按GB6807-86标准，保证涂层表面丰满平滑，无色差，不允许出现缩孔包花等现象要求外表美观大方，并且具有很强的抗腐蚀能力。
6）、制作精度名称示意图允许误差备注立柱长度ΔL±2mm 立柱全长调节孔距累积误差：±2mm相邻孔距误差：±0.03mm立柱的弯曲度e≦L/1000全高极限差值≦6mm满载荷时立柱顶部变形：≤10mm （分别在X、Y、Z方向）立柱的尺寸ΔS±1mm横梁长度ΔL±0.5mm横梁的弯曲度e≦L/1000横梁的尺寸ΔS±1mm3.6货架立柱、横梁截面规格a)立柱截面尺寸如下：b)横梁截面尺寸如下：横梁c)其他:●背拉连接件40×25×1.5/钢板6MM●横斜撑C型50*40*1.8mm；●物理螺栓ANEX 12×100 8.8级；●标准件各主要部件连接螺栓等级为8.8级，螺母为8级图1 甲类仓库货架平面图图2 甲类仓库货架立面图图3 乙类仓库货架平面图图4 乙类仓库货架立面图图5 丙类仓库货架平面图图6 丙类仓库货架立面图四、甲、乙、丙类仓库货架技术要求4.1货架强度一列货架满载荷时立柱顶部变形：≤10mm（分别在X、Y、Z方向）。
