技术交底书
交底进行控制标高。
（2）安装跨公路段遮板时，梁底道路封闭一侧。
用围栏彩条旗把施工范围5m以外封闭起来，并设安全防护人员在梁底防护。
（3）为了满足遮板安装线形顺直（相邻遮板高差≤3mm,错台≤3mm），安装时要求带线施工。
（4）安装好一块遮板后进行固定，要求遮板钢筋与梁面竖墙A预埋钢筋进行焊接，焊接点不少于6个点，焊缝长度＞4cm。
（5）遮板间4mm断缝用砂浆填塞。
（6）安装时梁下必须有防护设施和防护人员。
四、安全措施
⑴安装人行道遮板属于高空作业，严禁随手乱扔杂物，谨防人、物坠落，发生受伤事故。
⑵在施工作业周围20m范围划定安全区，严禁非作业人员进入。
⑶大风、暴雨和雷电天气应停止施工，并切断电源，保护好各种设备。
⑷对各种小型设备、电线、电源开头等定期设专人检查，确保使用性能处于良好状态。
⑸进入施工场地，必须佩戴安全帽，高空作业必须系安全绳。
⑹施工现场设专职安全人员巡视，加强检查，防止事故于未然。

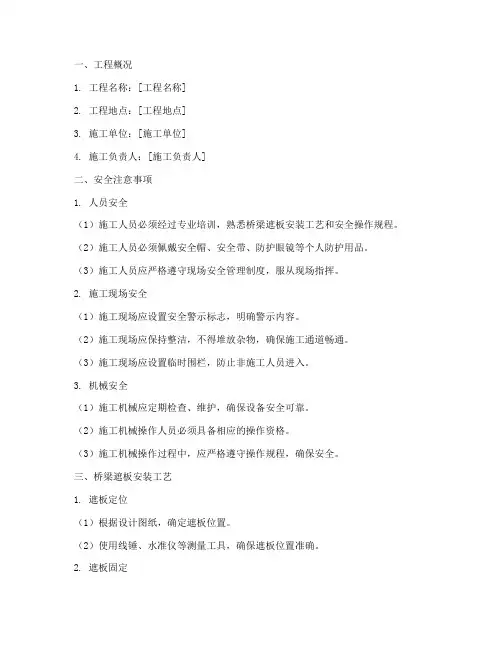

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 施工负责人：[施工负责人]二、安全注意事项1. 人员安全（1）施工人员必须经过专业培训，熟悉桥梁遮板安装工艺和安全操作规程。
（2）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（3）施工人员应严格遵守现场安全管理制度，服从现场指挥。
2. 施工现场安全（1）施工现场应设置安全警示标志，明确警示内容。
（2）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。
（3）施工现场应设置临时围栏，防止非施工人员进入。
3. 机械安全（1）施工机械应定期检查、维护，确保设备安全可靠。
（2）施工机械操作人员必须具备相应的操作资格。
（3）施工机械操作过程中，应严格遵守操作规程，确保安全。
三、桥梁遮板安装工艺1. 遮板定位（1）根据设计图纸，确定遮板位置。
（2）使用线锤、水准仪等测量工具，确保遮板位置准确。
2. 遮板固定（1）在遮板位置预埋钢筋，确保钢筋位置准确。
（2）将遮板与预埋钢筋焊接牢固。
（3）检查遮板固定牢固程度，确保安全。
3. 遮板表面处理（1）检查遮板表面是否有损伤、变形等情况。
（2）如有损伤、变形，应及时进行修复。
（3）对遮板表面进行打磨、清理，确保美观。
四、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。
2. 施工过程中，加强现场安全管理，及时发现并消除安全隐患。
3. 定期检查施工机械，确保设备安全可靠。
4. 施工人员应严格遵守操作规程，确保安全。
五、应急预案1. 发生安全事故时，立即停止施工，组织人员进行救援。
2. 采取有效措施，防止事故扩大。
3. 及时上报事故情况，按照相关规定进行处理。
4. 对事故原因进行调查分析，制定预防措施，防止类似事故再次发生。
六、总结桥梁遮板安装安全技术交底，旨在提高施工人员的安全意识，确保施工安全。
施工单位应严格按照本交底内容执行，确保工程顺利进行。
一、交底目的为确保遮板安装过程中的施工安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象本交底适用于参与遮板安装施工的全体人员。
三、交底内容1. 遮板安装前的准备工作（1）施工人员应熟悉遮板安装的施工图纸、技术规范及施工方案。
（2）检查施工工具、设备是否齐全、完好，如有损坏或缺失，应及时更换或补充。
（3）了解施工现场的实际情况，包括场地、环境、设施等，确保施工安全。
2. 遮板安装过程中的安全措施（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）高空作业时，必须使用安全绳、安全带等安全防护设施，并确保其牢固可靠。
（3）施工现场应设置安全警示标志，明确警示内容，提醒施工人员注意安全。
（4）施工过程中，严禁酒后作业、疲劳作业，确保施工人员精力充沛。
（5）施工现场应保持整洁，施工材料、工具等应堆放整齐，避免绊倒、滑倒等事故发生。
3. 遮板安装过程中的安全操作要点（1）安装前，检查遮板质量，确保无裂缝、变形等缺陷。
（2）安装过程中，注意调整遮板的位置，使其与原有结构保持平行。
（3）安装过程中，注意固定遮板，防止其移动、倾斜。
（4）安装过程中，如需高空作业，必须做好安全防护措施，确保施工人员安全。
（5）安装完成后，对遮板进行检查，确保其安装牢固、平整。
四、交底要求1. 施工人员应认真听取安全技术交底，了解并掌握安全操作规程。
2. 施工过程中，严格执行安全技术交底要求，确保施工安全。
3. 施工人员应自觉遵守施工现场的各项安全规定，提高安全意识。
4. 施工单位应定期对施工人员进行安全技术培训，提高其安全素质。
五、注意事项1. 施工人员应加强自我保护意识，遵守安全操作规程，确保自身安全。
2. 施工单位应加强对施工现场的安全管理，及时发现并消除安全隐患。
3. 施工过程中，如遇紧急情况，应立即停止作业，采取必要的安全措施，确保人员安全。
4. 施工完成后，对施工现场进行清理，确保无遗留安全隐患。
施工技术交底记录工程名称青荣城际铁路IV标一项目编号QRZHIV-ZT20J-20130506交底单位中铁二十局二公司分项分部桥梁施工交底内容桥梁遮板及挡砟墙施工交底日期2013.5.6一.技术概要1.遮板：遮板包括栏杆遮板和声屏障遮板，其均为C40高性能混凝土。
遮板预制工序分为：钢筋工序、模板工序和混凝土工序。
2.遮板分为F1、F2、F6（接触网支柱基础时设置）、F7（拉线基础时设置）四种型号(接触网支柱详见附表接触网基础预留表）。
3.挡砟墙：挡砟墙分为两种规格曲线外侧挡砟墙和直线、曲线内侧挡砟墙。
4.挡砟墙：挡砟墙每隔2m设一断缝，泄水孔进行防水处理，挡砟墙内侧设30mm 倒角，便于防水层的铺设。
二.施工要求1.使用经试验合格的钢筋进行下料加工、绑扎，按图纸要求进行加工，不同尺寸钢筋分开堆放。
施工时严格按照图纸进行钢筋绑扎，钢筋搭接长度、绑扎间距、高度等均符合设计要求。
2.测量放样，弹出遮板及挡砟墙的边线。
按照测量放样的位置核对桥面预埋件的位置是否准确，位置不准确的要立即进行调整，确保钢筋保护层不少于30㎜，并保证混凝土施工时完毕后，外观线形流畅准确。
3.钢筋绑扎完成，报监理工程师检查，待监理工程师检查合格后再立模浇筑混凝土。
4.做好模板面打磨、清洗、涂刷脱模剂及覆盖保护工作，脱模剂采用新机油，涂刷均匀，立模前模板底部找平处理后铺垫一层海绵条，消除梁顶稍许不平整对模顶线形的影响，并防止浇筑砼时漏浆。
按照已测量放好的基线安装模板，保证挡砟墙在整座桥范围内线形一致。
并控制好模板垂直度及支立牢固。
5.混凝土强度等级采用C40。
混凝土坍落度不得过大，保护层厚度一般控制在3cm左右，混凝土灌注至设计标高后进行砼表面的抹面处理。
注意养生。
三.施工注意事项1、施工时务必保证施工机具及施工人员的准备工作就绪，确保施工人员掌握施工的具体要求，并严格按照设计要求进行施工。
2、桥面施工人员应佩戴安全帽，必要时佩戴安全带，以保证作业人员安全。

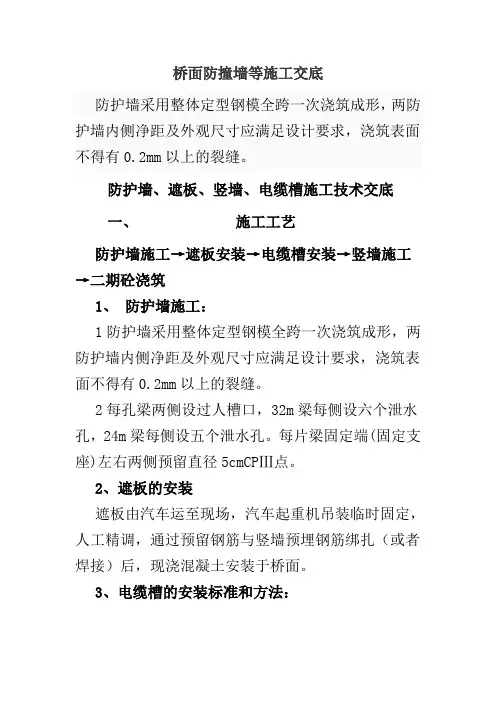

桥面防撞墙等施工交底
防护墙采用整体定型钢模全跨一次浇筑成形，两防护墙内侧净距及外观尺寸应满足设计要求，浇筑表面不得有0.2mm以上的裂缝。
防护墙、遮板、竖墙、电缆槽施工技术交底
一、施工工艺
防护墙施工→遮板安装→电缆槽安装→竖墙施工→二期砼浇筑
1、防护墙施工：
1防护墙采用整体定型钢模全跨一次浇筑成形，两防护墙内侧净距及外观尺寸应满足设计要求，浇筑表面不得有0.2mm以上的裂缝。
2每孔梁两侧设过人槽口，32m梁每侧设六个泄水孔，24m梁每侧设五个泄水孔。
每片梁固定端(固定支座)左右两侧预留直径5cmCPⅢ点。
2、遮板的安装
遮板由汽车运至现场，汽车起重机吊装临时固定，人工精调，通过预留钢筋与竖墙预埋钢筋绑扎（或者焊接）后，现浇混凝土安装于桥面。
3、电缆槽的安装标准和方法：
用麻布或者土工布围包防护墙、竖墙，洒水养护14个工作日。
