电缆截面的选择方法及计算示例

1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。

可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。

2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。

使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

电缆截面积的四种选择方法
1.根据负载电流选择截面积
根据负载电流选择截面积是最直接、常见的选择方法之一、根据电流
的大小，可以参考电力电缆截面积与负载电流的相关标准表格进行比对，
选择合适的截面积。

通常情况下，负载电流越大，所需要的截面积也越大。

2.根据电压降选择截面积
电缆在输送电能的过程中，会有一定的电压降，当电压降超过一定范
围时，会影响电缆的运行稳定性和电能的传输效率。

因此，可以根据所要
输送的负载电流，计算出电缆的运行电压降，然后选择截面积来控制电压
降在一定范围内。

3.根据热负荷选择截面积
电缆的截面积大小也会影响电缆的散热能力，如果电流过大，电缆截
面积过小，会导致电缆发热超过额定值，对于长时间使用的电缆来说，可
能会造成电缆的过载和老化。

因此，可以根据所要输送的负载电流和电缆
的散热能力，选择合适的截面积。

4.根据经济性选择截面积
选择电缆截面积还需要考虑成本因素。

通常情况下，截面积越大，导
体的用材越多，制造成本也会随之增加。

因此，在满足技术要求的前提下，应根据实际情况和经济性考虑，选择合适的截面积，以尽量降低成本。

综上所述，电缆截面积的选择需要考虑负载电流、电压降、热负荷和
经济性等因素。

在实际应用中，可以根据不同的情况综合考虑这些因素来
选择合适的截面积，以确保电缆的安全运行和电能的有效传输。

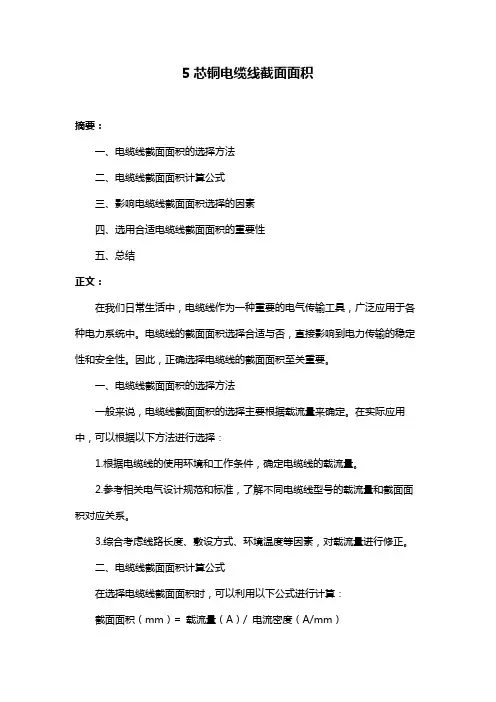

5芯铜电缆线截面面积摘要：一、电缆线截面面积的选择方法二、电缆线截面面积计算公式三、影响电缆线截面面积选择的因素四、选用合适电缆线截面面积的重要性五、总结正文：在我们日常生活中，电缆线作为一种重要的电气传输工具，广泛应用于各种电力系统中。

电缆线的截面面积选择合适与否，直接影响到电力传输的稳定性和安全性。

因此，正确选择电缆线的截面面积至关重要。

一、电缆线截面面积的选择方法一般来说，电缆线截面面积的选择主要根据载流量来确定。

在实际应用中，可以根据以下方法进行选择：1.根据电缆线的使用环境和工作条件，确定电缆线的载流量。

2.参考相关电气设计规范和标准，了解不同电缆线型号的载流量和截面面积对应关系。

3.综合考虑线路长度、敷设方式、环境温度等因素，对载流量进行修正。

二、电缆线截面面积计算公式在选择电缆线截面面积时，可以利用以下公式进行计算：截面面积（mm）= 载流量（A）/ 电流密度（A/mm）电流密度一般取10-20A/mm，根据实际情况可适当调整。

三、影响电缆线截面面积选择的因素1.载流量：电缆线的载流量是选择截面面积的主要依据。

载流量越大，所需的截面面积越大。

2.线路长度：线路长度越长，电缆线的电阻越大，所需的截面面积也越大。

3.敷设方式：不同的敷设方式对电缆线的散热条件不同，从而影响截面面积的选择。

4.环境温度：环境温度越高，电缆线的载流量越大，所需的截面面积也越大。

四、选用合适电缆线截面面积的重要性选用合适的电缆线截面面积，可以确保电力传输的稳定性和安全性，降低线路损耗，提高系统效率。

反之，如果截面面积选择不当，可能导致线路过热、电压降低等问题，甚至引发火灾等安全隐患。

五、总结正确选择电缆线截面面积是保证电力系统正常运行和安全的前提。

在实际应用中，要根据电缆线的使用环境、工作条件、载流量等因素，合理选择截面面积，以满足电力传输的需求。

电缆截面积选型计算公式一、引言电缆截面积选型是在电力工程和电气设备设计中非常重要的一项工作。

正确选择合适的电缆截面积可以保证电缆的安全运行和有效传输电能。

本文将介绍电缆截面积选型的计算公式和相关的注意事项。

在进行电缆截面积选型计算时，一般需要考虑以下几个因素：1. 电流负载：电缆的截面积应能承受所传输的电流负载，以避免过载和过热现象的发生。

2. 环境温度：电缆的截面积应能适应所处的环境温度，以确保电缆在不同温度下的正常工作。

3. 电缆长度：电缆的截面积与电缆的长度有关，一般来说，电缆的截面积越大，适用的长度范围就越大。

根据以上因素，可以使用如下公式来计算电缆的截面积：截面积（mm²）= K × I / (ρ × ΔT)其中，K为安全系数，一般取1.5；I为电流负载（A）；ρ为电缆材料的电阻率（Ω·m）；ΔT为电缆的温升（℃）。

三、注意事项在进行电缆截面积选型计算时，需要注意以下几个问题：1. 安全系数的选择：安全系数的选取应根据具体情况进行，一般情况下，建议取较为保守的数值，以确保电缆的安全运行。

2. 电阻率的确定：电阻率是电缆材料的重要参数，不同材料的电阻率不同，应根据具体材料的参数进行计算。

3. 温升的估算：电缆的温升与电流负载和环境温度有关，需要根据实际情况进行估算。

四、实例分析为了更好地理解电缆截面积选型计算的过程，我们来看一个实例分析。

假设某电器设备的电流负载为100A，电缆的材料为铜，电阻率为0.00000172Ω·m，环境温度为25℃，我们需要计算电缆的截面积。

根据上述公式，将参数代入计算，可得：截面积（mm²）= 1.5 × 100 / (0.00000172 × ΔT)假设我们希望电缆的温升不超过20℃，那么可以计算出电缆的截面积为：截面积（mm²）= 1.5 × 100 / (0.00000172 × 20) = 514.71 mm²根据计算结果，我们可以选择截面积为515 mm²的电缆。

按经济电流密度选择高压电缆截面公式(一)按经济电流密度选择高压电缆截面公式引言在电力系统中，高压电缆是一种常见的输电设备，起到将电能从发电厂或变电站输送到用户的作用。

为了确保电缆的可靠运行和经济性，需要根据电流密度选择适当的电缆截面积。

经济电流密度经济电流密度是指在电缆截面积确定的情况下，使得电缆的总成本最低的电流密度。

根据电缆的材料成本、敷设成本等因素，经济电流密度一般是一个固定值。

选择高压电缆截面公式选择高压电缆截面的常用公式有多个，下面列举了几种常见的公式及其解释和应用示例：1.I²t法则（制造商提供的公式）•公式：S=√k⋅IJ⋅t•解释：电缆截面积与电流平方乘以敷设时间的根号成反比。

•应用示例：若某电缆制造商提供了经济电流密度k，电流I，敷设时间t以及允许的最大温升J，则可以通过该公式计算得到适合的电缆截面积S。

2.Kelvin公式•公式：S=K⋅I⋅LΔV•解释：电缆截面积与电流乘以电缆长度，再除以电压降的比例成正比。

•应用示例：若知道电流I、电缆长度L、电压降ΔV以及经济电流密度K，则可以利用Kelvin公式计算出经济电缆截面积S。

3.最小总成本法•公式：$S = \sqrt[\leftroot{-2}\uproot{2}n]{\frac{k \cdot L \cdot I^n}{P_{\text{copper}} \cdot t}}$•解释：电缆截面积与电流的n次方乘以电缆长度，再乘以敷设材料的成本与敷设时间的倒数的比例成反比。

•应用示例：若知道电流I、电缆长度L、敷设材料的成本P copper、敷设时间t以及经济电流密度k，则可以使用最小总成本法计算出最经济的电缆截面积S。

结论在选择高压电缆截面时，可根据制造商提供的公式、Kelvin公式或最小总成本法进行计算。

这些公式基于不同的经济原则，可以帮助工程师选择最适合的电缆截面积，以确保电缆的经济性和可靠性。

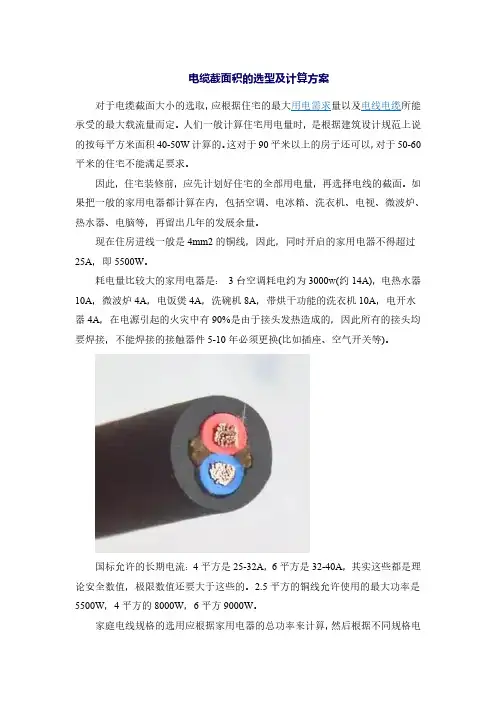

电缆截面积的选型及计算方案对于电缆截面大小的选取，应根据住宅的最大用电需求量以及电线电缆所能承受的最大载流量而定。

人们一般计算住宅用电量时，是根据建筑设计规范上说的按每平方米面积40-50W计算的。

这对于90平米以上的房子还可以，对于50-60平米的住宅不能满足要求。

因此，住宅装修前，应先计划好住宅的全部用电量，再选择电线的截面。

如果把一般的家用电器都计算在内，包括空调、电冰箱、洗衣机、电视、微波炉、热水器、电脑等，再留出几年的发展余量。

现在住房进线一般是4mm2的铜线，因此，同时开启的家用电器不得超过25A，即5500W。

耗电量比较大的家用电器是：3台空调耗电约为3000w(约14A)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A，在电源引起的火灾中有90%是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5-10年必须更换(比如插座、空气开关等)。

国标允许的长期电流：4平方是25-32A，6平方是32-40A，其实这些都是理论安全数值，极限数值还要大于这些的。

2.5平方的铜线允许使用的最大功率是5500W，4平方的8000W，6平方9000W。

家庭电线规格的选用应根据家用电器的总功率来计算，然后根据不同规格电线的最大载流能力来选取合适的电线电缆，所需载流能力计算应根据下列公式，其中:I=w/uxkI一为线路需要的最大电流容量，单位AW一家用电能总功率，单位wU一家用额定电压，单位Vk一过电压的安全系数，数值一般取1.2-1.3根据上面载流能力公式计算出家庭用电的最大需求电流量，然后根据不同载面的电线所能承受的最大截流能力来选取恰当的电线：1、首先计算回路的总负荷(总功率)也就是终端设备的总功率，计为P，单位KW2、确定该回路的电域，民用系列就220/380V两类计为U，单位V3、计算该回路的总电流，计为I，I=P/U，单位A4、选择导线类型(一般家装及小工程主要有铜芯线/铝芯线，其中又分为单芯/多芯)5、指出该类型导线的电流通过能力(可直阅该导线的说明或检验报告)计为X6、导线的截面=IX，如出现小数点按进一法计算，如无该型号导线按高型号选择下面举例说明：一住宅某回路经计算得知总负荷(P)为6KW(把回路上拟接的电器设备的功率加起来即可)电路采用220V电压(U)，总电流(I)=6000W/220V=27.27A，该回路采用单芯铜芯线经查阅该导线电流通过能力约为6mm2(X)，则该回路应采用的导线载面面积I/X=27.27/6=4.545mm2，按进一法应采用5mm2的导线经查阅该导线无5mm2规格，接近型号为4mm2和6mm2，按照就高的原则该回路应采用6mm2的导线。

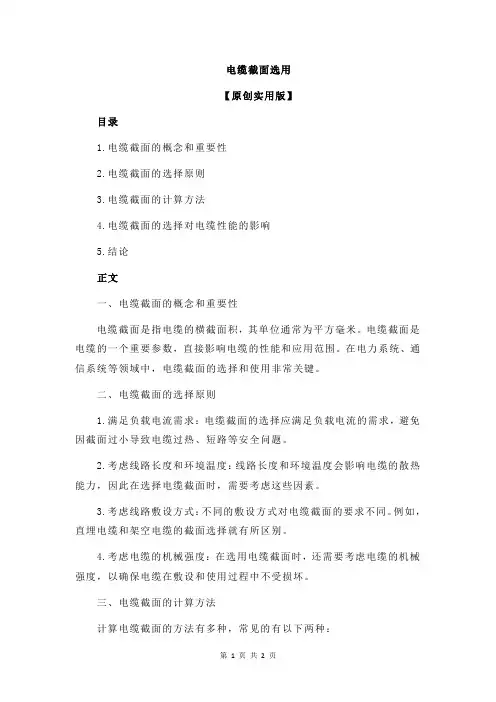

电缆截面选用
【原创实用版】
目录
1.电缆截面的概念和重要性
2.电缆截面的选择原则
3.电缆截面的计算方法
4.电缆截面的选择对电缆性能的影响
5.结论
正文
一、电缆截面的概念和重要性
电缆截面是指电缆的横截面积，其单位通常为平方毫米。

电缆截面是电缆的一个重要参数，直接影响电缆的性能和应用范围。

在电力系统、通信系统等领域中，电缆截面的选择和使用非常关键。

二、电缆截面的选择原则
1.满足负载电流需求：电缆截面的选择应满足负载电流的需求，避免因截面过小导致电缆过热、短路等安全问题。

2.考虑线路长度和环境温度：线路长度和环境温度会影响电缆的散热能力，因此在选择电缆截面时，需要考虑这些因素。

3.考虑线路敷设方式：不同的敷设方式对电缆截面的要求不同。

例如，直埋电缆和架空电缆的截面选择就有所区别。

4.考虑电缆的机械强度：在选用电缆截面时，还需要考虑电缆的机械强度，以确保电缆在敷设和使用过程中不受损坏。

三、电缆截面的计算方法
计算电缆截面的方法有多种，常见的有以下两种：
1.根据负载电流和线路长度计算：通过查表或公式计算，确定所需的电缆截面。

2.根据电缆散热能力计算：通过计算电缆的散热能力，确定合适的电缆截面。

四、电缆截面的选择对电缆性能的影响
电缆截面的选择会影响电缆的载流量、散热能力、机械强度等性能。

合适的电缆截面可以保证电缆的安全、稳定运行，提高系统的可靠性。

五、结论
电缆截面的选择是电缆应用中非常关键的一环。

在实际工程中，应根据负载电流、线路长度、环境温度等因素，合理选择电缆截面，以确保电缆的安全、稳定运行。

电线及电缆截面的选择及计算1. 引言电线及电缆截面的选择和计算在电气工程中具有重要的意义。

正确选择合适的电线或电缆截面，能够保证电力传输的稳定性和安全性。

本文将介绍电线及电缆截面选择的基本原理，并提供一些计算方法和实际案例以供参考。

2. 电线及电缆截面选择的原则电线及电缆截面的选择应遵循以下原则：2.1 电流负载首先需要根据电流负载来确定电线或电缆的截面大小。

电流负载可以根据设备的额定电流和使用条件来计算。

2.2 电压降电线及电缆在传输电力过程中会存在一定的电压降。

为了保证设备正常工作，电压降需要控制在一定范围内。

根据电流负载和电线电阻来计算电压降，从而确定合适的截面。

2.3 环境条件环境条件也是选择电线或电缆截面的重要考虑因素。

例如，如果工作环境温度较高，电线或电缆需要具有耐高温的特性。

同时，还需要考虑是否存在一些特殊的环境要求，例如耐腐蚀性能等。

2.4 安全性能安全性能也是选择电线或电缆截面的重要考虑因素之一。

应根据电线或电缆的用途和安装方式，选择符合相关安全标准的截面。

3. 电线及电缆截面计算方法3.1 电流负载计算电流负载可以根据设备的额定功率和电压来计算，公式如下：电流负载（A）= 设备额定功率（W） / 电压（V）3.2 电压降计算电压降可以通过下式计算得出：电压降（V）= 电流负载（A） * 电线或电缆电阻（Ω/m） * 线长（m）3.3 截面计算根据电流负载和电压降的要求，可以使用下式来计算电线或电缆的截面：截面（mm²）= (电流负载（A） * 线长（m）* K) / (电压降（V）* Ω)其中，K为修正系数，Ω为电线或电缆的电阻。

4. 实例分析4.1 低压电力线路计算假设需要传输的电压为220V，电流负载为10A，线路长度为50m，选择截面为多芯铜导线，内部电阻为0.026Ω/m。

首先计算电流负载：电流负载 = 10A然后计算电压降：电压降= 10A * 0.026Ω/m * 50m = 13V根据电流负载和电压降计算截面：截面 = (10A * 50m * K) / (13V *0.026Ω/m)具体计算方法根据实际情况和相关标准进行选择。

电缆的选择应考虑的因素和条件很多，这么大的事，一定要找一个正规的设计院进行正规设计，并按设计进行严格施工，才能保证安全。

这里给你一个简单示例，严格地说不是很正规。

1、根据负荷电流初步选择电缆截面：对10KV线路，10000KV A容量对应的额定电流是：Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。

2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。

这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。

3、校验导线的电压降。

1.常规做法目前，在工业和民用建筑的电气设计中，通常按最大负载电流Imax来选择电缆截面，即按电缆发热的允许电流Ial来选定。

由于电缆的价格较贵，一般在考虑适当的发展余地后，选定一个允许电流大于最大负载电流的电缆截面，至多加留一挡的余地。

例如，某一干线最大负载电流Imax=100A，按常规的做法，选择电缆截面 Sal=25mm2(假定埋地敷设)，其允许电流Ial=110A。

电工准确选择电缆截面积大小的方法随着电器产品的不断发展和更新换代，各种电线、电缆产品的种类也越来越多，但在选用电缆时，有许多因素需要考虑。

其中最重要的因素是电缆截面积的大小，正确的选择电缆截面积大小是保障电器设施工作正常和使用寿命的关键。

本文将介绍几种电工准确选择电缆截面积大小的方法。

第一种方法：计算电流负载根据电流负载来计算电缆截面积大小，是许多电工在实际工作中所采用的方法。

这种方法要求通晓基本的电学原理，需要考虑一些基本参数，如电压、电阻、电流、功率等等，并在此基础上选择适当的电缆截面积。

步骤如下：1.确定电缆长度和负载电流。

2.计算负载电阻值，即电缆长度所对应的阻值。

3.根据电压和功率等参数计算负载电流值。

4.通过计算确定电缆的最小截面积大小。

这种方法需要具备充分的电学知识和计算能力，相对比较复杂，但准确性较高。

第二种方法：根据安装环境选择对于很多电缆的选择，可以根据所处的安装环境进行决策。

具体来说，就是考虑电缆所处的温度、湿度、酸碱度等因素，而选择适当的电缆截面积大小。

步骤如下：1.确定电缆所处环境的基本条件，如温度、湿度等。

2.了解不同环境下电缆截面积的选择规范，比如温度较高时需选择相应的电缆截面积较大的电缆等。

3.选择符合环境条件的电缆截面积大小。

这种方法非常实用且简单易行，不需要电学专业知识的支持，但是却需要了解应用场合。

第三种方法：参考经验值电缆的负载与电缆截面积的关系已经被广泛研究和探讨，因此在实际应用中，可以根据经验值来选择合适的电缆截面积大小。

这种方法虽然不如前两种方法准确，但是因为具有经验和工作实践的支持，很大程度上能够满足工作需求。

步骤如下：1.参考相关的工作规范或者生产厂家提供的技术参数。

2.参考同类工程或电器设备的设计方案。

3.根据电缆长度和负载大小，选择适合的电缆截面积。

这种方法适用于许多实际工作中的需要，可以快速判断出适合的电缆截面积大小。

总结选择适当的电缆截面积大小是非常重要的，可以保障电器设备的长期稳定和安全。

导线的截面选择计算公式一、按发热条件选择导线截面。

1. 基本原理。

- 根据电流通过导线时产生的热量不能超过导线的允许温升这一原则来选择导线截面。

当导线中通过电流I时，其产生的热量Q = I^2Rt（R为导线电阻，t为时间）。

- 为了保证导线的正常运行，通过导线的计算电流I_c应不大于导线的允许载流量I_al，即I_c≤slant I_al。

2. 计算公式。

- 对于单相线路：I_c=frac{P_js}{U_Ncosφ}，其中P_js为计算有功功率，U_N 为额定电压，cosφ为功率因数。

- 对于三相线路：I_c=frac{P_js}{√(3)U_Ncosφ}。

- 然后根据计算电流I_c查手册得到满足I_c≤slant I_al的导线截面S。

- 导线电阻R=ρ(l)/(S)（ρ为导线材料的电阻率，l为导线长度，S为导线截面），在考虑发热条件时，主要关注的是电流与允许载流量的关系，但电阻公式在分析一些特殊情况（如长距离线路等）时也有一定作用。

二、按电压损失条件选择导线截面。

1. 基本原理。

- 为了保证用电设备的正常运行，线路的电压损失Δ U应不超过允许的电压损失Δ U_al。

电压损失过大，会导致用电设备端电压过低，影响设备性能甚至无法正常工作。

2. 计算公式。

- 对于单相线路：Δ U=(2Pl)/(γ SU^2)×100%，其中P为线路传输的功率，l为线路长度，γ为导线的电导率（γ = 1/ρ），S为导线截面，U为线路额定电压。

- 若已知允许电压损失Δ U_al，则可根据Δ U_al=(2Pl)/(γ SU^2)×100%推导出S=(2Pl)/(γ U^2)Δ U_al×100%。

- 对于三相线路：Δ U=(√(3)Pl)/(γ SU^2)×100%，相应的S = (√(3)Pl)/(γ U^2)Δ U_al×100%。

三、按经济电流密度选择导线截面（适用于35kV及以上电压等级的线路等情况）1. 基本原理。

电缆截面的选择方法及计算示例1 按长期允许载流量选择电缆截面为了保证电缆的使用寿命，运行中的导体电缆温度应不超过规定的长期允许工作温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。

根据这一原则，在选择电缆截面时，必须满足下列条件：Imax≤I0K式中：Imax——通过的最大连续负荷载流量（A）；I0 ——指定条件下的长期允许载流量（A），见附表1；K ——长期允许载流量修正系数，见附表2.举例：某工厂主变压器容量S为12000KVA，若以直埋35KV交联电缆供电，试问应选择多大电缆截面？（土壤温度最高30℃，土壤热阻系数2.5）解：按下列计算电缆线路应通过的电流值I===198（A）查附表1-12得：铜芯交联电缆8.7/10KV 3×95mm2，最大连续负荷载流量为220A，25℃。

由于敷设土壤温度最高为30℃，应进行温度修正。

查附表2-2得修正系数为0.96. I修=220（A）×0.96=211（A）通过土壤温度的修正后该电缆的连续负荷载流量虽只有211（A），仍能满足电缆线路198（A）的要求。

2 按经济电流密度选择电缆截面国际电工委员会标准IEC287-3-2/1995提出了电缆尺寸即导体截面经济最佳化的观点：电缆导体截面的选择，不仅要考虑电缆线路的初始成本，而且要同时考虑电缆在寿命期间的电能损耗成本。

因此要从经济电流密度来选择电缆截面。

（1）经济电流密度计算式：J=（2）电缆经济电流截面计算式：Sj=Imax/J式中：J——经济电流密度（A/mm2）；Sj——经济电流截面（mm2）；B=（1+Yp+Ys）(1+λ1+λ2)，可取平均值1.0014；P20————20℃时电缆导体电阻率（Ω·mm2/m）铜芯为18.4×10-9，，铝芯为31×10-9，计算时可分别取18.4和31。

d20————20℃时电缆导体的电阻温度系数（1/℃）。

电线及电缆截面的选择及计算第一篇：电线及电缆截面的选择及计算低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。

低压导线截面的选择1.1 选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。

(1)确定ΔU％的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。

就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。

因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。

(2)确定ΔU％的计算公式。

根据电压偏差计算公式，Δδ％=(U2－Un)/Un×100，可改写为：Δδ=(U1－ΔU－Un)/Un，整理后得：ΔU=U1－Un－Δδ．Un(2)对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=13.91。

1.2 低压导线截面计算公式1.2.1三相四线制：导线为铜线时，Sst=PL/85×11.65=1.01PL×10－3mm2(3)导线为铝线时，Ssl=PL/50×11.65=1.72PL×10－3mm2(4)1.2.2对于单相220V：导线为铜线时，Sdt=PL/14×13.91=5.14PL×10－3mm2(5)导线为铝线时，Sdl=PL/8.3×13.91=8.66PL×10－3mm2(6)式中下角标s、d、t、l分别表示三相、单相、铜、铝。

电缆截面的选择方法及计算示例1 按长期允许载流量选择电缆截面为了保证电缆的使用寿命，运行中的导体电缆温度应不超过规定的长期允许工作温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。

根据这一原则，在选择电缆截面时，必须满足下列条件：I max ≤I 0K式中：I max ——通过的最大连续负荷载流量（A ）；I 0 ——指定条件下的长期允许载流量（A ），见附表1； K ——长期允许载流量修正系数，见附表2.举例：某工厂主变压器容量S 为12000KVA ，若以直埋35KV 交联电缆供电，试问应选择多大电缆截面？（土壤温度最高30℃，土壤热阻系数2.5）解：按下列计算电缆线路应通过的电流值 I=U S 3=35312000⨯=198（A ） 查附表1-12得：铜芯交联电缆8.7/10KV 3×95mm ²，最大连续负荷载流量为220A ，25℃。

由于敷设土壤温度最高为30℃，应进行温度修正。

查附表2-2得修正系数为0.96. I 修=220（A ）×0.96=211（A ）通过土壤温度的修正后该电缆的连续负荷载流量虽只有211（A ），仍能满足电缆线路198（A ）的要求。

2 按经济电流密度选择电缆截面国际电工委员会标准IEC287-3-2/1995提出了电缆尺寸即导体截面经济最佳化的观点：电缆导体截面的选择，不仅要考虑电缆线路的初始成本，而且要同时考虑电缆在寿命期间的电能损耗成本。

因此要从经济电流密度来选择电缆截面。

（1）经济电流密度计算式： J=1000]201[2020⨯-⨯⨯⨯）（＋m B F Aθαρ（2）电缆经济电流截面计算式：S j =Imax/J式中：J——经济电流密度（A/mm²）； Sj——经济电流截面（mm²）；B=（1+Yp+Ys）(1+λ1+λ2)，可取平均值1.0014；P20————20℃时电缆导体电阻率（Ω·mm2/m）铜芯为18.4×10-9，，铝芯为31×10-9，计算时可分别取18.4和31。

在电气设计和技术改造中，电气人员往往不知道如何科学的去选择电缆截面积，有经验的电工会根据用电负荷大小，算出电流，很简单的就选出电缆的截面积；也有些电工会根据电工口诀就选出电缆截面积；我想说的是他们的经验实用但不科学。

网上也有很多帖子，往往但不够全面，不好理解。

今天给大家分享一下科学简单的电缆截面积选择方法。

不同的场合，共有四种方法。

一.按照长期允许载流量选择电缆截面积1.为了保证安全和电缆的使用寿命，通电后的电缆温度不应超过规定的长期允许工作温度，聚氯乙烯绝缘电缆为70度，交联聚乙烯绝缘的电缆为90度，根据这一原则，很简单的查表选择电缆就很简单了。

2.举例说明：某厂变压器容量为2500KVa,采用10KV供电，若采用交联聚乙烯绝缘电缆在桥架中敷设，电缆的截面积选择多大的？第一步：计算额定电流2500/10.5/1.732=137A第二步：查电缆选型手册得知YJV-8.7/10KV-3X25载流量为120AYJV-8.7/10KV-3X35载流量为140A第三步：这里选择YJV-8.7/10KV-3X35的电缆载流量大于137A，理论上就可以满足要求了，注意：这种方法不考虑动稳定和热稳定的要求。

二.按照经济电流密度选择电缆截面积简单的理解经济电流密度，电缆的截面积影响线路的投资及电能损耗，为了节省投资，希望电缆截面积小一些；为了降低电能损耗，希望电缆截面积大一些；综合以上考虑，确定一个合理的电缆截面积，称为经济截面积，对应的电流密度称为经济电流密度。

方法：按照设备的年运行小时数，查表得到经济电流密度。

单位：A/mm2举例:设备的额定电流为150A，年运转时间8000小时，铜芯电缆截面积选择多大的？根据上表C-1可知，8000小时，经济密度选择1.75A/mm2S=150/1.75=85.7A结论：我们根据电缆规格可选择的电缆截面积为95mm2三.根据电网压降选择电缆截面积当我们用第一种和第二种方法选择出的电缆截面积，如果电缆很长，运转和启动时会产生了一定的压降，设备侧的电压低于一定的范围，会导致设备发热。

电缆截面计算方法一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2、5 mm2 BVV铜导线安全载流量的推荐值2、58A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值48A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0、125 I ~0、2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0、5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0、8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0、8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0、5。

所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0、5/220*0、8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
