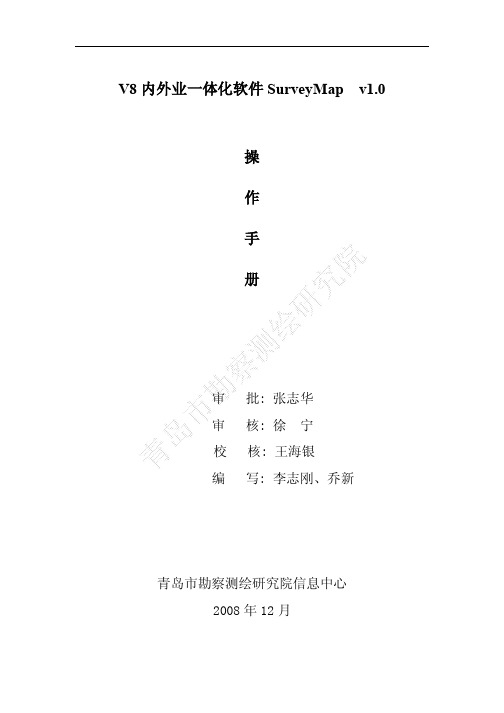

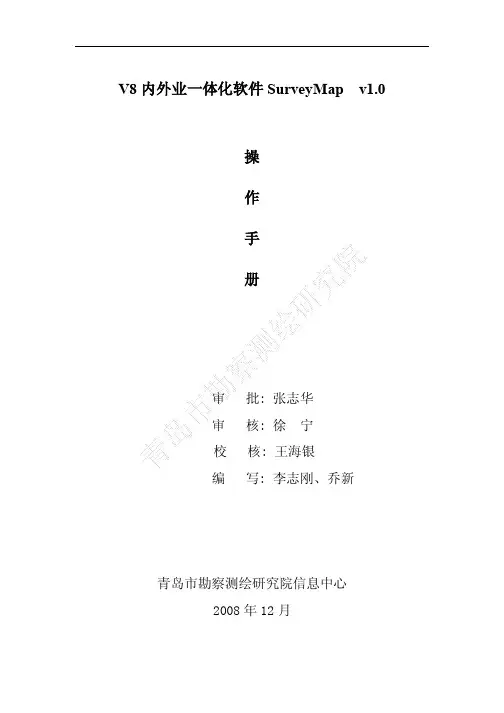

V8内外业一体化软件SurveyMap v1.0操作手册审批: 张志华审核: 徐宁校核: 王海银编写: 李志刚、乔新青岛市勘察测绘研究院信息中心2008年12月目录一工程应用 (1)1导线计算 (1)2面积计算 (3)3管线测量 (4)4管线成果绘制 (4)5规划选址/地籍测量/拨地定界 (4)6面积计算资料归档文件展绘界址线 (7)7地形横断面绘制 (8)8管线断面绘制 (9)9日照分析成果处理 (11)10分析立面图-放置增值层高 (14)11生成位置文件 (14)12坐标精度检查 (15)二绘图处理 (17)1关闭要素编码链接 (17)2关闭要素绘制面板 (17)3编码法成图 (17)4自动成图 (17)5打开绘制要素面板 (20)6单元更新替换 (22)7单元抽稀 (23)8注记抽稀 (24)9单元旋转 (24)10符号填充 (25)11地图缩编 (26)12常用注记添加 (28)三地物编辑 (30)1修改线型比例 (30)2线型换向 (30)3曲线转线串 (31)4线串转曲线 (31)5注记组合拆分 (32)6文本注记处理 (33)7高程编辑 (34)四等高线 (34)1等高线检查 (34)2高程查询 (36)3高程编辑 (37)4添加注记 (38)5渐变色显示 (39)五数据检查处理 (41)1层色检查 (41)2图形实体检查 (42)3要素属性检查 (42)4重复地物处理 (43)5高程点高程值检查 (44)6要素压盖检查 (44)7要素悬挂检查 (45)六常用工具 (47)1凑面积 (47)2面积工具 (48)3添加图廓 (49)4图廓元数据导出 (50)5绘制图幅索引图 (50)6添加格网十字丝 (51)7高程内插 (52)8取XYZ（G ET XYZ.MA） (52)9坐标系转换 (53)10种子文件色表替换 (54)11主文件-参考文件互换 (54)12动态定位 (55)七地物要素绘制 (57)1绘制要素流程 (57)2特殊地物要素绘制方法 (58)八辅助工具 (71)1自动修改层色等信息 (71)2查看实体编码 (71)3编辑实体编码 (71)4删除实体编码 (72)4房屋面属性自动添加 (73)5高程点-高程注记一体化 (73)6要素属性传递 (75)7要素属性拷贝 (75)8要素属性修改 (76)9要素属性匹配/更改 (78)10按要素分类选择 (79)11选择集地物定位显示 (80)12删除幽灵元素 (81)13删除DMRS链接 (81)九快捷菜单 (83)十其它说明 (84)一工程应用1 导线计算相对于导线计算1.0版本，2.0不管是从界面上还是从功能以及操作方式上，都做了大的改进，主要改进点包括以下几个方面：(1)．界面修改：引入XP风格的ActiveBar控件，操作更加灵活方便、人性化；(2)．添加工程向导，集合全站仪传输数据、手工输入记录和打开已有工程进一个对话框；(3)．对工程进行分类，便于查找和管理；(4)．工程管理：左侧加入当前数据库所有工程列表，并按照工程类型进行分类，单击即可打开此工程，方便查找和操作；(5)．外业记录和内业成果都采用DataGrid控件，所有数据一目了然，并可直接进行修改；(6)．外业手簿、控制点坐标、计算成果、导线略图、控制点库这5个tab涵盖处理所需要的所有数据，方便操作，以前的dxjs1.0只有外业数据的当前记录和导线略图，控制点坐标、计算成果都需要分别打开，且没有控制点库；(7)．功能添加：控制点管理（当前工程控制点资料入控制点库、从库中提取控制点入当前工程的控制点库）、测量信息设置（天气、仪器、人员信息等，并可选择是否程序自动打印）、数据检查设置（正倒镜限差设置、定向斜距是否超限）；(8)．左侧信息栏的添加：可以显示计算时的出错信息以及工程查找结果。

地形测量作图基本要求地形测量内业作图基本要求一．等高线要求1、等高线必须平滑，反应地形时不可出现间距不一致的情况。

2、等高线不能交叉，当坡度较大时，间距小于0.25m时，首曲线可省略不表示。

3、等高线遇到地物时，应表示到符号的边线。

如4、一般情况下，等高线按比例的划分为0.5m,1.0m.,2.0m的等高距，可视实际情况地形因素而定。

5、等高线线宽：首曲线0.15，计曲线0.3，间曲线0.15.6、等高线不可穿越面状地物，如房屋，道路，水田等，必须断在地物边线上。

如7、为使图面整洁，山上的土坎可不测不必表示，当遇到加固土坎时，砍高必达到比例所需尺寸，砍长达到15.0m以上才需表示，等高线必断坎上，需注明砍上下高程，等高线连接需合理，还需反应此地的地形要求。

8、等高线注记，根据地形情况，图上每100cm2面积内应有1~3个等高线注记。

9、示坡线表示在谷地，山头上。

凹地的最高最低一条等高线也应表示示坡线。

二．高程点要求1、高程点必须均匀，当遇到明显地物时，需加上高程点，如道路的的交叉口，房屋的角落，水田砍的交叉口，地类线上。

2、水田，湖，鱼塘需注明水面高，水面高注记时，需把高程前面的点除去，1:2000地形图水田不需要水面高。

3、山顶，山脊，山谷底一些明显变坡地方必须注明高程。

4、高程注明时，不可出现点线矛盾的情况，如实地已表示砍高了，等高线值和高程值必须吻合。

三．图面常遇的小问题解决方法1、一个地类图斑里面只能有一种地类符号，以实地最多的地类为准，斜坡和崖上面不需注明地类符号，因他们本省就是一种地类符号，符号要均匀分布，不可多，也不可太少。

2、砍，路，河等都可表示地类线，因两种符号不要同时出现。

3、地类里面需注明种类，如“梨”“橘”等，除非有特定的地类符号注明才不表示，如“竹”“茶”“草地”等。

当遇到林地时，除注明树种以外，高于八米得树种还需注明树高，不知名，不常见的树种用“栎”表示。

一个图斑内只需要一组字表示。

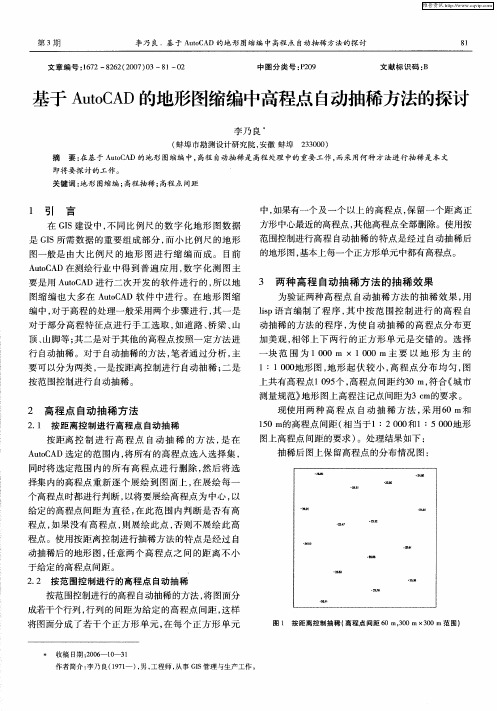

地形要素（等高线、高程点）抽稀地形图准备：1:2000以上大比例尺地形图不利于打印，需要将等高线抽稀成5m或者10m一条，并对高程点进行抽稀。

地形图上等高线间隔距离约1-2米，高程点间距约20米。

如此小的间距导致数据量庞大。

方法1：一、提取等高线和高程点，导入arcgis进行数据检查，制作高程模型TIN。

二、根据需要直接生成5米或者10米间隔的等高线。

三、规则分布的高程点制作：1)根据比例尺及打印的尺寸计算高程点采样点的间隔。

测量打印的图框的距离，宜宾的打印图框横向距离约为6700米。

按照A0的打印尺寸，其比例尺近似为1:6000。

在arcgis中可以设置显示比例尺为1:6000的环境下进行成果的预览。

可以将1:6000设置为固定参考尺寸，样式随比例大小进行缩放。

方法2：一、等高线的抽稀可以直接在CAD或者V8中，根据线型的大小来抽取5米或者10米间距。

二、提取高程点，导入arcgis进行数据检查处理。

在属性表中新建一长整型字段，可命名为value。

三、根据打印的尺寸进行显示比例尺计算，确定采样点间距(50m)，生成规则采样点。

（采样点的范围会大于数据的范围。

）的点。

六、将高程点及注记转换为CAD。

总结：根据上述的两种方法都可以进行高程信息的抽稀，可以达到较好的打印效果。

方法1需花时间进行等高线和高程点的检查和处理，并构建了区域的地形模型，为基础地形分析做好了准备工作。

方法2可以双人同时开工，一人抽取等高线，一人抽稀高程点，由于打印地形图时，等高线只需要线型，不需要数值，所以对于没有高程属性的地形图来说，方法2效率更高。

但如遇多种比例尺拼接的地形图、等高线无法根据线型抽稀等复杂情况，方法2不可行。

综上所述，在时间允许的情况下，尽量采用第一种方法，在地形图抽稀的同时，也进行了地形模型的构建，一举两得。

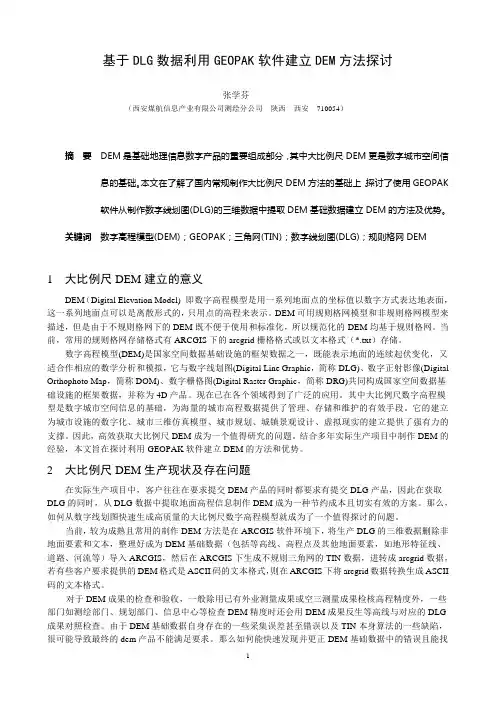

基于DLG数据利用GEOPAK软件建立DEM方法探讨张学芬（西安煤航信息产业有限公司测绘分公司陕西西安710054）摘要 DEM是基础地理信息数字产品的重要组成部分，其中大比例尺DEM更是数字城市空间信息的基础。

本文在了解了国内常规制作大比例尺DEM方法的基础上，探讨了使用GEOPAK软件从制作数字线划图(DLG)的三维数据中提取DEM基础数据建立DEM的方法及优势。

关键词数字高程模型(DEM)；GEOPAK；三角网(TIN)；数字线划图(DLG)；规则格网DEM1 大比例尺DEM建立的意义DEM（Digital Elevation Model) 即数字高程模型是用一系列地面点的坐标值以数字方式表达地表面，这一系列地面点可以是离散形式的，只用点的高程来表示。

DEM可用规则格网模型和非规则格网模型来描述，但是由于不规则格网下的DEM既不便于使用和标准化，所以规范化的DEM均基于规则格网。

当前，常用的规则格网存储格式有ARCGIS下的arcgrid栅格格式或以文本格式（*.txt）存储。

数字高程模型(DEM)是国家空间数据基础设施的框架数据之一，既能表示地面的连续起伏变化，又适合作相应的数学分析和模拟，它与数字线划图(Digital Line Graphic，简称DLG)、数字正射影像(Digital Orthophoto Map，简称DOM)、数字栅格图(Digital Raster Graphic，简称DRG)共同构成国家空间数据基础设施的框架数据，并称为4D产品。

现在已在各个领域得到了广泛的应用。

其中大比例尺数字高程模型是数字城市空间信息的基础，为海量的城市高程数据提供了管理、存储和维护的有效手段。

它的建立为城市设施的数字化、城市三维仿真模型、城市规划、城镇景观设计、虚拟现实的建立提供了强有力的支撑。

因此，高效获取大比例尺DEM成为一个值得研究的问题。

结合多年实际生产项目中制作DEM的经验，本文旨在探讨利用GEOPAK软件建立DEM的方法和优势。

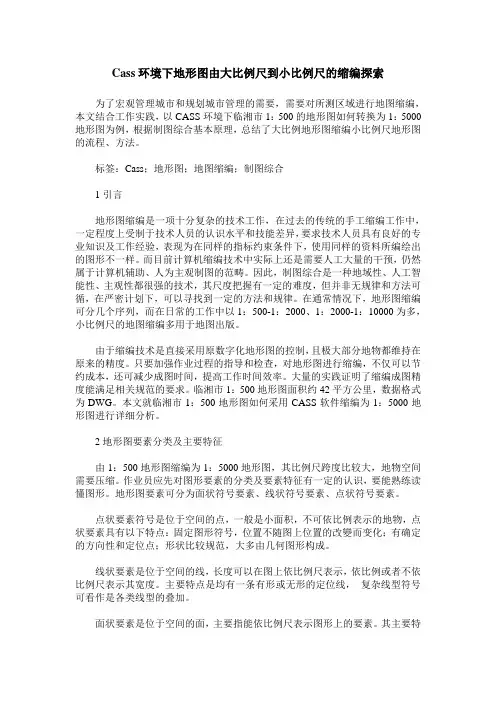

Cass环境下地形图由大比例尺到小比例尺的缩编探索为了宏观管理城市和规划城市管理的需要，需要对所测区域进行地图缩编，本文结合工作实践，以CASS环境下临湘市1：500的地形图如何转换为1：5000地形图为例，根据制图综合基本原理，总结了大比例地形图缩编小比例尺地形图的流程、方法。

标签：Cass；地形图；地图缩编；制图综合1引言地形图缩编是一项十分复杂的技术工作，在过去的传统的手工缩编工作中，一定程度上受制于技术人员的认识水平和技能差异，要求技术人员具有良好的专业知识及工作经验，表现为在同样的指标约束条件下，使用同样的资料所编绘出的图形不一样。

而目前计算机缩编技术中实际上还是需要人工大量的干预，仍然属于计算机辅助、人为主观制图的范畴。

因此，制图综合是一种地域性、人工智能性、主观性都很强的技术，其尺度把握有一定的难度，但并非无规律和方法可循，在严密计划下，可以寻找到一定的方法和规律。

在通常情况下，地形图缩编可分几个序列，而在日常的工作中以1：500-1：2000、1：2000-1：10000为多，小比例尺的地图缩编多用于地图出版。

由于缩编技术是直接采用原数字化地形图的控制，且极大部分地物都维持在原来的精度。

只要加强作业过程的指导和检查，对地形图进行缩编，不仅可以节约成本，还可减少成图时间，提高工作时间效率。

大量的实践证明了缩编成图精度能满足相关规范的要求。

临湘市1：500地形图面积约42平方公里，数据格式为DWG。

本文就临湘市1：500地形图如何采用CASS软件缩编为1：5000地形图进行详细分析。

2地形图要素分类及主要特征由1：500地形图缩编为1：5000地形图，其比例尺跨度比较大，地物空间需要压缩。

作业员应先对图形要素的分类及要素特征有一定的认识，要能熟练读懂图形。

地形图要素可分为面状符号要素、线状符号要素、点状符号要素。

点状要素符号是位于空间的点，一般是小面积，不可依比例表示的地物，点状要素具有以下特点：固定图形符号，位置不随图上位置的改變而变化；有确定的方向性和定位点；形状比较规范，大多由几何图形构成。

EPS 地理信息工作站产品技术说明1.软件概述EPS地理信息工作站是北京清华山维新技术开发有限公司追踪测绘地理信息技术发展，遵循国家测绘地理信息相关标准，历经十余年自主创新研发的国产自主知识产权的大型信息化测绘数据生产与管理系统，具有地理信息数据采集（外业测图、矢量化、立体测图等）、处理（质量检查与数据整合、多格式转换输出、自动综合与缩编）、入库、动态更新维护、动态符号化显示与打印出图等测绘地理信息生产、管理应用系列功能，广泛应用于城市勘测、城市规划、国土资源、房产、地下管线等测绘地理信息相关行业领域。

EPS地理信息工作站2009年参加国家科技部国产GIS软件测评获得“表彰软件”奖牌与证书，2011年获国家测绘地理信息局、中国测绘学会“测绘科技进步二等奖”。

EPS地理信息工作站具有“以地理信息服务为中心”的信息化测绘数据生产的全新架构，采用面向对象技术，从地理信息服务的角度构建数据模型，以大型数据库为核心实现图形和属性一体化管理，并有机融合GIS技术与CAD技术，从数据生产源头实现信息化。

其总体结构示意图：2. 主要功能模块技术指标EPS地理信息工作站以“EPS基础地理信息平台+业务功能模块”的模式服务用户，提供测绘生产多业务模块，各模块间既相互联系，又相互独立；既可单独使用，也可组合应用，从而较好地适应不同用户、不同业务特点的需求。

主要功能模块及技术指标如下表：3.性能指标作为大型地理信息工作站系统，EPS地理信息工作站具有良好的包容性，稳定性和计算速度。

主要性能全部达到国内外相关软件先进水平，均能满足用户实际需求。

系统具备对超越设备内存数据的操作能力，支持显示线程监控技术，可以实时中断超大显示过程，从而提高系统的可操作性。

EPS地理信息工作站主要性能指标及参考环境如下表：EPS地理信息工作站主要性能指标4.主要技术特点EPS地理信息工作站集多行业地理信息数据采集、处理、转换、检查、入库、动态更新维护、动态符号化显示、打印出图、多格式数据输出；梯次缩编等各功能于一体，技术特点：（1）测绘数据生产工具健全EPS地理信息工作站实现多行业、多业务模块集成化管理应用，是一个可以支撑地理信息数据生产与管理并支持二次开发需求的专业技术平台，提供面向测绘不同生产环节，面向测绘相关行业的专业化工具，满足不同层次、不同范围、不同类型地理信息测绘生产应用，最大限度地提高生产效率，降低生产成本，保证生产质量，避免重复劳动。

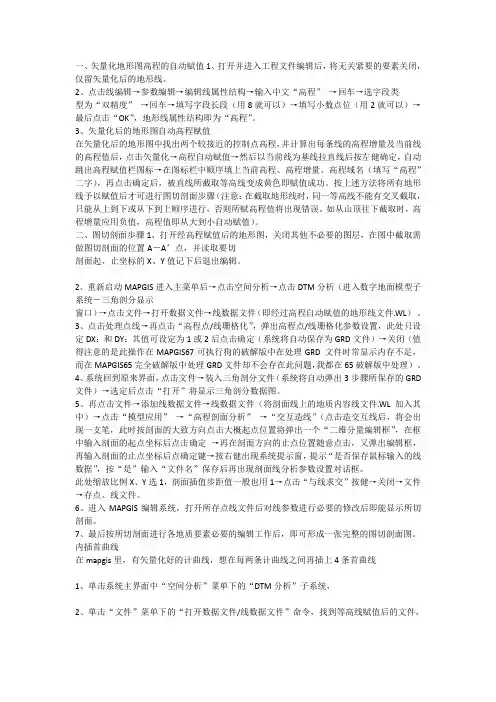

一、矢量化地形图高程的自动赋值1、打开并进入工程文件编辑后，将无关紧要的要素关闭，仅留矢量化后的地形线。

2、点击线编辑→参数编辑→编辑线属性结构→输入中文“高程”→回车→选字段类型为“双精度”→回车→填写字段长段（用8就可以）→填写小数点位（用2就可以）→最后点击“OK”，地形线属性结构即为“高程”。

3、矢量化后的地形图自动高程赋值在矢量化后的地形图中找出两个较接近的控制点高程，并计算出每条线的高程增量及当前线的高程值后，点击矢量化→高程自动赋值→然后以当前线为基线拉直线后按左健确定，自动跳出高程赋值栏图标→在图标栏中顺序填上当前高程、高程增量、高程域名（填写“高程”二字），再点击确定后，被直线所截取等高线变成黄色即赋值成功。

按上述方法将所有地形线予以赋值后才可进行图切剖面步骤（注意：在截取地形线时，同一等高线不能有交叉截取，只能从上到下或从下到上顺序进行，否则所赋高程值将出现错误。

如从山顶往下截取时，高程增量应用负值，高程值即从大到小自动赋值）。

二、图切剖面步骤1、打开经高程赋值后的地形图，关闭其他不必要的图层，在图中截取需做图切剖面的位置A－A’点，并读取要切剖面起、止坐标的X、Y值记下后退出编辑。

2、重新启动MAPGIS进入主菜单后→点击空间分析→点击DTM分析（进入数字地面模型子系统－三角剖分显示窗口）→点击文件→打开数据文件→线数据文件（即经过高程自动赋值的地形线文件.WL）。

3、点击处理点线→再点击“高程点/线珊格化”，弹出高程点/线珊格化参数设置，此处只设定DX：和DY：其值可设定为1或2后点击确定（系统将自动保存为GRD文件）→关闭（值得注意的是此操作在MAPGIS67可执行狗的破解版中在处理GRD 文件时常显示内存不足，而在MAPGIS65完全破解版中处理GRD文件却不会存在此问题，我都在65破解版中处理）。

4、系统回到原来界面，点击文件→装入三角剖分文件（系统将自动弹出3步骤所保存的GRD 文件）→选定后点击“打开”将显示三角剖分数据图。

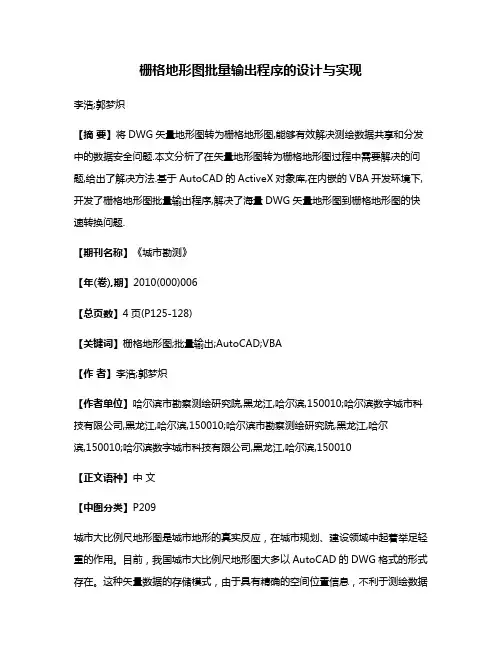

栅格地形图批量输出程序的设计与实现李浩;郭梦炽【摘要】将DWG矢量地形图转为栅格地形图,能够有效解决测绘数据共享和分发中的数据安全问题.本文分析了在矢量地形图转为栅格地形图过程中需要解决的问题,给出了解决方法.基于AutoCAD的ActiveX对象库,在内嵌的VBA开发环境下,开发了栅格地形图批量输出程序,解决了海量DWG矢量地形图到栅格地形图的快速转换问题.【期刊名称】《城市勘测》【年(卷),期】2010(000)006【总页数】4页(P125-128)【关键词】栅格地形图;批量输出;AutoCAD;VBA【作者】李浩;郭梦炽【作者单位】哈尔滨市勘察测绘研究院,黑龙江,哈尔滨,150010;哈尔滨数字城市科技有限公司,黑龙江,哈尔滨,150010;哈尔滨市勘察测绘研究院,黑龙江,哈尔滨,150010;哈尔滨数字城市科技有限公司,黑龙江,哈尔滨,150010【正文语种】中文【中图分类】P209城市大比例尺地形图是城市地形的真实反应，在城市规划、建设领域中起着举足轻重的作用。

目前，我国城市大比例尺地形图大多以AutoCAD的DWG格式的形式存在。

这种矢量数据的存储模式，由于具有精确的空间位置信息，不利于测绘数据的安全共享与分发。

将这种矢量数据模式的地形图转为栅格数据模式的地形图，能够在真实再现城市现势地形特征的基础上，避免空间地理坐标信息的暴露，对测绘数据的安全共享与分发具有重要意义。

本文基于AutoCAD平台，开发了栅格地形图批量输出程序，解决了海量DWG地形图到栅格地形图的快速转换问题。

DWG格式的地形图文件，往往一个文件就是一个图幅。

在一个图幅内，包含了水系、居民地、道路、绿地等全要素数字线划图基本地形要素，各种要素一般按专题进行分类，每一类要素归并到一个图层中，并赋予规定的线型、线宽、颜色等符号特征。

同时还具有标注、备注、图廓等整饰元素。

对于栅格地形图，根据成图以及拼图需要，在输出栅格地图的时候，需要将某些地图要素剔除，同时根据栅格地图的特点，还需要调整矢量线划图的线型、颜色、标注字体等。

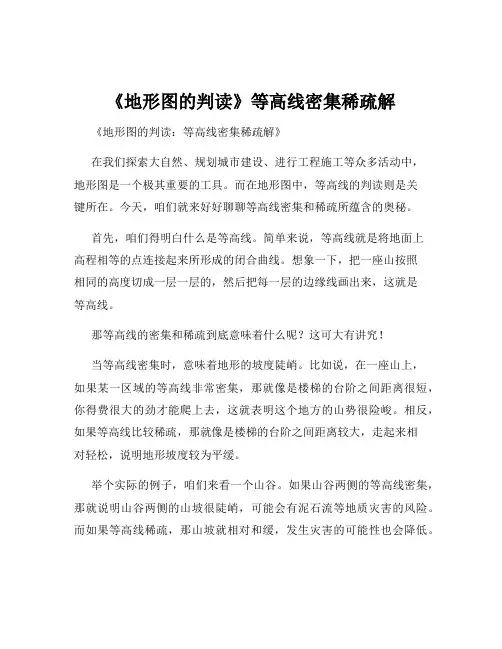

《地形图的判读》等高线密集稀疏解《地形图的判读：等高线密集稀疏解》在我们探索大自然、规划城市建设、进行工程施工等众多活动中，地形图是一个极其重要的工具。

而在地形图中，等高线的判读则是关键所在。

今天，咱们就来好好聊聊等高线密集和稀疏所蕴含的奥秘。

首先，咱们得明白什么是等高线。

简单来说，等高线就是将地面上高程相等的点连接起来所形成的闭合曲线。

想象一下，把一座山按照相同的高度切成一层一层的，然后把每一层的边缘线画出来，这就是等高线。

那等高线的密集和稀疏到底意味着什么呢？这可大有讲究！当等高线密集时，意味着地形的坡度陡峭。

比如说，在一座山上，如果某一区域的等高线非常密集，那就像是楼梯的台阶之间距离很短，你得费很大的劲才能爬上去，这就表明这个地方的山势很险峻。

相反，如果等高线比较稀疏，那就像是楼梯的台阶之间距离较大，走起来相对轻松，说明地形坡度较为平缓。

举个实际的例子，咱们来看一个山谷。

如果山谷两侧的等高线密集，那就说明山谷两侧的山坡很陡峭，可能会有泥石流等地质灾害的风险。

而如果等高线稀疏，那山坡就相对和缓，发生灾害的可能性也会降低。

再比如说在修建道路的时候，如果遇到等高线密集的区域，施工难度就会大大增加，可能需要修建盘山公路或者开凿隧道来通过。

而在等高线稀疏的地方，道路就可以修得比较直，施工成本也会降低。

等高线的密集和稀疏还能帮助我们判断河流的流速。

一般来说，等高线密集的地方，地势落差大，河流的流速就快。

想象一下，水从很高很陡的地方冲下来，那速度肯定很快。

而在等高线稀疏的区域，地势较为平坦，河流的流速也就相对较慢。

对于农业生产来说，等高线的密集稀疏也有重要的指导意义。

在等高线密集的山坡上，不太适合开垦农田，因为水土容易流失。

而在等高线稀疏的缓坡上，则可以进行梯田的开垦，有利于保持水土和农作物的生长。

在军事行动中，等高线的判读同样至关重要。

军队需要了解地形的陡峭程度，以便选择合适的进攻路线和防御阵地。

如果等高线密集，进攻就会面临较大的困难，而防御则相对容易；反之，如果等高线稀疏，进攻可能会相对顺利，但防御就要更加小心。
