路基施工质量通病防治手册[详细]

路基工程质量通病及防治措施一、路基外观质量病害及防治路基因经受各种自然因素的长期影响，承受车辆荷载的重复作用，并且由于路基所经过地区的地形、地质及水文地质等条件的影响，路基在使用过程中常产生各种病害。

主要有：路基整体或局部不均匀沉降；路基纵横向裂缝；路基滑动或者边坡滑塌。

二、路基沉陷1、路基沉陷是指路基在垂直方向产生较大的沉落，从而引起局部路段的破坏，影响车辆通行能力以及行车的舒适性。

2、原因分析：路基沉陷有两种：一是路堤的沉落；另一是地基的沉陷，内容如下：①路堤的沉落：因填料选择不当，填筑方法不合理，压实不足，在荷载和水、温度综合作用下，堤身向下沉陷。

②地基的沉陷：原地面为软弱土层，如泥沼、流沙或垃圾堆积等，填筑前未经换土或压实，发生地基下沉，侧面剪裂凸起，引起路堤下陷；软弱土层未进行预压，或预压荷载不足和预压沉降不稳定就开始卸载、路面施工，引起工后沉降。

3、防治方法：①注意选用良好的材料，分层填筑、分层夯实；严禁用腐植土或有草根的土块，并及时排除流向路基的地面水或处理好地下水。

②填石路基从下而上，应用由大到小的石块认真填筑，并用石渣或石屑填空隙。

③原地面为软弱土层时，路堤高度较低的，应挖除非适用材料换填良好的材料并用加筋体予以加固；路堤高度较高的可采用打碎石桩、水泥搅拌桩、水泥桩等复合地基的形式加固地基，提高地基承载力。

④应按设计要求，对软弱土层进行等载或超载预压，并直至沉降稳定后，再进行路面施工。

三、路基边坡的塌方1、路基的塌方是山区常见的路基病害，根据其形成的条件及原因，一般可分为：剥落、碎落、滑坍和崩塌等形式。

2、剥落：是指边坡表土层或风化岩表面，在湿热的作用下，表面发生涨缩的现象，从而引起零碎薄层从边坡上脱落下来。

1）防治方法：①搞好排水，不使地面或地下水浸蚀路基边坡。

②加固边坡，如种草、铺草皮或植树。

③对于风化的软质岩层，可采取TBS绿化防护，或修建干砌、浆砌片石护面墙。

④整修边坡，及时清除可能滑坍的土石方。

高速公路常见的质量通病防治手册The Standardization Office was revised on the afternoon of December 13, 2020高速公路质量通病防治手册第一章软基处理一、填方路基施工后沉降迅速或不均匀沉陷1、形成原因：(1)粉喷桩、挤密碎石桩、塑料排水板打入深度、间距达不到设计要求。

(2)粉喷桩复搅深度达不到要求或喷粉量未达到设计要求。

(3)挤密碎石桩未进行反插。

(4)预压或超载预压沉降未稳定，即卸载。

(5)软基处理质量未达到设计要求。

(6)桩未打穿软弱层。

2、防治措施：(1)粉喷桩、挤密碎石桩、塑料排水板寸丁入深度、间距应达到设计要求。

(2)粉喷桩应整桩复搅，喷粉量应达到设计要求。

(3)挤密碎石桩应进行反插。

(4)应进行连续的沉降观测，待沉降稳定后方可卸载。

(5)在现场进行试桩，按试桩结果调整设计桩长。

二、路基出现纵向裂缝和错台1、形成原因：(1)清表不到位，路基底存在软弱层。

(2)沟塘清淤不彻底，清淤回填不均匀或压实度不足。

(3)路基压实度不均匀。

2、防治措施：(1)应认真清表及时查明路基底是否存在暗沟、暗塘等。

(2)沟、塘淤泥应清理干净，并采用水稳性好的材料严格分层回填，并达到设计要求压实度。

(3)提高路基压实度。

三、路基出现滑裂面1、形成原因：(1)基底存在软土且厚度、承载力不均匀。

(2)淤泥、腐蚀土清除换填不彻底。

(3)填土速度过快。

2、防治措施：(1)软土处理要到位，并及时发现暗沟、暗塘等。

(2)加强沉降观测和侧向位移观测，及时发现侧滑苗头。

(3)半填半挖路段按照规范要求做好台阶。

(4)板填半挖路段填筑结合面应彻底清除杂草、树根等。

第二章路基工程一、路基碾压出现“弹簧”1、形成原因：(1)碾压时土的含水量超过最佳含水量较多。

(2)高塑性粘性土、膨胀土“砂化”未达到应有的效果。

(3)翻晒、拌和不均匀。

(4)碾压层下存在软弱层。

2、防治措施：(1)低塑性高含水量的土应翻晒到规定含水量方可碾压。

市政公路工程质量通病防治手册一、路基工程常见的质量通病与防治措施（一）、纵向裂缝1、现象：路面出现纵向裂缝，严重时裂缝变宽，裂缝向土路肩边缘伸展，裂缝处呈现错台，形成滑裂面。

土路基表观不密实。

2、形成原因：①施工中不注意路基排水，遇雨浸泡路基，后续施工中又未能及时复压。

②靠近管道一侧回填不密实。

3、防治措施：（1）填筑路基前，首先，必须疏通路基两侧纵横向排水系统，避免路基受水浸泡。

特别是地基土为黄土、粘土等细粒土，在干燥状态下(最佳含水量)结构比较强，有较强承载能力，一旦受水浸泡，将易形成翻浆或路基沉降，因此做好路基施工前排水畅通尤为重要。

（2）路基旋工必须分层填筑，分层碾压，严禁路改工程中滚填，一般路段压实度不得大于30cm，构造物两侧(桥涵头处理)松铺厚度不得大于20cm。

不同性质的土不能混填，同一种土填筑厚度不能小于50cm(两层)。

（3）路基施工中，按照设计要求首先做好排水工程以及施工场地附近的临时排水设施，以保持路基能经常处于干燥、坚固和稳定状态。

路基顶面做成2％-4％横坡，以便于表面水及时排出。

（二）、超厚回填1、现象：一种是路基填方，一种是沟槽回填土，不按规定的虚铺厚度回填。

严重者，用挖掘机一次将沟槽填平。

2、危害：不能将所铺层厚内的松土全部达到要求的密实度。

如是道路，将造成路基和路面结构沉陷，如果是管道，其胸腔部位便达不到要求的密实度，使胸腔部位的土压力小于管顶土压力小于管顶土压力和地面荷载，可能造成管体破裂。

3、原因分析：施工技术人员和操作工人对上述危害质量意识不足；项目部在技术交底方面交底不清或质量控制措施不力；施工者有意偷工不顾后果。

4、治理措施：加强技术培训，使施工技术人员和操作人员了解分层压实的意义。

（三）、挟带大块土回填1、现象：在填土中带有大块硬土、大砖块、大石块、大混凝土块。

2、危害：填土中挟带块状物，妨碍土颗料间相互挤紧达不到整体密实效果。

另一方面块状物支垫碾轮，产生叠砌现象，使块状物周围留下空隙日后发生深陷。

路基灰土层道路施工通病及防治措施(详细)2)、施工操作者不熟悉灰土施工工艺,掌握不当.2、防治措施1)、要对路基土进行充分的砂化处理,确保灰土的均匀混合.2)、加强技术培训,提高施工操作者的技术水平,确保施工质量.六、路基灰土灰剂用量过多或过少1、原因分析1)、施工操作者不熟悉灰土施工工艺,掌握不当.2)、施工管理者对施工质量控制不严,未按规范要求进行检查.2、防治措施1)、加强技术培训,提高施工操作者的技术水平,确保施工质量.2)、加强质量管理,按规范要求进行检查,确保灰土的用量合理.七、路基灰土灰剂质量不合格1、原因分析1)、原材料的质量不合格.2)、施工操作者不熟悉灰土施工工艺,掌握不当.2、防治措施1)、严格把关原材料的质量,确保符合规范要求.2)、加强技术培训,提高施工操作者的技术水平,确保施工质量.八、路基灰土灰剂杂质过多1、原因分析1)、原材料的质量不合格.2)、施工操作者不熟悉灰土施工工艺,掌握不当.2、防治措施1)、严格把关原材料的质量,确保符合规范要求.2)、加强技术培训,提高施工操作者的技术水平,确保施工质量.2、路基翻晒时掺灰不均匀，拌和不均匀细度不够的问题会导致路基质量不稳定。

为了解决这些问题，应该对液限较大的粘性土进行充分砂化，严格按照施工工艺进行洒灰、粉碎拌和，集中焖灰的时候要勤翻拌，同时采用稳定土拌和机进行拌和。

六、路基灰土灰剂量不足会导致路基质量不达标。

这种情况的原因可能是施工单位偷工减料，石灰堆放时间过长，或者使用的石灰粉掺有大量石粉，钙镁含量低。

为了解决这些问题，应该确保石灰掺量，生石灰消解后要在7-10天内及时用完，堆放时间较长的石灰要用彩条布或土覆盖，使用前重新测定有效钙镁含量，必要时重新调整灰剂量。

同时，使用生石灰粉时要加大测定钙镁含量抽查频率。

七、不按段落分层碾压会导致路基表面不平整。

这种情况可能是因为不按规范要求，分段、水平、分层回填，段落的端头每层倒退台阶长度不小于1米，在接填下一段时碾轮要与上一段碾压过的端头重迭。

高速公路路基施工质量通病防治手册路基压实质量问题的防治一、路基行车带压实度不足的原因及防治（一）原因分析路基施工中压实度不能满足质量标准要求，甚至局部出现“弹簧”现象，主要原因是：1.压实遍数不合理。

2.压路机质量偏小。

3.填土松铺厚度过大。

4.碾压不均匀，局部有漏压现象。

5.含水量大于最佳含水量，特别是超过最佳含水量两个百分点，造成弹簧现象。

6.没有对上一层表面浮土或松软层进行处治。

7.土场土质种类多，出现异类土壤混填；尤其是透水性差的土壤包裹透水性好的土壤，形成了水囊，造成弹簧现象。

8.填土颗粒过大（＞10cm），颗粒之间空隙过大，或采用不符合要求的填料（天然稠度小于1.1，液限大于40，塑性指数大于18）。

（二）预防及治理措施1.清除碾压层下软弱层，换填良性土壤后重新碾压。

2.对产生“弹簧”的部位，可将其过湿土翻晒，拌和均匀后重新碾压，或挖除换填含水量适宜的良性土壤后重新碾压。

3.对产生“弹簧”且急于赶工的路段，可掺生石灰粉翻拌，待其含水量适宜后重新碾压。

二、路基边缘压实度不足的原因及防治（一）原因分析1.路基填筑宽度不足，未按超宽填筑要求施工。

2.压实机具碾压不到边。

3.路基边缘漏压或压实遍数不够。

3.采用三轮压路机碾压时，边缘带（0-75cm）碾压频率低于行车带。

（二）预防及治理措施1.路基施工应按设计的要求进行超宽填筑，路基填筑宽度不足时，返工至满足设计和规范要求（注意：亏坡补宽时应避开蹬填筑，严禁贴坡）。

2.控制碾压工艺，保证机具碾压到边。

3.认真控制碾压顺序，确保轨迹重叠宽度和段落搭接超压长度。

4.提高路基边缘带压实遍数，确保边缘带碾压频率高于或不低于行车带。

路堤边坡病害的防治路基边坡的常见病害有滑坡、塌落、落石、崩塌、表层溜坍、错落、冲沟等。

一、5.路基填筑层有效宽度不够，边坡二期贴补。

6.路基顶面排水不畅。

7.用透水性较差的填料填筑路堤处理不当。

8.边坡植被不良。

9.未处理好填挖交界面。

..路基工程质量通病与防治措施路基填筑一、路基沉陷1、现象路基局部路段在垂直方向产生较大的沉落，形成坑塘和裂纹或因地基沉降路基整体下沉。

2、原因分析〔1〕填筑前对基底没有处理，如：对基底外表的杂草、有机土、种植土及垃圾等没有清理，对耕地和土质松散的基底在填筑前没有压实。

〔2〕路基填料选择不当，如采用粉质土或含水过高的粘土等填料，不易压实。

〔3〕不同土质的材质没有分层填筑，而采用混合填筑。

〔4〕压实机械选择不当或压实方法不对，压实遍数缺乏等形成压实度不够或压实不均匀。

〔5〕路基下存在软基，路基填筑前没有对软基进展处理，在路基自重作用下，软基压缩沉降或因承载力缺乏向两侧挤出，引起路基沉陷。

〔6〕软基虽经处理，但因工期较紧，沉陷时间缺乏，引起工后沉降过大。

3、预防措施〔1〕填筑前应对基底进展彻底清理，挖除杂草、树根，去除外表有机土、种植土和垃圾，对耕地和土质松散的基底进展压实处理。

〔2〕宜选用级配较好的粗粒土作为填筑材料，当采用细粒土时，如含水量超过最正确含水量两个百分点以上时，应采取技术措施进展处理。

〔3〕用不同填料填筑路基时，应分层填筑，每一水平层均应采用同类材料，不得混填。

土方路基应分层压实，每层的压实厚度以试验段数据为准，基床面最后一层的最小压实厚度不应小于8cm，压实机械的功能及碾压遍数应经过试验确定。

二、路基边坡滑塌1、现象路基边坡塌陷或沿某滑裂面滑塌2、原因分析〔1〕路基边坡坡度过陡，尤其在路基填土高度较大时，未进展滑裂验算。

〔2〕路基边坡没有同路基同步填筑。

〔3〕坡顶、坡脚没有做好排水措施，由于水的渗入，填土聚力降低，或坡脚被冲刷掏空。

〔4〕位于沿河，鱼塘地段的路基，由于未采取防护措施，长期受水浸淹和鱼蚕食，使路基坡脚和边坡逐渐侵蚀，造成坍塌。

3、预防措施〔1〕路基应按设计要求或有关规要求的坡度放坡。

如因现场条件所限达不到规定的坡度要求时，应请设计进展验算，制定处理方案，如采取反压护道，砌筑挡墙，用土工合成材料包裹等。

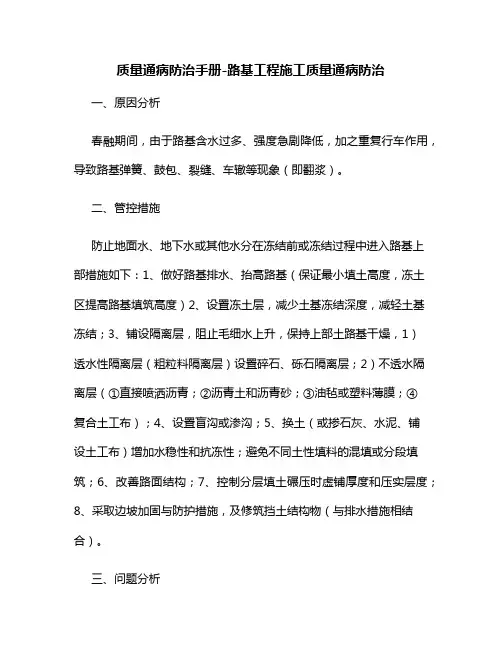

质量通病防治手册-路基工程施工质量通病防治一、原因分析春融期间，由于路基含水过多、强度急剧降低，加之重复行车作用，导致路基弹簧、鼓包、裂缝、车辙等现象（即翻浆）。

二、管控措施防止地面水、地下水或其他水分在冻结前或冻结过程中进入路基上部措施如下：1、做好路基排水、抬高路基（保证最小填土高度，冻土区提高路基填筑高度）2、设置冻土层，减少土基冻结深度，减轻土基冻结；3、铺设隔离层，阻止毛细水上升，保持上部土路基干燥，1）透水性隔离层（粗粒料隔离层）设置碎石、砾石隔离层；2）不透水隔离层（①直接喷洒沥青；②沥青土和沥青砂；③油毡或塑料薄膜；④复合土工布）；4、设置盲沟或渗沟；5、换土（或掺石灰、水泥、铺设土工布）增加水稳性和抗冻性；避免不同土性填料的混填或分段填筑；6、改善路面结构；7、控制分层填土碾压时虚铺厚度和压实层度；8、采取边坡加固与防护措施，及修筑挡土结构物（与排水措施相结合）。

三、问题分析1、设计方面：如断面尺寸不合理，边坡取值不当，排水与加固不妥等；2、施工方面：填筑顺序不当；压实不足；填挖交界处处没有挖台阶，导致交界处发生不均匀沉降；施工过程未注意排水；软土地基路段填土速度过快。

四、管控措施1、对路线经过的的地形、地貌、水文地质条件应进行详细探查，尤其对特殊路基的设计提供更为详实的资料；2、软土路基处理设计需设置渐变段以避免路基沉降突变；3、路基填料避免不同土性填料的混填或分段填筑，不同填料采用不同的压实厚度和机具；4、实施填筑压实前，若遇地表湿软、盐渍土、膨胀土、冻土等，考虑换土或掺石灰积极、水泥或铺设土工布等措施，地下水位高或常年积水路段除需完善降排水措施和隔水层；5、路基宜选用级配较好的粗粒土作为填料；6、填方路基应分层铺筑（虚铺厚度和压实厚度），均匀压实；控制填筑和碾压速度；7、填筑宽度，应按设计施工坡率超宽碾压要求控制。

8、试验段不小于200m（确定工艺主要参数：机械组合、碾压遍数、碾压速度、虚铺厚度、最佳含水率及碾压时含水量允许偏差等）。

目录一、路基工程质量通病防治手册 (1)二、桥涵工程质量通病防治手册 (16)三、隧道施工质量通病防治手册 (43)四、混凝土质量通病防治手册 (56)一、路基工程质量通病防治手册1.压实度不够路基施工中压实度不能满足《客运专线铁路路基工程施工质量验收暂行标准》要求。

1.1原因分析①没有选择一定长度的试验区段进行路基填筑试验；②压路机质量偏小或压实遍数不够；③填土松铺厚度过大；④碾压不均匀,碾压轮迹重叠不符要求或局部有漏压现象；⑤含水量偏离最佳含水量,或超过有效压实规定值；⑥没有对紧前层表面浮土或松软层进行处治或处治不合格；⑦填筑土质种类多,出现了不同类别土的混填；⑧填土颗粒过大,颗粒之间空隙过大,或采用不符合要求的填料,如粉质土、有机土及高塑指的粘土等。

1.2预防措施①选择一定长度的试验区段进行路基填筑试验,确定与路基填筑、压实、检测有关的工艺参数,指导此项工程的施工；②选用振动压路机配合三轮压路机碾压,保证碾压均匀；③确保压路机的质量及压实遍数,压路机应进退有序,碾压轮迹重叠、铺筑段落搭接超压应符合试验段的有关工艺参数；④填筑土含水量应控制在由试验段确定的施工允许含水量范围内；⑤当下层因雨松软或干燥起尘时,应彻底处治至压实度符合要求后再进行当前层施工；⑥优先选择A、B组填料,当选用C组细粒土填料时应根据填料性质进行改良；⑦每一水平层的全宽应用同一种填料填筑,每种填料压实累计总厚度一般不宜小于50cm；⑧填土应水平分层填筑、分层压实,通常碎石土分层的最大压实厚度不应大于40cm,砂类土和改良细粒土分层的最大压实厚度不应大于30cm,分层填筑的最小分层厚度不宜小于10 cm。

2.路基填料含水量不均当填料含水量不均匀时,压实度不均匀,会导致路基填筑层局部翻浆或碾压不实。

2.1原因分析填料含水量不匀,或洒水量控制不严。

2.2预防措施①用改良细粒土或含细粒成分较多的粗粒土填料填筑路堤时,必须严格控制其填料的含水量在工艺试验确定的施工允许含水量范围内。

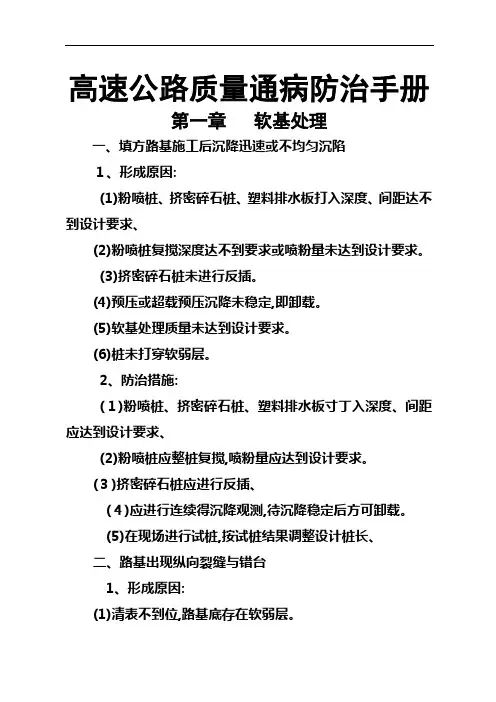

高速公路质量通病防治手册第一章软基处理一、填方路基施工后沉降迅速或不均匀沉陷１、形成原因:(1)粉喷桩、挤密碎石桩、塑料排水板打入深度、间距达不到设计要求、(2)粉喷桩复搅深度达不到要求或喷粉量未达到设计要求。

(3)挤密碎石桩未进行反插。

(4)预压或超载预压沉降未稳定,即卸载。

(5)软基处理质量未达到设计要求。

(6)桩未打穿软弱层。

2、防治措施:(１)粉喷桩、挤密碎石桩、塑料排水板寸丁入深度、间距应达到设计要求、(2)粉喷桩应整桩复搅,喷粉量应达到设计要求。

(３)挤密碎石桩应进行反插、(４)应进行连续得沉降观测,待沉降稳定后方可卸载。

(5)在现场进行试桩,按试桩结果调整设计桩长、二、路基出现纵向裂缝与错台1、形成原因:(1)清表不到位,路基底存在软弱层。

(2)沟塘清淤不彻底,清淤回填不均匀或压实度不足。

(3)路基压实度不均匀。

2、防治措施:(1)应认真清表及时查明路基底就是否存在暗沟、暗塘等。

(2)沟、塘淤泥应清理干净,并采用水稳性好得材料严格分层回填,并达到设计要求压实度。

(3)提高路基压实度、三、路基出现滑裂面1、形成原因:(1)基底存在软土且厚度、承载力不均匀。

(２)淤泥、腐蚀土清除换填不彻底。

(3)填土速度过快。

2、防治措施:(1)软土处理要到位,并及时发现暗沟、暗塘等、(2)加强沉降观测与侧向位移观测,及时发现侧滑苗头。

(3)半填半挖路段按照规范要求做好台阶、(４)板填半挖路段填筑结合面应彻底清除杂草、树根等。

第二章路基工程一、路基碾压出现“弹簧"1、形成原因:(1)碾压时土得含水量超过最佳含水量较多、(２)高塑性粘性土、膨胀土“砂化”未达到应有得效果、(3)翻晒、拌与不均匀。

(4)碾压层下存在软弱层、2、防治措施:(1)低塑性高含水量得土应翻晒到规定含水量方可碾压。

(2)高塑性粘性土、膨胀土难以粉碎,应进行两次拌灰并存放一段时间,使其充分“砂化·。

(３)对产生得“弹簧”应翻挖掺灰后重新碾压。
