三相变压器的连接组别(星形连接、三角形连接)三相变压器中,三个原边线圈与三相交流电源连接应当由两种解法,即星形连接和三角形0连接。
如下图(a)、(b)所示。
当星形连接(Y形)连接时,首端1U1、1V1、1W1为引出端时,将三相末端1U2、1V2、1W2连接在一起成为中性点,若要把中性点引出,则以“N”标志,接线方式用YN表示。
同样,三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接,用星形连接时,中性点可引出,也可不引出,这样原、副边绕组可有如下的组合:Y/Y或Y/Yn;Y/△或Yn/△;△/Y或△/Yn;△/△等连接方式。
但是,这些组合符号不足以完全说明原、副边绕组连接关系的全部情况,还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针,12个字码,分成12格,每格代表一个钟,一个圆周的角度是360°,故每格式30°。
以短针顺时针的方向计算,例如12点和11点之间应该是30°*11=330°;反过来时针向前转了300°,那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同,线电压间有一定相位差。
以一次线电压作长针,把它固定在12点上,二次侧相应线电压相量作为短针,如果他们相隔330度,则二次线电压相量必定落在330°/30=11点,如右图所示。
如果相差180°,那么二次电压相量必定落在6点上,也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示,原副边绕组不仅都是Y连接,而且原边和副边都以同极性端作为首端,因此从相量图上可以看出原、副边的电动势是同相位,所以应标记为“12”,即把这种连接标记为Y/Y-12连接组。
新标准用(y,y0)表示在图(b)中原、副边的极性不同,因此同相量图上可以看出原副边的180°相位差,所以应标记为“6”,即这种连接法成为Y/Y-6连接组(新标准用y,y6表示)。
三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法?解释1:主变低压侧接成三角形是为了消除三次谐波。
防止大量谐波向系统输送,引起电网电压波形畸变。
三次谐波的一个重要特点就是同相位,它在三角形侧可以形成环流,从而有效的削弱谐波向系统输送,保证供电质量。
还有零序电流也可以在三角形接线形成环流,因为主变高压侧采用中性点直接接地,防止低压侧发生故障时,零序电流窜入高压侧,使上级电网零序保护误动作。
主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。
低压侧接三角型是因三角型有三次谐波衰减作用。
解释2:在变压器中都希望原、副边有一侧接成三角形,这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波,避免产生畸变。
而三角形联结的绕组在原边或在副边所起的作用是一样的。
但是为了节省绝缘材料,实际上总是高压侧采用星形接法,低压侧采用三角形接法。
1、 因为高压侧在一定线电压下,其相电压仅为线电压的1/√3,而绝缘通常按相电压设计,所以用料较少。
就是绝缘层不用包那么厚(否则,圈数相同的情况下导线长度要增加)。
相应的来说铁芯不必因为绕组体积而做的大一些。
并且主系统为大电流接地系统,也只能采用高压侧星形接线方式。
对于三相变压器组的接线方式,若采用星/星接线可引起相电势的波形严重畸变,有可能引起绝缘击穿高压侧Y接,相电压较低,可以降低为提高绝缘而付出的成本;2、低压侧角接,相电流较低,可以降低绕组截面积,降低成本;防三次谐波。
低厂变高压侧接三角型就是为了防止三次谐波进入低压侧,对用电设备的危害。
3、励磁变高压侧接成Y型,低压侧接成三角形,原因:高压侧电压为发电机出口电压,励磁变高压侧绕组接成Y型,相电压为线电压的1/√3,变压器高压侧的绕组可以按照相电压做,如果高压侧接成三角形,则变压器高压侧绕组要求按发电机的线电压做,成本增加很多;低压侧接成三角形:励磁变低压侧一般电压较低,大多不超过1000V,正常运行时,变压器低压侧励磁电流很大,接成三角形,相电流为线电流的1/√3,绕组导线截面积要小,加工制作较容易,绕组的制造成本可以降低很多。
三相变压器的连接组别(星形连接、三角形连接)三相变压器中,三个原边线圈与三相交流电源连接应当由两种解法,即星形连接和三角形0连接。
如下图(a)、(b)所示。
当星形连接(Y形)连接时,首端1U1、1V1、1W1为引出端时,将三相末端1U2、1V2、1W2连接在一起成为中性点,若要把中性点引出,则以“N”标志,接线方式用YN表示。
同样,三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接,用星形连接时,中性点可引出,也可不引出,这样原、副边绕组可有如下的组合:Y/Y或Y/Yn;Y/△或Yn/△;△/Y或△/Yn;△/△等连接方式。
但是,这些组合符号不足以完全说明原、副边绕组连接关系的全部情况,还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针,12个字码,分成12格,每格代表一个钟,一个圆周的角度是360°,故每格式30°。
以短针顺时针的方向计算,例如12点和11点之间应该是30°*11=330°;反过来时针向前转了300°,那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同,线电压间有一定相位差。
以一次线电压作长针,把它固定在12点上,二次侧相应线电压相量作为短针,如果他们相隔330度,则二次线电压相量必定落在330°/30=11点,如右图所示。
如果相差180°,那么二次电压相量必定落在6点上,也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示,原副边绕组不仅都是Y连接,而且原边和副边都以同极性端作为首端,因此从相量图上可以看出原、副边的电动势是同相位,所以应标记为“12”,即把这种连接标记为Y/Y-12连接组。
新标准用(y,y0)表示在图(b)中原、副边的极性不同,因此同相量图上可以看出原副边的180°相位差,所以应标记为“6”,即这种连接法成为Y/Y-6连接组(新标准用y,y6表示)。
明细表C15(100mm)垫层混凝土用量:1200*1200 (300m)电缆沟:56.4 m³1200*1050 (500m)电缆沟:94 m³1000*900 (110m)电缆沟:18.5 m³800*800 (80m)电缆沟:11.84 m³1000*1050 (200m)电缆沟:33.6 m³1200*900 (10m)电缆沟:1.88 m³800*600 (145m)电缆沟:21.46m³600*600 (430m)电缆沟:55.04m³合计:292.7m³C20(200mm)沟低混凝土用量:1200*1200 (300m)电缆沟:100.8 m³1200*1050 (500m)电缆沟:168 m³1000*900 (110m)电缆沟:32.56 m³800*800 (80m)电缆沟:20.48 m³1000*1050 (200m)电缆沟:59.2 m³1200*900 (10m)电缆沟:3.36m³800*600 (145m)电缆沟:37.12m³600*600 (430m)电缆沟:无m³总量减半圆面积43.75m³合计:377.76m³盖板支撑部位混凝土用量:1775m(沟总长) * 0.0425m³* 2 =150.9m³砌砖工程量:603.4m³* 545(每立方砖数量)=328853砖砂浆工程量:603.4m³* 0.23m³(每立方砖砂浆用量)=138.9m³热浸镀锌扁钢—50*5用量:5790m焊接预埋弯钩用量7240个总重量:0.6574吨盖板混凝土用量:103.75m³盖板钢筋用量:未明确做法盖板支撑处角钢用量:L50*5 1775*2=3550m盖板支撑处锚筋Ф6@500用量:个数7102个重量157.8KG过水槽混凝土用量:1200管沟(27)个:1.45m³1000管沟(5)个:0.25m³800 管沟(2)个:0.08m³合计1.8m³过水槽钢筋用量:Ф8@200 与 8Ф8 总重量235.27KG电缆井混凝土用量:1200*3400:14.82m³(封包)2000*3000 不明确电缆井钢筋用量:1200*3400 Ф14@150 2.02 T2000*3000 Ф14@150 0.748T2000*3000 (300*300)构造柱混凝土用量0.144m³钢筋用量Ф16 4.8mФ8箍筋8个每个长度1m过梁:300*200 过梁Ф16 8mФ8@200 箍筋14个每个0.85M过梁混凝土用量0.204m³伸缩缝:(砖砌是否用做伸缩缝尚未明确)10厚1:2.5水泥砂浆打底沥青橡胶防水嵌缝油膏沥青木板填塞预埋管长度未明确以下估算预埋管(长度有疑问):估算2层2列PVC-DN160 总长350M混凝土用量25.3m³2层3列PVC-DN160 总长36m封包混凝土3层12列PVC-DN160总长2160m封包混凝土48.96m³集水坑: 附近雨水井检查井不明确模板:尚未明确汇总表:总合计(未明确除外)挖掘机台班:合计:C15(100mm)垫层混凝土用量:合计:292.7m³C20(200mm)沟低混凝土用量:合计:377.76m³C20盖板支撑部位混凝土用量:合计:150.9m³C20盖板混凝土用量:合计:103.75m³C20过水槽混凝土用量合计: 1.8m³C20其他混凝土用量:(封包、过梁、构造柱) 合计89.428m³砌砖工程量:328853砖M5砌砖砂浆工程量:138.9m³盖板钢筋用量:热浸镀锌扁钢—50*5用量:5790m焊接预埋弯钩Ф8@800用量7240个总重量:0.6574吨盖板支撑处角钢用量:L50*5 1775*2=3550m盖板支撑处锚筋Ф6@500用量:个数7102个重量157.8KG过水槽钢筋用量:Ф8@200 与 8Ф8 总重量235.27KG电缆井钢筋用量Ф14 :2.768 T构造柱钢筋用量Ф16 : 4.8m Ф8箍筋8个每个长度1m过梁:Ф16 8mФ8@200 箍筋14个每个0.85M用到的机械设备:挖掘机 1台混凝土搅拌机1台斗车4部焊接机 1台伸缩缝切割机1台震动器1台水准仪1台经纬仪1台卷尺2个。

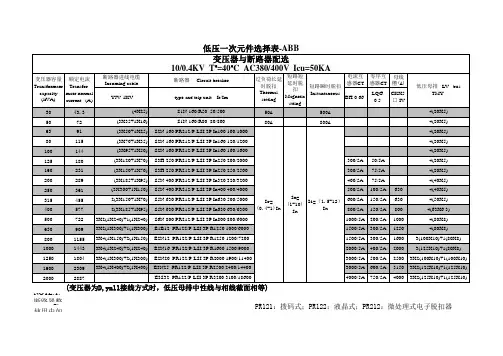

变压器低压侧进线断路器的选择及保护整定数据表
选择变压器低压侧进线断路器后,再确定脱扣器整定值(长延时和短延时),最后校验是否满足变压器保护整定的要求,表I为常用的成双配备的变压器低压侧进线断路器有关数据。
表1 成双配备的变压器低压侧进线断路器数据表
综合上表的数据,说明如下:
Ir>Izd1, Isd>Izd2。
,变压器低压侧进线断路器的长延时过电流、短延时过电流的实际整定电流均大于计算整定电流,故满足变压器保护整定的要求。
变压器低压侧选用的进线断路器脱扣器额定电流与变压器低压侧额定电流之比为1.38倍,工程设计中也是这样配置的,而且与北京市电力公司文件,京电营[2006]33号《奥运场馆及配套设施配电系统电气设计审核管理办法(暂行)》通知中,关于配电室0.4 kV断路器长延时过电流整定值为变压器低压侧额定电流1.3倍的规定是一致的。
因为成双配备的变压器,低压侧系统接线为:正常时单母线分段运行,母联手动投入或自动投入,一回路进线电源失电时,另一回路进线应带全部负荷;变压器的负荷率一般在65%~75%左右,所以在进线断路器长延时过电流整定值为变压器低压测额定电流1.38倍时,一回路进线电源失电,母联断路器手动或自动投入时,另一回路进线断路器不会跳闸,即不会扩大故障面;但是要考虑变压器过载运行允许时间不宜过长,否则会影响变压器寿命,这可根据变压器的过载率及负荷情况,适当切断一些不重要的负荷。
若变电所中只有一台变压器,1.1倍的过负荷就能满足要求,即长延时过电流整定Ir=1.0In较合适,同时短延时过电流的过电流倍数取M =3,如表2所示。
表2 单台变压器低压侧进线断路器数据表。
