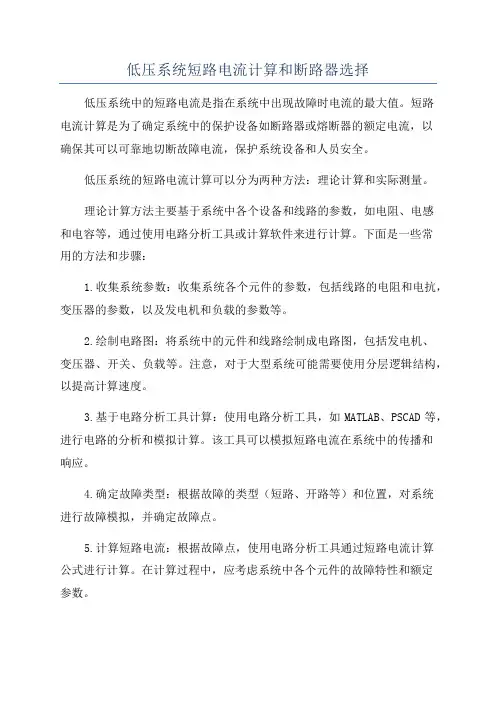

低压系统短路电流计算和断路器选择
低压系统短路电流计算和断路器选择低压系统中的短路电流是指在系统中出现故障时电流的最大值。
短路电流计算是为了确定系统中的保护设备如断路器或熔断器的额定电流，以确保其可以可靠地切断故障电流，保护系统设备和人员安全。
低压系统的短路电流计算可以分为两种方法：理论计算和实际测量。
理论计算方法主要基于系统中各个设备和线路的参数，如电阻、电感和电容等，通过使用电路分析工具或计算软件来进行计算。
下面是一些常用的方法和步骤：1.收集系统参数：收集系统各个元件的参数，包括线路的电阻和电抗，变压器的参数，以及发电机和负载的参数等。
2.绘制电路图：将系统中的元件和线路绘制成电路图，包括发电机、变压器、开关、负载等。
注意，对于大型系统可能需要使用分层逻辑结构，以提高计算速度。
3.基于电路分析工具计算：使用电路分析工具，如MATLAB、PSCAD等，进行电路的分析和模拟计算。
该工具可以模拟短路电流在系统中的传播和响应。
4.确定故障类型：根据故障的类型（短路、开路等）和位置，对系统进行故障模拟，并确定故障点。
5.计算短路电流：根据故障点，使用电路分析工具通过短路电流计算公式进行计算。
在计算过程中，应考虑系统中各个元件的故障特性和额定参数。
6.选择断路器：根据短路电流的计算结果，选择适当额定电流的断路器。
断路器的选择应考虑短路电流的最大值，以及额定电流和操作特性等因素。
对于实际测量方法，可以使用专用的短路电流表或电流变压器等设备进行测量。
对于大型系统或复杂设备，可以使用更精确和准确的测量方法。
总之，在进行低压系统的短路电流计算和断路器选择时，应根据系统的参数、故障类型和位置等因素，通过理论计算或实际测量来确定短路电流的最大值，并选择适当的断路器来保护系统设备和人员安全。
变压器低压侧短路时,流过高压侧的稳态电流的计算方法
变压器低压侧短路时,流过高压侧的稳态电流的计算方
法
我们要找出变压器低压侧短路时，流过高压侧的稳态电流的计算方法。
首先，我们需要了解变压器的工作原理和短路电流的计算方法。
假设变压器的参数如下：
变压器变比：k = 高压侧电压/低压侧电压
短路阻抗百分比：Zk%
高压侧额定电流：IH
低压侧额定电流：IL
根据变压器的原理，当低压侧短路时，高压侧的稳态电流（IH_short）可以通过以下公式计算：
IH_short = (1/k) × IL × (Zk%/100)
其中，Zk%是短路阻抗的百分比，用于考虑变压器内部阻抗对短路电流的影响。
从题目条件可知，k=10，Zk%=5，IL=100A，代入公式进行计算。
计算结果为：流过高压侧的稳态电流是 A。
所以，当变压器低压侧短路时，流过高压侧的稳态电流是 A。
变压器短路容量-短路电流计算公式-短路冲击电流的计算
变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

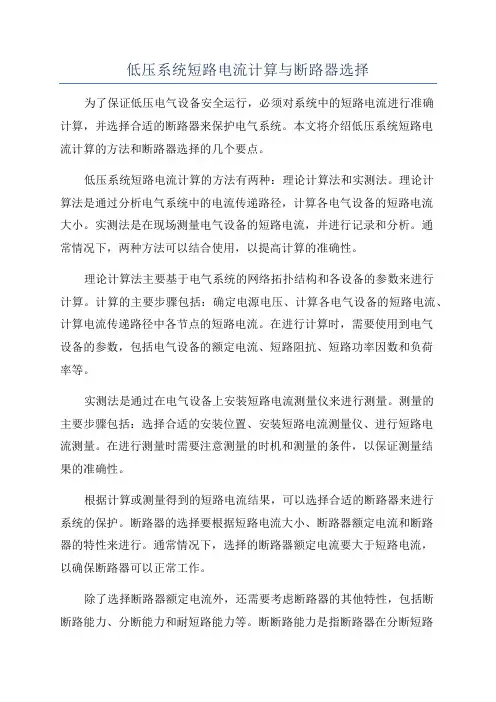

低压系统短路电流计算与断路器选择
低压系统短路电流计算与断路器选择为了保证低压电气设备安全运行，必须对系统中的短路电流进行准确计算，并选择合适的断路器来保护电气系统。
本文将介绍低压系统短路电流计算的方法和断路器选择的几个要点。
低压系统短路电流计算的方法有两种：理论计算法和实测法。
理论计算法是通过分析电气系统中的电流传递路径，计算各电气设备的短路电流大小。
实测法是在现场测量电气设备的短路电流，并进行记录和分析。
通常情况下，两种方法可以结合使用，以提高计算的准确性。
理论计算法主要基于电气系统的网络拓扑结构和各设备的参数来进行计算。
计算的主要步骤包括：确定电源电压、计算各电气设备的短路电流、计算电流传递路径中各节点的短路电流。
在进行计算时，需要使用到电气设备的参数，包括电气设备的额定电流、短路阻抗、短路功率因数和负荷率等。
实测法是通过在电气设备上安装短路电流测量仪来进行测量。
测量的主要步骤包括：选择合适的安装位置、安装短路电流测量仪、进行短路电流测量。
在进行测量时需要注意测量的时机和测量的条件，以保证测量结果的准确性。
根据计算或测量得到的短路电流结果，可以选择合适的断路器来进行系统的保护。
断路器的选择要根据短路电流大小、断路器额定电流和断路器的特性来进行。
通常情况下，选择的断路器额定电流要大于短路电流，以确保断路器可以正常工作。
除了选择断路器额定电流外，还需要考虑断路器的其他特性，包括断断路能力、分断能力和耐短路能力等。
断断路能力是指断路器在分断短路电流时能够截断电气设备的能力。
分断能力是指断路器在短路发生时能够将故障电流分断为较小的电流，并保护系统的能力。
耐短路能力是指断路器在短路发生时能够承受故障电流并保持正常工作的能力。
综上所述，低压系统短路电流计算和断路器选择是保证低压电气系统安全运行的重要环节。
通过正确计算和选择合适的断路器，可以有效保护电气设备，防止故障和事故的发生。
10KV变压器低压侧断路器的选 择与整定 - 2018.1.5
10KV变压器低压侧断路器的选择与整定一、低压侧断路器的选择与整定1、变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中，进线断路器长延时过电流脱扣器整定值为I r=1.1I n，这是错误的，正确的应为I r=1.0I n (其中，I n为脱扣器额定电流)。
因为变压器低压侧进线断路器一般采用框架断路器，通常选用的有ABB、施耐德、西门子、穆勒或国产的常熟断路器厂等的产品，其脱扣器均为四段保护的电子脱扣器；其中长延时过电流脱扣器的整定值为I r=(0.4-1.0)I n，各个产品的整定电流级差是不相同的。
如施耐德的micrologic2.0a/5.0/6.0/7.0脱扣器：I r= (0.4/0.5/0.6/0.7/0.8/0.9/0.95/0.98/1.0) I n。
如ABB的pr121/p脱扣器：I r =(0.4-1.0) I n,级差为0.025 I n；pr121/p、pr123/p脱扣器：I r =(0.4-1.0) I n,级差为0.01 I n 。
常熟ES35脱扣器：I r =(0.4-1.0) I n所以进线断路器的长延时过电流脱扣器整定为1.1倍的额定电流是做不到的，这个问题的出现可能是与配电变压器低压侧进线断路器长延时过电流整定电流宜为变压器低压侧额定电流的1.1倍之说相混淆了。
2 、变压器低压侧进线断路器的保护整定长延时过电流脱扣器整定为式中，为断路器长延时脱扣器可靠系数，取1.1; 为变压器低压侧额定电流。
短延时过电流脱扣器整定为时限可取0.4s，要与高压侧配合，式中，m为过电流倍数，可取2-4；为断路器短延时脱扣器可靠系数，取1.3。
瞬时过电流脱扣器整定为无单相接地保护时：式中，为出线线路末端的三相短路电流设置单相接地保护时：，式中，为出线线路末端的短路电流为了保证变压器的主保护与出线回路的选择性配合，通常变压器低压侧进线断路器不宜设瞬时过电流保护。
3、变压器低压侧进线断路器的选择及保护整定选择变压器低压侧进线断路器后，再确定脱扣器整定值（长延时和短延时），最后校验是否满足变压器保护整定的要求。
低压柜短路电流的计算与验证
三、成套低压柜中的主回路预期短路电流的验证速算公式
如上图，变压器的额定容量Se为1250KV.A；变压器的额定阻抗电压Uk 为6%；变压器的二次额定电压Ue为0.4KV；变压器的一次额定电压为 10KV。
三、成套低压柜中的主回路预期短路电流的验证速算公式
2）根据Uk的定义可推到处以下计算验证公式，其三相预期最大短路电流的 速算公式为 I(3)=Se/√3UeUk=1.44Se/Uk 相同的变压器容量下，若是三相间短路，则 I(3)=Se/√3UeUk=1250/(1.732x0.4x0.06)=30071A=30KA 若两相之间短路，则 I(2)=√3I(3)/2=26KA 以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。如 短路点离变压器有一定距离，考虑到线路阻抗，短路电流将减小。
三、成套低压柜中的主回路预期短路电流的验证速算公式
下面验证成套柜的参量。 1）根据变压器的参数的定义。变压器阻抗电压Uk表示变压器二次短接，当二 次达到其额定电流时，一次电压为其额定电压的百分值。因此当一次电压为额 定电压时，二次电流就是它的预期短路电流。 即 Uk=Ie/I(3) 所以三相预期最大短路电流I(3)=Ie/Uk。对于10/0.4KV电压等级的变压器，可 考虑高压侧的短路容量为无穷大（10KV侧的短路容量一般为200~400MV.A甚 至更大），此值为交流有效值。 而变压器二次额定电流Ie=Se/√3Ue 式中 Se---变压器容量（KV.A）
Ue---二次额定电压（空载电压），在10/0.4KV时=0.4KV Ie=1250KV.A/(√3x0.4)=1804.27A 因此 Ie=(1.44~1.50)Se(精确计算按1.44) Ie=1.44Se=1.44x1250=1800A 故进线柜的万能断路器的额定电流就可以根据变压器选型来确定如下： Ib=2000A(按就近选大一级为原则)，可确定成套柜进线端的额定电流，具体整 定值根据负荷计算情况确定。

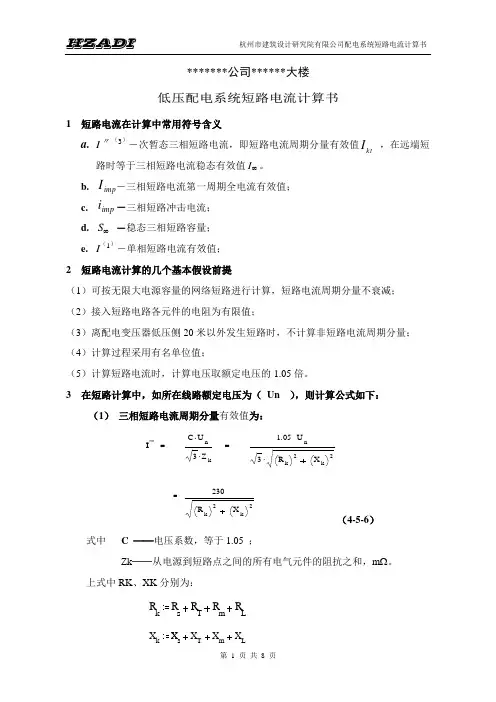

低压电网的短路电流计算
低压电网的短路电流计算0引言短路问题是电力技术研究的基本问题之一，短路电流是电气设备和导体选择、继电保护选型和整定计算等的基础。
低压电网的短路电流往往不被人们所重视，在选择低压电器时只注意额定电流而忽视短路电流对设备的影响，常常是设备反复烧坏还找不到真正的原因。
因此低压电网运行要避免或少发生低压电器烧坏事故，就必须研究短路电流发生的规律。
1.低压电网短路电流计算的特点1.1在低压电网中运行的变压器低压侧发生短路时可以认为变压器的高压侧端电压不变和低压侧短路电流不衰减。
也就是说，变压器高压侧电源可视为无穷大。
1.2理论上，变压器低压侧的所有低压元件，包括母线和电缆、电流互感器的一次线圈、断路器和刀闸触头的接触电阻等，对低压短路电流都有影响，但为了简化计算，使计算出的短路电流值又偏于安全，容许不考虑占回路总阻抗不超过10%的元件。
1.3低压电网短路电流计算用有名制更为方便。
2.短路电流计算2.1短路电流周期分量的计算2.1.1变压器电抗的计算Xb=·(Ω)式中Ud%——变压器短路阻抗Ue ——变压器高压侧额定电压（kV）Se ——变压器额定容量（kV A）2.1.2三相短路电流周期分量的计算I(3)``= (kA)按照上式计算出的短路电流系变压器低压短路、高压侧的短路电流数值，按电压比关系可换算成低压侧的短路电流。
低压电网一般以三相短路电流为最大，并与中性点是否接地无关。
2.2短路全电流最大有效值及短路冲击电流在低压电网中，一般不允许忽略电阻，因此短路电流非周期分量比高压电网衰减快得多，故短路电流最大有效值及短路冲击电流与周期分量比值一般不太大。
2.2.1短路冲击电流ich=KI″K值一般取1.7～2.22.2.2短路全电流最大有效值Ich=KI″ K值一般取1.05～1.302.2.3电动机的反馈电流当短路连接有单位容量为20kW以上异步电动机时，还应考虑由电动机反馈供给的反馈冲击电流和反馈全电流最大有效值。

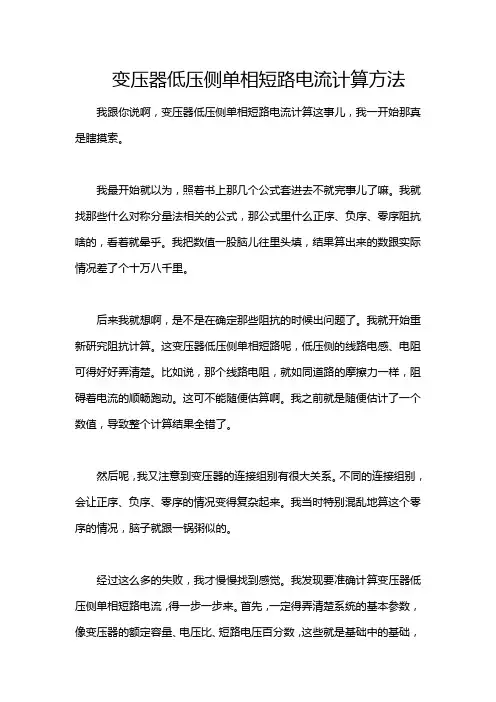

变压器低压侧单相短路电流计算方法
变压器低压侧单相短路电流计算方法我跟你说啊，变压器低压侧单相短路电流计算这事儿，我一开始那真是瞎摸索。
我最开始就以为，照着书上那几个公式套进去不就完事儿了嘛。
我就找那些什么对称分量法相关的公式，那公式里什么正序、负序、零序阻抗啥的，看着就晕乎。
我把数值一股脑儿往里头填，结果算出来的数跟实际情况差了个十万八千里。
后来我就想啊，是不是在确定那些阻抗的时候出问题了。
我就开始重新研究阻抗计算。
这变压器低压侧单相短路呢，低压侧的线路电感、电阻可得好好弄清楚。
比如说，那个线路电阻，就如同道路的摩擦力一样，阻碍着电流的顺畅跑动。
这可不能随便估算啊。
我之前就是随便估计了一个数值，导致整个计算结果全错了。
然后呢，我又注意到变压器的连接组别有很大关系。
不同的连接组别，会让正序、负序、零序的情况变得复杂起来。
我当时特别混乱地算这个零序的情况，脑子就跟一锅粥似的。
经过这么多的失败，我才慢慢找到感觉。
我发现要准确计算变压器低压侧单相短路电流，得一步一步来。
首先，一定得弄清楚系统的基本参数，像变压器的额定容量、电压比、短路电压百分数，这些就是基础中的基础，就像盖房子的地基一样重要。
接着就是前面说的，好好计算低压侧线路的电阻和电感。
这电阻和电感啊，有时候要考虑到一些细节，比如说线路有没有分支，这分支就像树上的小杈枝，要是忽略了这个枝杈，也算不准电流大小。
在计算的时候，把各种序的网络图画出来是个很好的方法。
我就从这个网络图开始，一点点把参数填进去。
就像搭积木一样，一块一块的搭正确了，这个计算结果才能准确。
虽然说我现在能够算出个比较靠谱的结果了，但有时候一些特殊情况我还不太确定，像有特殊负载的情况下，这个计算可能又得重新调整思路。
反正我就是跟你说，在计算变压器低压侧单相短路电流的时候，千万不能心急，每个小细节都要注意到。
我还试过对一个小的电力系统进行模拟实验来验证我的计算结果。
我在模拟中设定了和实际计算一模一样的参数，来看看我算出来的短路电流是不是跟模拟的情况相符。
浅谈10KV配电系统三相短路电流的计算方法
浅谈10KV配电系统三相短路电流的计算方法摘要：文章以10KV配电系统三相短路电流计算为研究对象，首先对10KV 配电系统三相短路影响进行了阐述分析，随后讨论了三相短路基本属性与短路点，最后对10kV配电系统三相短路电流计算进行了分析，以供参考。
关键词：10KV配电系统；三相短路；短路电流计算前言配电系统在实际运行过程中，一旦发生短路故障，需要继电保护装置能够及时将故障电路切断，从而尽可能降低短路故障造成的破坏影响，为达到这一目标，不仅要求电气设备必须有足够的机械强度和热稳定度，同时开关设备也应具备良好的开断能力，能够应对短路电路对其冲击，因此需要做好配电系统三相短路电流计算，确定最大短路电流，从而选择适合的电气元件，保护系统稳定运行。
一、10KV 配电系统三相短路影响简析10KV 配电系统在发生三相短路时，会导致短路点附近的支路电流急剧增大，致使电气设备异常发热，最终严重损坏，甚至会引起火灾问题。
在线路电流增大的同时，短路点附近线路电压会骤然降低，无法继续支持用电设备正常工作，异步电动机因此会出现停运，在电源点附近出现短路问题时，很容易导致并列发电机组停止运行，发生解列，引起大面积停电。
因此，为有效降低上述问题带来的影响，需要正确选择电气设备，做好继电保护设计，合理选择限制短路电流的元件，而上述这些措施实现都离不开短路电流的计算支持，因此做好配电系统三相短路计算是非常有必要的。
二、三相短路基本属性与短路点在三相系统中，总共包括四种短路类型，一是单相对地短路，二是两相短路，三是三相短路，四是两相对地短路，其中只有三相短路为对称短路，其余短路为均不对称短路。
三相短路属于最为严重的短路，并且应具备如下条件：一是在发生短路前，电路处于空载状态，二是短路瞬间，电压为零，三是短路纯电感。
在实际进行三相短路电流计算时，通常不考虑负荷电流影响，并选择IEC（国际电工委员会）制定的标准作为三相短路电流计算标准。

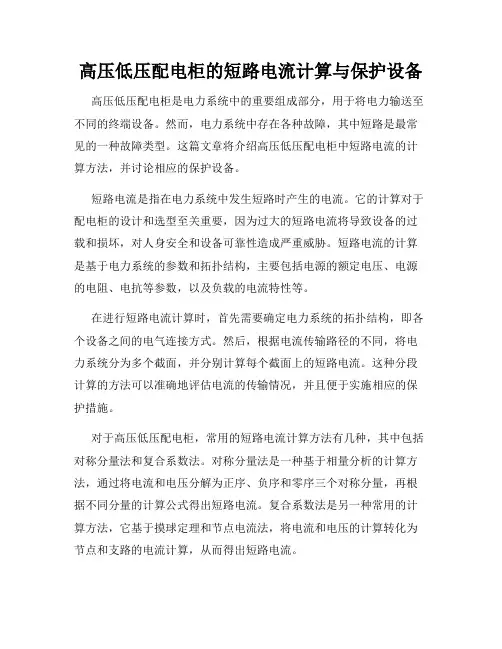

高压低压配电柜的短路电流计算与保护设备
高压低压配电柜的短路电流计算与保护设备高压低压配电柜是电力系统中的重要组成部分，用于将电力输送至不同的终端设备。
然而，电力系统中存在各种故障，其中短路是最常见的一种故障类型。
这篇文章将介绍高压低压配电柜中短路电流的计算方法，并讨论相应的保护设备。
短路电流是指在电力系统中发生短路时产生的电流。
它的计算对于配电柜的设计和选型至关重要，因为过大的短路电流将导致设备的过载和损坏，对人身安全和设备可靠性造成严重威胁。
短路电流的计算是基于电力系统的参数和拓扑结构，主要包括电源的额定电压、电源的电阻、电抗等参数，以及负载的电流特性等。
在进行短路电流计算时，首先需要确定电力系统的拓扑结构，即各个设备之间的电气连接方式。
然后，根据电流传输路径的不同，将电力系统分为多个截面，并分别计算每个截面上的短路电流。
这种分段计算的方法可以准确地评估电流的传输情况，并且便于实施相应的保护措施。
对于高压低压配电柜，常用的短路电流计算方法有几种，其中包括对称分量法和复合系数法。
对称分量法是一种基于相量分析的计算方法，通过将电流和电压分解为正序、负序和零序三个对称分量，再根据不同分量的计算公式得出短路电流。
复合系数法是另一种常用的计算方法，它基于摸球定理和节点电流法，将电流和电压的计算转化为节点和支路的电流计算，从而得出短路电流。
在确定了短路电流值后，需要选择合适的保护设备来保护高压低压配电柜免受短路电流的损害。
常见的保护设备包括熔断器、断路器和保护继电器等。
熔断器是通过在电流过大时熔断熔断丝来切断电路，起到过载保护和短路保护的作用。
断路器则是一种自动开关装置，它可以在电流过大时迅速切断电路，从而实现保护功能。
保护继电器则是一种电气设备，它通过监测电路中的电流和电压变化，并在发生故障时发送信号来触发保护动作。
除了选择合适的保护设备，还需要对保护装置进行定期检查和维护，以确保其正常运行。
定期检查包括对保护设备进行功能测试和校准，以及对电力系统的参数进行监测和记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV变压器低压侧短路电流计算及低压配电柜选型摘要：随着中国经济的快速发展，电力工业为经济发展提供了可靠的物质保障。
在国内增加用电量，如何确保电力供应的安全性和可靠性是一个值得关注的重要课题。
本文分析了10kV配电盘中高低压开关的特点，并对确保10kV配电柜中高低压开关的安全性提出了一些建议。
希望它可以作为电力工业发展和中国电力工业发展的指南。
关键词：10kV配电房；高低压开关；选择；保护引言配电房是电力系统的核心环节之一，对维护电力系统的正常运转具有重要的影响。
配电房内置有许多种类的器械设备，需要做好相互之间的配合，才能保证电力系统的稳定性。
在10kV配电房中，高低压开关之间保护配合不合理将会为电力系统的运转添加很多麻烦，这严重影响了电力系统的正常运转。
为维护电力系统的稳定性，国家逐渐完善了城乡电网，规范了10kV配电房内的相关设备，大大方便了电力系统的管理。
一、高低压配电设备设计范围1.1本工程新建拐排二站公用箱式变压器1台；2、由10kV沙田F3泗盛线三盛支线N1公用电缆分接箱敷设电缆 ZRC-YJV22-8.7/15kV -3×120mm2/285m（新敷）至新建拐排二站公用箱式变压器；1.2新增线路部分1）高压线路部分：新敷设10kV电力电缆ZRC-YJV22-8.7/15kV-3×120共285米；其中235米沿原有电缆沟敷设，50米沿新顶4孔管敷设；新安装10kV户内型电缆终端头共2套，其中3×120共 2套。
2）低压线路部分：新敷设1kV电力电缆ZRC-YJV220.6/1kV-4×240共197米；其中197米沿新建电缆埋管敷设；新安装1kV电缆终端头共2套，其中4×240共 2套；1.3新增高压设备部分新安装全绝缘SF6负荷开关柜2台；新安装800kVA终端型预装式箱变（配干变）1台；1.4新增低压配电部分新装户内GCK-800低压柜3面，其中进线柜1面，出线柜1面，无功补偿柜1面；无功补偿按配变容量20%补偿，即160kVar，采用动态无功补偿装置；1.5新增电缆通道及设备基础部分新建800kVA预装式箱变基础1座（两侧井口），箱变镀锌围栏1套；新建2层2列行车排管71米；新建1层2列行车排管117米；新建电缆排管工作井6座，其中：a）2层2列排管行人直线井3座；b）1层2列排管行车人转角井1座；c）1层2列排管行车工作井1座；d）1层2列排管行车转角井1座；1.6新增配电房部分新建CSG-10B-YB-M13-02预装箱式变电站1间，面积为2.3米×3.3米（长×宽）。
本工程采用φ16镀锌圆钢##米和50×5×2500镀锌角钢6根进行地网敷设，满足设计要求，其接地电阻≤4Ω。
二、设计规模对比2.1建设规模对比说明：户外开关箱按台进行填写，同时按间隔数量汇总（单位为面）。
2.2设计基础条件路径2.2.1交叉跨越3.5防雷接地10kV避雷器采用10kV配电型避雷器，复合外套，5WS-17/50，IV级防污型，0.4kV避雷器采用复合低压避雷器（HY1.5W-0.28/1.3）型，接地网采用人工接地体敷设而成，接地电阻不应大于4欧。
变压器容量选择配变负荷计算原则：S′=（P户k1 + P动k2）/cosφk3P户=用电负荷指标×（现有用电居民户数+5年冗余户数）P动=动力用户负荷（可考虑5年冗余负荷）式中：S′—变压器容量确定参考值，kVA；P户—居民最大用电负荷（即计算负荷），kW，其中用电负荷指标为县城区及乡镇D、E类供电区居民按6kW/户选取、农村F类供电区居民按4kW/户选取； P动—根据实际勘察确定cosφ—功率因数执行标准：变电站10kV侧不低于0.95，变压器容量为100kVA以上的电力用户不低于0.9，农村公用变压器不低于0.85；k1—户表负荷同时率宜取0.15～0.25（具体取值根据现场实际勘查确定）；k2—动力用户负荷同时率根据现场实际勘查确定；k3—所带配电变压器经济负载率宜取70%。
本工程变压器选择计算参数情况表如下：综上所述，在住宅小区电力工程建设中，应做好配电房施工、成套设备安装、电缆试验等工作，并通过项目管理、运行维护等措施以保证电力工程施工建设质量，加强电力建设管理，确保电力工程运行安全，为小区居民打造一个持续、稳定、安全的供电环境。
电力工程建设质量和供电安全对住宅小区建设、居民正常生活影响巨大，应当基于高度重视，为此，切实做好 10k V 电力电缆工程施工，提高施工的质量对后续正常运作、维护电气工程整体运行有着十分重大意义。
四、电气设备的选择（一）电力变压器选择电力变压器的选择应根据用电负荷特点、经济运行条件、节能和降低工程造价等因素综合而定。
一般来说在进行电力变压器选择时首先考虑的应该是变压器的使用年限，而变压器的使用年限主要取决于变压器的绝缘老化速度。
绝缘老化速度又取决于绕组最热点的温度变压器的绕组导体和铁心，一般可以长期经受较高的温升而不致损坏，但绕组长期受热时其绝缘的弹性和机械强度要逐渐减弱，这就是绝缘的老化现象。
绝缘老化严重时就会变脆，容易裂纹和剥落；其次，再考虑电力变压器的选择台数，一般而言，变配电所主变压器的选择应满足用电负荷，对供有大量一、二级负荷的变电所应采用两台变压器，以便一台变压器发生故障或检修时，另一台变压器能对一、二级负荷继续供电。
对只有二级负荷而无一级负荷的变电所也可以只采用一台变压器但必须在低压侧敷设与其他变电所相连的联络线作为备用电源。
还应适当考虑今后5到10年电力负荷的增长，留有一定的余地，最后变电所主变压器台数和容量应结合变电所主接线方案的选择，对几个较合理的方案比较择优而定。
（二）转移电流熔断器的作用是当负荷电流超过给定值一定时间后或出现短路故障时，自动开断电路。
负荷开关作用是正常电路条件下，关合或开断额定电流和过载条件下，开断不大于额定值的过载电流。
当相间短路后，熔断器直接触发负荷开关脱扣器的分闸，负荷开关承担了熔断器的开断任务，并要求它可以开断大于额定电流，这就是转移电流。
（三）电力电缆电力电缆主要用在发、配、输、变、供电线路中的强电电能传输。
电力电缆种类较多，按电压等级可分为：中压、低压、高压、超高压、特高压。
按绝缘材料可分为油浸纸绝缘、塑料绝缘、塑胶绝缘、交联聚乙烯绝缘。
因交联聚乙烯绝缘电力电缆具有良好的电气性能等一系列优点，被广泛得到使用。
（四）10KV配电站电气主接线作为10KV配电站的重要设备设施，输电线路和变压器在完成功率转换和电压电流的过程中，要连接电力系统与主接线。
因此整个电力系统中，配电站电气主接线是非常重要的一环，其电力系统的安全稳定直接受到设计管理质量的直接影响，并且对于10KV配电站电气工程中的设备维护与选择、施工进度、整体管理方案、设备布置有着相当大的影响。
配电站主接线首先是对安全性要求的满足，在高压侧和低压侧都应该有隔离措施，并且在高压母线上安装避雷器；其次，要满足可靠性的需求，由于10KV配电站主要用于满足小区居民的用电需求，因此供电的可靠性保障是相当重要的，既要在事故发生时能够做到持续供电，并且维护快速方便，对断路器进行检修或者发生母线故障时，应该确保停电时间的减少；再次，应该满足其灵活性的要求，尽量对倒闸的操作要求做到便捷，及时排查发生事故；最后，应该符合经济性的原则，优先选择成本节约、技术性强的产品，对于一次设备应该尽量减少采用。
应该尽可能选择成套配电装置的主接线方案。
主接线有两种方案，单母线分段接线和单母线两种方案各有所长，单母线连接的设备少并且接线很便捷，有利于方便的操作，并且直接促进10KV配电站的扩建作用。
但是其灵活性较差，并且对整个系统进行停电才能检修故障，排除故障后才能继续供电，这种方案一般适用于由一台主变压器或一台发电机的少数情况；而重要用户的供电需求在单母线分段接线的保护，提供两个回路进行供电。
并且当其中某一段母线损坏时，分段断路器将自动对故障段进行切断。
但是这种方案的缺点在于必须在母线或母线隔离开关发生故障时保持回路停电。
结束语在电力系统中，10kV配电房是电力系统的一个核心环节。
配电房中高低压开关对配电系统的安全性能具有很大的影响。
而且高低压开关的选型涉及很广的知识，我们应当参照高低压开关的性能、特征、参数，并结合电网的实际运行需要，来选择高低压开关。
在规范管理的情况下，实现高低压开关的配合，才能维护电力系统的稳定性，为我国电力事业的发展提供助力。
参考文献：[1]隋浩，隋涛.浅议高低压成套电气产品的质量控制.2017.2[2]刘稳.浅议高低压成套电气产品的质量控制.2018.2[3]华盟.低压电气成套产品的质量控制.2015.6[4]赵国梁.南方电网动态电压稳定对其西电东送能力的影响[J].电网技术，2018. 5[5]李锡芝.关于低压断路器短路分断能力选择的讨论[J].低压电器，2014. 5[6]冯关水.智能型万能式断路器的选型与应用[J].电气技术，2013.4[7]刘建辉.建设工程项目高低压配电系统的安装[J].山西建筑，2016（7）[8]黄斌.低压配电变压器的运行维护策略[J].2015（9）[9]葛玉明.高低压配电设备故障及其应对措施[J].中国科技博览，2018（6）。
