无线路由器安装及使用指导手册一、前言随着互联网的普及,无线路由器已经成为了现代家庭必备的设备之一。
无线路由器可以将宽带信号无线传输,方便我们在家中的各个角落都能享受到高速网络的便利。
本手册将为您提供无线路由器的安装及使用指导,帮助您正确、便捷地使用这一设备。
二、无线路由器安装步骤1.准备工作在安装无线路由器之前,您需要确保已经正确接入了宽带。
同时,您还需要找到一个稳定的电源插座,以供无线路由器使用。
2.连接a)首先,将宽带调制解调器的电源线连接到电源插座,并将宽带信号线连接到调制解调器的WAN口。
b)然后,将无线路由器的电源线连接到电源插座,并将路由器的WAN口与调制解调器的LAN口连接。
请确保连接稳固。
3.开机和设置a)当完成连接后,打开无线路由器的电源开关,等待其启动。
b)使用电脑或移动设备连接到无线路由器的无线网络,打开浏览器,在地址栏输入默认网关地址,按回车键。
c)根据无线路由器背面或说明书中的默认用户名和密码,登录路由器管理界面。
d)按照引导,进行基本设置,包括无线网络名称(SSID)、密码以及其他网络配置。
4.连接其他设备在设置完成后,您可以使用该无线网络连接其他设备,如电脑、手机、平板等。
只需搜索无线网络名称(SSID),输入密码即可成功连接。
三、无线路由器使用技巧1.网络安全为了保护您的无线网络安全,建议您设置一个强密码,并定期更换密码。
另外,您还可以开启WPA2-PSK加密,限制无线网络的接入者。
2.信号覆盖若您希望无线网络信号覆盖更广的范围,可以选择适当的位置放置无线路由器。
通常情况下,将无线路由器放置在距离常用设备较近的地方,避免信号被墙壁等物体阻挡。
3.固件更新定期检查无线路由器是否有新的固件版本发布,并及时进行升级。
固件更新通常能够修复一些已知问题,并提升设备性能。
4.访客网络如有需要,您可以启用访客网络功能,提供给访客一个独立的网络接入,以保护您的主要网络安全。
5.定期重启建议您定期重启无线路由器,以保持网络的稳定性和性能。

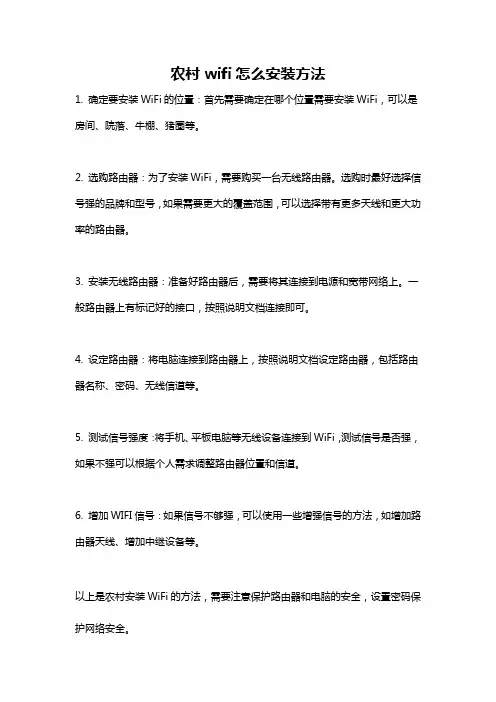

农村wifi怎么安装方法
1. 确定要安装WiFi的位置:首先需要确定在哪个位置需要安装WiFi,可以是房间、院落、牛棚、猪圈等。
2. 选购路由器:为了安装WiFi,需要购买一台无线路由器。
选购时最好选择信号强的品牌和型号,如果需要更大的覆盖范围,可以选择带有更多天线和更大功率的路由器。
3. 安装无线路由器:准备好路由器后,需要将其连接到电源和宽带网络上。
一般路由器上有标记好的接口,按照说明文档连接即可。
4. 设定路由器:将电脑连接到路由器上,按照说明文档设定路由器,包括路由器名称、密码、无线信道等。
5. 测试信号强度:将手机、平板电脑等无线设备连接到WiFi,测试信号是否强,如果不强可以根据个人需求调整路由器位置和信道。
6. 增加WIFI信号:如果信号不够强,可以使用一些增强信号的方法,如增加路由器天线、增加中继设备等。
以上是农村安装WiFi的方法,需要注意保护路由器和电脑的安全,设置密码保护网络安全。

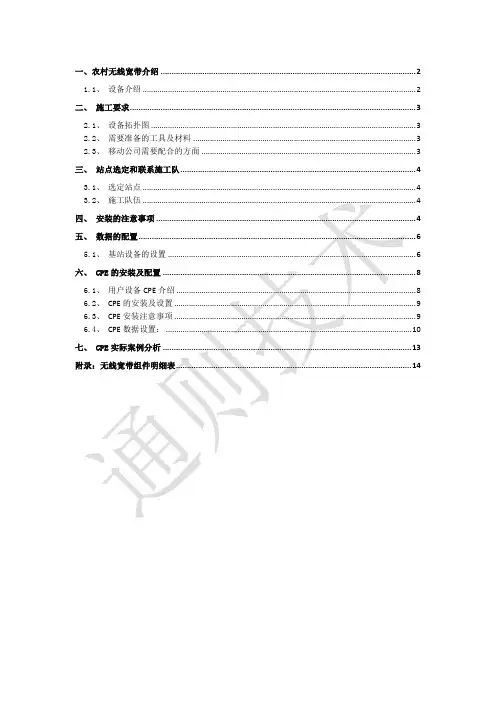

一、农村无线宽带介绍 (2)1.1、设备介绍 (2)二、施工要求 (3)2.1、设备拓扑图 (3)2.2、需要准备的工具及材料 (3)2.3、移动公司需要配合的方面 (3)三、站点选定和联系施工队 (4)3.1、选定站点 (4)3.2、施工队伍 (4)四、安装的注意事项 (4)五、数据的配置 (6)5.1、基站设备的设置 (6)六、 CPE的安装及配置 (8)6.1、用户设备CPE介绍 (8)6.2、CPE的安装及设置 (9)6.3、CPE安装注意事项 (9)6.4、CPE数据设置: (10)七、 CPE实际案例分析 (13)附录:无线宽带组件明细表 (14)一、农村无线宽带介绍1.1、设备介绍深圳技术股份有限公司农村无线宽带设备主要由基站设备和用户、设备两部分组成基站设备:主机WBS、馈线、天线、避雷器设备名称设备型号数量WBS TZWF-10-WBS 1个天线 2.4G板状定向天线3根馈线 7/8馈线3根避雷器射频避雷器3个二、施工要求2.1、设备拓扑图2.2、需要准备的工具及材料工具及材料名称型号/规格数量网线钳一把测线仪一个剪钳一把万用表一个网线超五类室外屏蔽线适情况而定电源线普通电源线适情况而定地线4平方以上六米扎带30MM 一包防水胶布一卷防水胶泥一卷水晶头RJ45 十个螺丝/螺杆6mm 二个铜鼻子7mm 五个标签纸一张2.3、移动公司需要配合的方面1、基站提供抱杆(长1.5米,直径60mm),机房提供-48V直流电源和百兆以太网接口。
2、基站到中心机房的光传输需要调通,核心交换机到铁通的BAS服务器之间的光传输要调通。
3、移动/铁通BAS到移动核心交换机和基站的二层数据要调通。
4、需要提供拨号的测试帐号。
5、需要移动在核心交换机配置一个端口,可以旁挂网管服务器,调通网管服务器到基站设备的三层数据。
并提供网管服务器和基站设备的IP地址(每个基站需要一个IP)。
网管服务器要能被PC客户端WEB访问。

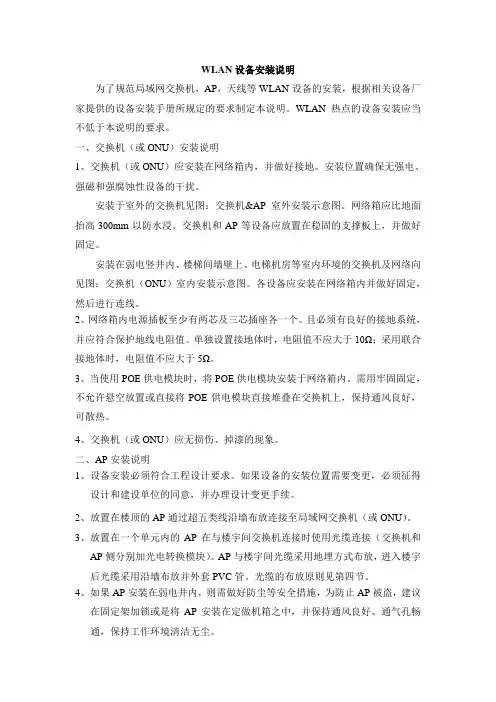

WLAN设备安装说明为了规范局域网交换机,AP,天线等WLAN设备的安装,根据相关设备厂家提供的设备安装手册所规定的要求制定本说明。
WLAN热点的设备安装应当不低于本说明的要求。
一、交换机(或ONU)安装说明1、交换机(或ONU)应安装在网络箱内,并做好接地。
安装位置确保无强电、强磁和强腐蚀性设备的干扰。
安装于室外的交换机见图:交换机&AP室外安装示意图。
网络箱应比地面抬高300mm以防水浸。
交换机和AP等设备应放置在稳固的支撑板上,并做好固定。
安装在弱电竖井内、楼梯间墙壁上、电梯机房等室内环境的交换机及网络向见图:交换机(ONU)室内安装示意图。
各设备应安装在网络箱内并做好固定,然后进行连线。
2、网络箱内电源插板至少有两芯及三芯插座各一个。
且必须有良好的接地系统,并应符合保护地线电阻值。
单独设置接地体时,电阻值不应大于10Ω;采用联合接地体时,电阻值不应大于5Ω。
3、当使用POE供电模块时,将POE供电模块安装于网络箱内。
需用牢固固定,不允许悬空放置或直接将POE供电模块直接堆叠在交换机上,保持通风良好,可散热。
4、交换机(或ONU)应无损伤、掉漆的现象。
二、AP安装说明1、设备安装必须符合工程设计要求。
如果设备的安装位置需要变更,必须征得设计和建设单位的同意,并办理设计变更手续。
2、放置在楼顶的AP通过超五类线沿墙布放连接至局域网交换机(或ONU)。
3、放置在一个单元内的AP在与楼宇间交换机连接时使用光缆连接(交换机和AP侧分别加光电转换模块)。
AP与楼宇间光缆采用地埋方式布放,进入楼宇后光缆采用沿墙布放并外套PVC管。
光缆的布放原则见第四节。
4、如果AP安装在弱电井内,则需做好防尘等安全措施,为防止AP被盗,建议在固定架加锁或是将AP安装在定做机箱之中,并保持通风良好、通气孔畅通,保持工作环境清洁无尘。
5、如果AP壁挂安装在大楼墙面上,必须做好防盗措施,建议将AP安装在定做机箱之中,并保持通风良好、通气孔畅通,保持工作环境清洁无灰尘。

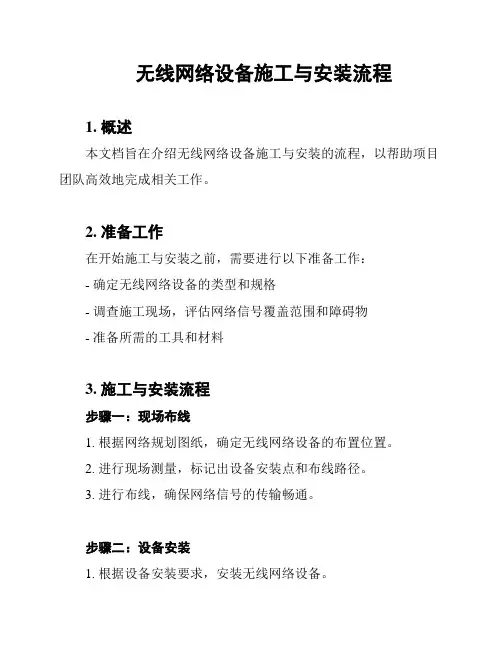

无线网络设备施工与安装流程
1. 概述
本文档旨在介绍无线网络设备施工与安装的流程,以帮助项目团队高效地完成相关工作。
2. 准备工作
在开始施工与安装之前,需要进行以下准备工作:
- 确定无线网络设备的类型和规格
- 调查施工现场,评估网络信号覆盖范围和障碍物
- 准备所需的工具和材料
3. 施工与安装流程
步骤一:现场布线
1. 根据网络规划图纸,确定无线网络设备的布置位置。
2. 进行现场测量,标记出设备安装点和布线路径。
3. 进行布线,确保网络信号的传输畅通。
步骤二:设备安装
1. 根据设备安装要求,安装无线网络设备。
2. 将设备与布线连接,确保连接牢固可靠。
3. 进行必要的电源接入和线缆管理。
步骤三:设备调试与测试
1. 接通电源,开启无线网络设备。
2. 根据设备说明书,进行设备的基本配置和网络参数设置。
3. 进行网络信号测试,确保信号覆盖范围和质量满足要求。
步骤四:安全检查与优化
1. 检查设备安装是否符合相关安全标准和规范。
2. 对网络进行优化,调整信号强度和频率等参数,以提高网络性能和稳定性。
4. 文档记录
在整个施工与安装过程中,应及时记录以下信息:
- 无线网络设备的型号、规格和序列号
- 施工现场的布置图纸和照片
- 设备安装和调试的操作记录
- 安全检查和优化的结果记录
5. 结束语
通过按照上述流程进行无线网络设备施工与安装,可以确保项
目团队高效完成工作,并提供稳定可靠的无线网络环境。
在实施过
程中,务必遵守相关法律法规和安全规范,以确保工作的顺利进行。

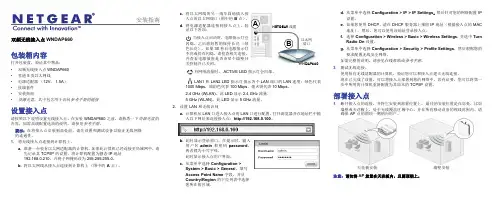

安装指南双频无线接入点 WNDAP660包装箱内容打开包装盒,验证其中物品:•双频无线接入点 WNDAP660•直通 5 类以太网线•电源适配器(12V,1.5A)•挂墙套件•安装指南•资源光盘,其中包含用于访问参考手册的链接设置接入点请按照以下说明设置无线接入点。
在安装 WNDAP660 之前,请熟悉一下资源光盘 的内容。
如需高级配置选项的说明,请参见参考手册。
提示 :在将接入点安装到高处前,请先设置和测试设备以验证无线网络的连通性。
1.将无线接入点连接到计算机上。
a.准备一台装有以太网适配器的计算机。
如果此计算机已经连接至局域网中,请先记录其 TCP/IP 的设置。
将计算机配置为静态 IP 地址192.168.0.210,并将子网掩码设为 255.255.255.0。
b.将以太网线从接入点连接到计算机上(图中的A点)。
c.将以太网线的另一端牢固地插入接入点的以太网端口(图中的B点)。
d.将电源适配器连接到接入点上。
验证以下各项:当接入点启动时,电源指示灯会闪烁。
之后将短暂的保持长亮(绿色长亮)。
如果 30 秒后电源指示灯不亮或仍在闪烁,请检查相关连接,并查看电源插座是否由某个墙壁开关控制并已关闭。
有网络流量时,ACTIVE LED指示灯会闪烁。
LAN1 和 LAN2 LED 指示灯指示各个 LAN 端口的 LAN 速度:绿色代表1000 Mbps,琥珀色代表 100 Mbps,熄灭则代表 10 Mbps。
2.4 GHz (WLAN)。
此 LED 显示 2.4 GHz 流量。
5 GHz (WLAN)。
此 LED 显示 5 GHz 流量。
2.设置 LAN 和无线访问a.计算机从LAN口进入接入点的LAN口进行配置。
打开浏览器并在地址栏中输入以下网址来连接接入点:http://192.168.0.100 。
b.此时显示登录窗口。
在提示时,输入用户名admin和密码password,两者都为小写字母。
2024年通信设备安装操作规程(____字)第一章总则第一条为了规范通信设备安装操作,确保通信设备的安全可靠运行,保障通信网络的稳定运行和信息传输质量,制定本规程。
第二条本规程适用于通信设备安装操作的各个环节,包括设备安装前准备、设备安装流程、安装验收等。
第三条通信设备包括传输设备、交换设备、终端设备等各类通信设备。
第四条通信设备安装操作应符合国家相关法律法规和标准规范要求。
安装人员应具备相关技术知识和经验,并持有相应的操作证书。
第二章设备安装前准备第五条设备安装前应进行详细的工程勘察和设计方案制定,包括设备的布局、配线和周边环境等。
第六条安装前应对设备进行严格的质量检查,确保设备符合规定的技术参数和性能要求。
第七条设备安装前,应仔细核对设备清单和订购单,确保所需材料、工具和技术文件等齐全。
第八条设备安装前应对现场环境进行检查,包括地基、电源、通风等,确保环境符合设备安装的要求。
第三章设备安装流程第九条设备安装人员应按照设备的安装说明书和技术要求进行安装操作,确保安装的规范和正确。
第十条设备安装前,应将设备放置在指定位置,并进行固定,以保证设备的稳定。
第十一条设备的接口连接应按照设备说明书和技术要求进行,确保接口连接正确和牢固。
第十二条设备的配线应按照设备说明书和技术要求进行,确保配线的正确和整洁。
第十三条设备的地线和防静电等处理应按照设备说明书和技术要求进行,确保设备的安全使用。
第十四条设备的调试和测试应按照设备说明书和技术要求进行,确保设备的正常运行。
第四章安装验收第十五条设备安装完成后,应进行安装验收。
安装验收应严格按照相关标准和技术要求进行。
第十六条安装验收包括设备功能测试、信号质量测试和安全性测试等。
测试结果应符合相关技术指标和要求。
第十七条安装验收的结果应进行记录,并由相关责任人进行签字确认。
第十八条安装验收合格后,应制定设备使用和维护计划。
设备使用人员应接受相关培训,确保设备的安全使用。

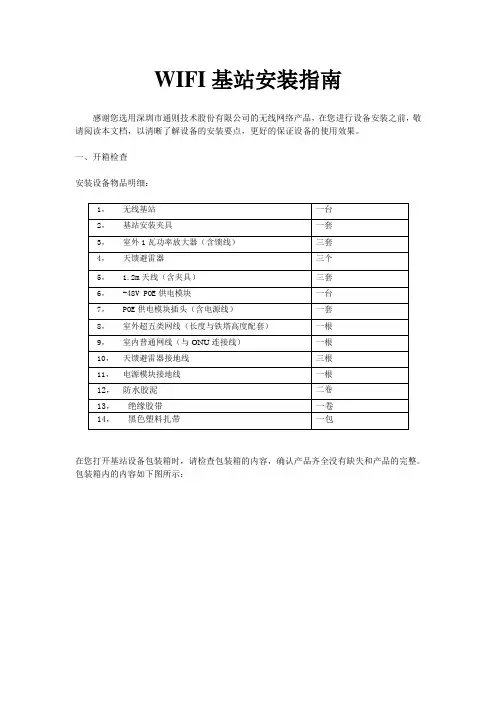

WIFI基站安装指南感谢您选用深圳市通则技术股份有限公司的无线网络产品,在您进行设备安装之前,敬请阅读本文档,以清晰了解设备的安装要点,更好的保证设备的使用效果。
一、开箱检查安装设备物品明细:在您打开基站设备包装箱时,请检查包装箱的内容,确认产品齐全没有缺失和产品的完整。
包装箱内的内容如下图所示:基站包装箱内容包括:✓主机一台;✓放大器三台;✓避雷器三个;✓电源一个;✓卡具一套(二个);✓电工胶布一卷;✓防水胶泥二卷;✓电源线一根。
天线包装箱内容包括✓天线三根:✓天线夹具三套需另备物品:✓室外超五类网线(与基站安装高度配套)✓室内普通网线(连接ONU)✓天馈避雷器地线✓电源模块地线若发现包装箱内容有缺失和部分配件有产品缺陷,请联系我们的售后工作人员。
二:开通前的准备工作:1,确定机房内-48V通信电源机柜到网络机柜距离。
如果两个机柜距离较长要用红黑电源线来加长电源模块的电源线。
2,根据铁塔高度,确定超五类网线的长度。
3, 根据铁塔上天线的安装位置,确定天馈避雷器与铁塔地的连接长度,做好地线接头。
4, 根据电源模块放置位置,确定地线长度,做好地线接头。
三:开通流程:第一步 给-48V PoE 电源模块加电1, 电源插头红色的线接通信电源工作地(-0V ),直接压在工作地接线排上。
2, 电源插头黑色的线接通信电源-48V ,从-48V 空气开关引出。
3, 接好后测试一下电源插头电压,红黑线电压一般在52-54V 之间。
4, 将电源模块放到网络机柜里面,外壳接好地线。
5, 插好电源插头(POE 供电是将4,5脚(蓝色的一对双绞线)加正向电压,7,8脚(棕色的一对双绞线)加负向电压).6, 用短的直连网线,从电源模块OUT 口引出,测试水晶头4,7脚之间,及5,8脚之间电压是否为48V 左右(4,5脚电压高于7,8脚48V 左右),如正常,说明接线正确,可向基站供电。
7, 将电源线用扎带扎好,固定牢固。

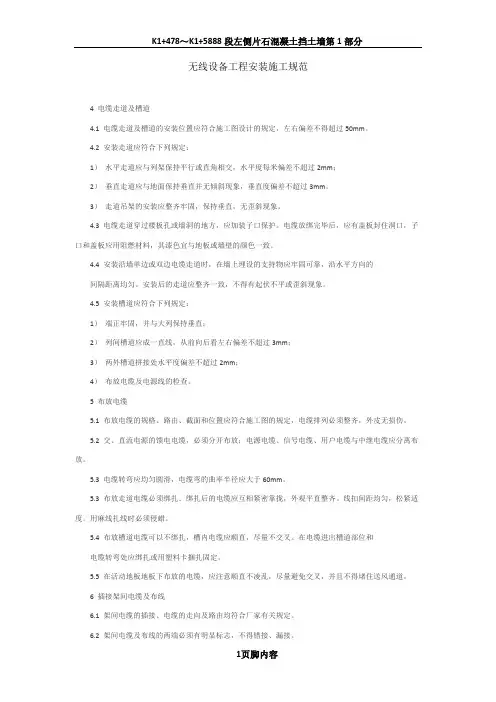

无线设备工程安装施工规范4 电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定,左右偏差不得超过50mm。
4.2 安装走道应符合下列规定:1)水平走道应与列架保持平行或直角相交,水平度每米偏差不超过2mm;2)垂直走道应与地面保持垂直并无倾斜现象,垂直度偏差不超过3mm。
3)走道吊架的安装应整齐牢固,保持垂直,无歪斜现象。
4.3 电缆走道穿过楼板孔或墙洞的地方,应加装子口保护。
电缆放绑完毕后,应有盖板封住洞口,子口和盖板应用阻燃材料,其漆色宜与地板或墙壁的颜色一致。
4.4 安装沿墙单边或双边电缆走道时,在墙上埋设的支持物应牢固可靠,沿水平方向的间隔距离均匀。
安装后的走道应整齐一致,不得有起伏不平或歪斜现象。
4.5 安装槽道应符合下列规定:1)端正牢固,并与大列保持垂直;2)列间槽道应成一直线,从前向后看左右偏差不超过3mm;3)两外槽道拼接处水平度偏差不超过2mm;4)布放电缆及电源线的检查。
5 布放电缆5.1 布放电缆的规格、路由、截面和位置应符合施工图的规定,电缆排列必须整齐,外皮无损伤。
5.2 交、直流电源的馈电电缆,必须分开布放;电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
5.3 电缆转弯应均匀圆滑,电缆弯的曲率半径应大于60mm。
5.3 布放走道电缆必须绑扎。
绑扎后的电缆应互相紧密靠拢,外观平直整齐。
线扣间距均匀,松紧适度。
用麻线扎线时必须侵蜡。
5.4 布放槽道电缆可以不绑扎,槽内电缆应顺直,尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
5.5 在活动地板地板下布放的电缆,应注意顺直不凌乱,尽量避免交叉,并且不得堵住送风通道。
6 插接架间电缆及布线6.1 架间电缆的插接、电缆的走向及路由均符合厂家有关规定。
6.2 架间电缆及布线的两端必须有明显标志,不得错接、漏接。
6.3 插接部位应紧密牢靠,接触良好。
插接端子无折断或弯曲现象。
6.4 架间电缆及布线的外观平直整齐。
通信设备安装说明书尊敬的用户,感谢您选择使用我们的通信设备。
为了确保设备的正常运行和您的使用体验,我们为您提供了以下安装说明。
请在使用设备前仔细阅读并按照步骤进行安装。
一、设备准备1.1. 检查设备完整性:在开始安装之前,请确保所有提供的设备和附件齐全完好,并仔细检查是否有任何损坏或缺损。
1.2. 设备位置选择:选择一个适当的位置放置设备,确保设备与其他电子设备的充分通风和安全距离。
1.3. 连接电源:将设备的电源线插入电源插座,并确保电源供应稳定。
二、设备安装2.1. 连接天线:根据设备图片和说明书,正确连接天线。
请注意天线的朝向和位置,确保获得最佳信号接收。
2.2. 连接网络:根据您的网络提供商提供的信息,将设备与网络连接。
这通常包括连接以太网线或无线网络。
2.3. 接通电源:打开设备的电源开关,并等待设备启动。
在此过程中,请不要断开设备与电源的连接。
2.4. 检查网络连接:确保设备成功连接到网络。
您可以通过设备的显示屏或连接的计算机来进行检查。
三、设备配置3.1. 进入设备管理界面:通过指定的IP地址或者使用设备提供的管理工具,进入设备的管理界面。
3.2. 登录设备管理界面:使用默认或您设定的用户名和密码登录设备管理界面。
请确保您的用户名和密码安全。
3.3. 设置网络参数:根据您的网络环境进行相应的网络参数设置,包括IP地址、子网掩码、网关等。
3.4. 设备功能配置:根据您的需求和使用情况,配置设备的功能设置,如端口转发、无线网络、安全设置等。
四、设备维护4.1. 更新软件:定期检查设备是否可以通过官方渠道升级软件。
在升级之前,请备份您的设备配置以防止数据丢失。
4.2. 定期检查:定期检查设备的各个连接是否正常,并确保设备周围环境干燥、清洁,没有灰尘和异物。
4.3. 注意安全:请确保设备的管理界面和您的用户名、密码等信息安全。
定期更换密码,避免使用弱密码。
五、常见问题排除以下是一些常见问题和解决方法,请在遇到问题时参考:问题1:设备无法连接到网络。
无线接入设备安装手册感谢您购买我们的无线接入设备。
为了让您轻松地完成设备安装,我们为您准备了以下安装手册。
请按照以下步骤进行操作:第一步:找到一个适当的位置首先,您需要找到一个离无线路由器较近的位置来安装设备。
请确保设备的安装位置离其他无线设备和电磁干扰源较远,以确保稳定的无线信号传输。
第二步:连接设备将无线接入设备插入电源插座,并等待设备启动,并确保设备上的指示灯处于稳定工作状态。
然后,使用提供的网线将设备连接到您的无线路由器或交换机的LAN口。
第三步:配置设备打开您的电脑,并使用提供的网线连接到无线接入设备的LAN口。
在浏览器中输入设备的默认IP地址(通常为192.168.0.1或192.168.1.1)并按下“Enter”键。
输入默认用户名和密码(通常为admin/admin),然后按下“登录”按钮。
在设备的管理界面中,根据您的网络类型和设置进行相应的配置。
第四步:测试连接配置完成后,您可以拔掉网线,尝试使用无线网络连接您的设备或电脑来测试连接。
确保无线网络连接稳定,信号强度良好。
以上就是无线接入设备的安装手册。
如果您在安装过程中遇到任何困难,请随时联系我们的技术支持团队。
祝您使用愉快!第五步:优化网络设置一旦您成功连接了无线接入设备,您可能会希望进行一些网络设置的优化,以确保网络性能和安全性。
首先,您可以在设备管理界面中设置无线网络的名称(SSID)和密码。
确保您使用强密码来保护您的无线网络,以防止未经授权的访问。
其次,您可以在设备管理界面中查看无线信号的频道设置。
通常,无线路由器会自动选择最佳的频道,但如果您的无线网络与附近其他网络发生干扰,您可以手动选择一个较少干扰的频道来优化无线信号质量。
另外,您还可以设置访客网络和家长控制等功能,以满足您家庭或办公室网络的特定需求。
第六步:固定安装如果您满意了无线接入设备的位置和配置,您可以考虑进行固定安装,以确保设备的稳定性和安全性。
您可以使用提供的安装支架或者将设备固定在墙壁或天花板上,以适应不同的安装需求。
农村无线宽带设备安装说明
安装要求
1、需要局方在基站提供-48V电源。
2、基站能开能WLAN上网业务。
3、能提供ONU接入和VLAN数据。
4、提供一根网线(60米左右),用于基站天线的信号连到机房交换机中。
产品定位
农村无线宽带接入设备是属于移动WLAN业务中,通过无线方式完成用户最后一公里的接入设备。
将天线和AP安装在基站上,用户端CPE对准基站的天线,采集信号和传输数据。
完成用户宽带接入。
现在先免费试点, 需要移动协助我们安排施工队安装.
通过试点,我们想利用移动丰富的基塔资源和我们的无线覆盖来满足农村用户的宽带接入需求.
结构图
产品参数
深圳市通则技术股份有限公司日期:2011年11月8日。
