《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

第15章　基本放大电路15.1　复习笔记一、共发射极放大电路的组成1．电路结构图15-1是共发射极接法的基本交流放大电路。

图15-1 共发射极基本交流放大电路2．性能指标（1）输入电阻放大电路的输入端用一个等效电阻r i 表示，它称为放大电路的输入电阻，是信号源的负载，即（2）输出电阻放大电路的输出端也可用一电压源表示，它是负载电阻R L 的电源，其内阻r o 称为放大电路的输出电阻。

放大电路的输出电压与输入电压之比，称为放大电路的电压放大倍数。

即o U &iU &二、放大电路的静态分析1．用放大电路的直流通路确定静态值图15-2是图l5-1放大电路的直流通路。

画直流通路时，电容C 1和C 2可视为开路。

图15-2 图15-1交流放大电路的直流通路①由直流通路，可得出静态时的基极电流②由I B 可得出静态时的集电极电流③静态时的集-射极电压则为晶体管集电极电流I C与集-射极电压U CE之间的伏安特性曲线即为输出特性曲线（图15-3）。

在图15-2所示的直流通路中，晶体管与集电极负载电阻R C串联后接于电源U CC。

可列出或图15-3 用图解法确定放大电路的静态工作点这是一个直线方程，其斜率为，在横轴上的截距为U CC，在纵轴上的截距为。

这一直线很容易在图15-3上作出，称为直流负载线。

负载线与晶体管的某条输出特性曲线的交点Q，称为放大电路的静态工作点，由它确定放大电路的电压和电流的静态值。

I B通常称它为偏置电流，简称偏流。

产生偏流的电路，称为偏置电路。

R B称为偏置电阻。

通常是改变R B的阻值来调整偏流I B的大小。

三、放大电路的动态分析1．微变等效电路法放大电路的微变等效电路，就是把非线性元件晶体管所组成的放大电路等散为一个线性电路，也就是把晶体管线性化，等效为一个线性元件。

（1）晶体管的微变等效电路图15-4（b）所示就是晶体管微变等效电路（a ）（b ）图15-4 晶体管及其微变等效电路其中①晶体管的输入电阻②晶体管的电流放大系数③晶体管的输出电阻（2）放大电路的微变等效电路由晶体管的微变等效电路和放大电路的交流通路可得出放大电路的微变等放电路。

电工习题下册答案电工习题下册答案电工习题下册是电工学习过程中的重要辅助资料，通过习题的练习可以帮助学生巩固所学的理论知识，提高解决实际问题的能力。

然而，对于一些习题来说，答案并不总是那么容易找到。

本文将为您提供一些电工习题下册的答案，希望能对您的学习有所帮助。

第一章：电路基础知识1. 电流的方向是由正极流向负极，电子的方向是相反的。

2. 串联电路中，电流相等，电压之和等于总电压。

3. 并联电路中，电压相等，电流之和等于总电流。

4. 电阻的单位是欧姆（Ω），电流的单位是安培（A），电压的单位是伏特（V）。

5. 电阻的计算公式为：电阻 = 电压 / 电流。

第二章：电路分析方法1. 基尔霍夫定律是电路分析中的重要工具，它包括基尔霍夫电流定律和基尔霍夫电压定律。

2. 基尔霍夫电流定律（KCL）：在任何一个节点上，流入节点的电流之和等于流出节点的电流之和。

3. 基尔霍夫电压定律（KVL）：沿着闭合回路的任意一条路径，电压上升之和等于电压下降之和。

4. 用基尔霍夫定律可以解决复杂的电路问题，如电流分布、电压分布等。

第三章：电源和电路元件1. 电源是提供电能的装置，常见的电源有电池、发电机、电网等。

2. 电路元件包括电阻、电容、电感等。

它们分别用来控制电流、储存电荷和储存能量。

3. 电阻是电流的阻碍器，它的阻值决定了通过它的电流大小。

4. 电容是储存电荷的元件，它的容值决定了储存的电荷量。

5. 电感是储存能量的元件，它的感值决定了储存的能量大小。

第四章：交流电路1. 交流电路是指电流方向和大小随时间变化的电路。

2. 交流电路中，电流和电压的关系由欧姆定律和欧姆定律的推广形式——交流欧姆定律来描述。

3. 交流电路中，电压和电流的关系由电阻、电容和电感的阻抗来描述。

4. 交流电路中，阻抗的计算公式为：阻抗 = 电压 / 电流。

5. 交流电路中，功率的计算公式为：功率 = 电压× 电流× cosθ，其中θ为电压和电流的相位差。

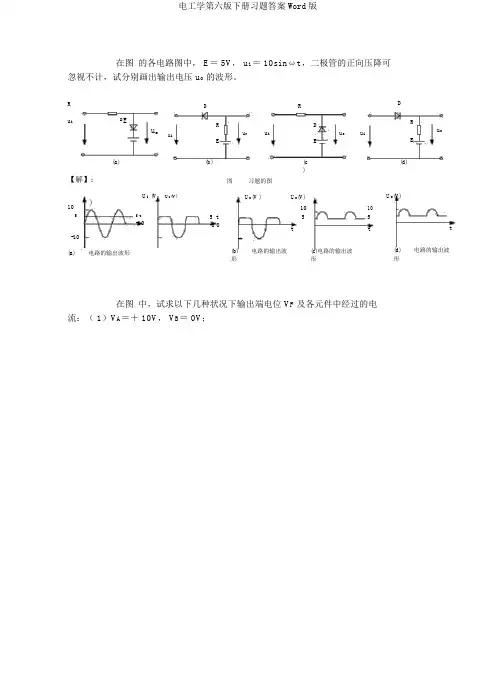

在图的各电路图中， E＝ 5V， u i＝ 10si nωt ，二极管的正向压降可忽视不计，试分别画出输出电压 u o的波形。

Ru i D E(a)【解】：u ou iD RRu iDu iu o u oE E(b)(c)图习题的图DRu oE(d)U i (V U o(V)10)5 5 t-10 -10(a)电路的输出波形U o(V )U o(V)5 t101055-1 0t t(b)电路的输出波(c)电路的输出波形形U o(V)t(d)电路的输出波形在图中，试求以下几种状况下输出端电位 V F及各元件中经过的电流：（ 1）V A＝＋ 10V， V B＝ 0V；（ 2） V A ＝＋ 6V ， V B ＝＋；（ 3） V A ＝ V B ＝＋ 5V ，设二极管的正向电阻为零，反向电阻无量大。

A 优先导通1k ΩD A【解】（： 1）DAVV = 9 ×V1k Ω D BV BV FF1+9 V= 9R1099k ΩVFA = 1mAI DA =I R == 9×10R3 图习题的图B截止， IDBD ＝ 0AB两管都导通，应用节点电压法计算 F（2）设 D 和D V6+，V F=1 1V = <可见D B 管确实都导通。

1 111+1+9I DA =6-3 A=，I DB =-3A=，I R =9 3 A =1×101× 10× 10（ 3） D A 和D B 两管都能导通5 + 5=VFV = 1= , I=A =F1VR1 1R9×1031+ +11 9IDA = IDB=I RmA ==22有两个稳压管 D 和 D ，其稳固电压分别为和，正向压降都是。

假如Z1 Z2要获得 、3V 、6V 、9V 和 14V 几种稳固电压， 这两个稳 压管（还有限流电阻）应当怎样联络？画出各个电路。

【解】：R＋R＋＋R 2 R 1D Z23V6VDDDZ2Z1Z1－－－RR＋＋D Z1Z19VD6VD Z2D Z2－ω tV，二极管D的正向压降可在图 1所示的各电路图中， E = 5V ， u i = 10 sin忽视不计，试分别画出输出电压 u0的波形。

电工学下册习题答案电工学下册习题答案电工学是电气工程专业的一门基础课程，它是电气工程学科体系中的重要组成部分。

下册习题是电工学学习过程中的重要内容，通过解答这些习题，可以巩固和提升对电工学知识的理解和掌握。

本文将为大家提供电工学下册习题的答案，希望对大家的学习有所帮助。

第一章电场与静电场1. 电场强度的定义是什么？答：电场强度是单位正电荷在电场中所受到的力的大小，用矢量E表示。

2. 什么是电势差？答：电势差是单位正电荷从A点移到B点所做的功与该电荷的大小之比，用V 表示。

3. 静电场中电场强度与电势差的关系是什么？答：静电场中，电场强度的方向与电势降低的方向相同。

4. 什么是电容器？答：电容器是由两个导体板和介质组成的装置，用于存储电荷和电能。

5. 电容器的电容量与哪些因素有关？答：电容器的电容量与两个导体板的面积A、介质的介电常数ε和两板间距d 有关，可以用公式C=εA/d表示。

第二章磁场与静磁场1. 什么是磁感应强度？答：磁感应强度是单位正电荷在磁场中所受到的力的大小，用矢量B表示。

答：磁通量Φ定义为磁感应强度B与垂直于磁场的面积A的乘积，用公式Φ=BAcosθ表示。

3. 定义磁场强度的公式是什么？答：磁场强度H定义为单位长度磁通量Φ对磁路长度l的比值，用公式H=Φ/l表示。

4. 什么是磁导率？答：磁导率是介质对磁场的响应能力的度量，用μ表示。

5. 定义磁阻的公式是什么？答：磁阻R定义为磁路长度l对磁导率μ和磁路截面积A的乘积的比值，用公式R=l/(μA)表示。

第三章电磁感应与电磁场1. 什么是法拉第电磁感应定律？答：法拉第电磁感应定律指出，磁场的变化会在闭合电路中产生感应电动势，大小与磁场变化率成正比。

2. 什么是自感和互感？答：自感是指电流通过一个线圈时，在该线圈内部产生的感应电动势。

互感是指两个或多个线圈之间由于磁场的相互作用而产生的感应电动势。

3. 定义感应电动势的公式是什么？答：感应电动势ε的大小等于磁通量Φ对时间t的导数，用公式ε=dΦ/dt表示。

电工学下册知识点总结归纳电工学是电气工程专业的基础课程之一，是学习电气工程相关专业的学生必须掌握的重要知识。

本文将对电工学下册的知识点进行总结归纳，帮助学生系统地掌握和理解这一重要学科的知识。

第一章三相谐波电压与电流的计算1.1 三相电压的波形和相位关系三相电源的电压波形是正弦波，各相之间的电压波形波形相位差为120°，并且大小相同。

三相电压的有效值与线电压的有效值之间的关系是U线=√3U相。

1.2 谐波电压的计算三相电压的谐波电压可以通过傅里叶级数展开进行计算，一般根据电网的谐波特性，选择不同的谐波含量来计算。

对于谐波电压的计算，需要了解电网的拓扑结构和特性参数，一般采用计算机仿真的方法进行计算。

1.3 谐波电压的影响谐波电压会导致电网中谐波电流的产生，同时还会引起谐波损耗，产生谐波干扰等问题。

对于这些问题，可以通过合理设计电网结构和选用合适的电器设备来解决。

1.4 三相不平衡电压的影响三相不平衡电压会导致电网中产生不平衡电流，同时还会引起功率因数下降，电动机转矩不均衡等问题。

对于这些问题，一般采用对称分量法进行分析和解决。

第二章电力系统的短路计算2.1 短路电流的计算电力系统的短路电流可以通过对称分量法进行计算，也可以通过有限元分析法进行计算。

对于电力系统的短路电流计算，需要结合电网的拓扑结构和特性参数来进行计算。

2.2 短路电流的影响短路电流会导致电网设备受到过载，同时还会引起电网的故障和事故。

对于这些问题，可以通过合理设计电网结构和选用合适的电器设备来解决。

2.3 短路电流的保护短路电流保护是保护电网设备不受到过载和损坏的重要手段。

对于短路电流保护，可以采用过流保护，零序保护和接地故障保护等方式来进行保护。

第三章电力系统的过电压计算3.1 过电压的产生过电压主要由电网中突然的负荷变化，系统故障和雷电等原因所引起。

对于这些问题，需要合理设计电网结构和选用合适的电器设备来解决。

3.2 过电压的计算过电压的计算可以采用瞬态分析法和频域分析法进行计算。

电工学习题2014-下册..第14章半导体器件一、选择题1、对半导体而言，其正确的说法是（）。

（1）P型半导体中由于多数载流子为空穴，所以它带正电。

（2）N型半导体中由于多数载流子为自由电子，所以它带负电。

（3）P型半导体和N型半导体本身都不带电。

2、在图14-1所示电路中，Uo为（）。

（1）-12V （2）-9V （3）-3V-+图14-1+o--图14-33、在图14-2所示电路中，二极管D1、D2、D3的工作状态为（）。

（1）D1、D2截止，D3导通（2）D1截至，D2、D3导通（3）D1、D2、D3均导通4、在图14-3所示电路中，稳压二极管Dz1和Dz2的稳定电压分别为5V和7V，其正向压降可忽略不计，则Uo为（）。

（1）5V （2）7V （3）0V5、在放大电路中，若测得某晶体管的三个极的电位分别为6V，1.2V和1V，则该管为（）。

（1）NPN型硅管（2）PNP型锗管（3）NPN型锗管6、对某电路的一个NPN型的硅管进行测试，测得UBE>0，UBC>0，UCE>0，则此管工作在（）。

（1）放大区（2）饱和区（3）截至区7、晶体管的控制方式为（）。

（1）输入电流控制输出电压（2）输入电流控制输出电流（3）输入电压控制输出电压二、判断题1、晶体管处于放大区，其PN结一定正偏。

（）2、三极管由二极管构成的，三极管具有放大作用，故二极管也具有放大作用。

（）3、二极管正向导通，反向截止，当反向电压等于反向击穿电压时，二极管失效了，故所有的二极管都不可能工作在反向击穿区。

（）三、填空题1、若本征半导体中掺入某5价杂质元素，可成为，其多数载流子为。

若在本征半导体中掺入某3价杂质元素，可成为，其少数载流子为。

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除2资料内容仅供您学习参考，如有不当之处，请联系改正或者删除32、PN 结的P 区接电源的正极，N 区接负极称PN 结为 ，PN 结的P 区接电源的负极，N 区接正极称PN 结为 。

第10章电子电路中常用的元件习题参考答案一、填空题：1. PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时阻断的特性。

2. 硅晶体管和锗晶体管工作于放大状态时，其发射结电压U BE分别为0.7 V 和0.3 V。

3. 晶体三极管有两个PN结，分别是发射结和集电结，分三个区域基区、发射区和集点区。

晶体管的三种工作状态是放大状态、饱和状态和截止状态。

4. 一个NPN三极管发射结和集电结都处于正偏，则此三极管处于饱和状态；其发射结和集电结都处于反偏时，此三极管处于截止状态；当发射结正偏、集电结反偏时，三极管为放大状态。

5. 物质按导电能力强弱可分为导体、绝缘体和半导体。

6. 本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。

7. 某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为发射极，管脚“2”为基极，管脚“3”为集电极，且属于锗材料PNP型三极管。

8. 稳压管是一种特殊物质制造的面接触型硅二极管，工作在特性曲线的反向击穿区。

三、选择题：1. 处于截止状态的三极管，其工作状态为（B）。

A、发射结正偏，集电结反偏；B、发射结反偏，集电结反偏；C、发射结正偏，集电结正偏；D、发射结反偏，集电结正偏。

2. P型半导体是在本征半导体中加入微量的（ A ）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3. 稳压二极管的正常工作状态是（C）。

A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。

4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。

A、PNP管，CBE；B、NPN管，ECB；C、NPN管，CBE；D、PNP 管，EBC。

5. 用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于（ D ）。

电工学下册课后习题答案电工学下册课后习题答案电工学是电气工程专业的一门重要课程，涵盖了电路分析、电力系统、电机与变压器等内容。

在学习过程中，课后习题是检验学生对知识掌握程度的重要途径。

下面将为大家提供电工学下册课后习题的详细解答，希望能够帮助大家更好地理解和应用电工学的知识。

1. 电路分析1.1 串联电路题目：如图所示，已知电源电压为12V，电阻R1为10Ω，电阻R2为20Ω，求电路中的总电流和总电阻。

解答：根据串联电路的特点，电路中的总电流等于电源电压除以总电阻，即I = U/R。

所以总电流为12V/(10Ω+20Ω) = 0.4A。

总电阻为10Ω+20Ω = 30Ω。

1.2 并联电路题目：如图所示，已知电源电压为24V，电阻R1为15Ω，电阻R2为25Ω，求电路中的总电流和总电阻。

解答：根据并联电路的特点，电路中的总电流等于电源电压除以总电阻，即I = U/R。

所以总电流为24V/(1/15Ω+1/25Ω) = 9A。

总电阻为(1/15Ω+1/25Ω)^(-1) = 9Ω。

2. 电力系统2.1 三相电路题目：如图所示，已知三相电源的线电压为380V，电阻R1为20Ω，电阻R2为30Ω，求电路中的总电流和总电阻。

解答：根据三相电路的特点，电路中的总电流等于线电压除以总电阻，即I = U/R。

所以总电流为380V/(20Ω+30Ω) = 6.33A。

总电阻为20Ω+30Ω = 50Ω。

2.2 电力传输题目：某电力公司需要将发电厂产生的电能通过输电线路传输到远处的城市，已知输电线路的电阻为0.1Ω/km，线路长度为100km，输电电压为220kV，求输电线路的电流和功率损耗。

解答：根据输电线路的特点，电流等于输电电压除以线路电阻，即I = U/R。

所以电流为220kV/0.1Ω/km * 100km = 2200A。

功率损耗等于电流的平方乘以线路电阻，即P = I^2 * R。

所以功率损耗为2200A^2 * 0.1Ω/km * 100km = 4840000W = 4.84MW。

电工学第七版下册知识点及相关习题摘要秦曾煌主编总体内容概况14章半导体二极管晶体管的基本知识15章基本放大电路（共发射极放大电路等）16章集成运算放大器基本运算17章电路中的反馈（主要是负反馈知识）18章直流稳压电源（整流电路，滤波器，稳压电路）以上为模拟电路，以下为数字电路20章门电路及其组合（数字进制编码器译码器）21章触发器知识点及对应例题和习题14章6页半导体特性，N型半导体和P型半导体8页PN结10页二极管特性例14.3.1 14页稳压二极管例14.4.3 14.23页双极型晶体管例14.5.1习题14.3.1----14.4.2 14.3.6 二极管及稳压二极管导电性14.5.1---14.5.6 14.5.9 双极型晶体管分析15章38--40页共发射极放大电路，及静态值确定例15.2.145页动态分析例15.3.1 49页输入信号图解分析52页分压式偏置放大电路例15.4.1 60页射极输出器性质71页共模抑制比习题15.2.1---15.2.4 15.2.5 15.2.7 共发射极放大电路15.3.1----15.7.1 15.3.5 15.4.3 偏置放大电路射极输出器差分电路16章95.96页运算放大器98.99页理想运放例16.1.1100--105页比例运算加减法运算例16.2.3112页电压比较器例16.3.1习题16.2.1---16.2.5 16.2.6 16.2.7 16.2.13 比例运算16.3.1，16.3.2电压比较器17章132页正反馈和负反馈的判别133---136页负反馈的四种类型141页表17.2.1 负反馈对输入电阻和输出电阻的影响146页RC振荡电路习题17.1.1---17.2.4 负反馈及类型判定17.2.5,17.3.1，17.2.7，17.2.9负反馈的计算18章158页单相半波整流电路例18.1.1 159页单相桥式整流电路167页RC滤波器例18.2.1习题18.1.1--18.1.4 整流电路18.2.1--18.3.3 滤波和稳压电路18.1.6 18.1.7 18.3.4 直流稳压电源综合20章222--224页数制的转化227--229页基本逻辑门电路图20.2.2 20.2.3 20.2.4 231--232页基本逻辑门电路组合图20.2.5 20.2.6 20.2.7 250.251页逻辑代数运算254页逻辑运算实例259页由逻辑图得状态表例20.6.1 20.6.2 262页由状态表得逻辑图例20.6.3 例20.6.4 269页编码器273页译码器习题20.1.1 20.1.2 进制转换20.2.1--20.5.3 门电路逻辑式20.5.4--20.6.6 门电路组合运算20.5.8--20.5.11 逻辑式和逻辑图的转化20.5.12---20.5.13 逻辑式化简21章298页RS触发器。
