SZL6-SZL8燃煤锅炉 技术参数

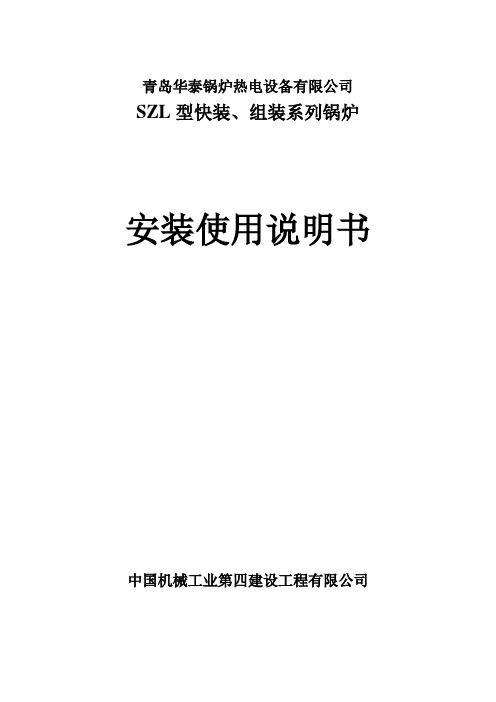

青岛华泰锅炉热电设备有限公司SZL型快装、组装系列锅炉安装使用说明书中国机械工业第四建设工程有限公司目录产品介绍一、结构及工作流程二、主要特点及参数三、出厂简况四、型号含义安装说明一、安装前的准备工作二、锅炉大件的安装三、引风机的安装四、烟囱和烟道连接管的安装五、鼓风机的安装六、炉排调速箱的安装七、除渣机的安装八、电气控制箱的安装九、管道、阀门、仪表的安装十、省煤器、除尘器的安装十一、水压试验使用说明一、烘炉和煮炉前的检查二、烘炉和煮炉三、升火四、调整安全阀五、热工运行参数的整定六、供热、供气及试运行七、正常运行操作㈠锅炉的给水调节㈡锅炉的燃烧调节㈢锅炉的出渣及清灰㈣炉内水质调节㈤日常运行中操作注意事项八、停炉九、维护保养十、受压元件的检验和水压试验说明产品介绍一、结构及工作流程SZL型系列锅炉是双锅筒纵置式水管锅炉，具有结构合理、性能可靠、安装方便等优点。

该型锅炉前部装有光管水冷壁组成的炉膛，后部上下锅筒之间布置对流管束，蒸汽锅炉上锅筒内装有汽水分离和连续排污装置，热水锅炉上锅筒内装有配水装置，下锅筒及下集箱均装有定期排污装置，锅炉尾部装有省煤器及除尘器。

燃烧设备采用轻型链条炉排，由多级或无级调速机构传动，操作方便调节灵活，由于沿锅炉纵向不同燃烧区段的燃烧强度不同，所需风量也不同，所以沿纵向炉排下设有独立风室，空气由鼓风机鼓入总风道后，经过调风机构进入炉排下部各风室，各风室独立配风，锅炉容量6吨/时及以上时采用双侧进风。

配风调节精确、燃烧控制合理。

燃料经上煤装置加入煤斗，落在炉排上进入炉膛燃烧，高温烟气经过后拱上部燃烬室，经过各级对流管束进入省煤器，经除尘器除尘后，由引风机抽引，通过烟囱排向大气。

蒸汽锅炉的给水经钠离子交换器软化处理后汇集于软水箱内，通过离心泵送入省煤器，经省煤器预热后进入锅筒。

（如用户要求给水除氧可配置除氧器）。

热水锅炉的回水由循环泵将其全部或部分经省煤器预热后进入上锅筒。

二、主要特点及参数1、设计燃用煤种为中等热值（17700-21000KJ/Kg）的AⅡ类烟煤，适用于国内大多数地区的燃煤，另外，也可以燃烧木柴、甘蔗渣等工业废料。

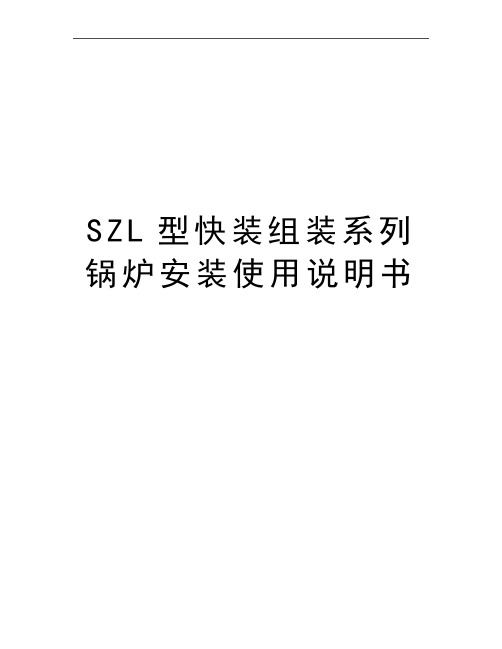

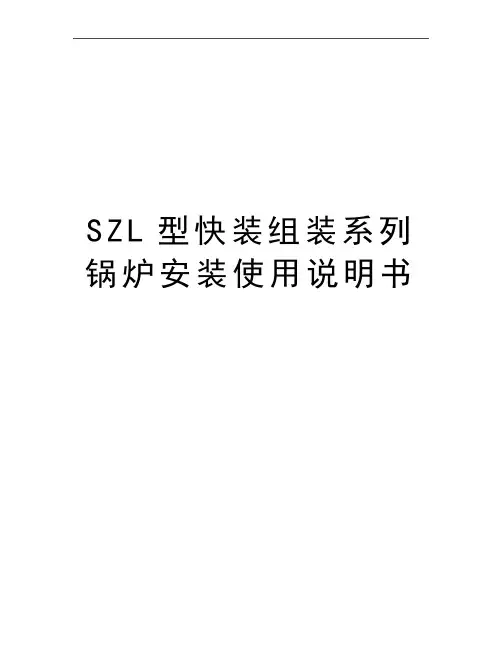

S Z L型快装组装系列锅炉安装使用说明书青岛华泰锅炉热电设备有限公司SZL型快装、组装系列锅炉安装使用说明书中国机械工业第四建设工程有限公司目录产品介绍一、结构及工作流程二、主要特点及参数三、出厂简况四、型号含义安装说明一、安装前的准备工作二、锅炉大件的安装三、引风机的安装四、烟囱和烟道连接管的安装五、鼓风机的安装六、炉排调速箱的安装七、除渣机的安装八、电气控制箱的安装九、管道、阀门、仪表的安装十、省煤器、除尘器的安装十一、水压试验使用说明一、烘炉和煮炉前的检查二、烘炉和煮炉三、升火四、调整安全阀五、热工运行参数的整定六、供热、供气及试运行七、正常运行操作㈠锅炉的给水调节㈡锅炉的燃烧调节㈢锅炉的出渣及清灰㈣炉内水质调节㈤日常运行中操作注意事项八、停炉九、维护保养十、受压元件的检验和水压试验说明产品介绍一、结构及工作流程SZL型系列锅炉是双锅筒纵置式水管锅炉，具有结构合理、性能可靠、安装方便等优点。

该型锅炉前部装有光管水冷壁组成的炉膛，后部上下锅筒之间布置对流管束，蒸汽锅炉上锅筒内装有汽水分离和连续排污装置，热水锅炉上锅筒内装有配水装置，下锅筒及下集箱均装有定期排污装置，锅炉尾部装有省煤器及除尘器。

燃烧设备采用轻型链条炉排，由多级或无级调速机构传动，操作方便调节灵活，由于沿锅炉纵向不同燃烧区段的燃烧强度不同，所需风量也不同，所以沿纵向炉排下设有独立风室，空气由鼓风机鼓入总风道后，经过调风机构进入炉排下部各风室，各风室独立配风，锅炉容量6吨/时及以上时采用双侧进风。

配风调节精确、燃烧控制合理。

燃料经上煤装置加入煤斗，落在炉排上进入炉膛燃烧，高温烟气经过后拱上部燃烬室，经过各级对流管束进入省煤器，经除尘器除尘后，由引风机抽引，通过烟囱排向大气。

蒸汽锅炉的给水经钠离子交换器软化处理后汇集于软水箱内，通过离心泵送入省煤器，经省煤器预热后进入锅筒。

（如用户要求给水除氧可配置除氧器）。

热水锅炉的回水由循环泵将其全部或部分经省煤器预热后进入上锅筒。

燃煤锅炉就是燃料为煤炭的锅炉，是指经过燃煤在炉膛中释放热量，把热媒水加热到一定温度（或压力）的热能动力设备。

以前，工业生产的主力军是燃煤锅炉。

但是随着居民生活水平的提高，环保意识的增强以及国家大力提倡节能减排等，燃煤锅炉因运行过程中产生大量的废气、废烟等而被禁止使用。

但是基于我国的资源现状，少数地区没有生物质或者天然气等燃料供应，所以仍然允许新建燃煤锅炉。

据了解，燃煤锅炉参数范围广，产品容量1 - 100吨均可制造。

同时燃煤锅炉优化燃烧设备和燃烧室结构，设计出强化煤燃烧、燃尽的技术，烟道尾部采用烟气净化技术，以减少燃料不完全燃烧带来的污染。

燃煤锅炉主要分成两种炉型：1.循环流化床锅炉，煤种适应性广，效率高，可达89%以上，且低氮环保；2.链条炉排锅炉，效率可达82%以上，锅炉设备投资较低，操作方便，负荷调整范围宽。

下面给大家介绍一下不同型号燃煤锅炉的具体参数：
链条炉排锅炉：
循环流化床锅炉：
选购一台燃煤锅炉设备，价格也是很多锅炉需求企业比较关心的问题，俗话说一分价钱一分货，质量过硬的燃煤锅炉不但能为您的生产运营节省成本、时间，而且也能有效地提高生产效率。

但是燃煤锅炉的价格受锅炉本体的规格，型
号，以及所需配置的锅炉辅机等因素影响，价格不能一概而论，大家可根据自己的需求询问专业的锅炉厂家。

中正锅炉的燃煤锅炉具有出力足、排放低、节能佳的技术优势，自动化程度高，率先实现了燃料供应、出灰、出渣机械化，更重要的是，定制的燃煤锅炉系统热效率比行业常规锅炉系统高5%以上。

燃煤锅炉燃料适应性广：循环流化床可适用煤、矸石、垃圾、污泥等多种燃料；链条式燃煤锅炉可适用如烟煤、贫煤、无烟煤等，可广泛应用于各行各业。

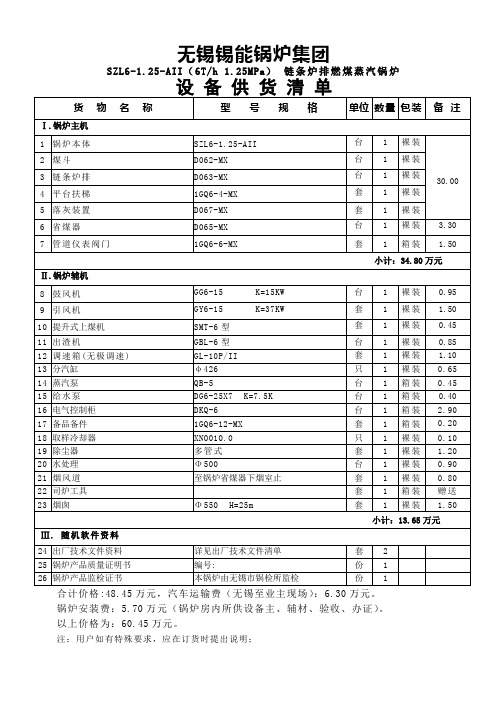

无锡锡能锅炉集团S ZL 6-1.25-A II （6T/h 1.25MP a ） 链条炉排燃煤蒸汽锅炉设 备 供 货 清 单货 物 名 称型 号 规 格 单位 数量 包装 备 注Ⅰ.锅炉主机 1 锅炉本体 SZL6-1.25-AII 台 1 裸装30.002 煤斗 D062-MX 台 1 裸装3 链条炉排 D063-MX 台 1 裸装4 平台扶梯 1GQ6-4-MX 套 1 裸装5 落灰装置 D067-MX 套 1 裸装6 省煤器 D065-MX 台 1 裸装 3.307 管道仪表阀门1GQ6-6-MX套1箱装1.50 小计：34.80万元Ⅱ.锅炉辅机 8 鼓风机 GG6-15 K=15KW 台 1 裸装 0.95 9 引风机 GY6-15 K=37KW 套 1 裸装 1.50 10 提升式上煤机 SMT-6型 套 1 裸装 0.45 11 出渣机GBL-6型 台 1 裸装 0.85 12 调速箱(无极调速) GL-10P/II 套 1 裸装 1.10 13 分分汽缸 φ426只 1 裸装 0.65 14 蒸汽泵 QB-5台 1 箱装 0.45 15 给水泵 DG6-25X7 K=7.5K 台 1 箱装 0.40 16 电气控制柜 DKQ-6 台 1 箱装 2.90 17 备品备件 1GQ6-12-MX 套 1 箱装 0.20 18 取样冷却器 XN0010.0 只 1 裸装 0.10 19 除尘器 多管式 套 1 裸装 1.20 20 水处理 Φ500台 1 裸装 0.90 21 烟风道 至锅炉省煤器下烟室止 套 1 裸装 0.80 22 司炉工具套 1 箱装 赠送 23 烟囱Φ550 H=25m套1裸装1.50小计：13.65万元Ⅲ. 随机软件资料 24 出厂技术文件资料 详见出厂技术文件清单 套 2 25 锅炉产品质量证明书 编号:份 1 26 锅炉产品监检证书本锅炉由无锡市锅检所监检份1合计价格:48.45万元，汽车运输费（无锡至业主现场）：6.30万元。

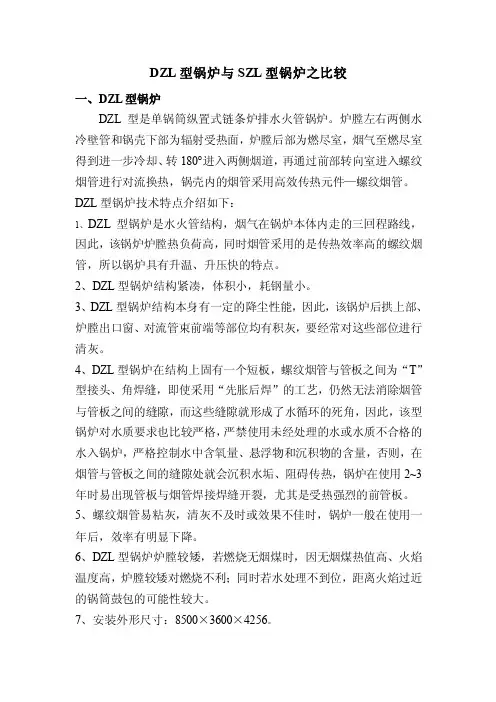

DZL型锅炉与SZL型锅炉之比较一、DZL型锅炉DZL型是单锅筒纵置式链条炉排水火管锅炉。

炉膛左右两侧水冷壁管和锅壳下部为辐射受热面，炉膛后部为燃尽室，烟气至燃尽室得到进一步冷却、转180°进入两侧烟道，再通过前部转向室进入螺纹烟管进行对流换热，锅壳内的烟管采用高效传热元件—螺纹烟管。

DZL型锅炉技术特点介绍如下：1、DZL型锅炉是水火管结构，烟气在锅炉本体内走的三回程路线，因此，该锅炉炉膛热负荷高，同时烟管采用的是传热效率高的螺纹烟管，所以锅炉具有升温、升压快的特点。

2、DZL型锅炉结构紧凑，体积小，耗钢量小。

3、DZL型锅炉结构本身有一定的降尘性能，因此，该锅炉后拱上部、炉膛出口窗、对流管束前端等部位均有积灰，要经常对这些部位进行清灰。

4、DZL型锅炉在结构上固有一个短板，螺纹烟管与管板之间为“T”型接头、角焊缝，即使采用“先胀后焊”的工艺，仍然无法消除烟管与管板之间的缝隙，而这些缝隙就形成了水循环的死角，因此，该型锅炉对水质要求也比较严格，严禁使用未经处理的水或水质不合格的水入锅炉，严格控制水中含氧量、悬浮物和沉积物的含量，否则，在烟管与管板之间的缝隙处就会沉积水垢、阻碍传热，锅炉在使用2~3年时易出现管板与烟管焊接焊缝开裂，尤其是受热强烈的前管板。

5、螺纹烟管易粘灰，清灰不及时或效果不佳时，锅炉一般在使用一年后，效率有明显下降。

6、DZL型锅炉炉膛较矮，若燃烧无烟煤时，因无烟煤热值高、火焰温度高，炉膛较矮对燃烧不利；同时若水处理不到位，距离火焰过近的锅筒鼓包的可能性较大。

7、安装外形尺寸：8500×3600×4256。

二、SZL型锅炉SZL型锅炉是双锅筒纵置式链条炉排水管锅炉。

此种锅炉的本体由纵置的上、下锅筒和水冷壁管、对流管组成。

炉膛四周布满水冷壁管子作为辐射受热面，炉膛后部为燃尽室，上下锅筒之间布置有密排的对流管束作为对流受热面，烟气从炉膛出口进入燃尽室，然后流通进对流管束。

容量：2～25T/H
1.4～17.5MW
蒸发压力：1.0～2.5MPa
蒸汽温度：184℃～400℃
热水温度：95℃～130℃
炉型：自然循环、强制循环、热水两用
燃烧方式：层燃锅炉
出厂形式：快装、组装
燃料：烟煤、贫煤、无烟煤、褐煤、木柴（屑）、草渣、稻糠、糠醛渣等
DZL系列是单锅筒卧式三回程快装水火管锅炉，锅炉蒸发量1～4t/h，工作压力0.7～1.6Mpa，饱和蒸汽温度。

热水锅炉容量为0.7～2.8MW，出水温度95～115℃，回水温度为70℃，工作压力为0.7～1.0Mpa。

炉膛左右侧装有光管水冷壁管，上连锅筒，下连两侧集箱和前后墙组成燃烧室，在锅筒内部置两束烟管，在炉膛燃烧后的烟气在烟管内作两个回程纵向冲刷后，引至尾部单独布置的铸铁省煤器，最后经除尘器排入烟囱。

锅炉下部为燃烧设备，采用轻型链条炉排，本锅炉配有上煤机、出渣机、电控箱，可实现上煤出渣机械化及给水自动控制。

本系列锅炉具有结构紧凑，外形尺寸小，单层布置，安装周期短，基建投资少等优点。

无锡中正锅炉有限公司目录一、致用户1、特别事项2、产品基本要求3、燃料选择4、风机使用5、使用压火6、保修政策二、产品简介1、结构简介2、性能特点3、出厂概况三、锅炉安装四、煮炉五、热态调试六、锅炉使用七、锅炉运行监测事项八、停炉说明九、维修保养十、水质管理十一、锅炉检验十二、经济运行与操作十三、起吊与基础十四、司炉与机修一、致用户尊敬的用户，衷心感谢您对我们的信任，选用本厂产品。

为了使您迅速了解和正确掌握本产品的使用方法，发挥本产品的最佳性能，获得预期的经济效益，敬请认真阅读本产品说明书。

对掌握本产品性能和排除故障，本说明书会带给您有益的启示和帮助。

1、特别事项：1）、操作锅炉的人员应经过专业培训并取得操作证。

2）、锅炉安装必须经专业的安装公司并取得使用许可证。

3）、锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。

4）、锅炉禁止超过设计规范使用及强行限制安全保护装置的正常工作。

5）、安装、使用、维修、保养等必须按国家相应的规定进行。

6）、在为对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。

7）、锅炉设备在运行时必须有专人值守；晚上压火必须有人值班。

如果不按以上要求及本操作使用说明书进行锅炉操作，引发的质量问题，我公司将不负责对产品的免费保修及事故责任。

2、产品基本要求：1）、对燃料必须符合燃烧设备自身的设计使用要求，对燃料的成分、热值、杂质等必须符合燃烧设备及锅炉产品的设计要求。

2）、锅炉辅机设备与供水设备及其它配套的设备，如果用户不需要我公司提供，则必须保证用户自己提供的设备符合我公司产品设计的要求，如因用户配套设备的问题而引起产品任何质量问题的，本公司概不负责；如用户需要自己配套其它设备的，必须按公司的提供的要求进行配套设备的购买，且购买回来的产品必须经过我公司的确认。

3）、锅炉安装完毕应进行冷态调试并预紧炉排，防止炉排热态时起拱跑偏。

4吨生物质锅炉SZL4-1.25-T
6吨生物质锅炉SZL6-1.25-T
8吨生物质锅炉SZL8-1.25-T 10吨生物质锅炉SZL10-1.25-T
4吨生物质锅炉技术参数
生物质颗粒——生物燃料（木屑、废报纸、秸秆、木柴、稻壳等）经机械压缩制成，热值能提高到4500大卡！可以被锅炉使用。

生物质锅炉是以生物质颗粒为燃料的锅炉，很多人以为生物质锅炉和燃煤锅炉是一回事，这是错误的！
错误原因——只看外形！而忽略了锅炉设计步燃料热值！不同燃料设计出来的锅炉是不一样的！
尽管生物质锅炉和燃煤锅炉都是链条炉外形几乎没差别，但是由于燃料热值不一样（生物质颗粒热值4500大卡，煤的热值5000大卡），导致生物质锅炉受热面积比燃煤锅炉要大，内部结构来看就是生物质锅炉炉膛比较高！
