中华人民共和国行业标准城市桥梁养护技术规范Technical code of maintenance for city bridgeCJJ 99---2003J 281---20032 0 0 3北京中华人民共和国建设部公告第201号建设部关于发布行业标准《城市桥梁养护技术规范》的公告现批准《城市桥梁养护技术规范》为行业标准，编号为CJJ 99—2003，自2004年3月1日起实施。
其中，第3．0．12、4．3．15、4．4．3、5．4．4、5．4．10、5．6．11、5．7．2、5．8．1、5．8．6、5．9．1、5．9．6、5．9．12、6．1．3、8．0．4、11．0．1条为强制性条文，必须严格执行。
本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2003年12月4日3前言根据建设部建标[2002]84号文的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国内先进标准，并在广泛征求意见的基础上，制定了本规范。
本规范的主要技术内容是：总则、符号和代号、一般规定、桥梁检测评估、上部结构养护、下部结构养护、桥梁抗震设施的养护、人行通道的养护、隧道养护、附属设施养护、超重车辆过桥措施和养护工程的检查及验收。
本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。
主编单位：北京市市政工程管理处(地址：北京市朝阳区和平里砖角楼南里，邮政编码：100013) 参编单位：上海市市政工程管理处沈阳市市政工程养护管理处广州市市政工程维修处西安市市政工程管理处清华大学土木工程系同济大学土木工程学院中南大学土木建筑学院主要起草人：杨树丛任明星陈祖勋冯健理任辉罗时柳王德信聂建国熊学玉罗小勇商国平樊健生张列学王岚4目次1 总则 (1)2符号、代号 (2)2．1符号 (2)2．2代号 (2)3一般规定 (4)4城市桥梁的检测评估 (7)4．I一般要求 (7)4．2经常性检查 (8)4．3定期检测 (9)4．4特殊检测 (12)4．5城市桥梁技术状况评估方法 (14)5上部结构养护 (19)5．1桥面系 (19)5．2伸缩装置 (21)5．3桥梁支座 (23)5．4钢筋混凝土及预应力混凝土桥梁 (25)5．5圬工拱桥 (27)5．6钢结构梁 (28)5．7钢．混凝土组合梁 (34)5．8吊桥和吊杆拱桥 (35)5．9斜拉桥 (37)6下部结构养护 (42)6．1墩台 (42)6．2基础 (43)7城市桥梁抗震设施的养护 (45)58人行通道养护 (46)9隧道养护 (47)10附属设施养护 (50)10．1排水设施 (50)10．2防护设施 (50)10．3挡墙、护坡………………………………………………5l10．4人行天桥的附属物 (51)10．5声屏障、灯光装饰…………………………………………5l10．6调治构造物 (52)10．7桥头搭板 (52)11超重车辆过桥措施…………………………………………s312养护工程的检查及验收 (54)附录A城市桥梁日常巡检日报表 (56)附录B城市桥梁资料卡 (57)附录C城市桥梁设备量年报表 (60)附录D评分等级、扣分表 (61)附录E城市桥梁监控测试 (75)附录F结构定期检测现场记录表 (77)附录G伸缩装置定位计算 (81)本规范用词说明 (84)条文说明 (85)目次1 总则 (1)2符号、代号 (2)2.1符号 (2)2.2代号 (2)3一般规定 (4)4城市桥梁的检测评估 (7)4.l 一般要求 (7)4．2经常性检查 (8)4．3定期检测 (9)4.4特殊检测 (12)4．5城市桥梁技术状况评估方法 (14)5上部结构养护 (19)5.l 桥面系 (19)5.2伸缩装置 (21)5.3桥梁支座 (23)5.4钢筋混凝土及预应力混凝土桥梁 (25)5.5圬工拱桥 (27)5.6钢结构梁 (28)5．7钢-混凝土组合梁 (34)5．8吊桥和吊杆拱桥 (35)5．9斜拉桥 (37)6下部结构养护 (42)6．1墩台 (42)6．2基础 (43)7城市桥梁抗震设施的养护 (45)8人行通道养护 (46)9隧道养护 (47)10附属设施养护 (50)10．1排水设施 (50)10．2防护设施 (50)10．3挡墙、护坡 (51)10．4人行天桥的附属物 (51)10．5声屏障、灯光装饰 (51)10．6调治构造物 (52)10．7桥头搭板 (52)11超重车辆过桥措施 (53)12养护工程的检查及验收 (54)附录A城市桥梁日常巡检日报表 (56)附录B城市桥梁资料卡 (57)附录c城市桥梁设备量年报表 (60)附录D评分等级、扣分表 (61)附录E城市桥梁监控测试 (75)附录F结构定期检测现场记录表 (77)附录G伸缩装置定位计算 (81)本规范用词说明 (84)条文说明 (85)62符号、代号2．1 符号2·1·1 L——相邻墩台间跨径长度。
桥梁检测报告范文一、背景介绍本次桥梁检测是对座城市内一座长期运行的桥梁进行的全面安全评估。
该桥梁位于市区主要交通要道上，日常承受大量车辆和行人通行。
为确保公众交通安全，防止桥梁结构出现安全隐患，特对该桥梁进行全面检测与评估。
二、检测方法本次检测采用了多种综合性检测方法，包括现场实地观察、非破坏检测技术和结构力学分析。
现场观察主要通过人工目视和摄像设备记录桥梁的整体情况，包括病害、变形、龟裂等。
非破坏检测技术主要包括超声波探伤、雷达检测等，用于评估桥梁各结构部位的材料状况以及隐藏病害。
结构力学分析通过应力-应变理论，采用数学模型对桥梁进行力学分析，评估结构安全性。
三、检测结果1.桥梁外观：经过现场观察，桥梁外观整体完好，未发现明显的损伤或变形。
局部区域存在一些细小的龟裂现象，但对整体结构安全性没有明显影响。
2.结构材料：通过超声波和雷达检测技术，桥梁主要结构材料的状况良好，无明显腐蚀、裂缝和松动现象。
只有少数混凝土构件表层存在微小龟裂，但未对结构强度造成重大威胁。
3.桥梁承重力：结构力学分析结果显示，在正常工作状态下，桥梁具备足够的承载能力，满足正常车辆和行人通行的需求。
即使在瞬时超载荷载下，也不会对桥梁结构造成破坏。
4.桥梁振动：通过应变力学分析，桥梁在正常情况下，振动幅度较小，不会对通行安全造成明显影响。
四、建议1.日常维护：桥梁管理部门应加强桥梁的日常巡视和维护工作，定期对桥面、桥栏、伸缩缝等进行全面检查，修复细小龟裂和病害，确保桥面平坦、无积水，保障行人和车辆通行安全。
2.强化防腐措施：桥梁结构存在一些混凝土构件表层的微小龟裂，应采取防腐措施，避免进一步侵蚀。
在必要的时候，可采取补强措施，增加结构承载能力。
3.定期检测：为了及时发现潜在的病害和变形，减少事故风险，建议定期对桥梁进行综合性检测。
根据现有情况，初步建议每年进行全面检测一次，并在必要时进行局部加固。
五、结论根据本次桥梁检测结果，该桥梁整体结构安全性较高，能够正常承载车辆和行人通行需求。

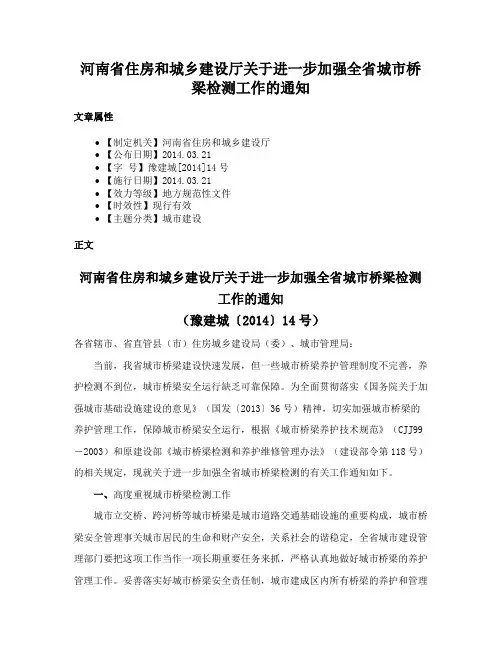

河南省住房和城乡建设厅关于进一步加强全省城市桥梁检测工作的通知文章属性•【制定机关】河南省住房和城乡建设厅•【公布日期】2014.03.21•【字号】豫建城[2014]14号•【施行日期】2014.03.21•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城市建设正文河南省住房和城乡建设厅关于进一步加强全省城市桥梁检测工作的通知（豫建城〔2014〕14号）各省辖市、省直管县（市）住房城乡建设局（委）、城市管理局：当前，我省城市桥梁建设快速发展，但一些城市桥梁养护管理制度不完善，养护检测不到位，城市桥梁安全运行缺乏可靠保障。
为全面贯彻落实《国务院关于加强城市基础设施建设的意见》（国发〔2013〕36号）精神，切实加强城市桥梁的养护管理工作，保障城市桥梁安全运行，根据《城市桥梁养护技术规范》（CJJ99－2003）和原建设部《城市桥梁检测和养护维修管理办法》（建设部令第118号）的相关规定，现就关于进一步加强全省城市桥梁检测的有关工作通知如下。
一、高度重视城市桥梁检测工作城市立交桥、跨河桥等城市桥梁是城市道路交通基础设施的重要构成，城市桥梁安全管理事关城市居民的生命和财产安全，关系社会的谐稳定，全省城市建设管理部门要把这项工作当作一项长期重要任务来抓，严格认真地做好城市桥梁的养护管理工作。
妥善落实好城市桥梁安全责任制，城市建成区内所有桥梁的养护和管理都要把责任落实到具体单位。
对产权属于其他部门或责任不清的，要尽快报告当地政府，明确责任主体，解决职责缺位的问题。
各责任部门和单位要严格按照“预防为主，安全第一”、“谁管养，谁负责”的原则，认真履行好职责，定期开展城市桥梁检测工作，确保各地城市桥梁的安全运行。
二、全面开展城市桥梁检测工作（一）检测对象。
2014年年底之前对Ⅰ至Ⅲ类城市桥梁（即特大桥梁及特殊结构的桥梁、城市快速路网上的桥梁和城市主干路上的桥梁），特别是使用年限超过六年、设计荷载标准偏低、交通流量大或存在结构隐患的城市桥梁要全部完成检测工作。
桥梁结构监测与评估的规范要求桥梁作为重要的基础设施之一，在城市化进程中扮演着至关重要的角色。
然而，随着桥梁的使用时间增长，其结构健康问题逐渐凸显。
因此，为了确保桥梁的安全可靠运行，桥梁结构的监测与评估变得尤为重要。
本文将介绍桥梁结构监测与评估的一些规范要求，以帮助相关从业人员更好地了解和应用。
1. 监测要求桥梁结构监测旨在实时获取桥梁的工作状态和结构健康状况。
以下是一些常见的监测要求：a. 结构变形监测：监测桥梁各个构件的垂直、水平位移以及变形情况，包括桥墩、桥面、伸缩缝等。
b. 荷载监测：监测桥梁受到的荷载大小、作用位置以及变化规律，以便对桥梁的承载能力进行评估。
c. 动力响应监测：监测桥梁在荷载作用下的振动特性，包括自然频率、振型等，以评估其结构的稳定性和安全性。
d. 环境监测：监测桥梁周围环境因素对桥梁结构的影响，如温度、湿度、风速等。
2. 监测方法为了满足监测要求，桥梁结构监测通常需要采用多种方法和技术手段，以下是一些常见的监测方法：a. 化学分析：通过取样分析桥梁材料的化学成分和强度，以评估其使用寿命和耐久性。
b. 非破坏检测：利用无损检测技术，如超声波、雷达等，对桥梁构件进行检测，以发现潜在的缺陷和损伤。
c. 结构监测系统：利用传感器和数据采集系统，实时监测桥梁的变形、振动等参数，并将数据进行存储和分析。
d. 定期巡检：定期对桥梁进行目视检查和测量，以检测桥梁的明显损伤和变形情况。
3. 评估要求除了监测桥梁结构的状态，评估桥梁的承载能力和安全性也是一个重要的环节。
以下是一些常见的评估要求：a. 荷载能力评估：通过定量分析桥梁受到的荷载和桥梁结构的强度，评估桥梁承载能力是否满足设计要求。
b. 抗震性评估：通过分析桥梁在地震作用下的结构响应，评估桥梁的抗震性能是否符合规范要求。
c. 损伤评估：通过对桥梁构件的损伤进行定量分析，评估桥梁结构的完整性和耐久性。
d. 结构可靠性评估：通过概率统计方法，评估桥梁在使用寿命内的可靠性和安全性。
![桥梁养护技术规范标准[详]](https://img.taocdn.com/s1/m/fdfce7d4998fcc22bdd10d19.png)

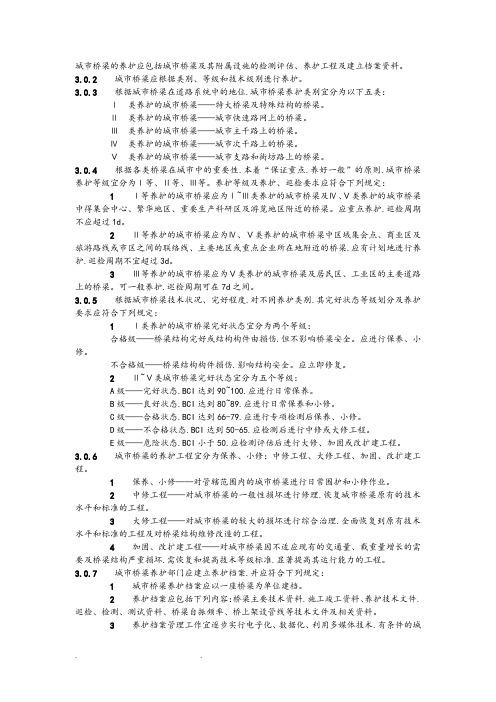

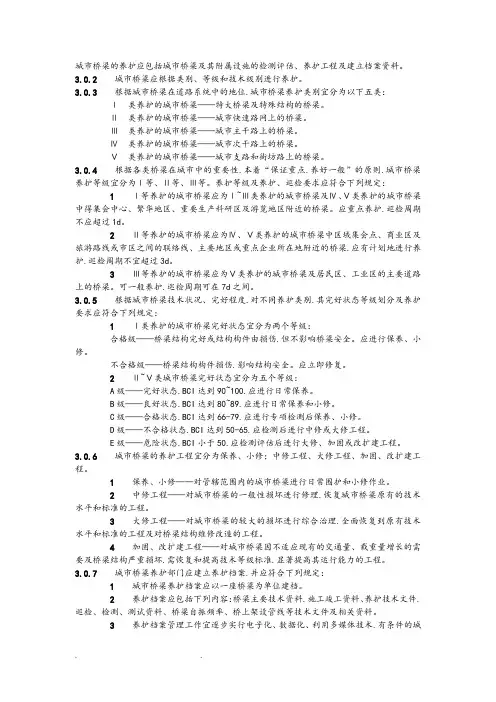

城市桥梁的养护应包括城市桥梁及其附属设施的检测评估、养护工程及建立档案资料。
3.0.2城市桥梁应根据类别、等级和技术级别进行养护。
3.0.3根据城市桥梁在道路系统中的地位.城市桥梁养护类别宜分为以下五类：Ⅰ类养护的城市桥梁——特大桥梁及特殊结构的桥梁。
Ⅱ类养护的城市桥梁——城市快速路网上的桥梁。
Ⅲ类养护的城市桥梁——城市主干路上的桥梁。
Ⅳ类养护的城市桥梁——城市次干路上的桥梁。
Ⅴ类养护的城市桥梁——城市支路和街坊路上的桥梁。
3.0.4根据各类桥梁在城市中的重要性.本着“保证重点.养好一般”的原则.城市桥梁养护等级宜分为Ⅰ等、Ⅱ等、Ⅲ等。
养护等级及养护、巡检要求应符合下列规定：1Ⅰ等养护的城市桥梁应为Ⅰ~Ⅲ类养护的城市桥梁及Ⅳ、Ⅴ类养护的城市桥梁中得集会中心、繁华地区、重要生产科研区及游览地区附近的桥梁。
应重点养护.巡检周期不应超过1d。
2Ⅱ等养护的城市桥梁应为Ⅳ、Ⅴ类养护的城市桥梁中区域集会点、商业区及旅游路线或市区之间的联络线、主要地区或重点企业所在地附近的桥梁.应有计划地进行养护.巡检周期不宜超过3d。
3Ⅲ等养护的城市桥梁应为Ⅴ类养护的城市桥梁及居民区、工业区的主要道路上的桥梁。
可一般养护.巡检周期可在7d之间。
3.0.5根据城市桥梁技术状况、完好程度.对不同养护类别.其完好状态等级划分及养护要求应符合下列规定：1Ⅰ类养护的城市桥梁完好状态宜分为两个等级：合格级——桥梁结构完好或结构构件由损伤.但不影响桥梁安全。
应进行保养、小修。
不合格级——桥梁结构构件损伤.影响结构安全。
应立即修复。
2Ⅱ~Ⅴ类城市桥梁完好状态宜分为五个等级：A级——完好状态.BCI达到90~100.应进行日常保养。
B级——良好状态.BCI达到80~89.应进行日常保养和小修。
C级——合格状态.BCI达到66-79.应进行专项检测后保养、小修。
D级——不合格状态.BCI达到50-65.应检测后进行中修或大修工程。
E级——危险状态.BCI小于50.应检测评估后进行大修、加固或改扩建工程。
城市桥梁检测与评定技术规程 doc下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!城市桥梁检测与评定技术规程一、引言城市桥梁作为城市交通的重要组成部分，其安全性和稳定性直接关系到公众的生命财产安全。

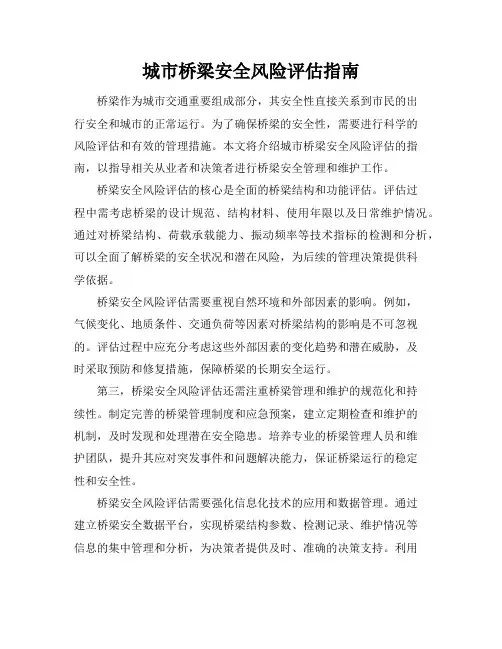

城市桥梁安全风险评估指南桥梁作为城市交通重要组成部分，其安全性直接关系到市民的出行安全和城市的正常运行。
为了确保桥梁的安全性，需要进行科学的风险评估和有效的管理措施。
本文将介绍城市桥梁安全风险评估的指南，以指导相关从业者和决策者进行桥梁安全管理和维护工作。
桥梁安全风险评估的核心是全面的桥梁结构和功能评估。
评估过程中需考虑桥梁的设计规范、结构材料、使用年限以及日常维护情况。
通过对桥梁结构、荷载承载能力、振动频率等技术指标的检测和分析，可以全面了解桥梁的安全状况和潜在风险，为后续的管理决策提供科学依据。
桥梁安全风险评估需要重视自然环境和外部因素的影响。
例如，气候变化、地质条件、交通负荷等因素对桥梁结构的影响是不可忽视的。
评估过程中应充分考虑这些外部因素的变化趋势和潜在威胁，及时采取预防和修复措施，保障桥梁的长期安全运行。
第三，桥梁安全风险评估还需注重桥梁管理和维护的规范化和持续性。
制定完善的桥梁管理制度和应急预案，建立定期检查和维护的机制，及时发现和处理潜在安全隐患。
培养专业的桥梁管理人员和维护团队，提升其应对突发事件和问题解决能力，保证桥梁运行的稳定性和安全性。
桥梁安全风险评估需要强化信息化技术的应用和数据管理。
通过建立桥梁安全数据平台，实现桥梁结构参数、检测记录、维护情况等信息的集中管理和分析，为决策者提供及时、准确的决策支持。
利用先进的监测技术和无损检测手段，提升对桥梁结构和安全状态的实时监测能力，及时发现和预防潜在风险。
城市桥梁安全风险评估是保障城市交通安全和市民生命财产安全的重要保障措施。
通过科学、全面地评估桥梁结构和功能，充分考虑自然环境和外部因素的影响，规范和持续进行桥梁管理和维护，以及强化信息化技术的应用，可以有效预防和减少桥梁安全事故的发生，保障桥梁的长期稳定运行和城市交通的畅通无阻。
城市桥梁安全风险评估指南桥梁是城市重要的交通基础设施之一，其安全性不仅关系到城市居民的出行安全，也直接影响到经济发展和社会稳定。
重庆市质量技术监督局发布2008-XX-XX 实施2008XX-XX 发布城市桥梁安全性评佔规程（征求意见稿）DB50/272—2008DB50重庆市地方标准93. 040P28备案号：目次前言....................................... ...................... I I1范围.......................................….•••!92规范性引用文3术语、符号、代号 (1)4城市桥梁安全性评佔周期 (2)5城市桥梁评安全性佔要求 (4)6城市桥梁评安全性佔要求 (6)7城市桥梁安全性评佔程序 (7)8城市桥梁安全性评佔等级 (8)9桥梁影响性评估 (9)10城市桥梁安全性评佔成果及管理 (9)11附12附1013城市桥梁安全性评佔档案管101前言根据建设部《城市桥梁检测和养护维修管理办法》（2003年118号令）、《城市桥梁养护技术规范》（CJJ99-2003 J281-2003）,以及《城市桥梁养护技术规程》（DB 50/231—2006）等法令法规的原则规定，结合重庆市城市桥梁的具体特点，制定重庆市《城市桥梁安全性评估规程》。
（以下简称本规程）本标准所称城市桥梁安全性评佔是指对使用中的城市桥梁按照规范规程要求，在进行经常检查、定期检查、特殊检查的基础上，山城市桥梁评估机构根据养护管理单位提供的检查资料及相关资料，对桥梁进行完好状态等级的客观评价，确定桥梁技术安全状态，为桥梁管理运行提供科学决策依据及养护建议。
2005年8月重庆市市政管理委员会发布了《重庆市城市桥梁评估规程》CQSZ08 — 2005 （试行），试行两年来，对促进重庆市城市桥梁的养护管理，保障城市桥梁的完好、安全、畅通，起到了重要作用。
为适应重庆市桥梁建设的发展，更好地规范城市桥梁的养护管理，有必要将该规程修编为地方标准。
本规程在《重庆市城市桥梁评估规程》（试行）的基础上，吸取了两年来我市在城市桥梁安全评估工作的经验和近年桥梁养护管理方面的新进步，以使我市城市桥梁安全评估丄作更加标准化、规范化和更具实用性。
桥梁结构健康监测与工况评估一、桥梁结构健康监测的重要性与挑战桥梁作为重要的交通基础设施，承担着连接不同区域、促进经济发展的重要作用。
然而，随着使用年限的增加和环境因素的影响，桥梁结构的健康状态会逐渐退化，甚至可能发生安全事故，给人民的生命财产安全带来威胁。
因此，对桥梁结构进行健康监测与工况评估，及时发现并处理潜在的结构问题，具有非常重要的现实意义。
1.1 桥梁结构健康监测的意义桥梁结构健康监测是指通过各种技术手段，实时或定期检测桥梁结构的工作状态，评估其健康状况，预测其发展趋势，从而为桥梁的维护、加固和修复提供科学依据。
这一过程对于延长桥梁的使用寿命、降低维护成本、保障交通安全具有至关重要的作用。
1.2 桥梁结构健康监测面临的挑战尽管桥梁结构健康监测的重要性日益凸显，但在实际操作中仍面临着不少挑战。
首先，桥梁结构复杂多样，不同类型和不同使用环境下的桥梁对监测技术的要求各不相同。
其次，监测技术的选择和应用需要综合考虑成本、准确性、实时性等因素。
此外，监测数据的处理和分析也是一项技术挑战，需要专业的知识和技能。
二、桥梁结构健康监测的关键技术为了有效进行桥梁结构的健康监测，需要采用一系列关键技术，这些技术包括但不限于传感器技术、数据采集与传输技术、数据处理与分析技术等。
2.1 传感器技术传感器是桥梁结构健康监测的“眼睛”和“耳朵”，它们能够实时捕捉桥梁结构的各种物理参数，如应力、应变、位移、振动等。
随着科技的发展，传感器技术也在不断进步，新型传感器具有更高的灵敏度、更强的稳定性和更好的耐久性。
2.2 数据采集与传输技术数据采集与传输技术是桥梁结构健康监测的“神经中枢”，它们负责将传感器收集到的数据传输到数据处理中心。
现代的数据采集系统越来越倾向于采用无线传输技术，以减少布线的复杂性和成本。
2.3 数据处理与分析技术数据处理与分析技术是桥梁结构健康监测的“大脑”，它们对采集到的数据进行分析，提取有用的信息，评估桥梁结构的健康状况。
