第五2小开口整体墙框剪结构

框架-剪力墙结构，俗称为框剪结构。

主要结构是框架，由梁柱构成，小部分是剪力墙。

墙体全部采用填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

框架与剪力墙结构体系的结合框剪结构是框架结构和剪力墙结构两种体系的结合，吸取了各自的长处，既能为建筑平面布置提供较大的使用空间，又具有良好的抗侧力性能。

框剪结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。

因此，这种结构已被广泛地应用于各类房屋建筑。

框剪结构的变形为剪弯型众所周知，框架结构的变形是剪切型，上部层间相对变形小，下部层间相对变形大。

剪力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。

对于框剪结构，由于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结砍的层间相对位移比和顶点位移比，使结构的侧向刚度得到了提高。

水平荷载主要由剪力墙承受从受力特点看，由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多，在水平荷载作用下，一般情况下，约80%以上用剪力墙来承担。

因此，使框架结构在水平荷载作用下所分配的楼层框架剪力墙结构兼具了框架布置灵活、延性好和剪力墙刚度大的优点，二者通过水平刚度较大的楼盖协同工作，在水平作用下呈弯剪型位移曲线，层间变形趋于均匀，比纯框架结构侧移小，非结构性破坏轻，其中剪力墙为主要抗侧力构件，框架起到二级防线作用，比剪力墙体系延性好，布置灵活。

因此，框剪结构是一种抗剪性能较好的结构体系。

但由于剪力墙和框架的层间位移角弹性极限值相差很远，当结构遭遇强烈地震时，剪力墙在其底部首先越过弹性变形阶段出现裂缝进而屈服，在出铰部位刚度大幅降低，刚度沿竖向发生突变，在塑性铰区发生塑性转动，从而带动上部的墙体发生刚体位移，再加上弯曲变形，顶部侧移激增，给与之相连的框架施加了很大的附加剪力。

而此刻结构的层间侧移角还远小于框架的弹性变形值，框架尚未充分发挥其自身的水平抗力。

框剪结构施工方案1. 引言本文档旨在提供关于框剪结构施工方案的详细信息。

框剪结构是一种常用的结构形式，它具有良好的刚度和稳定性，广泛应用于建筑领域。

本文档将介绍框剪结构的施工方法、施工流程以及常见问题的解决方案。

2. 施工方法框剪结构的施工通常包括以下几个步骤：2.1. 基础施工首先，需要进行基础施工。

根据结构设计的要求，在地基上进行基础的浇筑和加固。

确保基础的稳定性和坚固性，以支撑后续的结构施工。

2.2. 竖向结构施工接下来，进行竖向结构的施工。

这包括立柱、梁、柱帽等的安装和连接。

在安装过程中，需要使用螺栓和焊接等方式进行连接，确保结构的稳定性和牢固性。

2.3. 横向结构施工完成竖向结构后，进行横向结构的施工。

这包括横梁、桁架、剪力墙等的安装和连接。

与竖向结构类似，使用螺栓和焊接等方式进行连接，确保横向结构的稳定性和牢固性。

2.4. 外墙施工完成结构的施工后，进行外墙的施工。

这包括外墙的砌筑、涂料等的处理，确保外墙的耐久性、防水性和美观性。

3. 施工流程框剪结构的施工流程如下：1.地基基础施工：包括地基的挖掘、土壤加固和基础的浇筑。

2.竖向结构施工：包括立柱、梁、柱帽等的安装和连接。

3.横向结构施工：包括横梁、桁架、剪力墙等的安装和连接。

4.外墙施工：包括外墙的砌筑和涂料等的处理。

5.室内装修：包括墙面的刷漆、地板的安装、门窗的安装等。

6.结构验收：对施工的结构进行验收，并进行必要的修复和调整。

4. 常见问题及解决方案在框剪结构的施工中，可能会遇到一些常见问题，下面列举了一些常见问题及其解决方案：4.1. 结构不稳定如果发现结构不稳定，可能是施工中的连接松动或安装不当引起的。

解决方法是重新检查和加固连接部位，并进行必要的修复和调整。

4.2. 外墙渗水外墙渗水是一个常见的问题，可能是施工中的防水处理不当引起的。

解决方法是重新进行防水处理，包括使用适当的防水材料和加强外墙的密封性。

4.3. 结构尺寸偏差在施工中，可能会出现结构尺寸偏差的情况。

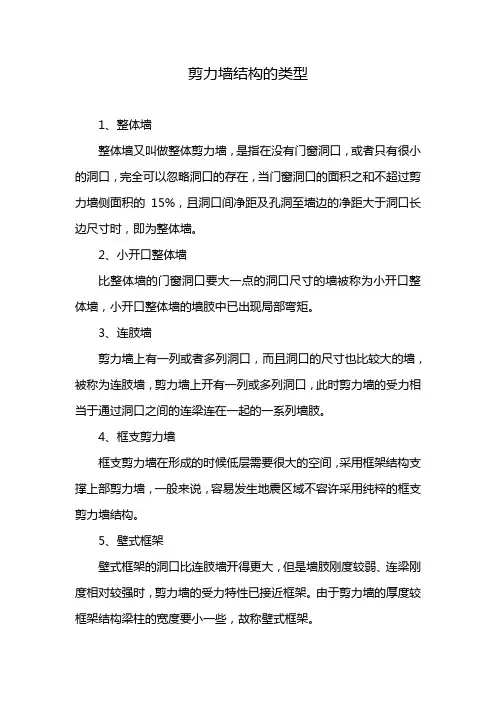

剪力墙结构的类型
1、整体墙
整体墙又叫做整体剪力墙，是指在没有门窗洞口，或者只有很小的洞口，完全可以忽略洞口的存在，当门窗洞口的面积之和不超过剪力墙侧面积的15%，且洞口间净距及孔洞至墙边的净距大于洞口长边尺寸时，即为整体墙。

2、小开口整体墙
比整体墙的门窗洞口要大一点的洞口尺寸的墙被称为小开口整体墙，小开口整体墙的墙肢中已出现局部弯矩。

3、连肢墙
剪力墙上有一列或者多列洞口，而且洞口的尺寸也比较大的墙，被称为连肢墙，剪力墙上开有一列或多列洞口，此时剪力墙的受力相当于通过洞口之间的连梁连在一起的一系列墙肢。

4、框支剪力墙
框支剪力墙在形成的时候低层需要很大的空间，采用框架结构支撑上部剪力墙，一般来说，容易发生地震区域不容许采用纯粹的框支剪力墙结构。

5、壁式框架
壁式框架的洞口比连肢墙开得更大，但是墙肢刚度较弱、连梁刚度相对较强时，剪力墙的受力特性已接近框架。

由于剪力墙的厚度较框架结构梁柱的宽度要小一些，故称壁式框架。

6、开有不规则洞口的剪力墙
有些房屋在建造的时候需要在剪力墙上开很大的洞口，而且洞口的排列不太规则，这种墙被称为开有不规则洞口的剪力墙。

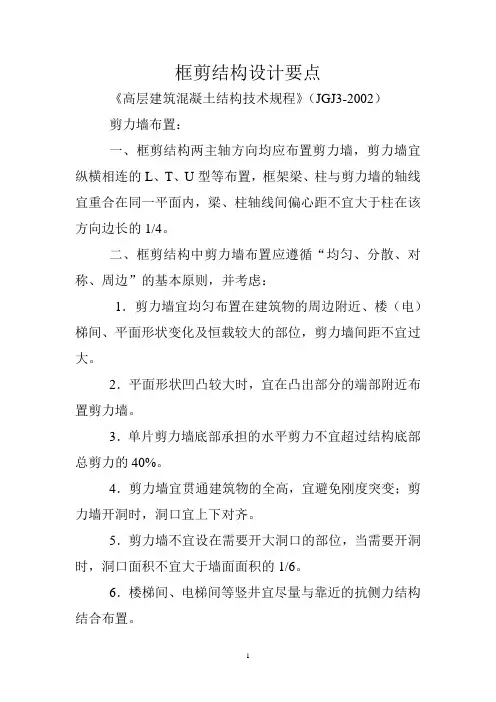

框剪结构设计要点《高层建筑混凝土结构技术规程》（JGJ3-2002）剪力墙布置：一、框剪结构两主轴方向均应布置剪力墙，剪力墙宜纵横相连的L、T、U型等布置，框架梁、柱与剪力墙的轴线宜重合在同一平面内，梁、柱轴线间偏心距不宜大于柱在该方向边长的1/4。

二、框剪结构中剪力墙布置应遵循“均匀、分散、对称、周边”的基本原则，并考虑：1．剪力墙宜均匀布置在建筑物的周边附近、楼（电）梯间、平面形状变化及恒载较大的部位，剪力墙间距不宜过大。

2．平面形状凹凸较大时，宜在凸出部分的端部附近布置剪力墙。

3．单片剪力墙底部承担的水平剪力不宜超过结构底部总剪力的40%。

4．剪力墙宜贯通建筑物的全高，宜避免刚度突变；剪力墙开洞时，洞口宜上下对齐。

5．剪力墙不宜设在需要开大洞口的部位，当需要开洞时，洞口面积不宜大于墙面面积的1/6。

6．楼梯间、电梯间等竖井宜尽量与靠近的抗侧力结构结合布置。

7．墙肢截面高度（墙长）不宜大于8m。

否则，墙面开洞并形成弱连梁连接，后用砌体填充。

8．房屋纵向区段较长时，纵向剪力墙不宜集中设置在房屋的端开间。

9．为避免施工困难，不宜在变形缝两侧同时设置剪力墙。

10．抗震设计时，剪力墙的布置宜使结构各主轴方向的侧向刚度接近。

11．剪力墙之间的间距宜≤4B且≤50m（现浇、7度抗震），剪力墙之间的楼板有较大开洞时，剪力墙的间距应减小。

大洞见〈高规〉。

12．带边框的剪力墙截面厚度，抗震设计时，不应小于160mm且层高的1/20；一、二级抗震等级底部加强部位的墙厚，不应小于200mm且层高的1/16。

无端柱或翼墙的一字墙时，180mm且1/15，加强部位层高1/12。

否则计算墙体的稳定性。

三、剪力墙的构造要求，构造边缘构件和约束边缘构件设置、开洞构造及配筋等构造见〈高规〉7.2.16；7.2.17等。

四、初估截面尺寸及砼强度等级（必须满足构造规定）参照相近结构估。

或框架梁按跨度估；框架柱按负荷轴压估后再适当扩大；剪力墙按截面构造选。

框剪结构是什么？框剪结构的受力特点框剪结构是什么？框架-剪力墙结构，俗称为框剪结构。

主要结构是框架，由梁柱构成，小部分是剪力墙。

墙体全部采纳填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

框剪结构是框架结构和剪力墙结构两种体系的结合，吸取了各自的特长，既能为建筑平面布置供应较大的使用空间，又具有良好的抗侧力性能。

框剪结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。

因此，这种结构已被广泛地应用于各类房屋建筑。

众所周知，框架结构的变形是剪切型，上部层间相对变形小，下部层间相对变形大。

剪力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。

对于框剪结构，由于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结构的层间相对位移比和顶点位移比，使结构的侧向刚度得到了提高。

从受力特点看，由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多，在水平荷载作用下，一般状况下，约80%以上用剪力墙来担当。

因此，使框架结构在水平荷载作用下所安排的楼层框架剪力墙结构兼具了框架布置敏捷、延性好和剪力墙刚度大的优点，二者通过水平刚度较大的楼盖协同工作，在水平作用下呈弯剪型位移曲线，层间变形趋于匀称，比纯框架结构侧移小，非结构性破坏轻，其中剪力墙为主要抗侧力构件，框架起到二级防线作用，比剪力墙体系延性好，布置敏捷。

因此，框剪结构是一种抗剪性能较好的结构体系。

框剪结构的受力特点框剪结构是当代高层建筑设计普遍采纳的结构形式，全称为"框架剪力墙结构'（frame-shearwallstructure）该结构是在框架结构中布置肯定数量的剪力墙，构成敏捷自由的使用空间，满意不同建筑功能的要求，足够数量的剪力墙使建筑本身拥有相当大的刚度。

框剪结构的受力特点是框架和剪力墙结构两种不同的抗侧力结构组成的新的受力结构形式，所以它的框架不同于纯框架中的框架，剪力墙在框剪结构中也不同于纯剪力墙结构中的剪力墙，由于在下部楼层剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担荷载产生的水平力外，还额外负担了把剪力墙拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还由于给框架一个附加水平力而承受负剪力，所以上部楼层即使外荷载产生的楼层剪力很小，框架中也消失相当大的剪力，框架剪力墙结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。
