(物性方法)化工模拟软件的使用-如何使用软件

化工仿真模拟软件使用换热器：ＨＴＲＩ和ＨＴＦＳ都是国际著名的换热器工艺计算软件，你需要了解其意思方可用于实际1. ASPEN2. PROII3. CHEMCAD4. HYSYS5. ECSS所列软件中，1,2,4是工程公司常用软件，3,5一般在国内高校用用，不适合工程设计，至于1,2,4哪个更好，其实还要看具体的工艺过程，比如HYSYS，在油气工程领域就有着极高的精度和准确性，HYSYS仅仅是石化中使用较多，HYSYS买给Honeywell已经改名叫UniSim了ASPEN是设计院使用更为合适一些，但价格昂贵，不过可以计算固体、燃烧等模块是HYSYS，PRO/II不能比拟的，比较全面，但界面比较凌乱。

你要模拟个氮肥装置，恐怕还是aspen 的好，单体设备的校核型核算，PRO2又是个最简单最合适的选择，PR方程精度较高（其实也就是HYSYS主推的），PRO/II价格便宜,简单多了.搞天然气开采的可能只能选HYSYS，但ASPEN并不是不好啊.至于CHEMCAD、和青岛ECSS等软件，实际工程中均使用不大，ASPEN把HYSYS的公司也收购了。

实际上最终就是ASPEN和PRO/II谁能当老大。

难受的是，这些均为国外软件，青岛ECSS软件是中国国产的唯一一套，使用起来又无法同国外相比。

惨！常用的工艺计算软件化工工艺设计涉及大量的计算，主要的有工艺流程的模拟，管道水力学计算，公用工程管网计算，换热器设计计算，容器尺寸计算，转动设备的计算和选型，安全阀泄放量和所需口径的计算，**泄放系统，控制阀Cv计算和选型，等等。

这些计算过程通常都有专用的商业软件或者是工程公司自行开发的软件或者计算表格。

大的设计公司通常也会指定公司用于以上设计过程的软件或经过确认的表格。

下面就我的经验来看看常用的一些软件。

1. 工艺流程模拟：ASPEN Plus∙Pro II∙HYSYS∙ 2. 管道水力学计算：通常是工程公司自备的EXCEL表格，没必要使用专用软件。

简述几种化工流程模拟软件的功能特点及优缺点摘要：化工过程模拟是计算机化工应用中最为基础、发展最为成熟的技术。

本文综合介绍了几种主要的化工流程模拟软件的功能及特点，并对其进行了简单的比较。

关键词：化工流程模拟，模拟软件，Aspen Plus, Pro/Ⅱ,HYSYS, ChemCADl 化工过程概述化工流程模拟(亦称过程模拟)技术是以工艺过程的机理模型为基础，采用数学方法来描述化工过程，通过应用计算机辅助计算手段，进行过程物料衡算、热量衡算、设备尺寸估算和能量分析，作出环境和经济评价。

它是化学工程、化工热力学、系统工程、计算方法以及计算机应用技术的结合产物，是近几十年发展起来的一门新技术[1]。

现在化工过程模拟软件应用范围更为广泛，应用于化工过程的设计、测试、优化和过程的整合[2]。

化工过程模拟技术是计算机化工应用中最基础、发展最为成熟的技术之一，化工过程模拟与实验研究的结合是当前最有效和最廉价的化工过程研究方法，它可以大大节约实验成本，加快新产品和新工艺的开发过程。

化工过程模拟可以用于完成化工过程及设备的计算、设计、经济评价、操作模拟、寻优分析和故障诊断等多种任务。

[3]当前人们对化工流程模拟技术的进展、应用和发展趋势的关注与日俱增。

商品化的化工流程模拟系统出现于上世纪70年代。

目前，广泛应用的化工流程模拟系统主要有ASPEN PLUS、Pro/Ⅱ、HYSYS和ChemCAD。

2 Aspen Plus2.1 Aspen Plus简述“如果你不能对你的工艺进行建模，你就不能了解它。

如果你不了解它，你就不能改进它。

而且，如果你不能改进它，你在21世纪就不会具有竞争力。

”----Aspen World 1997Aspen Plus是大型通用流程模拟系统，源于美国能源部七十年代后期在麻省理工学院（MIT）组织的会战，开发新型第三代流程模拟软件。

该项目称为“过程工程的先进系统”（Advanced System for Process Engineering，简称ASPEN），并于1981年底完成。

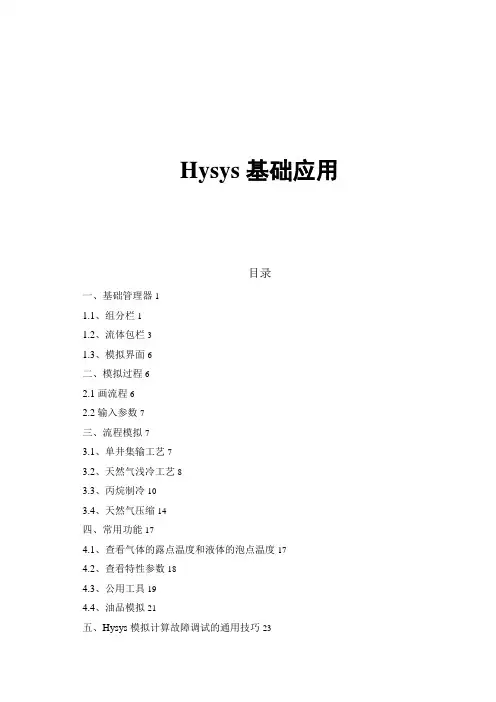

Hysys基础应用目录一、基础管理器11.1、组分栏11.2、流体包栏31.3、模拟界面6二、模拟过程62.1画流程62.2输入参数7三、流程模拟73.1、单井集输工艺73.2、天然气浅冷工艺83.3、丙烷制冷103.4、天然气压缩14四、常用功能174.1、查看气体的露点温度和液体的泡点温度174.2、查看特性参数184.3、公用工具194.4、油品模拟21五、Hysys模拟计算故障调试的通用技巧23六、塔的调试技巧246.1、自由度246.2、塔的诊断253、操作实例〔液化天然气分馏〕26HYSYS 软件分动态和稳态两大部分，主要用于油田地面工程建设设计和石油石化炼油工程设计计算分析，其中动态部分还可用于指挥原油生产和储运系统的运行。

对于油田地面建设该软件可以解决以下问题：1〕各种集输流程的设计、评估及方案优化2〕站内管网、长输管线及泵站3〕管道停输的温降4〕油气分离5〕油、气、水三相分离6〕油气分离器的设计计算7〕天然气水化物的预测8〕油气的相图绘制及预测油气的反析点9〕天然气脱水〔甘醇或分子筛〕、脱硫装置设计、优化10〕天然气轻烃回收装置设计、优化11〕泵、压缩机的选型和计算12〕胺脱硫、多级冷冻、压缩机组、脱乙烷塔和脱甲烷塔、膨胀装置、气体脱氢、水合物生成/ 抑制。

目前我们常用的是HYSYS 软件的稳态部分，下面就以天然气增压流程模拟为例，介绍HYSYS稳态模拟的基本应用。

一、基础管理器首先双击HYSYS图标就进入基础管理器界面。

1.1、组分栏组分栏包括七个选项：view、add、delete、copy、import、export、refresh。

当选择add选项后，出现：上图中间还有五个选项分别是：add pure、substitude、remove、sort list、view ponent，各选项功能如下表所示：有几种不同的方法添加组分。

1.2、流体包栏流体包栏主界面不很复杂，在点击view或add后，出现另一个选择流体包对话框。

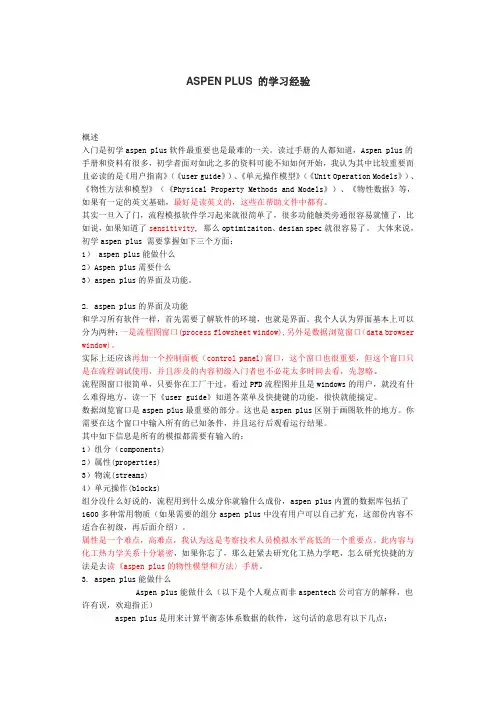

ASPEN PLUS 的学习经验概述入门是初学aspen plus软件最重要也是最难的一关。

读过手册的人都知道，Aspen plus的手册和资料有很多，初学者面对如此之多的资料可能不知如何开始，我认为其中比较重要而且必读的是《用户指南》（《user guide》）、《单元操作模型》（《Unit Operation Models》）、《物性方法和模型》（《Physical Property Methods and Models》）、《物性数据》等，如果有一定的英文基础，最好是读英文的，这些在帮助文件中都有。

其实一旦入了门，流程模拟软件学习起来就很简单了，很多功能触类旁通很容易就懂了，比如说，如果知道了sensitivity, 那么optimizaiton、desian spec就很容易了。

大体来说，初学aspen plus 需要掌握如下三个方面：1） aspen plus能做什么2）Aspen plus需要什么3）aspen plus的界面及功能。

2. aspen plus的界面及功能和学习所有软件一样，首先需要了解软件的环境，也就是界面。

我个人认为界面基本上可以分为两种：一是流程图窗口(process flowsheet window),另外是数据浏览窗口（data browser window)。

实际上还应该再加一个控制面板（control panel)窗口，这个窗口也很重要，但这个窗口只是在流程调试使用，并且涉及的内容初级入门者也不必花太多时间去看，先忽略。

流程图窗口很简单，只要你在工厂干过，看过PFD流程图并且是windows的用户，就没有什么难得地方，读一下《user guide》知道各菜单及快捷键的功能，很快就能搞定。

数据浏览窗口是aspen plus最重要的部分。

这也是aspen plus区别于画图软件的地方。

你需要在这个窗口中输入所有的已知条件，并且运行后观看运行结果。

其中如下信息是所有的模拟都需要有输入的：1）组分（components)2）属性(properties)3）物流(streams)4）单元操作(blocks)组分没什么好说的，流程用到什么成分你就输什么成份，aspen plus内置的数据库包括了1600多种常用物质（如果需要的组分aspen plus中没有用户可以自己扩充，这部份内容不适合在初级，再后面介绍）。

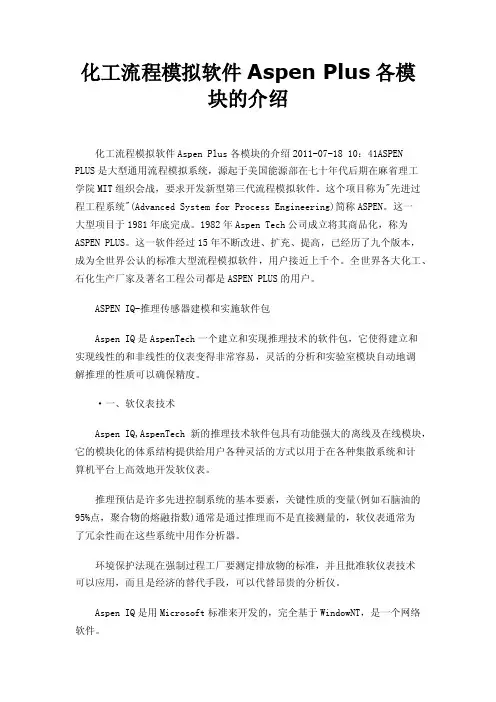

化工流程模拟软件Aspen Plus各模块的介绍化工流程模拟软件Aspen Plus各模块的介绍2011-07-18 10：41ASPEN PLUS是大型通用流程模拟系统，源起于美国能源部在七十年代后期在麻省理工学院MIT组织会战，要求开发新型第三代流程模拟软件。

这个项目称为"先进过程工程系统"(Advanced System for Process Engineering)简称ASPEN。

这一大型项目于1981年底完成。

1982年Aspen Tech公司成立将其商品化，称为ASPEN PLUS。

这一软件经过15年不断改进、扩充、提高，已经历了九个版本，成为全世界公认的标准大型流程模拟软件，用户接近上千个。

全世界各大化工、石化生产厂家及著名工程公司都是ASPEN PLUS的用户。

ASPEN IQ-推理传感器建模和实施软件包Aspen IQ是AspenTech一个建立和实现推理技术的软件包，它使得建立和实现线性的和非线性的仪表变得非常容易，灵活的分析和实验室模块自动地调解推理的性质可以确保精度。

·一、软仪表技术Aspen IQ,AspenTech新的推理技术软件包具有功能强大的离线及在线模块，它的模块化的体系结构提供给用户各种灵活的方式以用于在各种集散系统和计算机平台上高效地开发软仪表。

推理预估是许多先进控制系统的基本要素，关键性质的变量(例如石脑油的95%点，聚合物的熔融指数)通常是通过推理而不是直接测量的，软仪表通常为了冗余性而在这些系统中用作分析器。

环境保护法现在强制过程工厂要测定排放物的标准，并且批准软仪表技术可以应用，而且是经济的替代手段，可以代替昂贵的分析仪。

Aspen IQ是用Microsoft标准来开发的，完全基于WindowNT，是一个网络软件。

·二、主要特性·1.在线·嵌入稳态检测仪※可以独立使用也可以与DMC Plus和InfoPlus.21集成※提供分析器和实验室模型的更新※具有范围很大的各种DCS及信息系统接口※可用于过程检测※不需要编程或生成源码·2.离线※一个开放推理仪表的工具套件：有PLS,模糊的PLS，神经源网络和以严格模型为基础的线性化方法※模型评估的图形分析工具※建模工具如变量的选择，dead-time模测和动态分析工具※预测库允许将来的扩充，例如应用于某些特别的工艺模型·三、Aspen IQ的在线工具·1.基本软件包包括用于实现在线推理仪表的一套基本Aspen IQ模块，这些模块允许用户生成线性的推理模型，检验原始的在线分析信号和更新推理模型。

首先要明白什么是物性方法比如我们做一个很简单的化工过程计算，一股100C,1atm的水-乙醇(1:1的摩尔比，1kmol/h）的物料经过一个换热器后冷却到了80C,,问如分别下值是多少1.入口物料的密度，汽相分率。

2.换热器的负荷。

3.出口物料的汽相分率，汽相密度，液相密，还可以问物料的粘度，逸度，活度，熵等等。

以上的值怎么计算出来好，我们来假设进出口的物料全是理想气体，完全符合理想气体的行为，则其密度可以使用PV=nRT计算出来。

并且汽相分率全为1，即该物料是完全气体。

由于理想气体的焓与压力无关，则换热器的负荷可以根据水和乙醇的定压热熔计算出来。

在此例当中，描述理想气体行为的若干方程，比如涉及至少如下2个方程：=nRT，=CpdT. 这就是一种物性方法（aspen plus中称为ideal property method)。

简单的说，物性方法就是计算物流物理性质的一套方程，一种物性方法包含了若干的物理化学计算公式。

当然这例子选这种物性方法显然运行结果是错误的，举这个例子主要是让大家对物性方法有个概念。

对于水-乙醇体系在此两种温度压力下，如果当作理想气体来处理，其误差是比较大的，尤其对于液相。

按照理想气体处理的话，冷却后仍然为气体，不应当有液相出现。

那么应该如何计算呢想要准确的计算这一过程需要很多复杂的方程，而这些方程如果需要我们用户去一个个选择出来，则是一件相当麻烦的工作，并且很容易出错。

好在模拟软件已经帮我做了这一步，这就是物性方法。

对于本例，我们对汽相用了状态方程，srk,液相用了活度系数方程(nrtl,wilson,等等），在aspen plus中将此种方法叫做活度系数法。

如果你选择nrtl方程，就称为nrtl方法，wilson方程就成为wilson物性方法(wilson property method)。

在aspen plus中（或者化工热力学中）有两大类十分重要的物性方法，对于初学者而言，了解到此两类物性方法，基本上就可以开始着手模拟工作了。

1.CHEMCAD 软件概述：CHEMCAD 系列软件是美国 Chemstations 公司开发的化工流程模拟软件。

使用它，可以在计算机上建立与现场装置吻合的数据模型，并通过运算模拟装置的稳态或动态运行，为工艺开发、工程设计、优化操作和技术改造提供理论指导。

1.1 使用 CHEMCAD 可以做的工作主要有以下几项：A.设计更有效的新工艺和设备使效益最大化B.通过优化/脱瓶颈改造减少费用和资金消耗C.评估新建/旧装置对环境的影响D.通过维护物性和实验室数据的中心数据库支持公司信息系统1.2CHEMCAD 中的单元操作：CHEMCAD 提供了大量的操作单元供用户选择，使用这些操作单元，基本能够满足一般化工厂的需要。

对反应器和分离塔，提供了多种计算方法。

ChemCAD 可以模拟以下单元操作：蒸馏、汽提、吸收、萃取、共沸、三相共沸、共沸蒸馏、三相蒸馏、电解质蒸馏、反应蒸馏、反应器、热交换器、压缩机、泵、加热炉、控制器、透平、膨胀机等 50 多个单元操作。

1.3 热力学物性计算方法：CHEMCAD提供了大量的最新的热平衡和相平衡的计算方法，包含39种K值计算方法，和 13 种焓计算方法。

K 值方法主要分为活度系数法和状态方程法等四类，其中活度系数法包含有 UNIFAC 、U PLM (UNIFAC for Polymers)、 W ilson 、T . K. Wilson 、HRNM Mo dified Wilson 、Van Laar 、Non-Rando m Two Liquid (NRTL) 、Margules 、GMAC (Chien-Null) 、Scatchard-Hildeb rand (Regular Solution)等。

焓计算方法包括 Redlich-Kwong 、 Soave-Redlich-Kwong 、Peng-Robinson、API Soave-Redlich-Kwong 、Lee-Kesler、Bene dict-Webb-Rubin-Starling 、Latent Heat 、Electrolyte 、Heat of Mixing by Gamma 等。
