《化工原理》对流传热

化工原理实验之对流传热实验————————————————————————————————作者：————————————————————————————————日期:ﻩ化工原理实验报告之传热实验学院学生姓名专业学号年级二Ο一五 年 十一月一、实验目的1.测定冷空气—热蒸汽在套管换热器中的总传热系数Ｋ; ２．测定空气或水在圆直管内强制对流给热系数；3.测定冷空气在不同的流量时,Ｎu 与Re 之间的关系曲线，拟合准数方程。

二、实验原理（1）冷空气-热蒸汽系统的传热速率方程为m t KA Q ∆=)ln(2121t t t t t m ∆∆∆-∆=∆，11t T t -=∆,22t T t -=∆ )(21t t C V Q p -=ρ式中，Q —单位时间内的传热量，W ;A —热蒸汽与冷空气之间的传热面积,2m ,dl A π=; m t ∆—热蒸汽与冷空气之间的平均温差,℃或K K —总传热系数,)℃/(2⋅m W ;d —换热器内管的内直径,d =２0m ｍ l —换热器长度,l ＝1．3m ；V —冷空气流量,s m /3；pC 、ρ—冷空气密度，3/m kg 空气比热，kg J /；21t t 、—冷空气进出换热器的温度，℃； T —热蒸汽的温度,℃。

实验通过测量热蒸汽的流量V,热蒸汽进、出换热器的温度T １和T 2 （由于热蒸汽温度恒定,故可直接使用热蒸汽在中间段的温度作为T),冷空气进出换热器的温度t １和ｔ2,即可测定K 。

(2)热蒸汽与冷空气的传热过程由热蒸汽对壁面的对流传热、间壁的固体热传导和壁面对冷空气的对流传热三种传热组成,其总热阻为:2211111d h d d bd h K m ++=λ 其中,21h h 、—热空气，冷空气的给热系数，)℃/(⋅m W ；21d d d m 、、—内管的内径、内外径的对数平均值、外径，m ； λ—内管材质的导热系数，)℃/(⋅m W 。

在大流量情况下,冷空气在夹套换热器壳程中处于强制湍流状态,h2较大,221d h d 值较小;λ较大,md dλ1值较小，可忽略，即 1h K ≈（３）流体在圆形直管中作强制对流时对管壁的给热系数关联式为n m C Nu Pr Re '=。

整理人 尼克化工原理实验之对流传热实验化工原理实验指导书化工原理教研室2014年编制目录实验一流动过程综合实验 (4)实验二过滤实验 (11)实验三传热实验（水-水蒸汽、空气-水蒸汽给热系数测定和传热综合实验） (15)传热实验一水-水蒸汽给热系数测定 (15)传热实验二空气-水蒸汽给热系数测定 (20)传热实验三传热综合（空气和水蒸汽）实验 (23)实验四吸收与解吸综合实验 (29)实验五精馏实验 (34)实验六萃取实验（填料萃取塔、振动筛板萃取塔） (39)萃取实验一填料萃取塔 (39)萃取实验二振动筛板萃取塔 (44)实验七干燥实验（洞道干燥、流化床干燥） (48)干燥实验一洞道干燥 (48)干燥实验二流化床干燥 (52)附件：《化工原理实验》教学大纲？？？？？？？？？？？？实验一流动过程综合实验1 实验目的（1）掌握测定流体流经直管、管件和阀门时阻力损失的一般实验方法。

（2）识别组成管路的各种管件、阀门的结构、使用方法和性能。

（3）学习压差计、流量计的使用方法。

（4）学习光滑直管和粗糙直管的摩擦系数λ与雷诺准数Re的测量方法，并验证流体处于不同流动类型时的λ与Re二者间的关系。

（5）测定流体流经管件、阀门时的局部阻力系数ξ。

（6）分别测定文丘里流量计流量标定曲线（流量-压差关系）及流量系数和雷诺数之间的关系曲线（C-Re关系）。

（7）了解离心泵的结构、操作方法，掌握离心泵特性曲线测定方法，掌握离心泵管路特性曲线的测定方法，加深对离心泵性能的理解。

2 基本原理2.1 直管摩擦系数λ与雷诺数Re的测定对于不可压缩流体在水平等直径直管内作定态流动，根据伯努利方程有：（1.1）（1.1）式中：h f—压头损失，J/kg；L—两测压点间直管长度，m；d—直管内径，m；λ—摩擦阻力系数；u—流体流速，m/s；ΔP f—直管阻力引起的压降，N/m2；ρ—流体密度，kg/m3。

将（1.1）式经适当变形，可以得到摩擦系数的表达式，即：（1.2）雷诺准数定义式如下：（1.3）（1.2）式中：µ—流体粘度，Pa.s。

化工原理传热答案传热是化工过程中非常重要的一个环节，它直接影响着生产效率和产品质量。

在化工原理中，传热的基本方式有三种，传导、对流和辐射。

在实际生产中，我们需要根据不同的情况选择合适的传热方式来实现最佳的传热效果。

本文将针对化工原理传热答案进行详细介绍。

首先，我们来谈谈传热的基本方式——传导。

传导是指热量通过物质内部的传递，其传热速度取决于物质的导热系数和温度梯度。

在化工生产中，我们常常会用到传导传热，比如在加热反应釜时，通过加热外壁来传导热量到反应液中，从而提高反应速率。

其次，对流传热是指热量通过流体的对流传递。

对流传热的速度受到流体的流动速度、流体性质和传热面积的影响。

在化工生产中，我们经常会利用对流传热来实现快速的热量传递，比如在换热器中，通过流体的对流传热来实现冷热介质之间的热量交换。

最后，辐射传热是指热量通过辐射波的传递。

辐射传热的速度受到表面温度、表面发射率和传热面积的影响。

在化工生产中，我们通常会利用辐射传热来实现高温热源和被加热物体之间的热量传递，比如在炉膛中，通过燃烧产生的高温辐射来加热物料。

在实际生产中，我们需要根据具体的情况选择合适的传热方式。

比如在需要快速加热的情况下，我们可以选择对流传热；而在需要长时间稳定加热的情况下，我们可以选择传导传热。

当然，在一些特殊情况下，我们也可以结合多种传热方式来实现最佳的传热效果。

总的来说，化工原理传热答案涉及到传导、对流和辐射三种基本传热方式。

在实际生产中，我们需要根据具体情况选择合适的传热方式来实现最佳的传热效果。

通过对传热方式的深入了解和灵活运用，我们可以提高生产效率，降低能源消耗，从而实现经济效益和环保效益的双赢。

第四章传热本章介绍了三种基本传热方式，即导热、对流传热、辐射传热的基本概念和定律；详细分析了对流传热过程机理，建立了对流传热速率方程以及表面传热系数的经验关联式；由总传热速率方程出发，对传热过程进行设计计算和操作分析、诊断；介绍了换热设备的类型和列管式换热器的设计和选用。

本章重点要求掌握：①对流传热过程的基本概念、定律、传热速率方程；②管内强制湍流流动时表面传热系数的经验关联及影响因素；③总传热速率方程以及传热过程的计算。

4.1 概述4.1.1 传热在化工生产中的应用传热，即热量的传递，是自然界中普遍存在的物理现象。

由热力学第二定律可知，凡是有温度差存在的物系之间，就会导致热量从高温处向低温处的传递，故在科学技术、工业生产以及日常生活中都涉及许多的传热过程。

化工生产过程与传热关系十分密切。

这是因为化工生产中的很多过程都需要进行加热和冷却。

例如，为保证化学反应在一定的温度下进行，就需要向反应器输入或移出热量；化工生产设备的保温或保冷；生产过程中的热量的合理使用以及废热的回收利用，换热器网络的综合利用；蒸发、精馏、吸收、萃取、干燥等单元操作都与传热过程有关。

化工生产过程中需要解决的传热问题大致分为两类：(1)传热过程的计算，包括设计型计算和操作型计算；(2)传热过程的改进与强化。

这两类问题的解决，都需要从总的传热速率方程出发，即：（4.1.1）式中：Q—冷流体吸收或热流体放出的热流量，W；K—传热系数，W/(m2·℃)；A—传热面积，m2；Δtm—平均传热温差，℃。

4.1.2 传热的基本方式根据热量传递机理的不同，传热基本方式有三种，即热传导、对流和辐射。

热传导：热传导又称导热。

是指热量从物体的高温部分向同一物体的低温部分、或者从一个高温物体向一个与它直接接触的低温物体传热的过程。

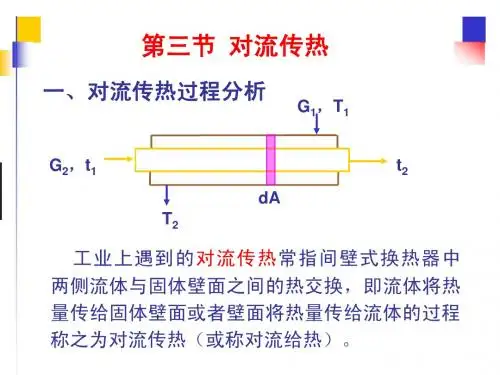

对流传热：对流传热是依靠流体的宏观位移，将热量由一处带到另一处的传递现象。

在化工生产中的对流传热，往往是指流体与固体壁面直接接触时的热量传递。
