“电子创新设计与实践”课程期中课题设计报告姓名：张思源，学：20102121026，年级：2010，专业：电信报告内容设计一个4*4矩阵键盘，并编写相关程序摘要1.4×4矩阵式键盘程序识别原理。
2.4×4矩阵式键盘按键的设计方法。
报告正文：一、设计原理（1）如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0－P3.3各管脚作输入线，以单片机的P3.4－P3.7各管脚作输出线，在数码管上显示每个按键“0－F”的序号。
（2）键盘中对应按键的序号排列如图14.1所示。
二、参考电路图14.2 4×4矩阵式键盘识别电路原理图图14.1 4×4键盘0-F显示图14.3 4×4矩阵式键盘识别程序流程图三、电路硬件说明（1）在“单片机系统”区域中，把单片机的P3.0－P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1－M4，N1－N4端口上。
（2）在“单片机系统”区域中，把单片机的P0.0－P0.7端口连接到“静态数码显示模块”区域中的任何一个a－h端口上；要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h。
四、程序设计内容（1）4×4矩阵键盘识别处理。
（2）每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。
矩阵的行线和列线分别通过两并行接口和CPU通信。
键盘的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。
键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么？还要消除按键在闭合或断开时的抖动。
两个并行口中，一个输出扫描码，使按键逐行动态接地；另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。
五、程序流程图(如图14.3所示)六、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUALCALL PANDUANLCALL XIANSHILJMP START;;;;;;;;;;初始化程序;;;;;;;;;; CHUSHIHUA: MOV COUNT,#00HRET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;; PANDUAN: MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHXRL A,#0FHJZ SW1LCALL DELAY10MSJZ SW1ANL A,#0FHCJNE A,#0EH,K1 MOV COUNT,#0LJMP DKK1: CJNE A,#0DH,K2 MOV COUNT,#4LJMP DKK2: CJNE A,#0BH,K3 MOV COUNT,#8LJMP DKK3: CJNE A,#07H,K4 MOV COUNT,#12K4: NOPLJMP DKSW1: MOV P3,#0FFH CLR P3.5MOV A,P3ANL A,#0FHXRL A,#0FHJZ SW2LCALL DELAY10MSMOV A,P3ANL A,#0FHCJNE A,#0EH,K5 MOV COUNT,#1LJMP DKK5: CJNE A,#0DH,K6 MOV COUNT,#5LJMP DKK6: CJNE A,#0BH,K7 MOV COUNT,#9LJMP DKK7: CJNE A,#07H,K8 MOV COUNT,#13K8: NOPLJMP DKSW2: MOV P3,#0FFH CLR P3.6MOV A,P3ANL A,#0FHXRL A,#0FHJZ SW3LCALL DELAY10MSJZ SW3MOV A,P3ANL A,#0FHCJNE A,#0EH,K9 MOV COUNT,#2LJMP DKK9: CJNE A,#0DH,KA MOV COUNT,#6LJMP DKKA: CJNE A,#0BH,KB MOV COUNT,#10 LJMP DKKB: CJNE A,#07H,KC MOV COUNT,#14 KC: NOPLJMP DKSW3: MOV P3,#0FFH CLR P3.7MOV A,P3ANL A,#0FHXRL A,#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A,P3ANL A,#0FHCJNE A,#0EH,KDMOV COUNT,#3LJMP DKKD: CJNE A,#0DH,KEMOV COUNT,#7LJMP DKKE: CJNE A,#0BH,KFMOV COUNT,#11LJMP DKKF: CJNE A,#07H,KGMOV COUNT,#15KG: NOPLJMP DKSW4: LJMP PANDUANDK: RET;;;;;;;;;;显示程序;;;;;;;;;;XIANSHI: MOV A,COUNTMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ALCALL DELAYSK: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ SKRET;;;;;;;;;;10ms延时程序;;;;;;;;;; DELAY10MS: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;; DELAY: MOV R5,#20LOOP: LCALL DELAY10MSDJNZ R5,LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDB 7FH,6FH,77H,7CH,39H,5EH,79H,71H ;;;;;;;;;;结束标志;;;;;;;;;;END八、C语言源程序#include<AT89X51.H>unsigned char code table[]={0x3f,0x66,0x7f,0x39, 0x06,0x6d,0x6f,0x5e,0x5b,0x7d,0x77,0x79,0x4f,0x07,0x7c,0x71};void main(void){ unsigned char i,j,k,key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个//{ case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有,显示相应的按键// { case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;case 0x0d:key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;case 0x0b:key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}参考文献：百度百科。
学号 14082101445 成绩：信息学院《EDA技术及应用》课程论文题目：基于FPGA的矩阵键盘设计作者罗诗雨班级 08-1BF 系别信息学院专业自动化完成时间 2010年12月12日1 绪论随着人们生活水平的提高，19世纪兴起的数字电路以其先天的便捷、稳定的优点在现代电子技术电路中占有越来越重要的地位。
数字电路与模拟电路相比有显而易见的稳定性。
近年来，数字电路又有了巨大的发展。
可编程逻辑器件（PAL、GAL等）的发展和普及最终使IC的设计面向了用户（这是模拟电路无法做到的），而这毫无疑问会给用户带来巨大的便捷，从而奠定它在电子电路中的对位。
FPGA是英文Field Programmable Gate Array的缩写，即现场可编程门阵列，它是在PAL、GAL、EPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
FPGA采用了逻辑单元阵列LCA（Logic Cell Array）这样一个新概念，内部包括可配置逻辑模块CLB （Configurable Logic Block）、输出输入模块IOB（Input Output Block）和内部连线（Interconnect）三个部分。
此次设计即为基于FPGA的矩阵键盘设计。
1.1 4×4矩阵键盘的工作原理在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。
这样，一个端口（如P1口）就可以构成4*4=16个按键，比之直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就可以构成20键的键盘，而直接用端口线则只能多出一键（9键）。
由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的。
1.2矩阵键盘的功能特点在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式，在矩阵键盘中每条水平线和垂直线在交叉处不直接相连，而是通过一个按键相连接，这样在由N条水平线和M条垂直线最多可以有N *M 个按键，大大的减少了对于芯片I/O的占用。
实验十五矩阵键盘接口电路的设计一、实验目的1、了解普通4×4键盘扫描的原理。
2、进一步加深七段码管显示过程的理解。
3、了解对输入/输出端口的定义方法。
一、实验原理实现键盘有两种方案：一是采用现有的一些芯片实现键盘扫描；再就是用软件实现键盘扫描。
作为一个嵌入系统设计人员，总是会关心产品成本。
目前有很多芯片可以用来实现键盘扫描，但是键盘扫描的软件实现方法有助于缩减一个系统的重复开发成本，且只需要很少的CPU 开销。
嵌入式控制器的功能能强，可能充分利用这一资源，这里就介绍一下软键盘的实现方案。
图15-1 简单键盘电路通常在一个键盘中使用了一个瞬时接触开关，并且用如图15-1 所示的简单电路，微处理器可以容易地检测到闭合。
当开关打开时，通过处理器的I/O 口的一个上拉电阻提供逻辑1；当开关闭合时，处理器的/IO 口的输入将被拉低得到逻辑0。
可遗憾的是，开关并不完善，因为当它们被按下或者被释放时，并不能够产生一个明确的1 或者0。
尽管触点可能看起来稳定而且很快地闭合，但与微处理器快速的运行速度相比，这种动作是比较慢的。
当触点闭合时，其弹起就像一个球。
弹起效果将产生如图15-2 所示的好几个脉冲。
弹起的持续时间通常将维持在5ms∼30ms 之间。
如果需要多个键，则可以将每个开关连接到微处理器上它自己的输入端口。
然而，当开关的数目增加时，这种方法将很快使用完所有的输入端口。
图15-2 按键抖动键盘上阵列这些开关最有效的方法（当需要5 个以上的键时）就形成了一个如图15-3 所示的二维矩阵。
当行和列的数目一样多时，也就是方型的矩阵，将产生一个最优化的布列方式（I/O 端被连接的时候）。
一个瞬时接触开关（按钮）放置在每一行与线一列的交叉点。
矩阵所需的键的数目显然根据应用程序而不同。
每一行由一个输出端口的一位驱动，而每一列由一个电阻器上拉且供给输入端口一位。
图15-3 矩阵键盘键盘扫描的实现过程如下：对于4×4键盘，通常连接为4行、4列，因此要识别按键，只需要知道是哪一行和哪一列即可，为了完成这一识别过程，我们的思想是，首先固定输出4行为高电平，然后输出4列为低电平，在读入输出的4行的值，通常高电平会被低电平拉低，如果读入的4行均为高电平，那么肯定没有按键按下，否则，如果读入的4行有一位为低电平，那么对应的该行肯定有一个按键按下，这样便可以获取到按键的行值。
矩阵按键实验课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握矩阵按键的基本原理和实验操作方法；技能目标要求学生能够独立完成矩阵按键实验，并能够分析实验结果；情感态度价值观目标要求学生培养对科学实验的兴趣，提高实验操作的规范性和准确性。
通过本课程的学习，学生将能够了解矩阵按键的原理和应用，掌握实验操作的基本技能，培养科学实验的兴趣和能力。
同时，学生将能够在实验过程中培养观察、思考、解决问题的能力，提高实验操作的规范性和准确性。
二、教学内容本课程的教学内容主要包括矩阵按键的基本原理、实验设备和实验操作方法。
首先，将介绍矩阵按键的基本原理，包括矩阵按键的结构和工作原理。
然后，将介绍实验设备的使用方法，包括矩阵按键模块、开发板和编程软件的使用。
最后，将介绍矩阵按键实验的操作方法，包括实验步骤、实验数据采集和实验结果分析。
三、教学方法为了激发学生的学习兴趣和主动性，将采用多种教学方法进行教学。
首先，将采用讲授法，向学生讲解矩阵按键的基本原理和实验操作方法。
然后，将采用实验法，让学生亲自动手进行实验操作，并观察实验结果。
此外，还将采用讨论法，引导学生进行小组讨论，共同分析实验结果。
四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源。
教材方面，将使用《电子实验教程》一书，该书详细介绍了矩阵按键实验的操作方法和实验原理。
参考书方面，将提供《矩阵按键应用手册》等资料，供学生参考。
多媒体资料方面，将制作实验操作视频和实验原理动画，以直观地展示实验过程和原理。
实验设备方面，将准备矩阵按键模块、开发板和编程软件等设备，供学生进行实验操作。
五、教学评估本课程的教学评估将采用多元化的评估方式，以全面、客观、公正地反映学生的学习成果。
评估方式包括平时表现、作业和考试等。
平时表现评估将关注学生在课堂上的参与度、提问和回答问题的积极性等。
作业评估将根据学生完成的实验报告和课后作业的质量进行评分。
](https://uimg.taocdn.com/53226ded5ef7ba0d4a733bb6.webp)
忻州师范学院《EDA技术综合性设计》课程设计报告报告题目：矩阵键盘控制接口设计所在系部：电子系所在专业：电子信息科学与技术所在班级：电本0803班姓名：徐丽娜200807211163闫爱红 200807211164武艳红200807211165贺吉盛200807211166指导教师姓名：任国凤完成时间：2011.05.26目录一概述 (3)二方案设计与论证 (3)三单元电路设计 (4)１．键盘接口消抖动元件 (4)２．时钟产生电路 (5)３．键盘扫描电路 (5)４．键盘译码电路 (5)５．寄存器_选择器模块电路 (5)６．译码模块电路 (6)四器件编程与下载 (6)五性能测试与分析 (7)六实验设备 (8)七心得体会 (8)八参考文献 (8)九附录 (9)一、概述本课程设计的基本原理是在时钟信号的控制下，使数码管上显示所按下的键值，并且能够保持直到下一个按键被按下。
首先，构思一个8×4的矩阵键盘控制顶层电路的模块划分图兼端口及内部信号定义图，再用VHDL语言编辑文本程序，需先录入底层文件（键盘接口消抖动元件DEBOUNCING的描述）再录入键盘接口电路主程序，保存编译并检查程序是否有语法错误，再仿真观察波形是否符合所预期的设计要求，当一切都满足要求后，即可将程序下载到实验箱的FLEX10K \ EPF10K10LC84-4芯片中。
正确的将脉冲源、FLEX10K \ EPF10K10LC84-4芯片、5行×6列薄膜轻触按键键盘、数码管按设计要求连接好。
再将程序下载到实验箱的FLEX10K \ EPF10K10LC84-4芯片中，则可观察到预期的实验效果，即当按下某一键时，在数码管上显示该键对应的键值。
如：当按下5时，数码管显示05。
本课程设计需设计键盘接口消抖动元件（底层文本）和矩阵键盘接口电路（顶层文本）。
在顶层文本中包含扫描信号发生模块、按键消抖动模块、按键译码模块、寄存器-选择器模块和数码管的译码模块。
课程设计说明书题目EDA技术与应用系(部)专业(班级)姓名学号指导教师起止日期EDA技术课程设计任务书系（部）：专业：指导教师：目录引言 (5)一、绪论 (5)1.1 FPGA概况 (5)1.2 此课题的研究意义 (6)二、矩阵键盘接口电路的原理与总体设计 (6)2.1 矩阵键盘接口电路的原理 (6)2.2 总体设计 (8)三、各模块的设计及仿真 (8)3.1 键盘扫描电路 (8)3.2 键盘译码电路和按键标志位产生电路 (11)3.3 时钟产生模块 (16)3.4 键盘接口电路顶层电路实现 (18)四、硬件测试 (19)五、实验设备 (19)六、总结 (20)参考文献 (20)矩阵键盘键信号检测电路设计引言人类文明已进入到高度发达的信息化社会。
信息化社会的发展离不开电子信息产品开发技术、产品品质的提高和进步。
电子信息产品随着科学技术的进步，其电子器件和设计方法更新换代的速度日新月异。
实现这种进步的主要原因就是电子设计技术和电子制造技术的发展，其核心就是电子设计自动化（EDA，Electronic Design Automation）技术，EDA技术的发展和推广应用又极大地推动了电子信息产业的发展。
为保证电子系统设计的速度和质量，适应“第一时间推出产品”的设计要求，EDA技术正逐渐成为不可缺少的一项先进技术和重要工具。
目前，在国内电子技术教学和产业界的技术推广中已形成“EDA热”,完全可以说，掌握EDA技术是电子信息类专业学生、工程技术人员所必备的基本能力和技能。
此设计主要利用VHDL硬件描述语言在EDA平台Quartus II上设计一个4×4阵列键盘扫描电路，将行扫描信号输入阵列键盘，读取列信号的值，输出按键编码，从而判断出按键按下的位置。
并且进行模拟仿真，下载到EDA实验箱进行硬件验证。
一、绪论1.1 FPGA概况早期的可编程逻辑器件只有可编程只读存储器(PROM)、紫外线可擦除只读存储器(EPROM)和电可擦除只读存储器(E2PROM)三种。
1 矩阵键盘扫描要求：设计矩阵式键盘接口，并在一个数码管上面显示按下的数字，从0到9以及小数点。
判断键盘中有无按键按下是通过行线送入扫描线好然后从列线读取状态得到的。
其方法是依次给行线送低电平，检查列线的输入。
如果列线全是高电平，则代表低电平信号所在的行中无按键按下；如果列线有输入为低电平，则代表低电平信号所在的行和出现低电平的列的交点处有按键按下。
整个设计程序包括三个模块：时钟分频、键盘扫描和键译码转换。
时钟分频：由于使用的外部时钟频率为50MHz，这个频率对扫描来说太高，所以这里需要一个分频器来分得适合键盘扫描使用的频率。
键盘扫描：由键盘的工作原理可知，要正确地完成按键输入工作必须有按键扫描电路产生KEYI信号，同时必须有按键译码电路从KEYI中和KEYOUT中读出按键的键值。
键盘扫描电路是用于产生KEYI3~ KEYI0 信号，其变化顺序是1110→1101→1011→0111→1110…周而复始地扫描。
其停留时间大慨在10ms。
键盘译码：键盘译码电路是从keyI3~keyI0和keyout3~keyout0信号中译码出按键值的电路。
将此按键值显示在数码管上。
FPGA_CLK 系统的主时钟MASTER_RESET_n 主复位Button[0]-[15] 拨码开关/白色按钮通过跳线Jxx选择Seven_seg[0]-[7] 数码管的显示Seven_seg[8]-[15] 数码管的选择LED_DOWN[0]-[7] 8个ledKeyboard_Down[0]-[8] 键盘输入/AD输入，通过JP8选择低位表示行。
原理图中Keyboard_Down[0]-[4]对应KEYI[0-4]Keyboard_Down[5]-[8]对应KEYO[0-3]此例中Keyboard_Down[1]-[4]对应KEYI[0-3]Keyboard_Down[5]-[8]对应KEYO[0-3]2、交通灯的控制课程设计原理：在十字路口，每条道路各有一组红、黄、绿灯和倒计时显示器，用以指挥车辆和行人有序的通行。

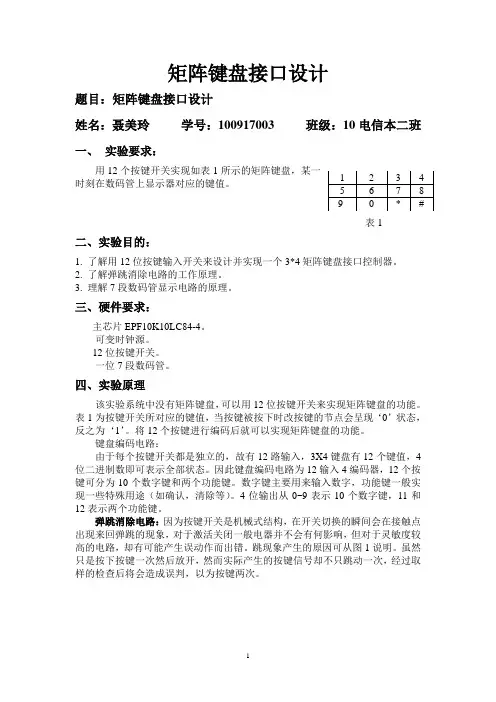

矩阵键盘接口设计题目：矩阵键盘接口设计姓名：聂美玲学号：100917003 班级：10电信本二班一、实验要求：用12个按键开关实现如表1所示的矩阵键盘，某一Array时刻在数码管上显示器对应的键值。
表1二、实验目的：1. 了解用12位按键输入开关来设计并实现一个3*4矩阵键盘接口控制器。
2. 了解弹跳消除电路的工作原理。
3. 理解7段数码管显示电路的原理。
三、硬件要求：主芯片EPF10K10LC84-4。
可变时钟源。
12位按键开关。
一位7段数码管。
四、实验原理该实验系统中没有矩阵键盘，可以用12位按键开关来实现矩阵键盘的功能。
表1为按键开关所对应的键值，当按键被按下时改按键的节点会呈现‘0’状态，反之为‘1’。
将12个按键进行编码后就可以实现矩阵键盘的功能。
键盘编码电路：由于每个按键开关都是独立的，故有12路输入，3X4键盘有12个键值，4位二进制数即可表示全部状态。
因此键盘编码电路为12输入4编码器，12个按键可分为10个数字键和两个功能键。
数字键主要用来输入数字，功能键一般实现一些特殊用途（如确认，清除等）。
4位输出从0~9表示10个数字键，11和12表示两个功能键。
弹跳消除电路：因为按键开关是机械式结构，在开关切换的瞬间会在接触点出现来回弹跳的现象，对于激活关闭一般电器并不会有何影响，但对于灵敏度较高的电路，却有可能产生误动作而出错。
跳现象产生的原因可从图1说明。
虽然只是按下按键一次然后放开，然而实际产生的按键信号却不只跳动一次，经过取样的检查后将会造成误判，以为按键两次。
图1 弹跳现象产生错误的抽样结果图2 调整抽样频率后得到的抽样结果因此在开关输入信号处必须加上弹跳消除电路，避免误操作信号的发生。
注意：弹跳消除电路所使用脉冲信号的频率必须要选用合适，频率太低则按键反应痴动，频率太高则起不到消除弹跳的作用，而且消除弹跳电路设计的不同对频率也有不同的要求。
弹跳消除电路程序代码：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;library altera；use altera.maxplus2.all;entity debouncing isport( d_in,clk:in std_logic;dd1,dd0,qq1,qq0:out std_logic;d_out,d_out1:out std_logic);end debounce;architecture a of debounce issignal vcc,inv_d:std_logic;signal d1,d0:std_logic;beginvcc<='1';inv_d<=not d_in;dff1:dff port map(d=>vcc,q=>q0,clk=>clk,clrn=>inv_d,prn=>vcc);dff2:dff port map(d=>vcc,q=>q1,clk=>clk,clrn=>q0,prn=>vcc);process (clk)beginif clk'event and clk='1' thend0<=not q1;d1<=d0;end if ;end process;d_out <=not (d1 and not d0);end a;程序说明：（1）因为必须取样到三次以上的“1”，才会输出1，两次“0”，才会输出0；（2）微分的目的是让每一次对按键反应的时间长度都维持一个脉冲波形的时间长度。
eda矩阵键盘扫描课程设计一、课程目标知识目标：1. 让学生理解EDA矩阵键盘的基本原理和结构；2. 使学生掌握矩阵键盘扫描的方法和技巧；3. 帮助学生掌握利用EDA工具进行矩阵键盘电路设计和仿真。
技能目标：1. 培养学生运用EDA工具进行矩阵键盘电路搭建和调试的能力；2. 培养学生分析并解决矩阵键盘扫描过程中出现问题的能力；3. 提高学生团队协作和沟通表达能力，能就矩阵键盘扫描问题进行有效讨论。
情感态度价值观目标：1. 培养学生对电子技术课程的兴趣和热情，激发学生主动探究精神；2. 培养学生严谨的科学态度和良好的学习习惯；3. 增强学生的创新意识，鼓励学生勇于尝试新的设计方法和思路。
课程性质分析：本课程为电子技术课程的一部分，以实践操作为主，理论联系实际，旨在培养学生的电子技术应用能力。
学生特点分析：学生处于高中年级，具有一定的电子技术基础和动手能力，对新鲜事物充满好奇，善于团队合作。
教学要求：结合学生特点，注重实践与理论相结合，强调学生的动手能力和问题解决能力，提高学生的创新意识和团队协作能力。
通过本课程的学习，使学生能够达到上述课程目标，为后续电子技术课程的学习打下坚实基础。
二、教学内容1. 理论知识：- 矩阵键盘的工作原理与结构；- 键盘扫描方法：行扫描和列扫描；- EDA工具的使用方法及电路仿真基本操作。
2. 实践操作：- 利用EDA工具设计矩阵键盘电路；- 矩阵键盘电路的搭建与调试；- 键盘扫描程序编写与优化。
3. 教学大纲安排：- 第一章：矩阵键盘原理及结构介绍（1课时）- 第二章：键盘扫描方法分析（1课时）- 第三章：EDA工具的使用及电路仿真（2课时）- 第四章：矩阵键盘电路设计与搭建（2课时）- 第五章：键盘扫描程序编写与调试（2课时）4. 教材关联：- 《电子技术基础》第四章：数字电路基础；- 《电子技术实验教程》第六章：矩阵键盘与显示电路设计。
教学内容确保科学性和系统性，结合课程目标，注重理论与实践相结合。

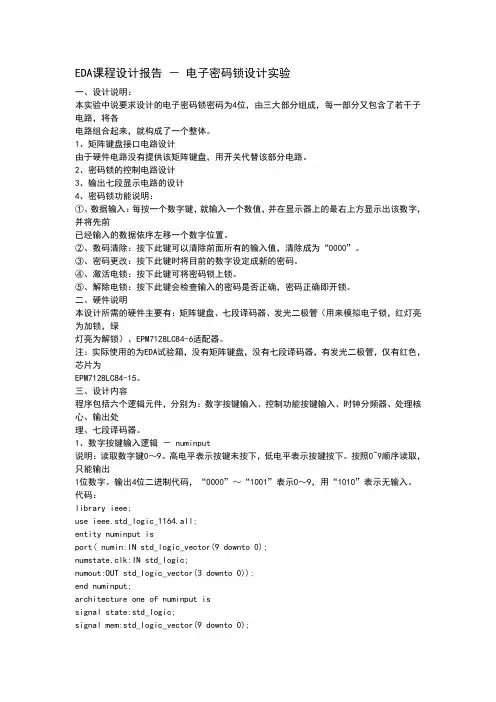

EDA课程设计报告－电子密码锁设计实验一、设计说明：本实验中说要求设计的电子密码锁密码为4位，由三大部分组成，每一部分又包含了若干子电路，将各电路组合起来，就构成了一个整体。
1、矩阵键盘接口电路设计由于硬件电路没有提供该矩阵键盘，用开关代替该部分电路。
2、密码锁的控制电路设计3、输出七段显示电路的设计4、密码锁功能说明：①、数据输入：每按一个数字键，就输入一个数值，并在显示器上的最右上方显示出该数字，并将先前已经输入的数据依序左移一个数字位置。
②、数码清除：按下此键可以清除前面所有的输入值，清除成为“0000”。
③、密码更改：按下此键时将目前的数字设定成新的密码。
④、激活电锁：按下此键可将密码锁上锁。
⑤、解除电锁：按下此键会检查输入的密码是否正确，密码正确即开锁。
二、硬件说明本设计所需的硬件主要有：矩阵键盘、七段译码器、发光二极管（用来模拟电子锁，红灯亮为加锁，绿灯亮为解锁）、EPM7128LC84-6适配器。
注：实际使用的为EDA试验箱，没有矩阵键盘，没有七段译码器，有发光二极管，仅有红色，芯片为EPM7128LC84-15。
三、设计内容程序包括六个逻辑元件，分别为：数字按键输入、控制功能按键输入、时钟分频器、处理核心、输出处理、七段译码器。
1、数字按键输入逻辑－ numinput说明：读取数字键0～9。
高电平表示按键未按下，低电平表示按键按下。
按照0~9顺序读取，只能输出1位数字。
输出4位二进制代码，“0000”～“1001”表示0～9，用“1010”表示无输入。
代码：library ieee;use ieee.std_logic_1164.all;entity numinput isport( numin:IN std_logic_vector(9 downto 0);numstate,clk:IN std_logic;numout:OUT std_logic_vector(3 downto 0));end numinput;architecture one of numinput issignal state:std_logic;signal mem:std_logic_vector(9 downto 0);process(clk)beginif clk'event and clk='1' thenif state/=numstate thenif mem/=numin thencase numin iswhen "1111111110" => numout<="0000";when "1111111101" => numout<="0001";when "1111111011" => numout<="0010";when "1111110111" => numout<="0011";when "1111101111" => numout<="0100";when "1111011111" => numout<="0101";when "1110111111" => numout<="0110";when "1101111111" => numout<="0111";when "1011111111" => numout<="1000";when "0111111111" => numout<="1001";when others => numout<="1010";end case;state<=numstate;else numout<="1010";end if;mem<=numin;end if;end if;end process;end one;2、控制功能按键输入－ coninput说明：读取控制功能按键－清除按键，修改密码，锁定，解锁。
哈尔滨理工大学荣成学院课程设计题目：矩阵键盘控制电路设计班级：姓名：学号：目录一、设计任务 (1)二、方案选择 (1)三、实现方案与电路原理图 (2)四、引脚分配表 (5)五、关系表 (5)六、总体设计 (6)七、软件设计源程序及实验现象 (6)八、总结 (11)一、设计任务矩阵键盘实验1：向用户介绍矩阵键盘扫描实现的方法，；把相应的键值显示在数码管二、方案选择（1）矩阵键盘基础知识在许多数字系统中，经常采用按键系统的输入方式之一，为系统提供数据输入或者命令输入。
