第七章筒体结构设计

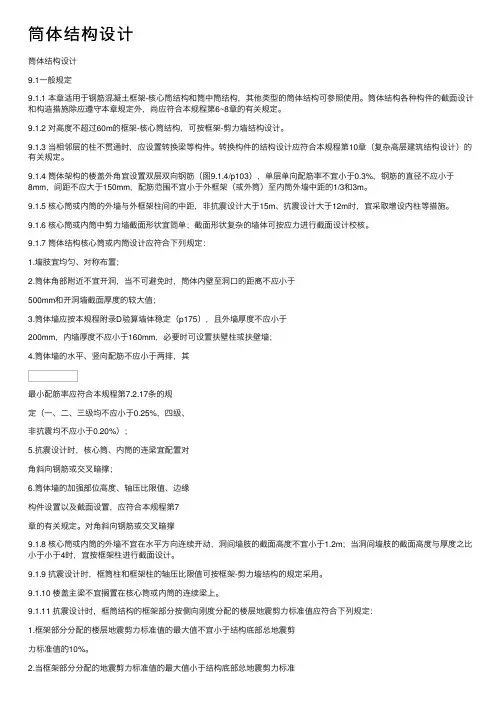

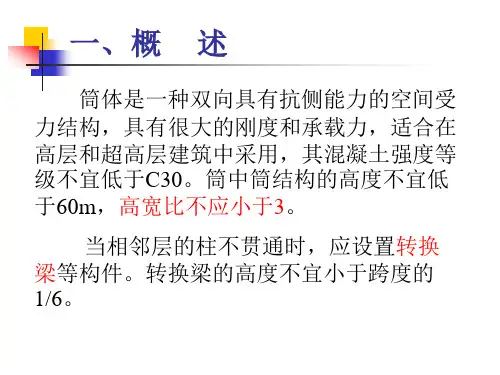

筒体结构设计筒体结构设计9.1⼀般规定9.1.1 本章适⽤于钢筋混凝⼟框架-核⼼筒结构和筒中筒结构，其他类型的筒体结构可参照使⽤。

筒体结构各种构件的截⾯设计和构造措施除应遵守本章规定外，尚应符合本规程第6~8章的有关规定。

9.1.2 对⾼度不超过60m的框架-核⼼筒结构，可按框架-剪⼒墙结构设计。

9.1.3 当相邻层的柱不贯通时，应设置转换梁等构件。

转换构件的结构设计应符合本规程第10章（复杂⾼层建筑结构设计）的有关规定。

9.1.4 筒体架构的楼盖外⾓宜设置双层双向钢筋（图9.1.4/p103），单层单向配筋率不宜⼩于0.3%，钢筋的直径不应⼩于8mm，间距不应⼤于150mm，配筋范围不宜⼩于外框架（或外筒）⾄内筒外墙中距的1/3和3m。

9.1.5 核⼼筒或内筒的外墙与外框架柱间的中距，⾮抗震设计⼤于15m、抗震设计⼤于12m时，宜采取增设内柱等措施。

9.1.6 核⼼筒或内筒中剪⼒墙截⾯形状宜简单；截⾯形状复杂的墙体可按应⼒进⾏截⾯设计校核。

9.1.7 筒体结构核⼼筒或内筒设计应符合下列规定：1.墙肢宜均匀、对称布置；2.筒体⾓部附近不宜开洞，当不可避免时，筒体内壁⾄洞⼝的距离不应⼩于500mm和开洞墙截⾯厚度的较⼤值；3.筒体墙应按本规程附录D验算墙体稳定（p175），且外墙厚度不应⼩于200mm，内墙厚度不应⼩于160mm，必要时可设置扶壁柱或扶壁墙；4.筒体墙的⽔平、竖向配筋不应⼩于两排，其最⼩配筋率应符合本规程第7.2.17条的规定（⼀、⼆、三级均不应⼩于0.25%，四级、⾮抗震均不应⼩于0.20%）；5.抗震设计时，核⼼筒、内筒的连梁宜配置对⾓斜向钢筋或交叉暗撑；6.筒体墙的加强部位⾼度、轴压⽐限值、边缘构件设置以及截⾯设置，应符合本规程第7章的有关规定。

对⾓斜向钢筋或交叉暗撑9.1.8 核⼼筒或内筒的外墙不宜在⽔平⽅向连续开动，洞间墙肢的截⾯⾼度不宜⼩于1.2m；当洞间墙肢的截⾯⾼度与厚度之⽐⼩于⼩于4时，宜按框架柱进⾏截⾯设计。

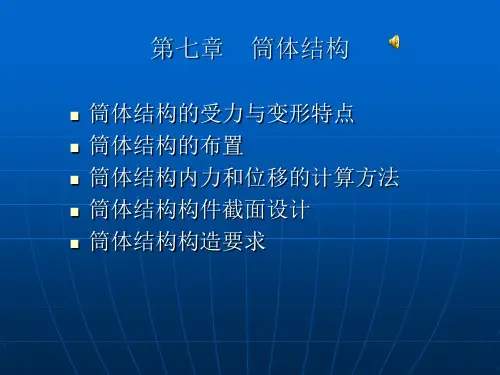

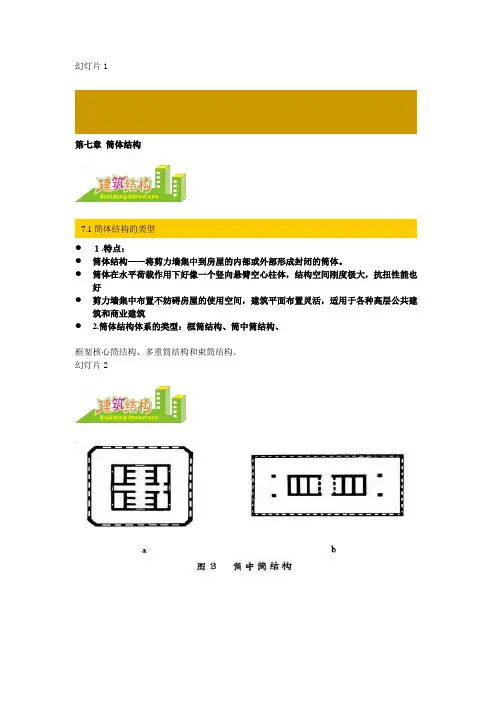

幻灯片1第七章 筒体结构● １.特点：● 筒体结构——将剪力墙集中到房屋的内部或外部形成封闭的筒体。

● 筒体在水平荷载作用下好像一个竖向悬臂空心柱体，结构空间刚度极大，抗扭性能也好● 剪力墙集中布置不妨碍房屋的使用空间，建筑平面布置灵活，适用于各种高层公共建筑和商业建筑●2.筒体结构体系的类型：框筒结构、筒中筒结构、框架核心筒结构、多重筒结构和束筒结构。

幻灯片27.1筒体结构的类型幻灯片3一、框筒结构框筒结构是由周边密集柱和高跨比很大的窗裙梁所组成的空腹筒结构。

为了减少楼盖结构的内力和挠度，中间往往要布置一些柱子，以承受楼面竖向荷载。

幻灯片4幻灯片5二、筒中筒结构在高层建筑中，往往有一定数量的电梯间或楼体间及设备井道的墙布置成钢筋混凝土墙，它既可以承受竖向荷载，又承受水平荷载作用，楼电梯间等服务性用房常位于房屋的中部，核心筒得名。

核心筒一般不单独作为承重结构，而与其他结构组合形成新的结构型式。

当把框筒结构与核心筒结合在一起时 ，便成为筒中筒结构。

三、框架核芯筒结构筒中筒结构外部柱距较密，常常不能满足建筑设计的要求。

有时建筑布置上要求外部柱距在4~5m 或更大，这时，周边柱已不能形成筒的工作状态，而相当于空间框架的作用。

四、多重筒结构当建筑物平面尺寸很大或当内筒较小时，内外筒之间的距离较大，即楼盖结构的跨度较大，这样势必会增加楼板的厚度或楼面大梁的高度。

为降低楼盖结构的高度，可在筒中筒结构的内外筒之间增设一圈柱或剪力墙，如果将这些柱或剪力墙连接起来使之形成一个筒体的作用。

五、束筒结构当建筑物的高度或其平面尺寸进一步加大，以致与框筒结构或筒中筒结构可以看成若干个框筒结构的组合，它就可以有效地减少外筒翼缘框架中的剪力滞后效应，使内筒或内部柱充分发挥作用。

7.2筒体结构的受力性能和工作特点筒体结构的基本特征是：水平荷载主要是由一个或多个筒体承受，筒体可以是剪力墙薄壁筒，也可以是密柱框筒。

幻灯片6筒体和理想筒体受力是有差别。
