短管水力计算

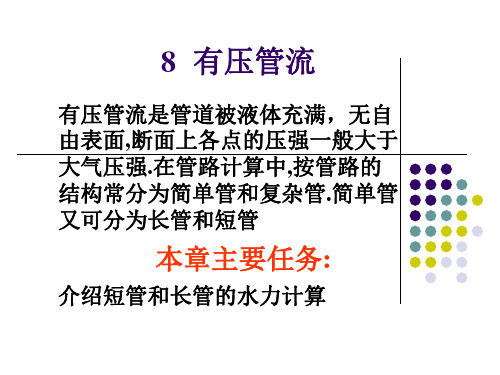

学习单元三、短管水力计算一、管流概述在水利土木工程和日常生活中，经常用管道来输送液体，如水利工程中的有压引水隧洞、有压泄洪隧洞、水电站的压力管道、灌溉工程中的虹吸管和倒虹吸管、抽水机的吸水管和压水管、建筑或城市给排水工程中的自来水管、通风热水管道、石油工程中的输油管、人体中的血管等，都是常见的有压管流。

有压管流一般都采用圆形管道输送。

水流运动的特点是：整个断面被液体所充满，没有自由液面，管道的整个边壁上都受动水压强作用，而且一般不等于大气压强。

因此，管流又称为有压流。

管道中的断面如果未被水冲满，则不能视为有压流，是无压流动（明渠流动）根据管道中水流的沿程水头损失、局部水头损失及流速水头所占的比重不同，管流可分为长管流动和短管流动。

长管即管道中水流的沿程水头损失较大，而局部水头损失和流速水头很小，此两项之和只占沿程水头损失5%以下，以致可以忽略不计。

一般自来水管可视为长管。

短管即管道中局部水头损失与流速水头两项之和占沿程水头损失的5%以上，水力计算时不能忽略，必须一起考虑在内。

虹吸管、倒虹吸管、坝内泄水管、抽水机的吸水管等，均可按短管计算。

特别需要指出的是，长管和短管并不是按管道的长度分类的，即使很长的管道，局部水头损失和流速水头不能忽略时，仍应按短管计算。

根据水流运动要素随时间是否变化，可分为有压恒定流和有压非恒定流。

当管中任一点的水流运动要素不随时间而改变时，即为有压恒定流，否则为有压非恒定流。

本课程主要研究有压恒定流的计算。

本节先介绍短管流动下图5-6表示一段短管的自由出流过程。

列1-1断面和2-2断面的能量方程，有：212222201-+=+w h gv g v H αα令0212H gv H =+α，称为作用水头。

又有∑∑+=-j f w h h h 21。

因此g v d lH 2)(220∑++=ξλα取 12=α 则g v dlH 2)1(2∑++=ξλ图5-6 短管的自由出流管中流速0211gH dl v ∑++=ξλ通过管道流量 002211gH A gH A dl Q c μξλ=++=∑式中 ∑++=ξλμdl c 11称为管道系统的流量系数。

水力学教学辅导第五章 有压管道恒定流【教学基本要求】1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。

2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道内的压强分布。

3、了解复杂管道的特点和计算方法。

【内容提要和学习指导】前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。

本章理论部分内容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。

有压管流水力计算的主要任务是：确定管路中通过的流量Q ；设计管道通过的流量Q 所需的作用水头H 和管径d ；通过绘制沿管线的测压管水头线，确定压强p 沿管线的分布。

5.1 有压管道流动的基本概念（1） 简单管道和复杂管道根据管道的组成情况我们把它分为简单管道和复杂管道。

直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。

复杂管道又可以分为串联管道、并联管道、分叉管道、沿程泄流管和管网。

（2） 短管和长管在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管：短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道；长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管道为，一般认为（ ）＜（5~10）h f %可以按长管计算。

需要注意的是：长管和长管不是完全按管道的长短来区分的。

将有压管道按长管计算，可以简化计算过程。

但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。

5.2简单管道短管的水力计算（1）短管自由出流计算公式（5—1）式中：H 0是作用总水头，当行近流速较小时，可以近似取H 0 = H 。

μ称为短管自由出流的流量系数。

j h g v ∑+2202gH A c Q μ=μ=1（5—2）（2）短管淹没出流计算公式（5—3） 式中：z 为上下游水位差，μc 为短管淹没出流的流量系数（5—4） 请特别注意：短管自由出流和淹没出流的计算关键在于正确计算流量系数。
