拉延模具毕业设计拉延模具毕业设计在现代工业生产中，模具被广泛应用于各个领域，其中拉延模具是一种常见且重要的模具类型。
本文将探讨拉延模具的设计和应用，以及其在毕业设计中的潜在价值。
一、拉延模具的概述拉延模具是一种用于金属材料成型的工具，其主要功能是通过拉伸和挤压金属材料，使其形成所需的形状和尺寸。
拉延模具通常由上模和下模组成，上模和下模之间的空间形状决定了最终产品的形状。
拉延模具的设计需要考虑材料的性质、形状的复杂程度以及生产效率等因素。
二、拉延模具的设计要点1. 材料选择：在拉延模具的设计中，材料的选择至关重要。
模具需要具备足够的硬度和强度，以承受拉伸和挤压过程中的高压力和摩擦力。
常见的模具材料包括工具钢、硬质合金等。
2. 模具结构：拉延模具的结构设计应考虑到产品的形状和尺寸，以及生产效率的要求。
模具的结构应合理布局，以便于操作和维护。
同时，模具的结构还需要考虑到产品的材料流动性，以确保产品成型的质量和精度。
3. 润滑和冷却系统：在拉延模具的设计中，润滑和冷却系统的设置是非常重要的。
润滑系统可以减少模具与金属材料之间的摩擦力，提高产品的表面质量。
冷却系统则可以有效地降低模具的温度，延长模具的使用寿命。
三、拉延模具在毕业设计中的应用拉延模具在毕业设计中具有广泛的应用价值。
一方面，通过设计和制造拉延模具，可以提高学生对模具设计和制造的理论和实践能力的培养。
学生可以通过研究和分析不同材料的性质，选择合适的材料，并进行模具结构的设计和优化。
此外，学生还可以通过实际操作，了解模具制造的流程和技术要点。
另一方面，通过毕业设计中的拉延模具应用，学生可以将所学的理论知识应用于实际生产中。
他们可以通过与企业合作，了解实际生产的需求和挑战，并在设计和制造过程中解决实际问题。
这种实践经验将为学生的职业发展提供宝贵的资本，并增强他们在工业界的竞争力。
四、拉延模具设计的挑战和前景虽然拉延模具设计具有广泛的应用前景，但也面临一些挑战。

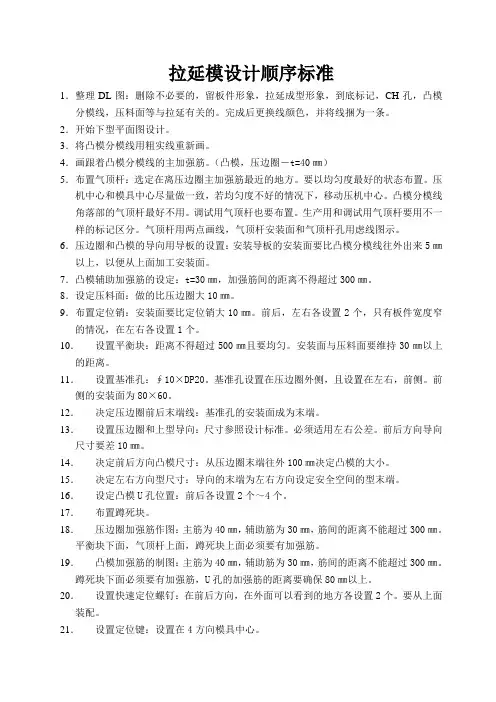

拉延模设计顺序标准1．整理DL图：删除不必要的，留板件形象，拉延成型形象，到底标记，CH孔，凸模分模线，压料面等与拉延有关的。
完成后更换线颜色，并将线捆为一条。
2．开始下型平面图设计。
3．将凸模分模线用粗实线重新画。
4．画跟着凸模分模线的主加强筋。
（凸模，压边圈－t=40㎜）5．布置气顶杆：选定在离压边圈主加强筋最近的地方。
要以均匀度最好的状态布置。
压机中心和模具中心尽量做一致，若均匀度不好的情况下，移动压机中心。
凸模分模线角落部的气顶杆最好不用。
调试用气顶杆也要布置。
生产用和调试用气顶杆要用不一样的标记区分。
气顶杆用两点画线，气顶杆安装面和气顶杆孔用虑线图示。
6．压边圈和凸模的导向用导板的设置：安装导板的安装面要比凸模分模线往外出来5㎜以上，以便从上面加工安装面。
7．凸模辅助加强筋的设定：t=30㎜，加强筋间的距离不得超过300㎜。
8．设定压料面：做的比压边圈大10㎜。
9．布置定位销：安装面要比定位销大10㎜。
前后，左右各设置2个，只有板件宽度窄的情况，在左右各设置1个。
10．设置平衡块：距离不得超过500㎜且要均匀。
安装面与压料面要维持30㎜以上的距离。
11．设置基准孔：∮10×DP20。
基准孔设置在压边圈外侧，且设置在左右，前侧。
前侧的安装面为80×60。
12．决定压边圈前后末端线：基准孔的安装面成为末端。
13．设置压边圈和上型导向：尺寸参照设计标准。
必须适用左右公差。
前后方向导向尺寸要差10㎜。
14．决定前后方向凸模尺寸：从压边圈末端往外100㎜决定凸模的大小。
15．决定左右方向型尺寸：导向的末端为左右方向设定安全空间的型末端。
16．设定凸模U孔位置：前后各设置2个～4个。
17．布置蹲死块。
18．压边圈加强筋作图：主筋为40㎜，辅助筋为30㎜，筋间的距离不能超过300㎜。
平衡块下面，气顶杆上面，蹲死块上面必须要有加强筋。
19．凸模加强筋的制图：主筋为40㎜，辅助筋为30㎜，筋间的距离不能超过300㎜。
拉延造型设计基本原则1．基准中心位于板件中心部位，且中心点在凸模上。
2．冲压方向的确定保证凸模能顺利进入凹模，且进入拉伸件的所有角落；开始拉伸时凸模与板料应尽量的使接触面大，阻力应均匀，压料面各方向进料。
3．合理增加工艺补充部分确定拉伸件工艺补充部分应遵循以下原则:使拉伸深度尽量浅尽量利于垂直修边工艺补充部分应尽量小，距修边线距离最小5mm.4．压料面形状的确定在确定压料面形状时要尽量降低拉伸深度，使形面平缓5．工艺切口和工艺孔的设置工艺切口和工艺孔（刺破和落料孔），主要是针对一些局部变形剧烈或存在反拉伸的工件手段，它必须分布在工艺补充上，在后序修边冲孔工序中可以将其去掉。
6．凸、凹模圆角半径的确定确定凸、凹模半径时必须与工件的变形特点、拉延筋及凸、凹模圆角半径的大小等因素综合考虑。
7．坯料尺寸、形状坯料（板料）尺寸尽量去最小，保证材料利用率，根据零件特征，坯料可以使用不规则形状，依实际调整而定。
8．C/H孔位置、数量、大小位置：设计C/H孔位置，在零件平的表面，尽量位于零件的两个对角处，距离尽量远数量：单件工艺，设计2个，左右件合并工艺，左右各2个。
大小：外板件用Φ6的孔，内板件用Φ10的孔。
9．拉延筋位置、大小确定拉延筋的作用主要是增大全周或局部的材料变形阻力以控制材料的流入，提高制件的刚性，同时也是防止覆盖件起皱和开裂最有效的方法。
10．到底标记的位置、数量、大小位置：设计一般的到底标记，在废料区，尽量位于凸模高的对角平面处，走料不急剧的位置，设计左右到底标记，在产品上，尽量位于凸模高的平面处。
数量：一个凸模2个大小：一般用Φ16的到底标记，受空间限制可选用Φ13的到底标记。
