一、填空题1、扎瓦尔电厂装机容量为（2400）MW的联合循环电站。
2、电站采用12台西门子生产的燃气轮机,型号为（SGT6-5000F(5)）. 燃机发电机为西门子生产，型号：（SGEN6-1000A）,额定容量：（260MW）, 额定电压：（18KV） ,额定频率：（60HZ），额定转速：（3600rpm），功率因数：（0.85），冷却方式：（风冷）。
3、汽轮发电机组为西门子生产，型号（SGEN6-1000A），额定容量：（213MW）, 额定电压：（16.5KV） ,额定频率：（60HZ），额定转速：（3600rpm），功率因数：（0.85），冷却方式：（风冷）。
4、380KV升压站系统采用（双母线分段带旁路）接线方式，采用户内GIS设备，由（SEC）负责管理。
5、燃机主变低压侧连接高厂变供电至（13.8）KV母线，优点是燃机停运后，所在（13.8）KV母线系统仍可通过主变从系统受电，通过燃机启动时间短，接待负荷快的特点，作为电网系统（调峰）机组使用，所带厂用电系统可直接从主变低压侧受电不必为机组的频繁起停进行厂用母线电源切换。
减少运行的倒闸操作，提高厂用电系统安全系数。
汽机不设发电机出口（断路器），不带（厂用）系统，发电经主变直接送至电网。
6、10KV及以下带电设备的安全距离为(0.7)M,300KV带电设备的安全距离为（3）M。
7、SEC电力公司对380kV变电站具有（管理权），对扎瓦尔电厂发电机组具有（调度权）。
8、值长对中、低压厂用变压器、13.8KV厂用母线及以下的全厂电气设备具有(调度权)。
9、13.8KV 电压允许偏差值为额定电压的（±5%），400V 电压允许偏差值为额定电压的（±10%），240V 电压允许偏差值，为额定电压的（±5%），特殊状态下各电压等级的最高电压不超过额定电压的（±10%）。
10、周波允许偏差值为60HZ的（±0.02），最大为 60HZ的（±0.05）。

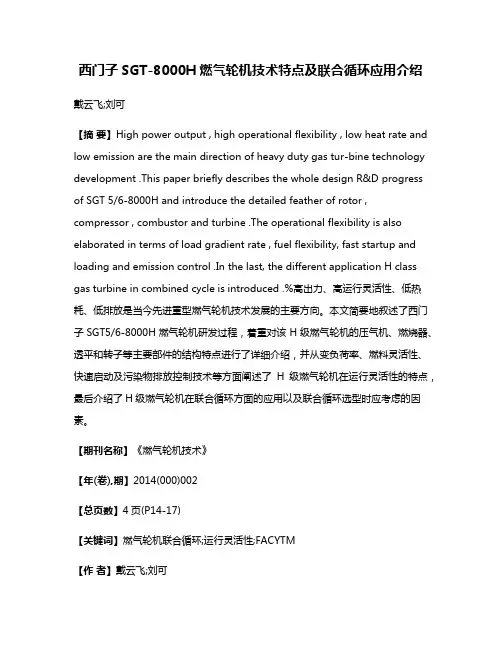

西门子SGT-8000H燃气轮机技术特点及联合循环应用介绍戴云飞;刘可【摘要】High power output , high operational flexibility , low heat rate and low emission are the main direction of heavy duty gas tur-bine technology development .This paper briefly describes the whole design R&D progress of SGT 5/6-8000H and introduce the detailed feather of rotor , compressor , combustor and turbine .The operational flexibility is also elaborated in terms of load gradient rate , fuel flexibility, fast startup and loading and emission control .In the last, the different application H class gas turbine in combined cycle is introduced .%高出力、高运行灵活性、低热耗、低排放是当今先进重型燃气轮机技术发展的主要方向。
本文简要地叙述了西门子SGT5/6-8000H燃气轮机研发过程，着重对该H级燃气轮机的压气机、燃烧器、透平和转子等主要部件的结构特点进行了详细介绍，并从变负荷率、燃料灵活性、快速启动及污染物排放控制技术等方面阐述了H级燃气轮机在运行灵活性的特点，最后介绍了H级燃气轮机在联合循环方面的应用以及联合循环选型时应考虑的因素。
【期刊名称】《燃气轮机技术》【年(卷),期】2014(000)002【总页数】4页(P14-17)【关键词】燃气轮机联合循环;运行灵活性;FACYTM【作者】戴云飞;刘可【作者单位】上海申能临港燃气轮机发电有限公司，上海 201306;上海申能临港燃气轮机发电有限公司，上海 201306【正文语种】中文【中图分类】TK4791 西门子H级燃气轮机研发过程简介2000年10月，西门子公司首次提出H级燃气轮机的研发计划［1］，2007年4月在柏林工厂完成了首台SGT5-8000H型燃气轮机原型机组装，并于2007年12月至2009年8月在德国巴伐利亚州Irsching 4电站成功完成全部燃气轮机单循环验证性试验项目，随后进入单轴联合循环安装和调试，最终于2011年7月完成整台联合循环调试，这标志着世界首台H级燃气-蒸汽联合循环机组进入商业运行阶段。
一、燃气轮机和蒸汽轮机的联合循环是二种不同工质二种不同热力循环的联合以其各自的优点而互补。
燃气轮机是以空气为工质的布朗脱循环（Brayton cycle），进口温度可达到1400℃，而蒸汽轮机是以水蒸汽为工质的朗肯循环（Rankine cycle），具有良好的冷端，二者结合起来的联合循环使整机效率达到一个新的高度。
燃气——蒸汽联合循环电站的优点是：供电效率远远超过燃煤蒸汽轮机电站；在国外，交钥匙工程的投资费用大约为500-600美元/kW，比带脱硫的燃煤蒸汽轮机电站（1100-1400美元/kW）低很多；建设周期短，可以按“分阶段建设方针”建厂，获得资金的最有效利用；用地、用水都比较少；运行高度自动化，满足随时启停；可用率高达85％—95％；便于快速“黑起动”（自备启动电源）；由于采用天然气或液体燃料，污染排放问题解决得很彻底，一般来说，无飞尘、SOx和NOx都很少，特别是在燃烧天然气时，还可以大大地减少CO2排放量。
当然，解决污染问题的功劳主要应归于所用的洁净燃料的特性。

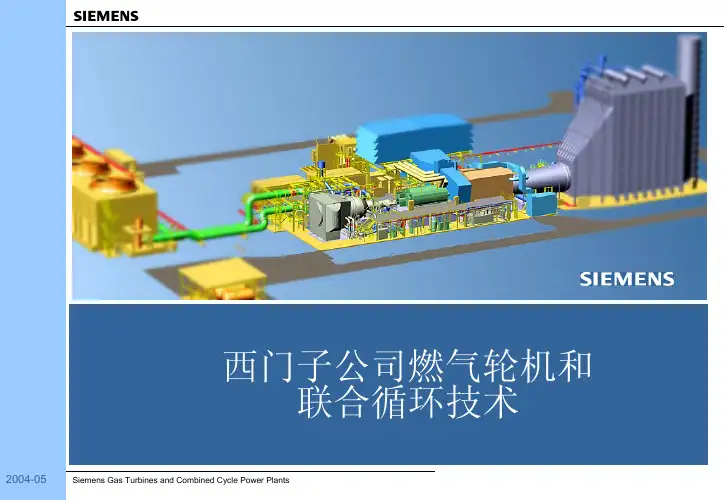

二、西门子公司生产的联合循环机组与型号V94.3A联合循环系统如图一其组成是一套V94.3A的燃气轮机，一套余热锅炉，一套凝汽式汽轮机。
三、西门子燃气轮机的特点50年来，西门子燃机经过多次改进和发展，很多部件已经完全改变了，但是通过120多台产品，7万次启动和400多万运行小时的考验，一些基本设计思想却保留下来了，而且得到发展，成为西门子燃机的特色。
如图二。
这些特点归纳起来有几条：1.整体式结构2.汽缸水平中分面3.压气机进口冷端接发电机4.透平轴向排气与余热锅炉相联5.双轴承外支撑6.转子盘鼓式、轮盘外缘端面齿，7.用中心拉杆压紧8.混合型燃烧器，9.燃烧室内敷设可装卸的陶瓷隔热瓦10.带可转进口导叶的多级压气机11.4级透平，12.动叶全是自由叶片13.燃烧室上开有人孔，14.无需开缸即可检测高温燃气通道图二V94.3A的主体剖面四、单轴布置的机组系统单轴机组是将燃气轮机和再热汽轮机结合起来，组合成一个单一的原动机。
西门子SGT5-4000F型燃机启动及转速负荷控制解析许淼; 周长德; 吴尚泽【期刊名称】《《东北电力技术》》【年(卷),期】2019(040)009【总页数】4页(P59-62)【关键词】启动控制器; 转速负荷控制器; 控制逻辑; 转速设定值; 负荷设定值【作者】许淼; 周长德; 吴尚泽【作者单位】辽宁东科电力有限公司辽宁沈阳 110179【正文语种】中文【中图分类】TM343孟加拉古拉绍电厂7号机组燃气-蒸汽联合循环300～450 MW工程采用多轴联合循环机组，其中1台燃气轮机，1台余热锅炉，1台蒸汽轮机。
燃机既可单循环运行，也可联合循环运行。
燃机主燃料是天然气，备用燃料是轻柴油。
燃机采用西门子SGT5-4000F型重型燃气轮机，余热锅炉由韩国斗山(DOOSAN)锅炉厂生产，蒸汽轮机为东方汽轮机厂生产的LN126.9-11.11/565/565型(合缸)三压、一次中间再热、双缸双排汽、双抽凝汽式联合循环用汽轮机。
燃气轮机操作所需的控制、监控、保护、诊断和报警功能由过程控制系统 SPPA-T3000 提供[1]。
1 燃气轮机模拟量控制系统燃气轮机模拟量控制系统是燃气轮机控制的重要部分，主要由启动升速控制器、转速负荷控制器、排气温度控制器、负荷限制控制器和压气机压比极限控制器组成，这些控制器由RAK0F最小选择功能块进行选择控制，即燃机在不同运行工况时，燃料量输出YMIN指令是这5个控制器输出的最小值[2]。
燃气轮机点火启动后，通过启动控制器来控制燃机转速，当达到额定转速时，切换至转速负荷控制器，维持额定转速，准备并网。
并网运行时，负荷控制器中的转速控制退出，切换到负荷控制，当功率增加到一定程度，排气温度达到温控标准，IGV阀开度达到最大值，排气温度控制器启动。
负荷限制控制器和压气机压比极限控制器只有在特殊工况下时才会启动。
2 控制逻辑解析2.1 值班阀和预混阀2.1.1 值班阀控制孟加拉古拉绍电厂7号机组燃气轮机设计了2个值班阀，在燃机升速时，值班阀是主要控制对象，在并网升负荷时，值班阀起稳燃作用，开度受压气机入口温度和排气温度影响，由开环回路控制。
390MW西门子燃气-蒸汽联合循环机组能效对标及优化措施韦晓峰;高帅【摘要】本文旨在通过对郑州燃气发电有限公司9F级西门子燃气-蒸汽联合循环机组2016年不同工况下运行的能效对标分析,寻求机组最佳的运行方式,总结经验开展对标工作,来指导不同条件下如何优化运行方式可以创造出最大的经济效益,同时进一步探讨机组节能降耗提高经济性的途径.【期刊名称】《燃气轮机技术》【年(卷),期】2017(030)002【总页数】4页(P58-60,67)【关键词】燃气-蒸汽联合循环机组;冷态启动;负荷;气耗【作者】韦晓峰;高帅【作者单位】郑州燃气发电有限公司,郑州 450000;郑州燃气发电有限公司,郑州450000【正文语种】中文【中图分类】TK478郑州燃气发电有限公司安装的两台从德国西门子公司引进的F级390MW燃气-蒸汽联合循环发电机组，分别于2007年1月4日、2007年4月21日完成168 h试运行。
燃料来源为“西气东输”工程的天然气，冷却水源为城市中水，电力送出由500 kV线路并入河南电网，设计年利用小时为3 500 h，年发电量26亿kW·h。
郑州燃气发电有限公司主要设备由燃气轮机、发电机、汽轮机及余热锅炉构成。
其中燃气轮机由压气机、燃烧室和燃气透平三大部件组成。
压气机设置15级压气叶片，压比为17，环形燃烧室内设置24个干式低NOx混合型燃烧器，燃气透平4级，由其带动发电机高速旋转发电，功率最高可达260 MW。
余热锅炉采用三压再热自然循环卧式余热锅炉。
汽轮机采用三压再热凝汽式汽轮机。
虽然燃气-蒸汽联合循环机组具有热效率高、调峰能力强、绿色环保、节能减排等优点，但由于燃料的特殊性和进口技术的垄断，面临着发电成本的居高不下以及气量和电量协调难度大等问题，不同运行方式、环境工况和燃料供应量对机组运行的影响相差较大，因此必须摸索出一套适合自身生产发电特点的统计指标，并在实际工作中深入开展经济活动分析，以提高燃气轮机运行的经济性。
西门子创造联合循环电站61．5％发电效率新纪录
佚名
【期刊名称】《上海电力》
【年(卷),期】2016(29)2
【摘要】西门子1月22日向杜塞尔多夫公用电力公司移交的配备H级燃气轮机
的联合循环电站在试车期间创造了三项纪录：单轴联合循环机组最大输出功率达到了603．8MW，净发电效率达到了61．5％，还能够为区域供热系统提供约
300MW热功率输出，从而将燃料利用率提高到85％，CO2排放低至230g/kwh。
【总页数】1页(P84-84)
【关键词】联合循环电站;发电效率;西门子;最大输出功率;联合循环机组;区域供热
系统;杜塞尔多夫;燃料利用率
【正文语种】中文
【中图分类】TM611.3
【相关文献】
1.世界上效率最高、噪声最低的联合循环电站透平发电机 [J], 张雅丽
2.新型燃气—蒸汽联合循环发电站的特点及循环效率分析 [J], 周晓彬;翟明
3.高效率低噪声的联合循环电站透平发电机 [J], 赵玉婷
4.西门子在荷兰赢得价值3.2亿欧元联合循环发电站承建工程 [J], 无
5.西门子在荷兰赢得价值3．2亿欧元联合循环发电站承建工程 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

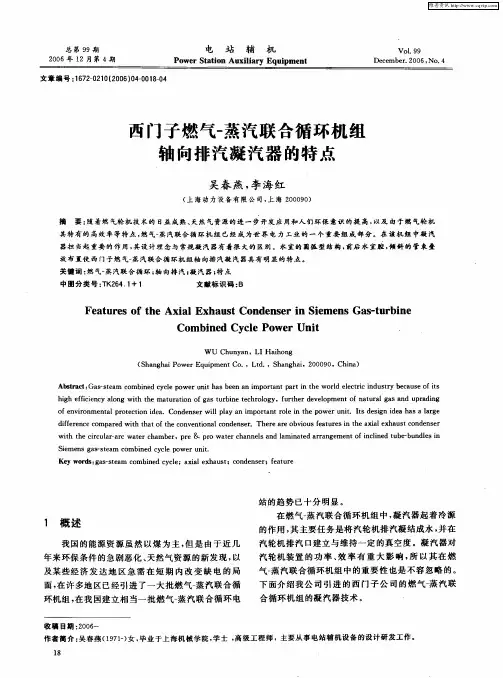

西门子燃气-蒸汽联合循环机组轴向排汽凝汽器的特点
