成绩西安邮电大学《通信原理》软件仿真实验报告实验名称：实验三模拟调制系统——AM系统院系：通信与信息工程学院专业班级：通工学生姓名：学号：（班内序号）指导教师：报告日期：2013年5月15日实验三模拟调制系统——AM系统●实验目的：1、掌握AM信号的波形及产生方法；2、掌握AM信号的频谱特点；3、掌握AM信号的解调方法；4*、掌握AM系统的抗噪声性能。

●仿真设计电路及系统参数设置：图1 模拟调制系统——AM系统仿真电路建议时间参数：No. of Samples = 4096；Sample Rate = 20000Hz1、记录调制信号与AM信号的波形和频谱；调制信号为正弦信号，Amp= 1V，Freq=200Hz；直流信号Amp = 2V；余弦载波Amp = 1V，Freq= 1000Hz；频谱选择|FFT|；2、采用相干解调，记录恢复信号的波形和频谱；接收机模拟带通滤波器Low Fc = 750Hz，Hi Fc = 1250Hz，极点个数6；接收机模拟低通滤波器Fc = 250Hz，极点个数为9；3、采用包络检波，记录恢复信号的波形和频谱；接收机包络检波器结构如下：其中图符0为全波整流器Zero Point = 0V；图符1为模拟低通滤波器Fc = 250Hz，极点个数为9；4、在接收机模拟带通滤波器前加入高斯白噪声；建议Density in 1 ohm = 0.00002W/Hz；观察并记录恢复信号波形和频谱的变化；5*、改变高斯白噪声的功率谱密度，观察并记录恢复信号的变化。

仿真波形及实验分析：1、记录调制信号与AM信号的波形和频谱；图1-1 调制信号波形图1-2 AM已调信号波形图1-3 调制信号的频谱图1-4 AM——已调制信号的频谱分析：AM信号的波形包络包含基带信号信息，频率是载波频率，频谱有边带分量和载波分量。

2、采用相干解调，记录恢复信号的波形和频谱；图2-1 AM——相干解调信号的波形图2-2 AM——相干解调信号的频谱分析：相干解调恢复出来的信号和原始信号相同，其频谱波形跟原始信号频谱波形基本相同。

实验报告哈尔滨工程大学教务处制实验一：低通采样定理和内插与抽取实现一、实验目的用Matlab 编程实现自然采样与平顶采样过程，根据实验结果给出二者的结论；掌握利用MATLAB 实现连续信号采样、频谱分析和采样信号恢复的方法。

二、实验原理1．抽样定理若)(t f 是带限信号，带宽为m ω, )(t f 经采样后的频谱)(ωs F 就是将)(t f 的频谱 )(ωF 在频率轴上以采样频率s ω为间隔进行周期延拓。

因此，当s ω≥m ω时，不会发生频率混叠；而当 s ω<m ω 时将发生频率混叠。

2．信号重建经采样后得到信号)(t f s 经理想低通)(t h 则可得到重建信号)(t f ，即：)(t f =)(t f s *)(t h其中：)(t f s =)(t f ∑∞∞--)(s nT t δ=∑∞∞--)()(s s nT t nT f δ，)()(t Sa T t h c csωπω= 所以：)(t f =)(t f s *)(t h =∑∞∞--)()(s s nT t nT f δ*)(t Sa T c csωπω =πωcs T ∑∞∞--)]([)(scsnT t Sa nT f ω上式表明，连续信号可以展开成抽样函数的无穷级数。

利用MATLAB 中的t t t c ππ)sin()(sin =来表示)(t Sa ，有 )(sin )(πt c t Sa =，所以可以得到在MATLAB 中信号由)(s nT f 重建)(t f 的表达式如下：)(t f =πωcs T ∑∞∞--)]([sin )(s cs nT t c nT f πω 我们选取信号)(t f =)(t Sa 作为被采样信号，当采样频率s ω=2m ω时，称为临界采样。

我们取理想低通的截止频率c ω=m ω。

下面程序实现对信号)(t f =)(t Sa 的采样及由该采样信号恢复重建)(t Sa ：三、 实验内容已知信号()()990(1)cos 2(10050)m x t m m t π==++∑，试以以下采样频率对信号采样：(a) 20000s f Hz =; (b) 10000s f Hz =; (c)30000s f Hz =，求x(t)信号原信号和采样信号频谱，及用采样信号重建原信号x’(t)时序图。

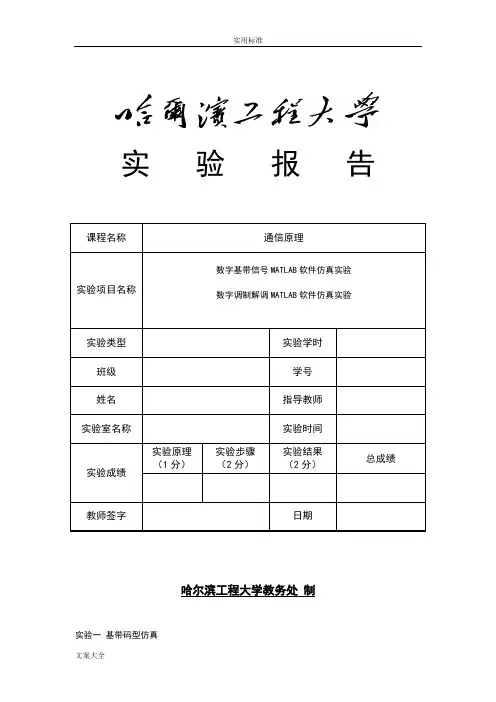

实验报告哈尔滨工程大学教务处制实验一基带码型仿真（一）单、双极性归零码仿真一、实验原理1.1归零码归零码，是信号电平在一个码元之内都要恢复到零的编码方式，它包括曼彻斯特编码和差分曼彻斯特编码两种编码方式。

1.2单、双极性归零码对于传输数字信号来说，最常用的方法是用不同的电压电平来表示两个二进制数字，即数字信号由矩形脉冲组成。

A）单极性不归零码，无电压表示”0”，恒定正电压表示” 1”，每个码元时间的中间点是采样时间，判决门限为半幅电平。

单极性归零码（RZ）即是以高电平和零电平分别表示二进制码1和0,而且在发送码1时高电平在整个码元期间T只持续一段时间T其余时间返回零电平. 在单极性归零码中，T /T 称为占空比•单极性归零码的主要优点是可以直接提取同步信号,因此单极性归零码常常用作其他码型提取同步信号时的过渡码型.也就是说其他适合信道传输但不能直接提取同步信号的码型，可先变换为单极性归零码，然后再提取同步信号|B）双极性不归零码，” 1”码和” 0”码都有电流，”1”为正电流，” 0”为负电流，正和负的幅度相等，判决门限为零电平。

双极性归零码是二进制码0和1分别对应于正和负电平的波形的编码，在每个码之间都有间隙产生.这种码既具有双极性特性，又具有归零的特性•双极性归零码的特点是：接收端根据接收波形归于零电平就可以判决1比特的信息已接收完毕，然后准备下一比特信息的接收，因此发送端不必按一定的周期发送信息.可以认为正负脉冲的前沿起了起动信号的作用，后沿起了终止信号的作用.因此可以经常保持正确的比特同步. 即收发之间无需特别的定时，且各符号独立地构成起止方式，此方式也叫做自同步方式.由于这一特性，双极性归零码的应用十分广泛。

1.3功率谱密度求信号的功率谱，功率谱=信号的频率的绝对平方/传输序列的持续时间，求得的功率谱进行单位换算以dB值表示1.4占空比(Duty Ratio)在电信领域中有如下含义:例如：脉冲宽度1ys,信号周期4 s 的脉冲序列占空比为 0.25。

(精编)哈工大通信原理实验报告H a r b i n I n s t i t u t e o f T e c h n o l o g y通信原理实验报告课程名称：通信原理院系：电子与信息工程学院班级：姓名：学号：指导教师：倪洁实验时间：2015年12月哈尔滨工业大学实验二帧同步信号提取实验一、实验目的1.了解帧同步的提取过程。

2.了解同步保护原理。

3.掌握假同步，漏同步，捕捉动态和维持态的概念。

二、实验原理时分复用通信系统，为了正确的传输信息，必须在信息码流中插入一定数量的帧同步码，帧同步码应具有良好的识别特性。

本实验系统帧长为24比特，划分三个时隙，每个时隙长度8比特，在每帧的第一时隙的第2至第8码元插入七位巴克码作为同步吗。

第9至24比特传输两路数据脉冲。

帧结构为：X11100101010101011001100，首位为无定义位。

本实验模块由信号源，巴克码识别器和帧同步保护电路三部分构成，信号源提供时钟脉冲和数字基带脉冲，巴克码识别器包裹移位寄存器、相加器和判决器。

其余部分完成同步保护功能。

三、实验内容1.观察帧同步码无错误时帧同步器的维持状态。

2.观察帧同步码有一位错误时帧同步器的维持态和捕捉态3.观察帧同步器假同步现象和同步保护器。

四、实验步骤1.开关K301接2.3脚。

K302接1.2脚。

2.接通电源，按下按键K1，K2，K300，使电路工作。

3.观察同步器的同步状态将信号源中的SW001，SW002，SW003设置为11110010,10101010,11001100（其中第2-8位为帧同步码），SW301设置为1110，示波器1通道接TP303,2通道接TP302，TP304,TP305,TP306,观察上述信号波形，使帧同步码（SW001的2-8位）措一位，重新做上述观察，此时除了TP303外，个点波形不变，说明同步状态仍在维持。

4.观察同步器的失步状态。

关闭电源，断开K302，在开电源（三个发光二极管全亮）。

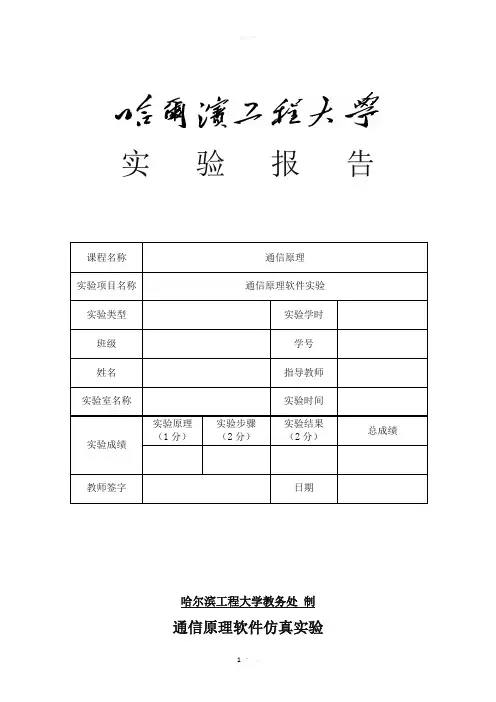

实验报告哈尔滨工程大学教务处制通信原理软件仿真实验一、实验题目1、基带码型仿真1)通过仿真观察占空比为50%、75%以及100%的单、双极性归零码波形以及其功率谱，分析不同占空比对仿真结果的影响。

2)通过仿真产生一随机消息码序列，将其分别转换为AMI码和HDB码，观察3它们的波形及其功率谱密度。

2、数字带通调制仿真设计一个采用2DPSK调制的数字通信系统：产生二进制随机数据，并仿真其对应的2DPSK调制波形，分析其频谱。

所产生的调制波形加入不同信噪比的白噪声，选取合适的接收方案，画出系统误码率曲线，并与理论误码率进行对比。

二、实验基本原理1、基带码型仿真想要产生不同占空比的单、双极性归零码波形，首先要确定码元序列，其次要对码元序列进行采样并输出到图表上。

确定码元序列的原理很简单，对于单极性码元，只需要产生一系列随机数并判断随机数是否大于零即可。

若大于等于零则码元为1，若小于零则码元为0。

对于双极性码元，可以通过判断随机数的极性来产生码元。

AMI码为传号交替反转码，为1反转，否则归零。

而HDB3码则是在AMI的基础上进行变换。

通过检测4个及以上的连零来插入破坏符号（V）。

倘若两个相邻破坏符号间的非零符号有偶数个时，还要插入B 符号。

2、数字带通调制仿真2DPSK数字调制系统的调制过程可以认为成差分双极性非归零矩形脉冲与高频载波的乘积。

至于解调过程，我在本次实验中选取的为相位比较法。

基本原理是将接收到的调制波形延迟一个码元周期，再与未延迟的调制波形相乘，分析该信号，从而解调码元。

三、仿真方案1、基带码型仿真1）占空比为0.5占空比为0.75占空比为1分析：由实验结果可知，随着占空比的增大，码元信号的直流分量会逐渐增多，频谱变窄。

而且，相较于单极性，双极性的功率谱要更宽一些。

2）（参数：HDB3码中V为1.5，B为2）分析：通过以上实验结果可见，AMI和HDB3码波形正确，而二者的功率谱在如此有限的码元数量内看不出来太多的区别。

实验报告哈尔滨工程大学教务处制实验一基带码型仿真（一）单、双极性归零码仿真一、实验原理1.1归零码归零码，是信号电平在一个码元之内都要恢复到零的编码方式，它包括曼彻斯特编码和差分曼彻斯特编码两种编码方式。

1.2单、双极性归零码对于传输数字信号来说，最常用的方法是用不同的电压电平来表示两个二进制数字，即数字信号由矩形脉冲组成。

A)单极性不归零码，无电压表示”0”，恒定正电压表示”1”，每个码元时间的中间点是采样时间，判决门限为半幅电平。

单极性归零码（RZ）即是以高电平和零电平分别表示二进制码1 和0，而且在发送码1 时高电平在整个码元期间T 只持续一段时间τ，其余时间返回零电平．在单极性归零码中，τ/T 称为占空比．单极性归零码的主要优点是可以直接提取同步信号，因此单极性归零码常常用作其他码型提取同步信号时的过渡码型．也就是说其他适合信道传输但不能直接提取同步信号的码型，可先变换为单极性归零码，然后再提取同步信号B)双极性不归零码，”1”码和”0”码都有电流，”1”为正电流，”0”为负电流，正和负的幅度相等，判决门限为零电平。

双极性归零码是二进制码0 和1 分别对应于正和负电平的波形的编码，在每个码之间都有间隙产生．这种码既具有双极性特性，又具有归零的特性．双极性归零码的特点是：接收端根据接收波形归于零电平就可以判决1 比特的信息已接收完毕，然后准备下一比特信息的接收，因此发送端不必按一定的周期发送信息．可以认为正负脉冲的前沿起了起动信号的作用，后沿起了终止信号的作用．因此可以经常保持正确的比特同步．即收发之间无需特别的定时，且各符号独立地构成起止方式，此方式也叫做自同步方式．由于这一特性，双极性归零码的应用十分广泛。

1.3 功率谱密度求信号的功率谱，功率谱 = 信号的频率的绝对平方 / 传输序列的持续时间，求得的功率谱进行单位换算以dB值表示1.4占空比(Duty Ratio)在电信领域中有如下含义：例如：脉冲宽度1μs ，信号周期4μs 的脉冲序列占空比为0.25。

信息与通信工程学院通信原理软件实验报告班级：201121xxxx姓名：xxx学号：序号：目录实验八 (4)一、实验内容 (4)二、实验原理 (4)三、仿真设计 (6)1. 仿真思路 (6)2. 程序框图 (6)3. 源程序 (7)四、实验结果及分析 (10)1．实验仿真结果 (10)2. 结果分析 (12)五、实验总结 (12)实验九 (13)一、实验内容 (13)二、实验原理 (13)三、仿真设计 (13)1. 仿真思路 (13)2. 程序框图 (14)3. 源代码 (14)四、实验结果及分析 (16)1. 实验仿真结果 (16)2. 结果分析 (17)五、实验总结 (17)实验十一 (18)一、实验内容 (18)二、实验原理 (18)1、单极性归零码 (18)2、双极性归零码 (18)3、各种码的比较 (19)三、仿真设计 (19)1. 仿真思路 (19)2. 程序框图 (20)3. 源代码 (20)四、实验结果及分析 (23)1. 实验仿真结果 (23)2. 结果分析 (24)五、实验总结 (24)实验十二 (25)一、实验内容 (25)二、实验原理 (25)三、仿真设计 (26)1. 仿真思路 (26)2. 程序框图 (26)3. 源程序 (26)四、实验结果及分析 (28)1. 实验仿真结果 (28)2. 结果分析 (29)五、实验总结 (29)实验八一、实验内容假设基带信号为()sin(2000)2cos(1000)m t t t ππ=+，载波频率为20kHz ，请仿真出AM 、DSB-SC 、SSB 信号，观察已调信号的波形及频谱。

二、实验原理1. 具有离散大载波的双边带幅度调制信号AM该幅度调制是由DSB-SC AM 信号加上离散的大载波分量得到，其表达式及时间波形图为：应当注意的是，m(t)的绝对值必须小于等于1，否则会出现下图的过调制：AM 信号的频谱特性如下图所示：由图可以发现，AM信号的频谱是双边带抑制载波调幅信号的频谱加上离散的大载波分量。

第一章Systemview软件仿真环境概述1.1 Systemview系统设计窗口：1、第一行“菜单栏”有几个下拉式菜单，通过菜单可以实现相应的功能。

2、第二行“工具栏”是由图标按钮组成的动作条：(01) 清屏幕(02) 删除元件(03) 断线(04) 连线(05) 复制元件(06) 图标翻转(07) 注释(08) 创建子系统(09) 察看子系统结构(10) 根轨迹(11) 波特图(12) 画面重画(13) 中止(14) 运行(15) 打开时间参数窗口(16) 打开系统分析窗3、左侧竖栏为“基本元件库”：(01) 信源库(02) 子系统(03) 加法器(04) 子系统I/O接口(05) 操作库(06) 函数库(07) 乘法器(08) 信宿库●信源库：●操作库：操作库是本软件最核心的部分之一，它把很多复杂的功能集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的操作，包括“滤波器/系统”、“采样/保持”、“逻辑运算”、“积分/微分”、“延迟器”、“增益”六大选项，每种选项又包含若干子选项。

函数库：函数库也是本软件最核心的部分之一，它把很多复杂的函数集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的函数运算，包括“非线性函数”、“函数”、“复数运算函数”、“代数函数”、“相位/频率”、“合成/提取”六大选项，每种选项又包含若干子选项。

信宿库●通常系统采样频率“Sample Rate [Hz]”约为系统中所有模块最高频率的五至十倍。

●按钮“Set Power of 2”用来控制系统波形采样点数“No. of Samples”；波形采样点数越多波形越精细，系统运行时间也越长，波形采样点数过多也会导致波形过于紧密而不利于观察，故波形采样点数应该与系统采样频率相结合，灵活调整。

●设置完系统采样频率“Sample Rate [Hz]”和系统波形采样点数“No. ofSamples”之后，必须通过按钮“Update”进行确认。

通信原理软件实验实验报告一、实验目的通信原理是电子信息类专业的一门重要基础课程，通过通信原理软件实验，旨在加深对通信系统基本原理的理解，熟悉通信系统的基本组成和工作过程，掌握通信系统中信号的产生、传输、接收和处理等关键技术，提高分析和解决通信工程实际问题的能力。

二、实验环境本次实验使用了_____通信原理软件，运行在_____操作系统上。

实验所需的硬件设备包括计算机一台。

三、实验内容1、数字基带信号的产生与传输生成了单极性归零码、双极性不归零码、曼彻斯特码等常见的数字基带信号。

观察了不同码型的时域波形和频谱特性。

研究了码间串扰对数字基带信号传输的影响。

2、模拟调制与解调实现了幅度调制（AM）、频率调制（FM）和相位调制（PM）。

分析了调制指数、载波频率等参数对调制信号的影响。

完成了相应的解调过程，并对比了解调前后信号的变化。

3、数字调制与解调进行了二进制振幅键控（2ASK）、二进制频移键控（2FSK）和二进制相移键控（2PSK）的调制与解调。

探讨了噪声对数字调制系统性能的影响。

计算了不同调制方式下的误码率，并绘制了误码率曲线。

4、信道编码与译码对线性分组码（如汉明码）进行了编码和译码操作。

研究了编码增益与纠错能力之间的关系。

四、实验步骤1、数字基带信号的产生与传输实验打开通信原理软件，进入数字基带信号产生与传输模块。

设置码型参数，如码元宽度、脉冲幅度等，生成相应的数字基带信号。

利用示波器观察时域波形，使用频谱分析仪分析频谱特性。

加入不同程度的码间串扰，观察对传输信号的影响。

2、模拟调制与解调实验在软件中选择模拟调制模块，设置调制参数，如调制指数、载波频率等。

生成调制信号后，通过解调器进行解调。

使用示波器和频谱分析仪观察调制和解调前后信号的时域和频域变化。

3、数字调制与解调实验进入数字调制与解调模块，选择所需的调制方式（2ASK、2FSK、2PSK）。

设定相关参数，如码元速率、载波频率等，产生调制信号。

实验PCM编码一、实验目的1.掌握PCM编译码原理2.掌握PCM基带信号的形成过程及分接过程3.掌握语音信号PCM编译码系统的动态范围和频率特性二、实验环境双踪示波器一台通信原理VI型实验箱一台M3 PCM与ADPCM编译码模块和M6数字信号源模块麦克风和扬声器一套三、实验原理1．点到点PCM多路电话通信原理点到点PCM多路电话通信原理可用图1表示。

对于基带通信系统 广义信道包括传输媒质、收滤波器、发滤波器等。

对于频带系统 广义信道包括传输媒质、调制器、解调器、发滤波器、收滤波器等。

图1 点到点PCM多路电话通信原理框图本实验模块可以传输两路话音信号。

采用MC145503编译器 它包括了图1中的收、发低通滤波器及PCM编码器。

编码器输入信号可以是本实验系统内部产生的整形信号 也可以是外部信号源的正弦信号或电话信号。

2．PCM编译码模块原理本模块的原理方框图如图2所示。

图2 PCM编译码原理方框图四、实验内容与实验步骤1.实验连线关闭系统电源，进行如下连接。

源端口目的端口正弦信号源OUT1 PCM&ADPCM编译码单元STA正弦信号源OUT2 PCM&ADPCM编译码单元STBPCM&ADPCM编译码单元PCMA-OUT PCM&ADPCM编译码单元PCMA-INPCM&ADPCM编译码单元PCMB-OUT PCM&ADPCM编译码单元PCMB -IN PCM&ADPCM编译码单元PCM IN PCM&ADPCM编译码单元PCM OUT2.熟悉PCM编译码模块 开关K1接通SL1(或SL3,SL5,SL6) 打开电源开关。

3.用户示波器观察STA,STB 将其幅度调至2V。

4.用示波器观察PCM编码输出信号当采用非集群方式时测量A通道时，将示波器CH1接SLA。

示波器扫描周期不超过SLA的周期，以便观察到一个完整的帧信号。

CH2接PCM A OUT，观察编码后的数据与时隙同步信号的关系。

哈工大通信原理实验报告H a r b i n I n s t i t u t e o f T e c h n o l o g y通信原理实验报告课程名称：通信原理院系：电子与信息工程学院班级：姓名：学号：指导教师：倪洁实验时刻： 2020年 12月哈尔滨工业大学实验二帧同步信号提取实验一、实验目的1.了解帧同步的提取过程。

2.了解同步爱护原理。

3.把握假同步，漏同步，捕捉动态和坚持态的概念。

二、实验原理时分复用通信系统，为了正确的传输信息，必须在信息码流中插入一定数量的帧同步码，帧同步码应具有良好的识别特性。

本实验系统帧长为24比特，划分三个时隙，每个时隙长度8比特，在每帧的第一时隙的第2至第8码元插入七位巴克码作为同步吗。

第9至24比特传输两路数据脉冲。

帧结构为：X11100101010101011001100，首位为无定义位。

本实验模块由信号源，巴克码识别器和帧同步爱护电路三部分构成，信号源提供时钟脉冲和数字基带脉冲，巴克码识别器包裹移位寄存器、相加器和判决器。

其余部分完成同步爱护功能。

三、实验内容1.观看帧同步码无错误时帧同步器的坚持状态。

2.观看帧同步码有一位错误时帧同步器的坚持态和捕捉态3.观看帧同步器假同步现象和同步爱护器。

四、实验步骤1.开关K301接2.3脚。

K302接1.2脚。

2.接通电源，按下按键K1，K2，K300，使电路工作。

3.观看同步器的同步状态将信号源中的SW001，SW002，SW003设置为11110010,10101010,11001100（其中第2-8位为帧同步码），SW301设置为1110，示波器1通道接TP303,2通道接TP302，TP304, TP305,TP306,观看上述信号波形，使帧同步码（SW001的2-8位）措一位，重新做上述观看，现在除了TP303外，个点波形不变，说明同步状态仍在坚持。

4.观看同步器的失步状态。

关闭电源，断开K302，在开电源（三个发光二极管全亮）。

哈工程通信工程实习总结报告哈工程通信工程实习总结报告本次认识实习为一周。

这一个星期在带队老师的安排下我们参观了哈尔滨工业大学中兴实验室，并在那里进行了学习实验。

通过一整周的学习，我们从感性上学到了很多东西，也对我们将来的学习和研究方向的确定产生深远的影响。

通过这次参观实习丰富了本人的理论知识，增强了观察能力，并使我对以后的工作有了定性的认识，真是让我收获颇多。

现将本次实习就参观实习收获新知识、以及未来自己努力的方向以及此次感想等方面作以总结。

一收获新知识首先，加深了我们对理论知识的理解。

我们对无线通信的原理和过程有了整体上的理性的认识，从更加实用的角度对其进行了了解，这也对我们将来步入社会和单位能尽快熟悉业务奠定了基础。

其次，对于硬件设备的讲解与参观以及利用软件进行了网络基站的配置，让我们在理论提高的基础上增加了实践，通过对基站扇形区域的配置，对学习过的网络优化的内容和基站等硬件结构的拓扑结构和作用有了综合直观的感受，同时对网络优化有了基本的掌握，对通信设备的配置和优化有了更深的认识。

老师还向我们介绍了WCDMA硬件设备zxsdr-bs8800系列室内型双模宏基站，ZXSDRBS8800由基带单元BBU和射频单元RSU共同组成：基带-射频接口支持CPRI协议，通过光纤可以与RRU相连作为BS8800的远端射频模块应用，BS8800的典型配置为1个BBU加上3或6个RSU，单机柜最大支持2个BBU和6个RSU，BS8800还可以在上部配置一个射频柜，以支持12个RSU或9个RSU+3个合路器。

随后我们分为两组轮流参观了中兴通讯提供的zxsdr-bs8800系列室内型双模宏基站，主要学习了基站中的NodeB 和RNC。

1、数字移动通信：数字通信包括gsm、cdma等。

第三代移动通信（3g）目前主要有两种主流的技术方向。

其中一种是从第二代cdmaone演进而来的cdma技术,cdmaone移动通讯网络在北美、南韩和香港等地区得到了广泛的应用。

实验报告哈尔滨工程大学教务处制DSB信号的调制及相干解调一、整体方案及参数设置1.1 方案设计DSB的调制过程实际上是一个频谱搬移的过程，即是将低频信号的频谱（调制信号）搬移到载频位置（载波）。

解调是调制的逆过程，即是将已调信号还原成原始基带信号的过程，信号的接收端就是通过解调来还原已调信号从而读取发送端发送的信息。

本次实验采用相干解调法解调DSB信号（即将已调信号与相同载波频率相乘），这种方式将广泛应用在载波通信和短波无线电话通信中。

但在信道传输过程中定会引入高斯白噪声，虽然经过带通滤波器后会使其转化成窄带噪声，但它依然会对解调信号造成影响，对信号频谱进行分析时将对比讨论加噪声与不加噪声对其影响。

图一：DSB频谱图图二：DSB调制图三：DSB解调DSB信号与本地相干载波相乘后的输出为：Z(t)= Sdsb(t)cos ωct=m(t)cosωct*cosωct=[m(t)/2]*(1+cos2ωct)，经过低通滤波后就能够无失真地恢复原始调制信号为：So(t)= 1/2 m(t)，因而可得到无失真的调制信号。

1.2参数设计这儿不知道咋写……你写了给我看下吧1.3实验大纲a.绘制出DSB调制波形时域频域图，用载波将其调制，得到已调波形;b.绘制已调波形时，分为加噪与不加噪两种，分析其频谱上有何差别;c.用与载波频率相同的波对上述两种已调信号进行解调，分别分析两种波形解调结果有何不同。

二．设计实现2.1 实验程序n=2048;fs=n;s=400*pi;i=0:1:n-1;t=i/n;m=sin(10*pi*t);c=cos(300*pi*t);x=m.*c;y=x.*c;x1=awgn(x,30);x2=awgn(x,30);x3=awgn(x,30);x4=awgn(x,30);y1=x1.*c;y2=x2.*c;y3=x3.*c;y4=x4.*c;z1=x1-x;z2=x2-x;z3=x3-x;z4=x4-x;n1=z1.*c;n2=z2.*c;n3=z3.*c;n4=z4.*c;wp=0.1*pi;ws=0.12*pi;Rp=1;As=15; [N,wn]=buttord(wp/pi,ws/pi,Rp,As); [b,a]=butter(N,wn);m1=filter(b,a,y);m1=2*m1;m2=filter(b,a,y1);m2=2*m2;M=fft(m,n);C=fft(c,n);X=fft(x,n);Y=fft(y,n);X1=fft(x1,n);Z1=fft(z1,n);Z2=fft(z2,n);Z3=fft(z3,n);Z4=fft(z4,n);N1=fft(n1,n);N2=fft(n2,n);N3=fft(n3,n);N4=fft(n4,n);[H,w]=freqz(b,a,n,'whole');f=(-n/2:1:n/2-1);figure(1);subplot(221),plot(t,m,'k');axis([0,1,-0.25,1.25]);title('m(t)波形');subplot(222),plot(t,abs(fftshift(M)),'k');%axis([-300,300,0,250]); title('m(t)频谱');subplot(223),plot(t,c,'k');axis([0,0.2,-1.2,1.2]);title('c（t)波形');subplot(224),plot(t,abs(fftshift(C)),'k');%axis([-300,300,0,600]); title('c(t)频谱');figure(2);subplot(221),plot(t,x,'k');axis([0,1,-1.2,1.2]);title('无噪时已调DSB时域波形');subplot(222),plot(t,abs(fftshift(X)),'k');%axis([-300,300,0,600]); title('无噪时已调DSB频谱图');subplot(223),plot(t,x1,'k');axis([0,1,-1.2,1.2]);title('有噪时已调DSB时域波形');subplot(224),plot(t,abs(fftshift(X1)),'k');%axis([-300,300,0,600]); title('有噪时已调DSB频谱图');figure(3);subplot(311),plot(t,abs(fftshift(H)),'k');%axis([-300,300,0,200]); title('滤波器特性');subplot(312),plot(t,m1,'k');axis([0,1,-0.25,1.25]);title('DSB解调后信号波形(无噪)');subplot(313),plot(t,m2,'k');axis([0,1,-0.25,1.25]);title('DSB解调后信号波形(有噪)');2.2实验结果三．总结从程序运行结果可以看出DSB调制是对基带信号进行频谱搬移。

实验报告哈尔滨工程大学教务处制实验一：低通采样定理和内插与抽取实现一、实验目的用Matlab 编程实现自然采样与平顶采样过程，根据实验结果给出二者的结论；掌握利用MATLAB 实现连续信号采样、频谱分析和采样信号恢复的方法。

二、实验原理1．抽样定理若)(t f 是带限信号，带宽为m ω, )(t f 经采样后的频谱)(ωs F 就是将)(t f 的频谱 )(ωF 在频率轴上以采样频率s ω为间隔进行周期延拓。

因此，当s ω≥m ω时，不会发生频率混叠；而当 s ω<m ω 时将发生频率混叠。

2．信号重建经采样后得到信号)(t f s 经理想低通)(t h 则可得到重建信号)(t f ，即：)(t f =)(t f s *)(t h其中：)(t f s =)(t f ∑∞∞--)(s nT t δ=∑∞∞--)()(s s nT t nT f δ，)()(t Sa T t h c csωπω= 所以：)(t f =)(t f s *)(t h =∑∞∞--)()(s s nT t nT f δ*)(t Sa T c csωπω =πωcs T ∑∞∞--)]([)(s csnT t Sa nT f ω上式表明，连续信号可以展开成抽样函数的无穷级数。

利用MATLAB 中的t t t c ππ)sin()(sin =来表示)(t Sa ，有 )(sin )(πt c t Sa =，所以可以得到在MATLAB 中信号由)(s nT f 重建)(t f 的表达式如下：)(t f =πωcs T ∑∞∞--)]([sin )(s cs nT t c nT f πω我们选取信号)(t f =)(t Sa 作为被采样信号，当采样频率s ω=2m ω时，称为临界采样。

我们取理想低通的截止频率c ω=m ω。

下面程序实现对信号)(t f =)(t Sa 的采样及由该采样信号恢复重建)(t Sa ：三、 实验内容已知信号()()990(1)cos 2(10050)m x t m m t π==++∑，试以以下采样频率对信号采样：(a) 20000s f Hz =; (b) 10000s f Hz =; (c)30000s f Hz =，求x(t)信号原信号和采样信号频谱，及用采样信号重建原信号x ’(t)时序图。
