焊接检验-PT

着色探伤操作规范
根据JB/T4730.5-2005的要求制定，制定本规范。

一、使用范围：
渗透检测适用于工件表面开口性缺陷的检测。

二、准备工作：
1、工件被检表面不得有影响渗透检测的铁锈、氧化皮、焊接飞溅、铁屑、毛刺等各种
防护层。

2、被检工件机加工表面粗糙度Ra≤12.5μm；被检工件非机加工表面的粗糙度克适当
放宽，但不得影响检验结果。

3、工作区域地面应干净整洁,环境温度应在10℃~50℃。

三、作业流程：
1、清洗被检工件部位表面，使表面清洁无油污。

2、检测表面干燥后喷涂着色剂，保持湿润态下渗透10-15min。

3、去除检测工件表面多余的渗透剂，并干燥。

4、在被检工件表面干燥后，用充分摇匀显像剂，喷涂于被检工件表面，显像时间不少
于7min，显像剂的施加应薄而均匀，不可再同一地方反复多次施加。

5、观察应在显像剂施加7-60min内进行，并对缺陷进行记录。

6、工件检测完毕后，应对工件进行清洗，保持工件洁净。

四、评定标准：
a焊接接头和坡口的质量分级
b其他部件的质量分级
编制：审核：批准：
时间：时间：时间：。

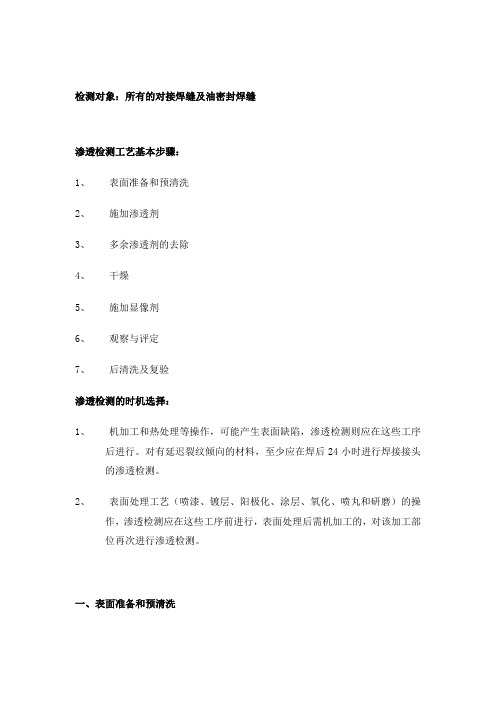

检测对象：所有的对接焊缝及油密封焊缝渗透检测工艺基本步骤：1、表面准备和预清洗2、施加渗透剂3、多余渗透剂的去除4、干燥5、施加显像剂6、观察与评定7、后清洗及复验渗透检测的时机选择：1、机加工和热处理等操作，可能产生表面缺陷，渗透检测则应在这些工序后进行。

对有延迟裂纹倾向的材料，至少应在焊后24小时进行焊接接头的渗透检测。

2、表面处理工艺（喷漆、镀层、阳极化、涂层、氧化、喷丸和研磨）的操作，渗透检测应在这些工序前进行，表面处理后需机加工的，对该加工部位再次进行渗透检测。

一、表面准备和预清洗渗透检测成功与否，取决于被检表面的状况（污染程度及粗糙度）。

所有污染物都会阻碍渗透剂进入缺陷，清洗污染物的过程中的残留物反过来也能同渗透剂反应，影响渗透检测的灵敏度。

被检表面的粗糙度影响渗透检测效果。

内容：清理固体污染物＋液体污染物固体污染物：铁锈、氧化皮、腐蚀产物、焊接飞溅、焊渣、毛刺、油漆及涂层等液体污染物：防锈油、机油、润滑油及有机组分的其它液体，强酸强碱及包括卤素在内的有化学活性的残留物基本要求：1、任何可影响渗透检测的污染物必须清除干净，不得损伤受检工件的工作功能：例如：不得用钢丝刷打磨铝、镁、钛等软合金。

密封面不得进行酸蚀处理等。

2、表面准备和预清洗范围：检测部位四周25mm。

▲ 通常情况下，焊缝、轧制件、铸件、锻件的表面状态，是可以满足渗透检验要求的。

▲ 如果焊缝、轧制件、铸件、锻件的表面出现不规则，影响渗透探伤效果。

则应用打磨方法或机械加工方法进行表面处理。

▲ 如果铁锈、型砂、积炭等物，可能遮盖拒收缺陷迹痕，或对检验效果产生干扰。

则应用打磨方法或机械加工方法进行表面处理。

▲打磨方法或机械加工方法可能堵塞表面缺陷的开口，降低渗透探伤效果；因此，打磨、机械加工后，应进行酸蚀处理。

▲喷丸后，也应进行酸蚀处理。

注意事项：防止表面准备和清洗不当，造成缺陷的堵塞。

在化学清洗或溶剂清洗时，不应浸、刷，杜绝压力水喷，易造成缺陷的浸润堵塞，残留的液体都会阻碍渗透剂的渗入。

焊接质量检验讲师：李富春焊接质量检验焊接质量检验是保证焊接产品质量优良、防止废品出厂的重耍措施。

通过检验可以发现制造过程中发生的质量问题，找出原因，消除缺陷，使新产品或新工艺得到应用,质量得到保证；在正常生产中，通过完善的质量检验制度,可以及时消除生产过程中的缺陷，防止类似的缺陷重复出现,减少返修次数，节约工时、材料，从而降低成本。

所以说焊接质量检验是焊接生产必不可少的重要工序.7.1 焊接接头质量检验的内容和方法焊接质量检验贯穿整个焊接过程，包括焊前、焊接过程中和焊后成品检验三个阶段。

7.1。

1 焊接质量检验的内容和要求(1）焊前检验焊前检验是指焊件投产前应进行的检验工作，是焊接检验的第一阶段，其目的是预先防止和减少焊接时产生缺陷的可能性。

包括的项目有：①检验焊接基本金属、焊丝、焊条的型号和材质是否符合设计或规定的要求；②检验其他焊接材料，如埋弧自动焊剂的牌号、气体保护焊保护气体的纯度和配比等是否符合工艺规程的要求③对焊接工艺措施进行检验，以保证焊接能顺利进行；④检验焊接坡口的加工质量和焊接接头的装配质量是否符合图样要求;⑤检验焊接设备及其辅助工具是否完好，接线和管道联接是否合乎要求；⑥检验焊接材料是否按照工艺要求进行去锈、烘干、预热等；⑦对焊工操作技术水平进行鉴定；⑧检验焊接产品图样和焊接工艺规程等技术文件是否齐备。

（2）焊接生产过程中的检验焊接过程中的检验是焊接检验的第二阶段，由焊工在操作过程中，其目的是为了防止由于操作原因或其他特殊因索的影响而产生的焊接缺陷，便于及时发现问题并加以解决。

包括:①检验在焊接过程中焊接设备的运行情况是否正常；②对焊接工艺规程和规范规定的执行情况；③焊接夹具在焊接过程中的夹紧情况是否牢固；④操作过程中可能出现的未焊透、夹渣、气孔、烧穿等焊接缺陷等；⑤焊接接头质量的中间检验，如厚壁焊件的中间检验等。

焊前检验和焊接过程中检验，是防止产生缺陷、避免返修的重要环节.尽管多数焊接缺陷可以通过返修来消除，但返修要消耗材料、能源、工时、增加产品成本。

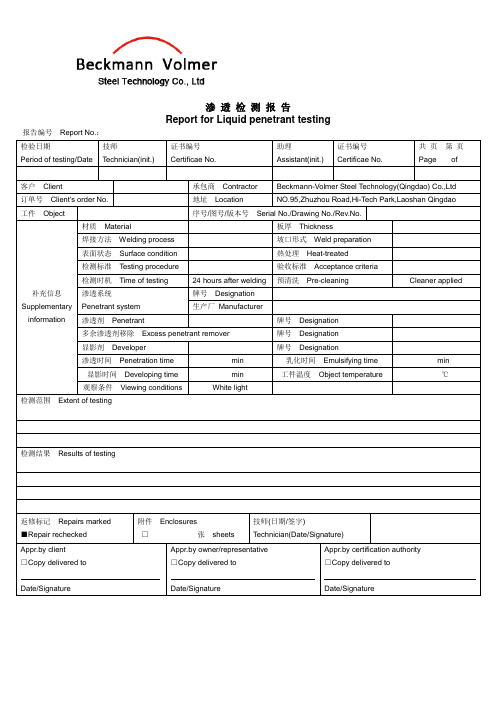

渗透检测报告Report for Liquid penetrant testing 报告编号Report No.：检验日期Period of testing/Date 技师Technician(init.)证书编号Certificae No.助理Assistant(init.)证书编号Certificae No.共页第页Page of客户Client 承包商Contractor Beckmann-Volmer Steel Technology(Qingdao) Co.,Ltd 订单号Client's order No. 地址Location NO.95,Zhuzhou Road,Hi-Tech Park,Laoshan Qingdao 工件Object 序号/图号/版本号Serial No./Drawing No./Rev.No.补充信息Supplementary information 材质Material 板厚Thickness焊接方法Welding process 坡口形式Weld preparation表面状态Surface condition 热处理Heat-treated检测标准Testing procedure 验收标准Acceptance criteria检测时机Time of testing 24 hours after welding 预清洗Pre-cleaning Cleaner applied 渗透系统Penetrant system牌号Designation生产厂Manufacturer渗透剂Penetrant 牌号Designation多余渗透剂移除Excess penetrant remover 牌号Designation显影剂Developer 牌号Designation渗透时间Penetration time min 乳化时间Emulsifying time min显影时间Developing time min 工件温度Object temperature ℃观察条件Viewing conditions White light检测范围Extent of testing 检测结果Results of testing返修标记Repairs marked ■Repair rechecked 附件Enclosures□张sheets技师(日期/签字)Technician(Date/Signature)Appr.by client□Copy delivered to Date/Signature Appr.by owner/representative□Copy delivered toDate/SignatureAppr.by certification authority□Copy delivered toDate/Signature附：焊缝位置示意图Enclosure:Position of welds。

渗透探伤检测规程一、依据及适用范围根据 ISO3452-1：2008、ISO23277：2009 标准和本公司设备的特殊性制定本操作规程，本规程适用于金属材料熔化焊接头表面开口缺陷，如气孔、裂纹等。

二、要求1．渗透检测人员渗透检测人员的未经矫正或经矫正的近视力和远视力应不低于 5.0(小数记录值为 1.0)，并 1 年检查 1 次，不得有色盲。

2．便携式喷罐渗透检测剂渗透检测剂应放在温度为10℃～50℃的暗处保存，必须标明生产日期和有效期，附带产品合格证和使用说明书。

其喷罐表面不得有锈蚀，喷罐不得出现泄漏；溶剂悬浮型湿式显像剂的浓度应保持在制造厂规定的工作浓度范围内，当使用的湿式显像剂出现混浊、变色或难以形成薄而均匀的显像层时，则应予以报废。

三、渗透检测操作方法1．表面准备工件被检表面不得有影响渗透检测的氧化皮、焊接飞溅、铝屑、毛刺以及各种防护层；被检工件机加工表面粗糙度 Ra≤12.5 μm；被检工件非机加工表面的粗糙度可适当放宽。

2．预清洗在进行表面清理之后，应进行预清洗，以去除检测表面的污垢。

清洗时，可采用溶剂、洗涤剂等进行。

预清洗后必须注意检测面的温度在 5-50℃，清洗范围应从检测部位四周向外扩展 25mm。

清洗后，检测面上遗留的溶剂和水分等必须干燥。

3．渗透使用渗透剂喷洒范围为检测区域及两侧各 25mm。

喷嘴距受检表面 150～300mm 为宜，喷洒方向应与检测部位夹角为 30°-40 °。

应保证检测部位完全被渗透剂所覆盖，并在整个渗透时间内保持润湿状态。

渗透剂持续时间一般为不少于10min4．中间清洗和干燥一般应先用干燥、洁净不脱毛的布依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，直至全部擦净。

但应注意，不得往复擦拭，不得用清洗剂直接在被检面上冲洗。

5．显像使用溶剂悬浮显像剂喷涂，被检面在室温下自然干燥处理后，喷洒前必须摇动喷罐中的珠子，使显像剂均匀。

RT（Radiographic testing射线检测）、UT（Ultrasonic testing 超声波检测）、MT（Magnetic particle testing 磁粉检测）、PT（Penetrant flaw testing渗透检测）四种常规无损检测方法过去用切开、剖开、打磨等方法检测，叫做有损探伤，对工件有破坏，不能再用。

现在用无损方法检测，不影响工件使用。

检测没有所谓先后，它是随着加工工序进行的。

没有理由飞机制造完成后做探伤，那不经检测就可以告诉你不合格！就是说，每个过程都要有检测。

注意：检测不可能是逐个进行，那样成本太高，也不现实（时间要求、费用要求、人力要求、检测设备数量、作业空间都有限制）。

大规模生产时，零部件是采取抽检方式进行的，有专用的是科学方法。

不过，关键件、重要件要逐个检查，例如“神七”全部部件。

一般检测的金属工件分为：铸造锻压件、机加工件、钣金件、焊接件等。

这四种方法（严格讲是五种，还有声发射ET）中最常用的是UT和PT，原因是比较方便，但只适合局部检查。

全面检测最理想的设备当然是RT，但费用较高，现在已经能够在计算机屏幕上可视进行（过去只能拍摄胶片），检测结果可制成录像文件。

对于大型的铸件、锻压件只能用RT，UT超不动！当然，在流水线上作业是另外一回事，可以逐步进行、逐一检查，可以用任何可能的方式，因为摊在每个产品上的费用小到可以忽略的程度，多昂贵的装置都无所谓。

无损检测（无损探伤）nondestryctive testing（NDT）就是对焊接加工件进行非破坏性检验和测量。

1 渗透检验penetrant festing（PT）通过施加渗透剂，用洗净剂去除多余部分，如有必要，施加显像剂以得到零件上开口于表面的某些缺陷的指示。

2 磁粉检验maganetic particle testing（MT）利用漏磁和合适的检验介质发现试件表面和近表面的不连续性的无损检测方法。

焊接检验概述焊接检验是对焊接工艺的验证过程，贯穿于整个焊接生产过程中。

在不同阶段，焊接检验的目的也各不相同。

焊前检验主要是检查技术文件是否完整齐全，原材料的质量是否可靠，焊接设备和焊工的资格是否符合要求，对预防焊接缺陷的产生具有重要意义。

焊接过程中的焊接检验，主要是对焊接工艺的执行进行检查，可以防止焊接缺陷的产生，若出现焊接缺陷，也可以及时分析缺陷产生的原因，采取一定的纠错方案，保证工件在制造过程中的质量。

焊后检验是为了保证所焊接的焊缝各项性能指标完全满足工件的设计要求。

因此焊接检验是保证焊接结构获得可靠的质量的重要手段之一。

一、焊接检验的分类在特种设备制造过程中，焊接检验应根据焊接生产的特点，严格按照相关的法律、法规、设计图样、技术标准和检验文件规定的要求进行检验。

图样规定了材料、焊缝位置、坡口形状和尺寸及焊缝的检验要求。

而技术标准规定了焊缝的质量评定方法和要求。

工艺规程、质量检验计划具体规定了检验方法和检验程序，还包括检查工程中的检验记录、不良品处理单、更改通知单，如图样更改、工艺更改、材料代用、追加或改变检验要求等所使用的书面通知。

订货合同包括了用户对产品焊接质量的要求，也应作为图样和技术文件的补充规定。

常用的焊接检验方法分非破坏性检验和破坏性检验两大类。

破坏性检验包括力学性能、化学分析、金相和焊接性试验;非破坏性检验包括外观检验、无损检验、耐压试验和泄漏试验等项目，其详细分类见表6~1 o二、焊接接头的破坏性检验(一)焊接接头力学性能试验1.焊接接头拉伸试验焊接接头的拉伸试验一般都采用横向试样。

当焊缝金属的强度超过母材金属，缩颈和破坏会发生在母材金属区。

若焊缝金属强度远低于母材，塑性应变集中在焊缝内发生，在这种情况下，局部应变测得的断后伸长率将比正常标距低。

所以横向焊接接头拉伸试验只可以评定接头的抗拉强度Rm (MPa),不能评定接头的屈服强度和断后伸长率。

焊接接头的拉伸试验还可发现断口处有无气孔、裂纹、夹渣或其他焊接缺陷。

设备检测（VT、TM、MT、PT、硬度）作者:赣C者（qq：416978041）一、VT（目视检测)1、VT常常用于目视检查焊缝，焊缝本身有工艺评定标准，都是可以通过目测和直接测量尺寸来做初步检验，发现咬边等不合格的外观缺陷，就要先打磨或者修整，之后才做其他深入的仪器检测。

例如焊接件表面和铸件表面较多VT做的比较多，而锻件就很少，并且其检查标准是基本相符的。

2、检测步骤:用刷子除去内部的结晶（杂质）及锈迹。

仔细的观察设备内部，不能放过任何一个角落，光线不足时应使用白光手电筒照射，查看是否有裂缝，有穿孔的情况，有明显腐蚀的痕迹要用显眼的记号笔标出，并拍照记录，以便下一步做更详细的检测；换热器的管板是重点检查的区域，比较明显的穿孔，裂缝通过VT能够看出，特别是每根列管和管板之间的焊缝一般出现问题的概率大。

3、注意事项：检查过程中要仔细，避免漏掉每一个角落。

二、TM（厚度测定）1、仪器：超声波测厚仪（TT140，北京时代)测厚仪标定：按开机键（OFF/ON）后，在测厚仪的顶部的圆形标定铁块上涂上耦合剂，按下ZERO按钮，将测定探头按压在标定铁块上，显示屏上数字显示为4.0mm，标定结束。

2、注意事项：1）、若被测设备为不锈钢，则要用相应的不锈钢标定块标定；2）、耦合剂涂抹的原则是使探头与被测物之间紧密接触，不能留有空气，因为超声波不能在空气中传导，因此耦合剂的涂抹量自己把握。

3、测定方法：用砂轮机除去测定点的涂漆，使之平滑。

在测定点上涂抹耦合剂，将测厚仪（已标定）的探头按压在被测点上，若屏幕上的数值跳动，有必要稍微移动探头并将探头紧贴设备，直到屏幕左下角显“”标志并数值稳定，屏幕上显示的值即为测定值。

发现数值的问题较大应重复多次测量求均值。

4、测定点的确定：厚度的测定并不是随便在设备上找几个点测定，而是找有代表性或者是容易发生腐蚀的地方进行测定，***换热器设备一般测定的点为筒体的两端，上下封头，进出物料的法兰，都是测定这些位置的同一截面的四个方向，示意图如下：***二冷冷凝器检查规格图：测定的部位为图中的①②③④的东南西北四个方向，a、c、d上下东西（或者南北）四个方向。
