500M地质雷达仪器自校方法

雷达校准方法1. 雷达校准方法包括机械校准、电子校准和信号校准三种主要方式。

机械校准是通过调整天线和其他雷达部件的物理位置，以确保雷达系统的准确性和稳定性。

电子校准是通过调节雷达接收机和发射机的电子部件，以确保雷达系统的灵敏度和抗干扰能力。

信号校准是通过向雷达系统发送已知频率和幅度的校准信号，以校准系统的测量和分析功能。

2. 机械校准通常需要使用天线转台和高精度仪器进行定位和调整，确保天线的指向准确，并保持机械结构的稳定性和精度。

3. 电子校准涉及调节雷达接收机和发射机的增益、频率响应、带宽和脉冲宽度等参数，以确保雷达系统的性能符合设计要求。

4. 信号校准涉及使用特定频率和幅度的标准信号源来验证雷达系统的接收和处理能力，同时对系统的非线性和失真进行校正。

5. 雷达校准的一般步骤包括系统初始化、测试执行、数据分析和调整确认等环节，需要经过严格的流程和精确的操作。

6. 雷达校准的目的是确保雷达系统在各种工作条件下都能提供准确、稳定、可靠的性能，以满足具体应用的要求。

7. 在雷达校准中，常用的测试工具包括频谱分析仪、信号发生器、功率计、脉冲发生器等设备，用于测量和调试雷达系统的各项参数。

8. 在机械校准中，需要考虑天线的指向误差、机械偏差、机械振动等因素对雷达系统性能的影响，并采取相应的校准措施。

9. 电子校准通常包括对收发模块、调频模块、滤波器、放大器等组件的校准，以确保雷达系统的信号处理功能达到设计要求。

10. 信号校准通常需要使用标定信号源对雷达系统进行灵敏度、线性度、带宽等方面的测试，以验证系统的测量和分析能力。

11. 雷达校准的关键参数包括天线增益、方向图、波束宽度、脉冲宽度、系统灵敏度、动态范围、杂散回波抑制比等。

12. 机械校准需要考虑雷达系统的结构稳定性、机械装配精度、机械零件磨损等因素，采取相应修正措施以确保准确的测量。

13. 电子校准需要对雷达系统的发射功率、接收灵敏度、噪声系数、输入输出阻抗等参数进行校准，以保证系统的性能稳定和一致性。

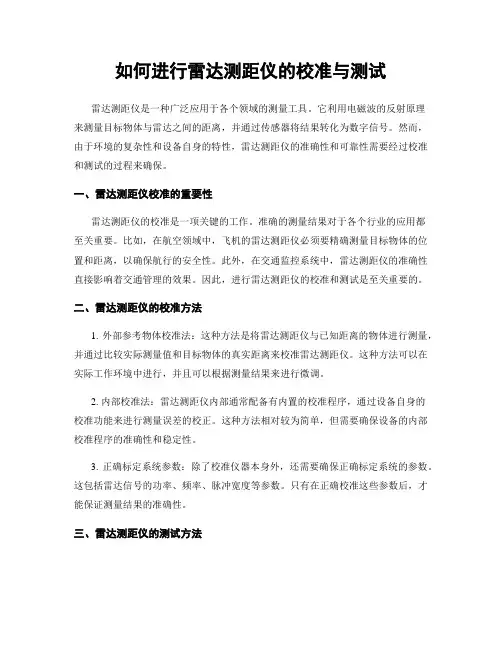

如何进行雷达测距仪的校准与测试雷达测距仪是一种广泛应用于各个领域的测量工具。

它利用电磁波的反射原理来测量目标物体与雷达之间的距离，并通过传感器将结果转化为数字信号。

然而，由于环境的复杂性和设备自身的特性，雷达测距仪的准确性和可靠性需要经过校准和测试的过程来确保。

一、雷达测距仪校准的重要性雷达测距仪的校准是一项关键的工作。

准确的测量结果对于各个行业的应用都至关重要。

比如，在航空领域中，飞机的雷达测距仪必须要精确测量目标物体的位置和距离，以确保航行的安全性。

此外，在交通监控系统中，雷达测距仪的准确性直接影响着交通管理的效果。

因此，进行雷达测距仪的校准和测试是至关重要的。

二、雷达测距仪的校准方法1. 外部参考物体校准法：这种方法是将雷达测距仪与已知距离的物体进行测量，并通过比较实际测量值和目标物体的真实距离来校准雷达测距仪。

这种方法可以在实际工作环境中进行，并且可以根据测量结果来进行微调。

2. 内部校准法：雷达测距仪内部通常配备有内置的校准程序，通过设备自身的校准功能来进行测量误差的校正。

这种方法相对较为简单，但需要确保设备的内部校准程序的准确性和稳定性。

3. 正确标定系统参数：除了校准仪器本身外，还需要确保正确标定系统的参数。

这包括雷达信号的功率、频率、脉冲宽度等参数。

只有在正确校准这些参数后，才能保证测量结果的准确性。

三、雷达测距仪的测试方法1. 静态测试：这种测试方法是利用一个固定的目标物体，通过将雷达测距仪指向目标并进行测量来验证测量结果的准确性。

这种方法适用于测试雷达测距仪的稳定性和重复性。

2. 动态测试：这种测试方法是通过测量移动目标物体的距离来验证雷达测距仪的跟踪能力。

例如，可以使用一个运动的车辆或者人员作为测试目标，并进行距离的测量。

这种测试方法可以检验雷达测距仪在不同速度和移动方向下的性能。

3. 对比测试：将雷达测距仪与其他测距工具进行对比测试，以验证其测量结果的准确性和可靠性。

例如，可以将雷达测距仪与激光测距仪进行对比测量，并比较两者的测量结果。

地质雷达校验方法
1、概述
地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，及超前地质预报。

2、技术要求
1.信号迭加次数可选择；
2.具有点测与连续测量功能；
3.具有手动或自动位置标记功能；
4.系统增益不低于150dB；
5.信噪比不低于60 dB；
6.目测仪器的外观是否完好；
7.最大探测深度应大于2m。

3、方法
目测仪器的外观是否完好，是影响测量结果。

选定一个场地，用地质雷达测出其厚度。

4、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度，与地质雷达测出的厚度相对比，其误差允许±2cm。

5、校验仪器
钢卷尺5m。

6、校验结果的处理及判定
以比对的结果不超过误差值为合格。

7、校验周期
校验周期为二年。

8、附录
地质雷达比对校验方法记录。

9、校验方法及依据
《铁路隧道衬砌质量无损检测规程》TB10223-2004。

校验结论：
校验员核验员
校验日期：年月日有效日期：年月日
校验用设备：钢卷尺仪器编号：
校验周期：2年
地质雷达记录。

地质雷达数据采集仪操作步骤一、仪器连接请参照现场讲解二、操作步骤当仪器连接完毕后，操作如下：1、打开位于桌面的launch-K2FastWave快捷方式，进入测试界面：2、当测试全部通过后，点击“驱动”按钮，进入驱动选择界面。

在该步骤中可以进行驱动的选择。

一般选择：TR200_WHE50和TR400_WHE100两选项。

传播速度一般设置为“10cm/ns”。

设置完成后点击’确定’按钮，完成驱动选择。

3、进行“雷达设置”。

在初始界面中点击右上角“信息”按钮可进行雷达设置。

其对应参数及窗口如下。

设置完成后，点击“保存”按钮。

4、调节“增益”。

在完成以上操作后，回到初始界面，进行增益调节。

该系统提供了自动增益或者手动增益两种方式。

①、自动增益点击“自动增益”按钮，拖动雷达天线，进行自动增益。

②、手动增益点击“手动增益”按钮，弹出“选择手动增益”对话框。

在该对话框中可选择增益文件，进行“新建”、“编辑”、“删除”增益等操作。

编辑窗口如下：（主要手动调节输入时间和增益列表）设置完成后，点击“确定”保存。

5、采集文件设置在完成增益调节后，点击“确定”进入采集文件的设置。

此步骤在“选择采集文件”窗口中操作。

在此窗口中可进行“新建测区”，“新建采集文件”等操作。

采集文件一般为一条测线，测区一般为一个大的工作区。

6、测距轮启动探测设置双击标题栏下方的空白处可进入此操作。

弹出“高级设置”对话框，进行相应设置。

选择“测距轮启动”。

7、数据采集当采集文件设置完成后系统自动进入数据扫描界面。

点击“开始扫描”，拖动雷达天线进行数据采集。

8、保存文件当一条测线的数据采集完成后，点击“结束扫描”，弹出对话框。

点击“是”按钮，保存文件。

当保存完毕后，点击“退出程序”按钮。

数据处理简要步骤。

地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。

2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。

3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。

（2）测线经过的表面相对平缓、无障碍、易于天线移动。

（3）避开高电导屏蔽层或大范围的金属构件。

4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。

5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。

纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。

一般情况线距8～12m；采用点测时每断面不少于6点。

检测中发现不合格地段应加密测线或测点。

2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。

纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。

需确定回填空洞规模和范围时，应加密测线和测点。

3、三线隧道应在隧道拱顶部位增加2条测线。

4、测线每5～10m应有一历程标记。

（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。

地质雷达校验方法
1、概述
地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，及超前地质预报。

2、技术要求
1•信号迭加次数可选择；
2. 具有点测与连续测量功能；
3. 具有手动或自动位置标记功能；
4. 系统增益不低于150dB;
5. 信噪比不低于60 dB ；
6. 目测仪器的外观是否完好；
7. 最大探测深度应大于2m
3、方法
目测仪器的外观是否完好，是影响测量结果。

选定一个场地，用地质雷达测出其厚度。

4、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度，与地质
雷达测出的厚度相对比，其误差允许土2cm
5、校验仪器
钢卷尺5m
&校验结果的处理及判定
以比对的结果不超过误差值为合格。

7、校验周期
校验周期为二年。

8、附录
地质雷达比对校验方法记录。

9、校验方法及依据
《铁路隧道衬砌质量无损检测规程》TB10223-2004
一、外观
是否完好
二、、比对
实测数据(cm) 误差(cm) 结果地质雷达
钢卷尺
项目校验数据结果校验结论:
校验员
校验日期：年月日
校验用设备：钢卷尺
校验周期：2年核验员
有效日期：年月日仪器编号：
地质雷达记录。

南昌地铁蛟桥项目部测量仪器的自校规程前言：由于测量仪器经常在野外使用及在运输途中的振动和缺乏保养措施,导致仪器的结构发生变化、电子元器件的自然老化等,会导致仪器性能发生变化,造成技术指标的降低;为了全面掌握仪器的性能,合理使用仪器观测到合格的测量成果;仪器在使用过程中必须定期进行检定;一、目的对仪器进行定期校准,确保测量数据的准确性、可靠性;二、范围本程序规定了仪器内部校准的控制原则、内容和方法,适用于本项目施工过程与质量有影响的测量仪器的校准;三、职责权限由测量队负责测量仪器的的定期校准;四、工作程序1、根据现有测量仪器的检定周期制定好仪器自校周期,由测量队按时校验,超期校验的仪器不能作为合格仪器使用;2、新购进的仪器必须进行校验合格后才可投入使用;3、在自校周期内发现仪器出现故障应立即停止使用,并及时送修,之后重新对仪器检定和校准;4、仪器自校合格的测量队要保留自校记录,发现不合格时应及时送入检测中心进行鉴定;5、测量队统一管理每台仪器的原始资料,包括说明书、产品合格证、保修单、维修单、历次送检记录、检测报告等,长期保存;五、自校规范Ⅰ、水准仪自校1、一般性检验：检查三脚架是否稳固,安置仪器后检查制动螺旋、微动螺旋、对光螺旋、脚螺旋转动是否灵活,是否有效,结果记录在实验报告中;2、圆水准器轴平行于仪器竖轴的检验校正检验转动脚螺旋,使圆水准器气泡居中,将仪器绕竖轴旋转180度,若气泡仍居中,说明圆水准器轴平行于仪器竖轴,否则需要校正;校正用改锥拧松圆水准器底部中央的固定螺丝,再用矫正拨动圆水准器底部的三个校正螺丝,使气泡返回偏移量的一半,然后转动脚螺旋使气泡居中;重复以上步骤,直到圆水准器的气泡在任何位置都在刻划圆圈内为止,最后拧紧3、十字丝横丝中丝垂直于仪器竖轴的检验校正检验用十字丝横丝一端瞄准固定点状目标,转动微动螺旋,是其移至横丝另一端;若目标点始终在横丝上移动,说明横丝垂直于仪器竖轴,否则需要校正;校正旋下十字丝分划板护罩,用小改锥松开十字丝分划板的固定螺丝,微微转动十字丝分划板,使十字丝横丝端点至点状目标的间隔减小一半,再返转到起始端点;重复上述步骤,直到无显著误差为止;最后将固定螺丝拧紧;4、水准管轴平行与视准轴的检验校正检验在地面上选A、B两点,相距60—80m,各点钉木桩或放置尺垫立水准尺;安置水准仪于距A、B两点等距离处,准确测出A、B两点高差h AB;再在A点附近2—3m处安置水准仪,分别读取A、B两点的水准尺读数a2、b2,应用公式b2=a2+h AB求得B尺上的水平视线读数;若b2=b2则说明水准管轴平行于视准轴,若b2≠b2,应计算i角,当i角>20″时需要校正;i角的计算公式为：i=∣b2-b2,∣×ρ″/S式中S——A、B两点间距离,ρ″=206 265″校正转动微倾螺旋,使横丝对准正确读数b2′,这时水准管旗袍偏离中央,用校正针拨动水准管一端的上下两个校正螺丝,使气泡居中;再重复以上检验校正步骤,直到i≤20″为止;Ⅱ、全站仪自校1.圆水准轴平行于仪器旋转轴的检验与校正1检验方法：安置全站仪后,转动脚螺旋使圆水准器气泡居中,然后将仪器旋转 180°,如果气泡仍居中,则表示该几何条件满足,不必校正,否则须进行校正;2校正方法：全站仪不动,旋转脚螺旋,使气泡向圆水准器中心方向移动偏移量的一半,然后先稍松动圆水准器底部的固定螺丝,按整平圆水准器的方法,分别用校正针拨动圆水准器底部的三个校正螺丝,使圆气泡居中;重复上述步骤,直至仪器旋转至任何方向圆水准气泡都居中为止;最后,把底部固定螺丝旋紧;2、十字丝竖丝垂直于横轴的检验整平仪器,用十字丝竖丝照准一清晰小点,固定照准部,使望远镜上下微动,若该点始终沿竖丝移动,说明十字丝竖丝垂直于横轴;否则,条件不满足,需进行校正;3、视准轴垂直于横轴的检验整平仪器,选择一与仪器同高的目标点 A,用盘左、盘右观测;盘左读数为L′、盘右读数为R′, 若,则视准轴垂直于横轴,否则需进行校正;4、横轴垂直于竖轴的检验1在离墙 20～30 米处安置仪器,盘左照准墙上高处一点 P仰角30°左右,放平望远镜,在墙上标出十字丝交点的位置 m1；2盘右再照准 P 点,将望远镜放平,在墙上标出十字丝交点位置 m2;如 m1、m2 重合,则表明条件满足；否则需计算 i 角;式中：D 为仪器至P 点的水平距离,d为 m1、m2 的距离,α为照准 P 点时的竖角,ρ″＝206265″,当 i 角大于 60″时,应校正;5、竖盘指标差的检验与校正1选择平坦位置安置全站仪,并进行仪器的整平;2将望远镜置于盘左位置,瞄准与望远镜大致等高的目标点 A,读取天顶距 L;3倒转望远镜将其置于盘右位置,瞄准 A 点,读取天顶距 R;4计算竖盘指标差:,若x 超出限制要求,则需要对仪器进行校正;6、光学对中器的检验与校正1光学对中器的检验选择平坦位置放置一平板,平板上标注一 A 点,在平板上方安置全站仪仪器架设高度约1.3 米并对中整平,全站仪的分划板中心与 A 点重合;绕竖轴旋转光学对中器180o,若分划板中心与另一点 B 重合,做第一次校正,使分划板中心与 AB 之中点重合,再进行下一步检验；若分划板中心仍与 A 点重合,则可进行下一步步检验;改变 A 点距光学对中器的距离例如将平板向上移动,由 1.3m 缩短为 1.0m,按照上步重新检验;若光学对中器旋转180 之后,分划板中心仍与'A 重合．则表明条件已经满足；若分划板中心并不与'A 重合而与B 重合,则应校正,使分划板中心与'A'B 之中点重合;上述检验和校正工作需反复进行,直到满足要求为止.2光学对中器的校正打开光学对中器望远镜目镜端的护罩,可以看见四颗校正螺丝,利用校正针旋转四颗校正螺丝,使分划板中心与 AB 或 A,B’中心重合;六、校验记录仪器自校记录表见附录全站仪自校记录仪器编号____________________ 校验者___________校验日期____________________ 记录者___________检验项目检验和校正过程结论十字丝竖丝垂直于横轴检验初始位置望远镜视场图用×标示目标在视场中的位置检验终了位置望远镜视场图用×标示目标在视场中的位置,用虚线表示目标移动的轨迹视准轴垂直于横轴盘左读数: ='L盘右读数:='R视准轴误差:=±-=)180''(21RLc盘右目标点应有的正确读数：=±+=+=)180''(21'0RLcRR横轴垂直于竖轴=d=D=α=⋅⋅=,,2ραtgDdi竖盘指标差盘左读数：L= 盘右读数：R=竖盘指标差：()[]=-+=036021RLx水准仪的检验与校正记录日期_____________ 观测____________ 仪器_____________记录____________2. 圆水准器轴的检验与校正经检验,该仪器下列条件：圆水准器轴平行于仪器竖轴的条件 ； A 满足,B 不满足 十字丝横丝垂直于仪器竖轴的条件 ； A 满足,B 不满足 望远镜视准轴平行于水准管轴的条件 ； A 满足,B 不满足综合各项检验结果,该仪器 ; A 可以投入使用,B 需校正后方可投入使用。

（整理）仪器设备自校规程.仪器设备自校规程(YJ2010-01)生效日期：2010年5月20日批准人：编制人：日期：2010年 5 月20日日期：2010年5月20 日嘉兴元建混凝土有限公司前言对无检定规程、标准、相关技术资料或无法溯源到国家基准或国内法定计量自校机构无法检定的仪器设备，应根据以下自校规定进行，具体规定如下：1．各类无自校规程、标准、相关技术资料或无法溯源到国家基准或国内法定计量自校机构无法自校的仪器设备应依据《设备仪器自校规程》进行。

2．自校设备仪器必须由上一级精度的计量器具进行量值传递，并且上一级精度的计量仪器必须按照规定通过法定计量自校，以保证量值传递的次序性，准确性。

3．自校周期一般按C类标准执行，对于常用易损设备仪器应在每次使用前进行常规自校。

4．自校设备仪器必须做好自校记录。

并按自校规程做好标记。

附：本规程编制组成员有徐军强、叶临伟、张梦菁等。

仪器设备自校规程目录1、0.080mm 、0.045mm标准筛自校规程1. 范围本规程规定了0.080mm 、0.045mm标准筛自校的项目、工具、要求和方法。

2.校验设备1)《水泥细度与比表面积》标准粉.2)负压筛3)负压筛析仪，4)电子天平（分度值0.01g）3.采用方法标准1）JG（建材）106-1999水泥标准筛检定规程。

2）B/T1345-2005水泥细度检验方法(筛析法)。

4.校验准备0.080mm筛析试样称取25g、0.045mm筛析试样称取10g，精确至0.01g置于洁净的标准筛内，放在负压筛筛座上，盖上筛盖，接上电源，开动筛析仪调节负压至4000Pa~6000 Pa范围内，连续筛析2min，在此期间如有试样附着在筛盖上，可轻轻地敲击筛盖使试样落下。

筛毕，用天平称量全部筛余物。

按筛余校正系数=标准样结定数/标准筛筛余数，求出该标准筛的校正系数。

标准筛校正系数在0.80-1.20范围内合格。

上述筛余值以二次试验的平均值为试验结果计算试验筛的校正系数。

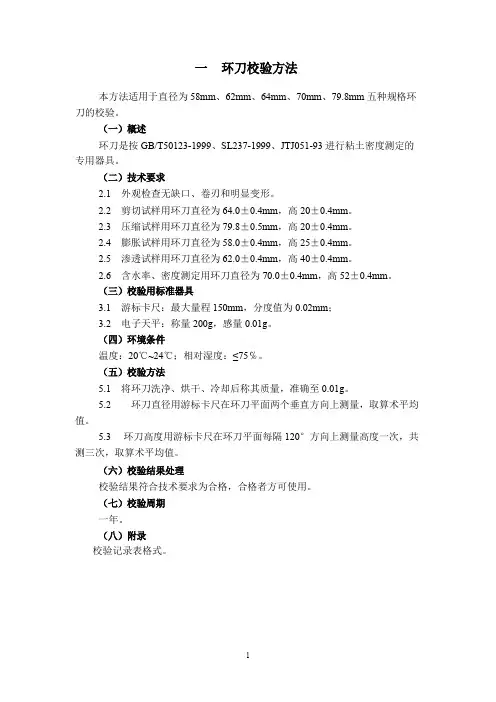

一环刀校验方法本方法适用于直径为58mm、62mm、64mm、70mm、79.8mm五种规格环刀的校验。

（一）概述环刀是按GB/T50123-1999、SL237-1999、JTJ051-93进行粘土密度测定的专用器具。

（二）技术要求2.1外观检查无缺口、卷刃和明显变形。

2.2剪切试样用环刀直径为64.0±0.4mm，高20±0.4mm。

2.3压缩试样用环刀直径为79.8±0.5mm，高20±0.4mm。

2.4膨胀试样用环刀直径为58.0±0.4mm，高25±0.4mm。

2.5渗透试样用环刀直径为62.0±0.4mm，高40±0.4mm。

2.6含水率、密度测定用环刀直径为70.0±0.4mm，高52±0.4mm。

（三）校验用标准器具3.1游标卡尺：最大量程150mm，分度值为0.02mm；3.2电子天平：称量200g，感量0.01g。

（四）环境条件温度：20℃~24℃；相对湿度：≤75℅。

（五）校验方法5.1将环刀洗净、烘干、冷却后称其质量，准确至0.01g。

5.2环刀直径用游标卡尺在环刀平面两个垂直方向上测量，取算术平均值。

5.3环刀高度用游标卡尺在环刀平面每隔120°方向上测量高度一次，共测三次，取算术平均值。

（六）校验结果处理校验结果符合技术要求为合格，合格者方可使用。

（七）校验周期一年。

（八）附录校验记录表格式。

30%环刀校验记录仪器管理编号：001校验编号：001-1出厂编号、型号：70×52校验日期：2011年05月12日仪器制造厂：____________________环境条件：温度20℃；相对湿度主管：核验：校验：直径（mm）二比重瓶校验方法本方法适用于新的或使用中的比重瓶。

（一）概述比重瓶用于粒径小于5mm的土及其他粉状物料比重（密度）测定。

（二）技术要求2.1外观：无裂纹或其它明显变形。
