瑞典MALA MIRA三维探地雷达系统配套RTK设备测量及放样操作指南(华星A10)v2版20170330一、准备工作：MIRA三维探地雷达系统及RTK设备均已安装、连接到位，开机预热；十字校准标放置到位：二、RTK基准站及移动站新建项目、工作模式设置调试：1、打开iHand20手薄，点击app按键进入项目菜单2、进入项目信息菜单3、新建项目信息名称，然后点击确定，会自动转换到系统界面，4、在系统界面，坐标系统选择“BJ54”5、中央子午线可以点击十字标自动计算，也可以手动计算更改中央子午线（中央子午线=当地经度的整数÷6，然后整数部分＋1，再将所得结果×6后减去3，百度可查）保存点击确认后更新参数至对应投影列表，按返回键。
6、连接并设置基准站的工作模式 连接●平滑计算●计算完后，拍照保留基准站的经纬度及高程坐标设置完成后切换至移动站设置移动站设置完成后，基准站和移动站上的通讯指示灯(中间)会一秒钟闪烁一次红灯，代表通讯正常。
三、MIRA三维探地雷达系统进行数据采集：四、利用RTK移动站测量五个十字校准标的精确经纬度，并换算为格网座标：1、在测量项目里选择“碎步测量”2、测量出第一个“十字校准标”的经纬度，保存名字为“pt1”3、进行格网座标定义的参数计算添加“pt1”点的经纬度进行计算计算类型选择为“三参数”进行计算，计算完成后，点击“应用”4、继续对剩下的四个十字校准标“pt2-pt5”进行测量并保存测试量值，这时可以用格网座标测量，保存值有格网座标和经纬度坐标中间几个校准点测量的图片省略~~~~5、查看存储的五个十字校准标的格网座标及经纬度坐标五、根据rSlicer三维成像软件上缺陷位置得到的格网座标，在手簿上计算得到换算的经纬度：1、根据缺陷格网座标在手簿上添加放样点●点击“→”图标进入放样点添加界面●如图所示进行放样点添加●第一个放样点添加成功，按同样的方法可以添加后续的放样点2、到工具项目里选择“坐标换算”将已添加的放样点换算为经纬度●按图片标示进行参数选择和添加放样点●选择完毕后选择“反算”进行换算●拍照或手动记录下放样点的经纬度(或加上高程)值，因为只有在现场用移动站定出放样点并测量出经纬度后才能保存放样点的经纬度。

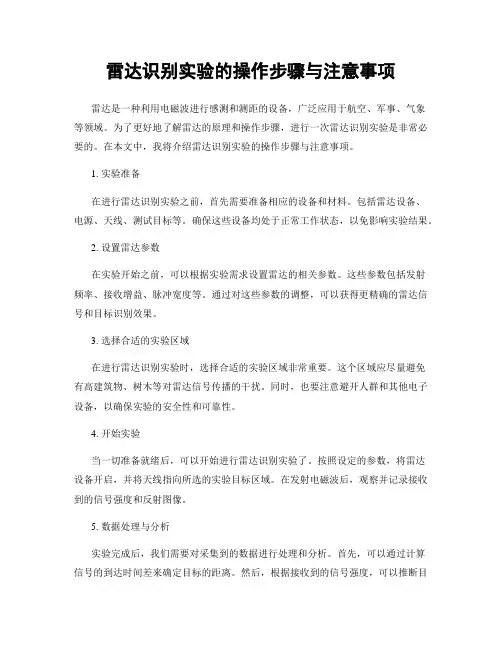

雷达识别实验的操作步骤与注意事项雷达是一种利用电磁波进行感测和测距的设备，广泛应用于航空、军事、气象等领域。
为了更好地了解雷达的原理和操作步骤，进行一次雷达识别实验是非常必要的。
在本文中，我将介绍雷达识别实验的操作步骤与注意事项。
1. 实验准备在进行雷达识别实验之前，首先需要准备相应的设备和材料。
包括雷达设备、电源、天线、测试目标等。
确保这些设备均处于正常工作状态，以免影响实验结果。
2. 设置雷达参数在实验开始之前，可以根据实验需求设置雷达的相关参数。
这些参数包括发射频率、接收增益、脉冲宽度等。
通过对这些参数的调整，可以获得更精确的雷达信号和目标识别效果。
3. 选择合适的实验区域在进行雷达识别实验时，选择合适的实验区域非常重要。
这个区域应尽量避免有高建筑物、树木等对雷达信号传播的干扰。
同时，也要注意避开人群和其他电子设备，以确保实验的安全性和可靠性。
4. 开始实验当一切准备就绪后，可以开始进行雷达识别实验了。
按照设定的参数，将雷达设备开启，并将天线指向所选的实验目标区域。
在发射电磁波后，观察并记录接收到的信号强度和反射图像。
5. 数据处理与分析实验完成后，我们需要对采集到的数据进行处理和分析。
首先，可以通过计算信号的到达时间差来确定目标的距离。
然后，根据接收到的信号强度，可以推断目标的大小和材质等信息。
最后，可以绘制雷达图像，以直观地展示目标的位置和特征。
在进行雷达识别实验时，还需要注意以下事项。
1. 安全第一雷达设备具有一定的辐射能力，因此在操作时需要注意安全。
不要将雷达直接对准人体，以免造成伤害。
同时，也要确保设备的电源接地正常，避免发生电击事故。
2. 避免干扰近场的其他电子设备可能会对雷达信号产生干扰，影响实验的结果准确性。
因此，在选择实验区域时要避开这些干扰源，并保持实验环境的相对安静。
3. 合理设置参数实验中的雷达参数设置直接影响到识别效果。
对于不同的实验需求，应根据实际情况合理调整这些参数，以获取更好的观测结果。

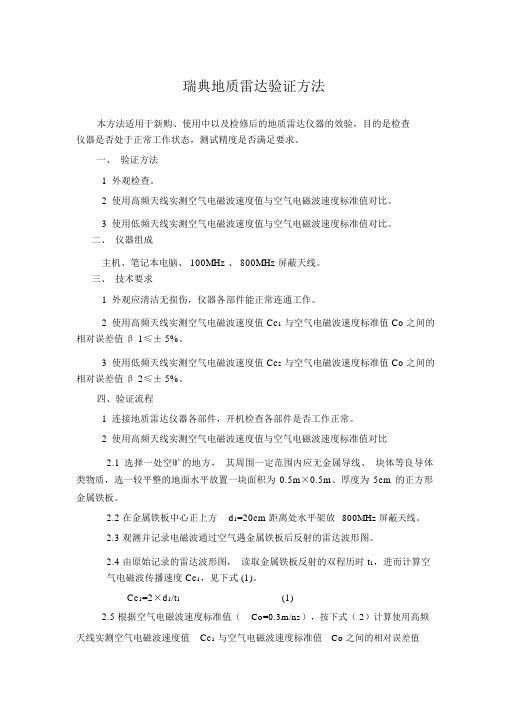

瑞典地质雷达验证方法本方法适用于新购、使用中以及检修后的地质雷达仪器的效验，目的是检查仪器是否处于正常工作状态，测试精度是否满足要求。
一、验证方法1外观检查。
2使用高频天线实测空气电磁波速度值与空气电磁波速度标准值对比。
3使用低频天线实测空气电磁波速度值与空气电磁波速度标准值对比。
二、仪器组成主机、笔记本电脑、 100MHz 、 800MHz 屏蔽天线。
三、技术要求1外观应清洁无损伤，仪器各部件能正常连通工作。
2使用高频天线实测空气电磁波速度值 Cc1与空气电磁波速度标准值 Co 之间的相对误差值β 1≤± 5%。
3使用低频天线实测空气电磁波速度值 Cc2与空气电磁波速度标准值 Co 之间的相对误差值β 2≤± 5%。
四、验证流程1连接地质雷达仪器各部件，开机检查各部件是否工作正常。
2使用高频天线实测空气电磁波速度值与空气电磁波速度标准值对比2.1 选择一处空旷的地方，其周围一定范围内应无金属导线、块体等良导体类物质，选一较平整的地面水平放置一块面积为0.5m×0.5m、厚度为5cm 的正方形金属铁板。
2.2 在金属铁板中心正上方d1=20cm 距离处水平架放800MHz 屏蔽天线。
2.3 观测并记录电磁波通过空气遇金属铁板后反射的雷达波形图。
2.4 由原始记录的雷达波形图，读取金属铁板反射的双程历时 t1，进而计算空气电磁波传播速度 Cc1，见下式 (1)。
Cc1=2×d1/t1(1)2.5 根据空气电磁波速度标准值（Co=0.3m/ns），按下式（ 2）计算使用高频天线实测空气电磁波速度值Cc1与空气电磁波速度标准值Co 之间的相对误差值β1。
β = (Cc -Co)/ Co× 100%(2) 112.6 若β 1≤± 5%，即认为合格，反之则认为不合格。
3使用低频天实测空气电磁波速度值与空气电磁波速度标准值对比3.1 选择一处空旷的地方，其周围一定范围内应无金属导线、块体等良导体类物质，选一较平整的地面水平放置一块面积为2m×2m、厚度为 5cm 的正方形金属铁板。
地质雷达校验方法
1、概述
地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，及超前地质预报。
2、技术要求
1.信号迭加次数可选择；
2.具有点测与连续测量功能；
3.具有手动或自动位置标记功能；
4.系统增益不低于150dB；
5.信噪比不低于60 dB；
6.目测仪器的外观是否完好；
7.最大探测深度应大于2m。
3、方法
目测仪器的外观是否完好，是影响测量结果。
选定一个场地，用地质雷达测出其厚度。
4、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度，与地质雷达测出的厚度相对比，其误差允许±2cm。
5、校验仪器
钢卷尺5m。
6、校验结果的处理及判定
以比对的结果不超过误差值为合格。
7、校验周期
校验周期为二年。
8、附录
地质雷达比对校验方法记录。
9、校验方法及依据
《铁路隧道衬砌质量无损检测规程》TB10223-2004。
校验结论：
校验员核验员
校验日期：年月日有效日期：年月日
校验用设备：钢卷尺仪器编号：
校验周期：2年
地质雷达记录。
地质雷达校验方法
1、概述
地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，及超前地质预报。
2、技术要求
1•信号迭加次数可选择；
2. 具有点测与连续测量功能；
3. 具有手动或自动位置标记功能；
4. 系统增益不低于150dB;
5. 信噪比不低于60 dB ；
6. 目测仪器的外观是否完好；
7. 最大探测深度应大于2m
3、方法
目测仪器的外观是否完好，是影响测量结果。
选定一个场地，用地质雷达测出其厚度。
4、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度，与地质
雷达测出的厚度相对比，其误差允许土2cm
5、校验仪器
钢卷尺5m
&校验结果的处理及判定
以比对的结果不超过误差值为合格。
7、校验周期
校验周期为二年。
8、附录
地质雷达比对校验方法记录。
9、校验方法及依据
《铁路隧道衬砌质量无损检测规程》TB10223-2004
一、外观
是否完好
二、、比对
实测数据(cm) 误差(cm) 结果地质雷达
钢卷尺
项目校验数据结果校验结论:
校验员
校验日期：年月日
校验用设备：钢卷尺
校验周期：2年核验员
有效日期：年月日仪器编号：
地质雷达记录。
瑞典MALA探地雷达在管线探测中的应用汤博【摘要】Swedish MALA ground penetrating radar (GPR) is applied in this article has carried on the research of under-ground pipeline detection. According to the material of underground pipeline and the surrounding medium and the different choices of different embedding depth, different frequencies of the antenna at the same time set up necessary working param-eters, the different types of underground pipeline detection, and the anomaly characteristics of the engineering examples of typical pipeline are analyzed.%应用瑞典MALA探地雷达进行了地下管线探测的研究。
根据地下管线的材质、周围介质及埋设深度的不同选择，不同频率的天线同时设置必要的工作参数，对不同类型的地下管线进行了探测，并对工程实例中典型的管线异常特征进行了分析。
【期刊名称】《水科学与工程技术》【年(卷),期】2015(000)001【总页数】2页(P95-96)【关键词】MALA;探地雷达;管线探测【作者】汤博【作者单位】河北省水利水电勘测设计研究院，天津 300250【正文语种】中文【中图分类】P624探地雷达（Ground Penetrating Radar，简称CPR）是利用超高频（106～109Hz）脉冲电磁波探测地下介质分布的一种地球物理勘探方法。
瑞典地质雷达验证方法
本方法适用于新购、使用中以及检修后的地质雷达仪器的效验，目的是检查仪器是否处于正常工作状态，测试精度是否满足要求。
一、验证方法
1 外观检查。
2 使用高频天线实测空气电磁波速度值与空气电磁波速度标准值对比。
3 使用低频天线实测空气电磁波速度值与空气电磁波速度标准值对比。
二、仪器组成
主机、笔记本电脑、100MHz、800MHz屏蔽天线。
三、技术要求
1 外观应清洁无损伤，仪器各部件能正常连通工作。
2 使用高频天线实测空气电磁波速度值Cc1与空气电磁波速度标准值Co之间的相对误差值β1≤±5%。
3 使用低频天线实测空气电磁波速度值Cc2与空气电磁波速度标准值Co之间的相对误差值β2≤±5%。
四、验证流程
1 连接地质雷达仪器各部件，开机检查各部件是否工作正常。
2 使用高频天线实测空气电磁波速度值与空气电磁波速度标准值对比
2.1 选择一处空旷的地方，其周围一定范围内应无金属导线、块体等良导体类物质，选一较平整的地面水平放置一块面积为0.5m×0.5m、厚度为5cm的正方形金属铁板。
2.2 在金属铁板中心正上方d1=20cm距离处水平架放800MHz屏蔽天线。
2.3 观测并记录电磁波通过空气遇金属铁板后反射的雷达波形图。
2.4 由原始记录的雷达波形图，读取金属铁板反射的双程历时t1，进而计算
空气电磁波传播速度Cc1，见下式(1)。
Cc1=2×d1/t1(1)
2.5根据空气电磁波速度标准值（Co=0.3m/ns），按下式（2）计算使用高频天线实测空气电磁波速度值Cc1与空气电磁波速度标准值Co之间的相对误差值
β1。
β1= (Cc1-Co)/ Co×100% (2)
2.6 若β1≤±5%，即认为合格，反之则认为不合格。
3 使用低频天实测空气电磁波速度值与空气电磁波速度标准值对比
3.1 选择一处空旷的地方，其周围一定范围内应无金属导线、块体等良导体类物质，选一较平整的地面水平放置一块面积为2m×2m、厚度为5cm的正方形金属铁板。
3.2 在金属铁板中心正上方d2=3m距离处水平架放100MHz屏蔽天线。
3.3 观测并记录电磁波通过空气遇金属铁板后反射的雷达波形图。
3.4 由原始记录的雷达波形图，读取金属铁板反射的双程历时t2，进而计算空气电磁波传播速度Cc2，见下式(3)。
Cc2=2×d2/t2 (3)
3.5 根据空气电磁波速度标准值（Co=0.3m/ns），按下式（4）计算使用低频天线实测空气电磁波速度值Cc2与空气电磁波速度标准值Co之间的相对误差值β2。
β2= (Cc2-Co)/ Co×100% (4)
3.6 若β2≤±5%，即认为合格，反之则认为不合格。
五、验证结果处理
全部满足上述3个技术要求则评定该仪器验证结果为合格。
六、验证周期、记录与证书
验证周期为12个月，或使用前验证。
验证记录格式见下表。
地质雷达验证记录
管理编号：编号：。
