成都市盐道街中学物理第十一章简单机械和功（篇）（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．同学们在学校的花园里散步时，看到校工师父在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。

A：“探究杠杆的平衡条件”（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量_____（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为1F，发现1122F L F L≠，其原因是：______B：“探究杠杆的机械效率”如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）（3）他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为1F，测得A、B两点上升的高度分别为1h、2h，则此次杠杆的机械效率为η=______（用物理量的符号表示）（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为2h，则弹簧测力计的示数将_______1F，此次拉力做的功将_____第一次做的功（选填“大于”“等于”或“小于”）【答案】平衡右力臂大小F1的力臂测量错误2112mghF h×100% 大于小于【解析】【分析】【详解】(1)[1]图甲所示的位置时，杠杆静止，所以杠杆处于平衡状态。

[2][3]图甲中，杠杆右高左低，说明杠杆的重心偏左，应将右端的平衡螺母向右调节，使重心在支点上，让杠杆在水平位置平衡，此时力臂在杠杆上，便于测量力臂大小。

(2)[4]图中，拉力1F的方向与水平杠杆不垂直，只有当力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论。

(3)[5]有用功为W有＝Gh2＝2mgh2总功W总＝F1h1则机械效率的表达式η＝WW有总×100%＝2112mghF h×100%(4)[6]钩码的悬挂点在B点时，由杠杠的平衡条件得F1·OA＝G·OB悬挂点移至C点时，由杠杠的平衡条件得F2·OA＝G·OC从图中可以看出，由OB到OC力臂变大，所以弹簧测力计的示数变大。

[7]使C点上升高度仍为2h，则有用功不变，但杠杆提升的高度减小，额外功减小，又因为总功等于额外功与有用功之和，因此此次拉力做的功将小于第一次做的功。

2．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。

(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。

实验C______（选填“能”或”不能”）说明甲同学结论是错误的。

【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。

(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。

(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。

而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。

3．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。

为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。

然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。

根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。

【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。

[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。

[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。

(2)[5]由图乙知，当杠杆右端受到的拉力F =3N 时，其力臂L =1m 6 据杠杆的平衡条件有GL 1=FL ，2.5N ⋅L 1=3N×16m 所以物体对杠杆拉力的力臂L 1=0.2m4．小华探究杠杆平衡条件时，使用的每个钩码的质量均为100g ，杠杆上相邻刻线间的距离相等。

请按要求完成下列问题：(1)将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向______调（选填 “左”或“右”），使杠杆在水平位置平衡。

(2)将杠杆调节水平平衡后，在杠杆上的B 点悬挂了3个钩码，如图所示。

为使杠杆保持水平平衡状态，应该在A 点悬挂 ________个钩码。

(3)若撤掉杠杆A 点的钩码，为使杠杆在水平位置平衡，应该用弹簧测力计在杠杆______（选填 “A ”或“C ”）处竖直向上拉，当杠杆水平平衡时，弹簧测力计的示数为_______N 。

（g 取10N/kg ）【答案】左 2 C 1.5【解析】【分析】【详解】(1)[1]杠杆右端下沉，左端上翘，哪边高，平衡螺母像哪边调，所以应调节杠杆右侧的平衡螺母向左。

(2)[2]一个钩码重力0.1kg 10N/kg 1N G mg ==⨯=假设杠杆一小格为L ，A 点挂n 个钩码，根据杠杆平衡条件有1N 331N 2n L L ⨯⨯=⨯⨯解得n =2，所以应该在A 点悬挂2个钩码。

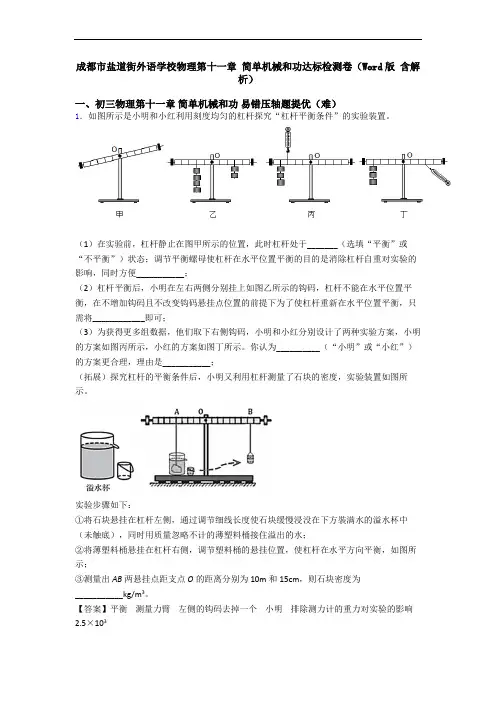

(3)[3][4]撤掉杠杆A 点的钩码，为使杠杆能够在水平位置重新平衡，应该用弹簧测力计在杠杆A 处竖直向下拉或者在杠杆C 处竖直向上拉；根据杠杆平衡条件有B BC C F L F L =则弹簧测力计的示数31N31.5N4B BCCF L LFL L⨯⨯===5．如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。

（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于_______（选填“平衡”或“不平衡”）状态；调节平衡螺母使杠杆在水平位置平衡的目的是消除杠杆自重对实验的影响，同时方便___________；（2）杠杆平衡后，小明在左右两侧分别挂上如图乙所示的钩码，杠杆不能在水平位置平衡，在不增加钩码且不改变钩码悬挂点位置的前提下为了使杠杆重新在水平位置平衡，只需将____________即可；（3）为获得更多组数据，他们取下右侧钩码，小明和小红分别设计了两种实验方案，小明的方案如图丙所示，小红的方案如图丁所示。

你认为__________（“小明”或“小红”）的方案更合理，理由是___________；（拓展）探究杠杆的平衡条件后，小明又利用杠杆测量了石块的密度，实验装置如图所示。

实验步骤如下：①将石块悬挂在杠杆左侧，通过调节细线长度使石块缓慢浸没在下方裝满水的溢水杯中（未触底），同时用质量忽略不计的薄塑料桶接住溢出的水；②将薄塑料桶悬挂在杠杆右侧，调节塑料桶的悬挂位置，使杠杆在水平方向平衡，如图所示；③测量出AB两悬挂点距支点O的距离分别为10m和15cm，则石块密度为___________kg/m3。

【答案】平衡测量力臂左侧的钩码去掉一个小明排除测力计的重力对实验的影响2.5×103【解析】【分析】【详解】(1)[1]杠杆静止时，无论杆身是否水平，都为杠杆的平衡状态。

[2]杠杆在水平位置平衡，其力臂和杆身重合，可以方便测量力臂的大小。

(2)[3]在乙图中，杠杆左右两侧所挂钩码的重力可分别视为动力和阻力，两侧钩码的悬挂点可分别视为动力臂和阻力臂，根据杠杆的平衡条件1122Fl F l =可知，只需将左侧的钩码去掉一个即可满足杠杆在水平位置平衡。

(3)[4][5]对比丙、丁两图可知，小明的实验方案更加理想；因为弹簧测力计本身受到重力，小明的方案可以排除测力计的重力对实验的影响。

(3)①[6]设石块排开的水的重力为G 水，由阿基米德原理可知，石块受到的浮力F G =浮水水中的石块为平衡状态，故其对绳的拉力F G F G G =-=-石石浮水根据杠杆和平衡条件可得F OAG OB ⨯=⨯水即153102G G OB cm G OA cm -===石水水 由上式整理可得32V g V g V g ρρρ-=石石水水水水 由于石块排开水的体积和石块自身体积相等，所以上式可简化为32ρρρ-=石水水 所以石块的密度333355 1.010kg/m 2.510kg/m 22ρρ==⨯⨯=⨯石水6．在“探究杠杆平衡条件”的实验中，杠杆刻度均匀，每个钩码的重力均为0.5N 。

(1)实验开始时，杠杆如图甲所示处于静止状态。

为使杠杆在水平位置平衡，应将两端的平衡螺母向______移动（选填“左”或“右”）；(2)调节杠杆水平平衡后，如图乙所示，在M 点挂上2个钩码，在N 点挂上3个钩码。

此时，杠杆在水平位置______（选填“平衡”或“不平衡”）；(3)用弹簧测力计和钩码配合使用，也可以探究杠杆平衡条件。

如图丙所示，用弹簧测力计在A 处竖直向上拉杠杆，使其在水平位置平衡，此时弹簧测力计示数为______N 。
