PCB板制作实验报告

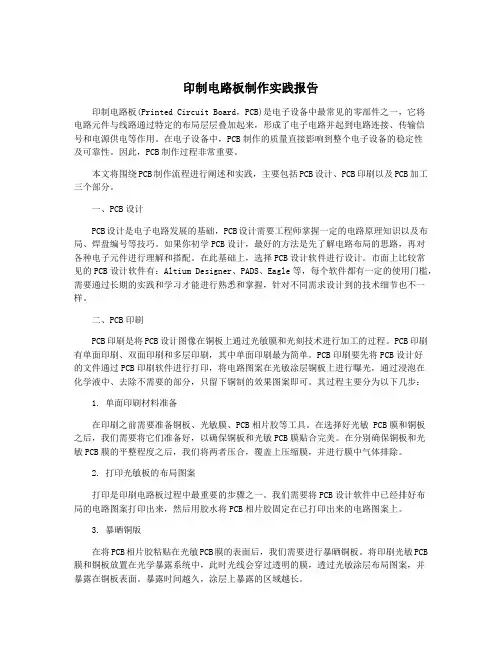

印制电路板制作实践报告印制电路板(Printed Circuit Board，PCB)是电子设备中最常见的零部件之一，它将电路元件与线路通过特定的布局层层叠加起来，形成了电子电路并起到电路连接、传输信号和电源供电等作用。

在电子设备中，PCB制作的质量直接影响到整个电子设备的稳定性及可靠性。

因此，PCB制作过程非常重要。

本文将围绕PCB制作流程进行阐述和实践，主要包括PCB设计、PCB印刷以及PCB加工三个部分。

一、PCB设计PCB设计是电子电路发展的基础，PCB设计需要工程师掌握一定的电路原理知识以及布局、焊盘编号等技巧。

如果你初学PCB设计，最好的方法是先了解电路布局的思路，再对各种电子元件进行理解和搭配。

在此基础上，选择PCB设计软件进行设计。

市面上比较常见的PCB设计软件有：Altium Designer、PADS、Eagle等，每个软件都有一定的使用门槛，需要通过长期的实践和学习才能进行熟悉和掌握，针对不同需求设计到的技术细节也不一样。

二、PCB印刷PCB印刷是将PCB设计图像在铜板上通过光敏膜和光刻技术进行加工的过程。

PCB印刷有单面印刷、双面印刷和多层印刷，其中单面印刷最为简单。

PCB印刷要先将PCB设计好的文件通过PCB印刷软件进行打印，将电路图案在光敏涂层铜板上进行曝光，通过浸泡在化学液中、去除不需要的部分，只留下铜制的效果图案即可。

其过程主要分为以下几步：1. 单面印刷材料准备在印刷之前需要准备铜板、光敏膜、PCB相片胶等工具。

在选择好光敏 PCB膜和铜板之后，我们需要将它们准备好，以确保铜板和光敏PCB膜贴合完美。

在分别确保铜板和光敏PCB膜的平整程度之后，我们将两者压合，覆盖上压缩膜，并进行膜中气体排除。

2. 打印光敏板的布局图案打印是印刷电路板过程中最重要的步骤之一。

我们需要将PCB设计软件中已经排好布局的电路图案打印出来，然后用胶水将PCB相片胶固定在已打印出来的电路图案上。

pcb板制作工艺流程实验报告PCB board manufacturing technology process experimental reportIn this experiment, we aimed to study the process of manufacturing PCB boards, which are an essential component in electronic devices. We started by understanding the basic concept of printed circuit boards and the materials required for their fabrication.在这个实验中，我们旨在研究 PCB 板的制造过程，这是电子设备中必不可少的组件。

我们首先理解了印刷电路板的基本概念以及制造它们所需的材料。

We then moved on to the actual manufacturing process, which involves several key steps such as designing the layout, printing the circuit, etching, and drilling. Each of these steps is crucial in ensuring the final product meets the required specifications and standards.然后，我们转向实际的制造过程，这包括几个关键步骤，如设计布局、印刷电路、蚀刻和钻孔。

这些步骤中的每一个都对确保最终产品符合所需的规格和标准至关重要。

One of the most important aspects of PCB manufacturing is the layout design, which determines the arrangement of the components and the routing of the electrical connections on the board. This process requires careful planning and attention to detail to ensure that the final layout is efficient and reliable.PCB 制造最重要的一个方面是布局设计，它决定了板上元件的排列和电气连接的路由。

PCB设计实验报告5则范文第一篇：PCB设计实验报告Protel ９9SE原理图与PＣＢ设计得实验报告摘要: Protel 99SE 就是一种基于Windoｗs 环境下得电路板设计软件。

该软件功能强大，提供了原理图设计、电路混合信号仿真、PCＢ图设计、信号完整性分析等电子线路设计需要用得方法与工具，具有人机界面友好、管理文件灵活、易学易用等优点，因此,无论就是进行社会生产,还就是科研学习,都就是人们首选得电路板设计工具。

我们在为期两个星期得课程设计中只就是初步通过学习与使用Ｐrotｅl 99SE 软件对一些单片机系统进行原理图设计绘制与电路板得印制( PCB),来达到熟悉与掌握Ｐrotel 9９SE 软件相关操作得学习目得.在该课程设计报告中我主要阐述了关于原理图绘制过程得步骤说明、自制原器件得绘制与封装得添加以及根据原理图设计PCB 图并进行了PCB 图得覆铜处理几个方面。

关键字:Proｔeｌ９9SE原理图封装PＣB 板正文一、课程设计得目得通过本课程得实习,使学生掌握设计电路原理图、制作电路原理图元器件库、电气法则测试、管理设计文件、制作各种符合国家标准得印制电路板、制作印制板封装库得方法与实际应用技巧。

主要包括以下内容：原理图(SCH）设计系统；原理图元件库编辑;印制电路板(PCB)设计系统；印制电路板元件库编辑。

二、课程设计得内容与要求原理图(ＳCＨ)设计系统(1)原理图得设计步骤; (2）绘制电路原理图; （３)文件管理; （4)生成网络表文件；（5)层次原理图得设计.基本要求:掌握原理图得设计步骤,会绘制电路原理图,利用原理图生产网络表，以达到检查原理图得正确性得目得;熟悉文件管理得方法与层次原理图得设计方法.原理图元件库编辑(1）原理图元件库编辑器；（2)原理图元件库绘图工具与命令; (3）制作自己得元件库。

基本要求：熟悉原理图元件库得编辑环境,熟练使用元件库得常用工具与命令,会制自己得元件库。

一、实习目的电路板（PCB）是电子产品的核心组成部分，其质量直接影响到产品的性能和寿命。

通过本次电路板制板工艺实训，旨在让学生了解电路板的基本原理、制板工艺流程、相关设备和材料，掌握电路板设计、制板、焊接等基本技能，培养学生的动手能力、实践能力和创新能力。

二、实习时间与地点实习时间：2021年X月X日至2021年X月X日实习地点：XX电子技术实验室三、实习内容1. 电路板设计（1）学习电路板设计软件，如Altium Designer、Eagle等，掌握基本操作。

（2）了解电路板设计原则，如信号完整性、电源完整性、电磁兼容性等。

（3）设计电路原理图和PCB布局。

2. 电路板制板（1）了解电路板制板工艺流程，包括：电路板设计、丝网印刷、光绘、蚀刻、钻孔、镀铜、沉金、涂覆阻焊剂、丝印字符、测试等。

（2）学习电路板制作设备，如丝网印刷机、光绘机、蚀刻机、钻孔机、镀铜机等。

（3）掌握电路板制作材料，如覆铜板、铜箔、阻焊剂、油墨、助焊剂等。

3. 电路板焊接（1）学习焊接技术，如手工焊接、贴片焊接、波峰焊接等。

（2）了解焊接工具，如电烙铁、焊台、热风枪、焊锡膏、助焊剂等。

（3）掌握焊接工艺，如焊接温度、焊接时间、焊接顺序等。

4. 电路板调试与测试（1）了解电路板调试方法，如功能测试、性能测试、可靠性测试等。

（2）学习使用测试仪器，如示波器、万用表、信号发生器等。

（3）掌握电路板故障排除方法。

四、实习过程与心得1. 电路板设计在电路板设计过程中，我们学习了电路原理图和PCB布局软件的使用，掌握了电路板设计原则。

在设计过程中，我们遇到了许多问题，如信号完整性、电源完整性、电磁兼容性等。

通过查阅资料、请教老师，我们逐步解决了这些问题。

2. 电路板制板在电路板制板过程中，我们了解了电路板制板工艺流程，学习了电路板制作设备的使用。

在制作过程中，我们遇到了一些困难，如丝网印刷、光绘、蚀刻等。

通过反复练习，我们逐渐掌握了这些技能。

pcb实验报告一、实验背景近年来，随着电子产品的快速发展，印刷电路板（Printed Circuit Board，PCB）在电子设备中扮演着重要角色。

PCB作为电子元器件的支撑和连接部件，不仅对电子产品的稳定性和性能起着关键作用，还对其外观和体积的优化具有重要影响。

二、实验目的本次实验旨在通过设计和制作一个简单的PCB板，加深对PCB工艺流程和制造方法的理解，培养学生的实际操作能力以及对电路布线的掌握能力。

三、实验步骤1. 设计电路图：根据实验要求，确定电路的功能和布局，使用电路设计软件进行绘制和调整。

2. 打印电路图：将电路图输出并打印到热转印纸上，确保准确无误。

3. 制作光掩膜：将打印好的电路图通过光敏电子油墨制作成光掩膜，利用曝光和显影的方法将电路图转移到光敏膜上。

4. 准备基板：选择适宜的基板材料，如纸基板、玻璃纤维板等，进行尺寸和表面处理。

5. 印制电路图：将光掩膜放置在基板上，利用紫外线照射使光敏膜固化，然后脱掉未固化的部分。

6. 蚀刻电路图：将经过光固化的光敏膜浸泡在蚀刻液中，等待一定时间后，将废液清洗干净，即可在基板上得到所需的电路图案。

7. 板上元器件安装：根据设计完成的电路图，选择对应的元器件，并进行焊接固定。

8. 电路测试和调试：将制作好的PCB板连接到电路测试仪，进行电气性能测试，并对不符合要求的部分进行修正。

四、实验结果与分析通过上述实验步骤，我成功制作了一个简单的PCB板，并在测试过程中得到了令人满意的结果。

该PCB板制作精度高，电路连接稳定可靠，满足了设计要求。

在实验过程中，我发现制作PCB板的关键在于电路设计的合理性和精确性。

只有对电路原理和布线方式有深入了解，并严格按照要求进行实验操作，才能保证制作出符合要求的PCB板。

五、实验心得通过本次实验，我深入了解了PCB的制作流程和方法，掌握了电路设计和板上元器件安装技巧。

实验过程中，我不仅学会了使用电路设计软件和电路测试仪，还提高了对电子元件和电路相互关系的认识。

pcb生产实习报告一、实习背景为了更好地了解和掌握电子工业的生产过程，我在某电子制造公司参与了为期一个月的PCB（Printed Circuit Board，印刷电路板）生产实习。

在这段时间里，我亲身经历了PCB的设计、制作和组装过程，对于这一组成电子设备的重要元器件有了更深入的了解。

二、PCB的设计与制作PCB的设计是整个生产过程的第一步。

在实习期间，我参与了一些PCB设计项目，通过使用制图软件如CAD来完成。

这些软件可以帮助设计师将电路图转换成PCB的布局图，并选择合适的元器件连接方式。

在设计过程中，需要考虑电路板的大小、材料和布线的复杂度等因素。

PCB设计完成后，我们需要通过影印技术将电路板图案印在一块镀铜板上。

然后，利用一种叫做蚀刻的化学过程，将铜板上多余的部分去除，只留下电路图案。

这个过程需要很高的精确度和细致的操作，以确保电路图案的正确性和精准度。

三、电路板的组装在电路板制作完成后，接下来就是PCB的组装工作。

这是整个生产过程中最困难而关键的一步。

首先，我们需要将电子元器件根据设计图案精确地焊接到电路板上。

这要求实习生们能够熟练地使用电子焊接设备，并且具备细致仔细的工作态度。

除了焊接工作，我们还需要进行电子元器件的检测和测试。

这一过程通常需要使用一些特殊的测试设备，如多用途测试仪，以确保电子元器件能够正常工作和相互配合。

只有在所有元器件都经过测试合格后，整个电路板才能进入下一个阶段。

四、PCB生产中的挑战在PCB生产实习中，我面临了一些挑战和困难。

首先，需要在操作过程中保持高度的注意力和细致入微的态度，以避免出现任何失误。

即使只有一处焊接错误或者元器件安装不当，都可能导致整个电路板的失效。

其次，我也经历了一些技术难题，在实际操作中，由于某些元器件的特殊性，如微型元器件、互连技术等，会出现一些困难。

这时，我需要依靠团队的协作和老师的指导来克服这些难题。

最后，时间压力也是我们面临的一个挑战。

pcb的实验报告PCB的实验报告引言：在现代电子技术中，印刷电路板（Printed Circuit Board，简称PCB）扮演着至关重要的角色。

作为电子设备中电子元件的载体，PCB的设计和制造直接影响着电子设备的性能和可靠性。

本实验旨在通过设计和制作一个简单的PCB电路板，探究PCB的基本原理和工艺流程。

一、PCB的基本原理PCB是一种通过在导电板上印刷导电线路和安装电子元件来实现电路功能的技术。

其基本原理是在绝缘基板上通过印刷或化学腐蚀等方式形成导电线路，然后将电子元件焊接到导线上，从而实现电路的连接和功能。

二、实验设计本次实验选择了一个简单的LED闪烁电路作为设计对象。

该电路包含一个555定时器芯片和几个电阻、电容和LED等元件。

实验的目标是设计并制作一个能够正常工作的PCB电路板。

三、PCB设计软件的使用为了进行PCB设计，我们使用了常见的PCB设计软件，如Altium Designer或Eagle等。

通过软件，我们可以在电路板上布局元件、绘制导线、设置焊盘等。

在设计过程中，需要注意元件之间的间距、导线的走向、焊盘的大小等因素，以确保电路的可靠性和稳定性。

四、PCB制造工艺流程1. 设计电路图：首先，根据电路的功能需求，我们使用电路设计软件绘制电路图。

电路图包含了元件连接的逻辑关系和电气特性等信息。

2. PCB布局：根据电路图，我们在PCB设计软件中进行元件的布局。

在布局过程中，需要考虑元件之间的距离、信号线的长度等因素，以降低电磁干扰和信号损耗。

3. 连接导线：在布局完成后，我们使用PCB设计软件绘制导线连接元件。

导线的走向应尽量简洁，避免交叉和重叠，以提高电路的可靠性。

4. 设置焊盘：在导线的交叉点和元件的引脚位置，我们设置焊盘。

焊盘用于焊接电子元件，需要根据元件的尺寸和引脚间距进行合理的布置。

5. 输出制造文件：当PCB设计完成后，我们需要将设计文件输出为制造所需的文件格式，如Gerber文件。

pcb板制作实验报告姓名：任晓峰 08090107 陈琛 08090103符登辉 08090111班级：电信0801班指导老师：郭杰荣一实验名称pcb印刷版的制作二实习目的通过pcb板的制作，了解制板工艺流程，掌握制板的原理知识，并熟悉制板工具的使用以及维护，锻炼实践动手的能力，更好的巩固制板知识的应用，具备初步制作满足需求，美观、安全可靠的板。

三 pcb板的制作流程(1)原稿制作（喷墨【硫酸纸】、激光【硫酸纸/透明菲林】、光绘非林）把用protel设计好的电路图用激光（喷墨）打印机用透明、半透明或70g复印纸打印出。

注意事项：打印原稿时选择镜像打印，电路图打印墨水（碳粉）面必须与绿色的感光膜面紧密接触，以获得最高的解析度。

稿面需保持清洁无污物，线路部分如有透光破洞，应用油性黑笔修补。

(2)曝光: 首先将pcb板裁剪成适当大小的板，然后撕掉保护膜，将打印好的线路图的打印面（碳粉面/墨水面）贴在感光膜面上，在用透明胶将原稿和pcb板的感光面贴紧，把pcb板放在曝光箱中进行曝光。

曝光时间根据pcb板子而确定。

本次制作的板子约为三分钟。

曝光注意事项：请保持感光板板面及原稿清洁和整齐，若曝光时间不足则容易在下个环节容易使线路腐蚀掉。

(3)显影：调制显像剂：显像剂：水（1：20），即1包20g显像剂配400cc水。

显影：膜面朝上放感光板在盆里。

(4)蚀刻：块状三氯化铁：热水（1：3）的比例调配。

蚀刻时间在10-30分钟。

注意事项：感光膜可以直接焊接不必去除，如需要去处的可以用酒精。

三氯化铁蚀刻液越浓蚀刻越慢，太稀也慢。

蚀刻时间不可过长或过短。

蚀刻完毕后，用清水将蚀刻后的pcb板进行清洗，等待水干后在进行下一个步骤。

(5)二次曝光：将蚀刻好的pcb板放进曝光箱中进行二次曝光。

此次曝光是将已经进行蚀刻的pcb板上的线路进行曝光。

(6)二次显影：将二次曝光的pcb板再次进行显影。

将进行了二次曝光的pcb板进行显影，将pcb板上的线路进行显影，去掉线路上的感光膜，让铜箔线显露出来。

pcb板的实验报告标题：PCB板的实验报告摘要：本实验报告旨在通过对PCB板的实验研究，探讨其在电子工程中的应用和性能评估。

实验过程中，我们使用了不同的材料和工艺制作出多种PCB板样品，并对其导电性、耐热性、机械强度等性能进行了测试。

结果表明，PCB板在电子设备制造中具有广泛的应用前景。

引言：PCB板（Printed Circuit Board），又称印制电路板，是电子设备中不可或缺的基础组件之一。

它通过将导线、电子元件和其他电子元器件固定在一块绝缘基板上，实现了电路的连接和支持。

PCB板的设计和制造对于电子工程的成功实施至关重要，因此对其性能的评估和研究具有重要意义。

实验方法：1. 材料准备：准备FR-4玻璃纤维增强环氧树脂基板、铜箔、化学溶剂等材料。

2. 设计和制作：使用CAD软件设计电路图，然后通过光刻和腐蚀等工艺制作出PCB板样品。

3. 性能测试：对PCB板样品进行导电性测试、耐热性测试、机械强度测试等。

实验结果与讨论：1. 导电性测试：将导线连接到PCB板上的不同位置，通过电阻测试仪测量导通情况。

结果显示，PCB板具有良好的导电性能，能够实现电路的正常连接。

2. 耐热性测试：将PCB板样品置于高温环境中，观察其是否出现热胀冷缩等问题。

实验结果表明，PCB板具有较好的耐热性能，能够在一定温度范围内正常工作。

3. 机械强度测试：通过压力测试仪对PCB板样品进行压力加载，观察其是否发生破裂或变形。

结果显示，PCB板具有较高的机械强度，能够承受一定的外力。

结论：通过对PCB板的实验研究，我们发现其在电子工程中具有重要的应用价值。

PCB板具有良好的导电性、耐热性和机械强度，能够满足电子设备制造的需求。

然而，我们也发现PCB板在制作过程中可能存在一些问题，如光刻误差、腐蚀不均匀等，需要进一步改进和优化。

展望：随着电子技术的不断发展，PCB板的应用也将越来越广泛。

未来的研究可以着重于改进PCB板的制作工艺，提高其性能和可靠性。

pcb实验报告PCB实验报告。

一、实验目的。

本次实验的目的是通过实际操作，掌握PCB（Printed Circuit Board）的制作流程和技术要点，了解PCB的基本工艺和原理，培养学生的实际动手能力和创新意识。

二、实验原理。

PCB是印刷电路板的缩写，是一种用印刷方式制造的电子线路板。

其主要原理是通过在导电基板上覆铜箔，然后通过化学腐蚀或机械去除的方法形成电路图形，最后在上面焊接元器件，完成电子线路的连接。

三、实验材料和设备。

1. PCB板。

2. 线路图。

3. 酸碱蚀刻液。

4. 钻孔机。

5. 焊接工具。

6. 元器件。

四、实验步骤。

1. 制作线路图，根据电路设计图纸，绘制PCB板的线路图。

2. 制作感光板，将线路图按比例复印到感光板上，然后曝光、显影、定影，形成感光线路图。

3. 制作PCB板，将感光线路图覆盖在PCB板上，经过曝光、显影、蚀刻，形成电路图形。

4. 钻孔，使用钻孔机在PCB板上钻孔，以便安装元器件。

5. 焊接元器件，将元器件按照线路图的位置焊接到PCB板上。

6. 测试，对焊接好的PCB板进行功能测试，确保电路连接正确。

五、实验结果与分析。

经过以上步骤，我们成功制作了一块功能正常的PCB板。

通过实验，我们深入了解了PCB的制作流程和技术要点，掌握了PCB的基本工艺和原理。

同时，实验中也遇到了一些问题，比如感光曝光不足导致线路不清晰，蚀刻时间过长导致线路过粗等，这些问题需要我们在以后的实践中加以改进和总结经验。

六、实验总结。

通过本次实验，我们不仅学到了理论知识，还掌握了实际操作的技能。

PCB制作是电子专业学生必备的基本技能之一，掌握了这项技能，对我们以后的学习和工作都将大有裨益。

希望同学们能够在今后的学习和实践中不断提高自己的PCB制作能力，为将来的科研和工程实践打下坚实的基础。
