CSC-103B线路保护实操题41

CSC103BE型（智能变电站）线路微机保护实训作业指导书实训负责人：实训指导教师：实训时间：年月日时分至年月日时分国网吉林省电力有限公司培训中心CSC103BE型（智能变电站）线路微机保护实训作业指导书1.范围本实训指导书适用于CSC103BE线路保护实训工作。

2检修地点、项目及环境条件2.1地点：电力培训中心继电保护实训室2.2项目：CSC103BE线路保护实训2.3环境条件：工作场所无易燃物质、爆炸危险、化学腐蚀及激烈震动。

3工器具及备品备件、材料准备3安全注意事项及措施124实训工序4.2CSC103BE 微机保护装置线路保护实训流程图5实训要求和过程控制6.CSC103BE为微机保护装置调试详解6.1测试仪软件设置6.1.1进入配置界面打开任一试验菜单（如电压电流），点击“IEC”进入IEC－61850配置”界面（如下图）；346.1.2SMV配置选择SMV目录下IEC61850－9－2报文，点击界面下部“导入SCL”，导入对应“SCD”文件。

找到对应装置进行“SMVInputs”设置，选择对应配置信息进行勾选，点击“配置SMV”，再点击“确定”；如下图所示：5设置“从1组导入”，确定后设置输出口为“1口”，按“确认”键，SMV配置完毕。

66.1.3GOOSE订阅配置：选择“GOOSE订阅”，点击界面下部“导入SCL”，导入对应“SCD”文件。

找到对应装置进行“GOOSEOutputs”设置，选择对应配置信息进行勾选，点击“GOOSE订阅”，再点击“确定”，如下图所示：7设置“从1组导入”，确定后设置“单组GOOSE订阅接收口设置”中G1为“2”，再分别在右侧A、B、C、D开入量分别绑定左侧对应的跳A相、跳B相、跳C相、合闸出口，按“确认”键，GOUU订阅配置完毕。

86.1.3GOOSE发布配置：选择“GOOSE发布”，点击界面下部“导入SCL”，导入对应“SCD”文件。

找到对应装置进行“GOOSEInputs”设置，选择对应配置信息进行勾选，点击“GOOSE发布”，再点击“确定”，如下图所示：9设置“从1组导入”，确定后设置“GOOSE发布发送口”设置为“2”，再查阅并确认断路器A相位置、断路器B相位置、断路器C相位置是否已勾选，按“确认”键，GOUU发布配置完毕。

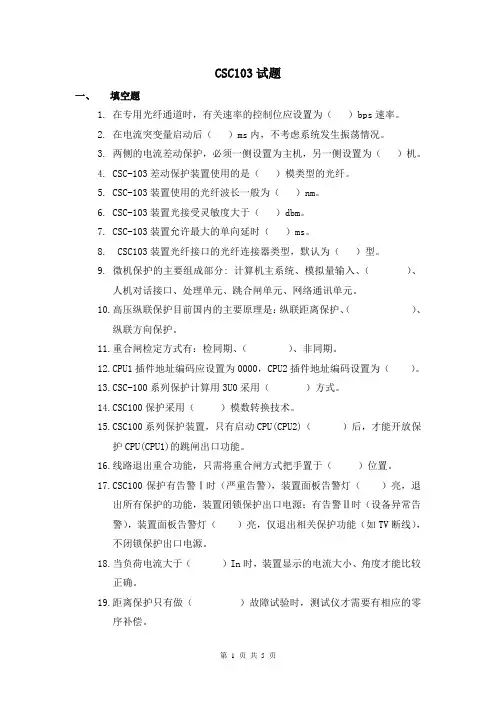

CSC103试题一、填空题1.在专用光纤通道时，有关速率的控制位应设置为（）bps速率。

2.在电流突变量启动后（）ms内，不考虑系统发生振荡情况。

3.两侧的电流差动保护，必须一侧设置为主机，另一侧设置为（）机。

4.CSC-103差动保护装置使用的是（）模类型的光纤。

5.CSC-103装置使用的光纤波长一般为（）nm。

6.CSC-103装置光接受灵敏度大于（）dbm。

7.CSC-103装置允许最大的单向延时（）ms。

8. CSC103装置光纤接口的光纤连接器类型，默认为（）型。

9.微机保护的主要组成部分: 计算机主系统、模拟量输入、（）、人机对话接口、处理单元、跳合闸单元、网络通讯单元。

10.高压纵联保护目前国内的主要原理是：纵联距离保护、（）、纵联方向保护。

11.重合闸检定方式有：检同期、（）、非同期。

12.CPU1插件地址编码应设置为0000，CPU2插件地址编码设置为（）。

13.CSC-100系列保护计算用3U0采用（）方式。

14.CSC100保护采用（）模数转换技术。

15.CSC100系列保护装置，只有启动CPU(CPU2)（）后，才能开放保护CPU(CPU1)的跳闸出口功能。

16.线路退出重合功能，只需将重合闸方式把手置于（）位置。

17.CSC100保护有告警Ⅰ时（严重告警），装置面板告警灯（）亮，退出所有保护的功能，装置闭锁保护出口电源；有告警Ⅱ时（设备异常告警），装置面板告警灯（）亮，仅退出相关保护功能（如TV断线），不闭锁保护出口电源。

18.当负荷电流大于（）In时，装置显示的电流大小、角度才能比较正确。

19.距离保护只有做（）故障试验时，测试仪才需要有相应的零序补偿。

20. 保护装置的阻抗定值，为（）次值。

21. 压板模式有软硬压板串联方式、硬压板方式，出厂设置一般默认为（）。

22.告警时，需按（）键，回到正常显示状态后方可进行调取报告等按键操作。

23.装置在LON网络中地址的范围是（）～ABH。

《变电站综合自动化系统的安装调试与运行维护》课程CSC103B线路保护装置开出调试方法一、开出传动1.进入装置主菜单－开出传动菜单，进行传动试验。

2.传动时，装置相应的继电器接点应动作，万用表蜂鸣档测相应接点导通，并有灯光信号，无关接点应不动作。

3.复归已驱动的开出只要按面板上的复归按钮即可。

二、试验记录试验结果应符合表1，表中应接通的接点部分有省略。

注：（1）标X接点为应动作接点。

（2）端子位置含义：X8：c2-a2代表8＃插件a2-c2端子对，依此类推。

序号项目应接通的接点面板应亮的灯MMI应显示结论1 告警I X9:c22-a22 X9:c24-a24X4:c30-a30 X4:c32-a32告警灯闪运行灯闪开出传动成功告警I✔2 告警II X9:c26-a26 X9:c28-a28 告警灯常亮运行灯闪开出传动成功告警II✔3 保护跳A相X7:a2-a10 X7:a6-a20X7:c2-c10 X7:c6-c20X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳A灯常亮运行灯闪开出传动成功✔4 保护跳B相X7:a2-a12 X7:a6-a22X7:c2-c12 X7:c6-c22X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳B灯常亮运行灯闪开出传动成功✔5 保护跳C相X7:a2-a14 X7:a6-a24X7:c2-c14 X7:c6-c24跳C灯常亮运行灯闪开出传动成功✔。
