最新机房与防雷接地系统

机房防雷接地保护系统一、为什么需要机房防雷接地保护系统？机房作为存放各种计算机设备和网络设备的地方，每天都在承载着巨大的数据量的传输和处理，任何瞬间断电和设备静电甚至闪电，都会对设备造成巨大的损失，损失不仅仅是经济上的，更会带来业务系统上的停摆瘫痪等问题。

因此，机房安全防护对于整个企业的发展是至关重要的，其中机房防雷接地保护系统是机房安全防护的重要环节。

二、什么是机房防雷接地保护系统？机房防雷接地保护系统是一种对机房进行综合安全防护的系统，其中包括了机房的接闪电击、浪涌电流、静电干扰和电磁辐射等多种不同的保护机制，该系统可以保证机房内的各个设备的安全稳定运行，同时可以防止由于雷电击中机房导致的火灾或人员伤亡等意外。

机房防雷接地保护系统主要包括两个部分：1.机房防雷保护系统机房防雷保护系统是指安装在机房内的防雷设备，能有效地吸收软硬件的雷击干扰，保护各种设备免受雷电影响。

该系统的主要功能包括：•防止雷电击中机房当发生雷电击中机房时，该设备能迅速地被吸收并转移电能，使其对机房产生的影响降到了最小。

•放电治理机房防雷保护系统还可以治理机房内的静电、漏电等因素，在设备内部累积的静电及周围环境中的漏电等问题上起到了非常好的保护作用。

•干扰抑制在高频电路和信号线中，线路相互干扰也是非常常见的，通过机房防雷保护系统的干扰抑制功能，可以大大减少互相干扰产生的问题。

2.机房接地保护系统机房接地保护系统是指机房内防雷设备的接地装置，能将机房内所有电器设备接地，防止电流绕路引起的电漏电流问题，保障工作安全。

机房接地保护系统的功能主要体现在以下几个方面：•保机房设备的电源安全机房内的设备由于电池的原因无权限于接地保护，使用机房接地保护系统可以保护机房内所有电器设备的电源安全。

•防止接地电磁干扰机房中设备数量众多，且部分设备与其他设备共用电源线，如果不进行接地保护，将可能会对周围设备产生电磁干扰，非常影响机房设备的运行。

（5）机房防雷接地系统按照《民用建筑电气设计规范》要求。

机房设直流工作地、交流工作地、安全保护地及防雷保护地共用一组接地装置，采用大楼共用接地系统，接地电阻不大于1欧姆。

如大楼共用接地系统不能满足上述要求，需要与大楼防雷接地系统分开单独做接地网，两接地网距离需大于10米。

系统静电泄放接地，在机房地板下采用600mm*600mm网格均压等电位网，接地网采用30x3铜带连接而成，并绝缘架空安装，将各机房内的设备、机架、机柜与等电位带进行最短距离连接，使各机房设备在同一个等电位上。

直流接地采用40*3铜排在机柜位置安装。

1)防雷原理雷击是年复一年的严重自然灾害之一。

随着我国现代化建设的不断提高，通信设备越来越多，规模越来越大。

一方面大型电子计算机网络，程控交换机组等系统设备耐过电流，耐雷电压的水平越来越低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害频频发生。

据统计，雷电对电子设备的损坏占设备损坏因素的比例高达26%，防雷过电压已成为具有时代特点的一项迫切要求。

2)雷击的分类雷击一般分为直击雷击和感应雷击。

直击雷击——指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等。

由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。

感应雷击（又称二次雷击）——指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧毁微电子设备。

感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的。

另外还有操作过电压，即是指当电流在导体上流动时，会产生磁场储存能量，当负载（特别是电感性大的负载）电器设备开关时，会产生瞬时过电压，操作过电压同感应雷击一样，可以间接损坏微电子设备。

机房装修方案中的防雷与接地随着计算机技术的迅速发展，机房逐渐成为大中型企业和组织中不可或缺的一部分。

在机房的装修方案中，防雷和接地是非常重要的环节，不仅可以保护设备的安全运行，还可以保护操作人员的人身安全。

本文将从防雷和接地两个方面进行介绍。

防雷方面，机房装修中应采取以下措施：1.安装避雷针：机房建筑应根据当地的气候和雷电活动情况，选择合适的避雷针安装在机房屋顶。

避雷针能够引导雷电电流直接进入地下，避免对机房设备和人员造成伤害。

2.引导雷电电流：机房装修中，应合理设计机房建筑的金属骨架和外墙导电层，通过合理布置接地线，将雷电电流从机房屋顶引导到地下。

接地线应选用合适的截面积和导电材料，确保电流能够顺利通过。

3.电源线与防雷线交叉布置：在机房中，电源线和防雷线应尽量避免交叉布置，以减少雷电对电源线的影响。

如果不得不交叉布置，应保证电线和防雷线之间有一定的距离，并采取隔离措施，避免雷电电流通过电源线进入设备。

4.绝缘保护：机房中的设备和电缆应采用合适的绝缘材料和绝缘层，防止雷电电流通过设备和电缆进入机房。

接地方面，机房装修中应采取以下措施：1.接地网设计：机房内应建立完善的接地网系统，将机房内的金属结构、设备和电缆都接地，确保电流能够顺利流入大地。

接地网的布置应合理，保证各个接地线之间的连接良好，接地电阻符合规范要求。

2.接地线选材：机房接地线应采用符合规范要求的优质导电材料，如铜材或铜包钢材。

接地线的截面积应根据机房的规模和设备功率来确定，确保能够承受相应的电流。

3.接地点设置：机房内的接地点应合理设置，在机房各个角落、设备周围等位置设置接地点，确保接地电位均匀。

同时，接地点设置应符合安全要求，避免接地线和其他线路交叉导致电流干扰。

4.接地电阻测量：机房装修完成后，应对接地系统的接地电阻进行测量，确保接地电阻符合规范要求。

定期进行接地电阻检测，及时修复和改进接地系统，保证其可靠性和安全性。

综上所述，机房装修中的防雷与接地是非常重要的环节，合理的防雷和接地设计可以保护设备的安全运行，减少雷电对机房设备和人员造成的危害。

机房防雷接地工程施工一、机房防雷接地概念机房防雷接地是指通过预埋导体和接地装置，将机房设备和建筑接地系统相连，分散雷电能量，降低雷击危害，确保设备的安全性。

在机房防雷接地工程中，一般采用铜排、镁带、铜带等导体作为接地体，将其埋设在地下，与设备的金属外壳相连接，形成一个完整的接地系统。

机房防雷接地的作用主要有以下几个方面：1.分散雷电能量。

当遭受雷击时，雷电会通过接地系统分散到地下，减少对设备的损害。

2.保护设备安全。

通过良好的接地系统，可以将雷击产生的电流及时引至地下，避免对设备的损坏。

3.确保设备正常运行。

良好的接地系统可以稳定设备的运行电压，避免由于雷击造成的电压波动。

综上所述，机房防雷接地是机房建设中不可或缺的一项工程，对于保障设备和人员的安全，维护机房正常运行具有至关重要的意义。

二、机房防雷接地工程施工准备在进行机房防雷接地工程施工之前，首先要进行充分的准备工作，确保施工过程的顺利进行。

1.施工方案设计。

根据机房的实际情况和设备布局，绘制详细的施工方案，确定接地位置、导体规格、接地材料等。

2.材料准备。

根据设计方案，准备所需的接地材料，包括导体、接地装置、接地线、接地体等。

3.施工人员培训。

安排专业的施工队伍进行施工，确保操作规范，减少施工风险。

4.安全措施。

在施工过程中，要严格遵守相关安全规范，做好安全防护措施，确保施工人员的安全。

5.现场勘测。

在进行施工前，对机房的地形、土质进行仔细的勘测，确定接地装置的深度和位置。

通过以上准备工作，可以为机房防雷接地工程施工奠定良好的基础，确保工程顺利进行。

三、机房防雷接地工程施工过程机房防雷接地工程的施工过程包括导体铺设、接地装置安装、接地线连接等步骤，下面将逐一介绍。

1.导体铺设。

根据设计方案，确定导体的长度和规格，进行导体的铺设，一般采用铺设在地下的方式，要确保导体与设备的金属外壳紧密连接。

2.接地装置安装。

根据导体的布局，安装接地装置，通常用螺栓固定接地装置，确保接地装置与导体之间的连接牢固可靠。

2023-11-10CATALOGUE 目录•数据中心机房防雷概述•数据中心机房防雷措施•数据中心机房接地系统•数据中心机房防雷接地案例分析•数据中心机房防雷接地技术的发展趋势与展望01数据中心机房防雷概述雷击对数据中心的危害雷击会导致数据中心内的服务器、网络设备等重要设施损坏，甚至引发火灾，给企业带来巨大的经济损失。

雷击还会对数据中心的运营带来严重影响，如业务中断、数据丢失等，给企业带来不良影响。

雷击具有电流幅值大、脉冲放电时间短、冲击性强等特点，会对数据中心造成严重的危害。

防雷接地系统的必要性防雷接地系统是数据中心机房安全运行的重要保障，可以有效地保护建筑物及电子信息系统的安全。

防雷接地系统可以有效地防止雷击对数据中心的危害，保护企业的重要设施和业务运营。

在数据中心机房中，电子设备数量众多，防雷接地系统可以有效地防止雷电感应对电子设备的影响，保证数据中心的稳定运行。

防雷接地系统的基本原理02数据中心机房防雷措施010203操作过电压的防护安装UPS采用多级电源系统设计，避免雷电过电压通过电源系统对设备造成干扰。

合理设计电源系统安装电源滤波器03数据中心机房接地系统工作接地为保证电力系统的正常工作，将设备的某一部分与大地连接。

保护接地将设备的外壳与大地连接，防止因绝缘损坏而使设备带电危及人身安全。

防雷接地为防止雷电过电压对人身和设备产生危害，将避雷器等防雷设备与大地连接。

接地系统的分类与作用接地电阻的计算接地电阻的测量接地电阻的计算与测量接地系统的设计与施工接地系统的施工注意事项接地系统的设计04数据中心机房防雷接地案例分析1北京某数据中心防雷接地系统改造案例23该数据中心原有防雷接地系统存在设计不合理、材料老化、连接不规范等问题，导致防雷效果不理想。

原有防雷接地系统存在缺陷对原有防雷接地系统进行全面检查和改造，包括更换新型防雷设备、重新设计接地网络、优化连接方式等。

改造方案改造后，该数据中心的防雷接地系统性能得到显著提升，减少了雷击事故发生的概率，有效保障了数据中心的安全运行。

机房作为存放重要设备和数据的地方，需要采取适当的防雷击措施以保护设备和数据的安全。

以下是一些常见的机房防雷击措施：
1.接地系统：建立良好的接地系统是机房防雷的基础。

确保机房内各种设备、金属结构和
防雷设备都能够有效接地，以便将雷电能迅速引入地下。

2.避雷针：在机房附近或顶部安装避雷针，可以吸收和分散雷电的冲击，减少雷电对机房
的影响。

3.避雷装置：在机房内安装专业的防雷设备，如避雷器、避雷垫等，用于吸收和分流雷电
能量，保护设备免受雷击损害。

4.防雷接地网：在机房周围建立防雷接地网，将周边区域的雷电引入地下，减少雷电对机
房的影响。

5.雷电监测系统：安装雷电监测系统，可以及时感知雷电活动，并采取相应的预警措施，
确保人员安全和设备保护。

6.绝缘保护：对于机房内的设备，采取适当的绝缘措施，如使用绝缘材料、绝缘涂层等，
减少雷电冲击的直接影响。

7.路径优化：在设计机房布局时，合理规划线缆、设备和通信路径，避免雷电通过这些路
径传导到关键设备上。

8.周期性检查和维护：定期检查和维护机房的防雷设备和接地系统，确保其正常运行和有
效防护能力。

请注意，以上仅为一般性的建议，具体的防雷措施还应根据机房的具体情况和需求进行设计和实施。

建议在设计和安装防雷系统时咨询专业的工程师或机电工程师，以确保防雷措施的可靠性和有效性。

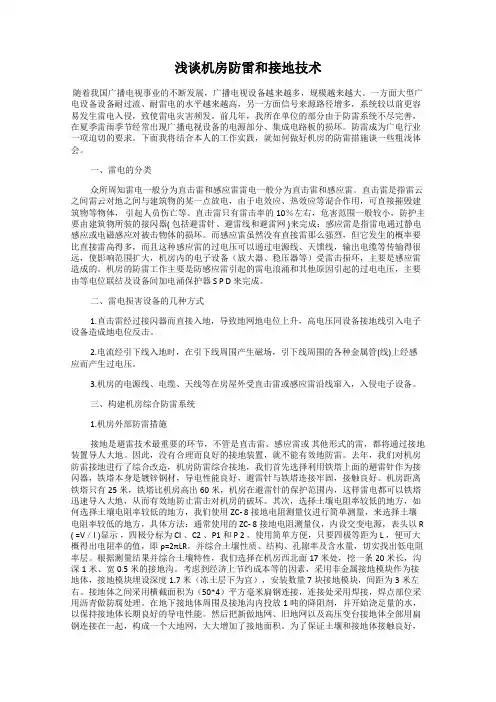

浅谈机房防雷和接地技术随着我国广播电视事业的不断发展，广播电视设备越来越多，规模越来越大。

一方面大型广电设备设备耐过流、耐雷电的水平越来越高，另一方面信号来源路径增多，系统较以前更容易发生雷电入侵，致使雷电灾害频发。

前几年，我所在单位的部分由于防雷系统不尽完善，在夏季雷雨季节经常出现广播电视设备的电源部分、集成电路板的损坏。

防雷成为广电行业一项迫切的要求。

下面我将结合本人的工作实践，就如何做好机房的防雷措施谈一些粗浅体会。

一、雷电的分类众所周知雷电一般分为直击雷和感应雷雷电一般分为直击雷和感应雷。

直击雷是指雷云之间雷云对地之间与建筑物的某一点放电，由于电效应、热效应等混合作用，可直接摧毁建筑物等物体，引起人员伤亡等。

直击雷只有雷击率的10％左右，危害范围一般较小，防护主要由建筑物所装的接闪器( 包括避雷针、避雷线和避雷网 )来完成；感应雷是指雷电通过静电感应或电磁感应对被击物体的损坏。

而感应雷虽然没有直接雷那么强烈，但它发生的概率要比直接雷高得多，而且这种感应雷的过电压可以通过电源线、天馈线，输出电缆等传输得很远，使影响范围扩大，机房内的电子设备（放大器、稳压器等）受雷击损环，主要是感应雷造成的。

机房的防雷工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电电压，主要由等电位联结及设备间加电涌保护器 S P D来完成。

二、雷电损害设备的几种方式1.直击雷经过接闪器而直接入地，导致地网地电位上升，高电压同设备接地线引入电子设备造成地电位反击。

2.电流经引下线入地时，在引下线周围产生磁场，引下线周围的各种金属管(线)上经感应而产生过电压。

3.机房的电源线、电缆、天线等在房屋外受直击雷或感应雷沿线窜入，入侵电子设备。

三、构建机房综合防雷系统1.机房外部防雷措施接地是避雷技术最重要的环节，不管是直击雷、感应雷或其他形式的雷，都将通过接地装置导人大地。

因此，没有合理而良好的接地装置，就不能有效地防雷。

去年，我们对机房防雷接地进行了综合改造，机房防雷综合接地，我们首先选择利用铁塔上面的避雷针作为接闪器，铁塔本身是镀锌钢材，导电性能良好，避雷针与铁塔连接牢固，接触良好。

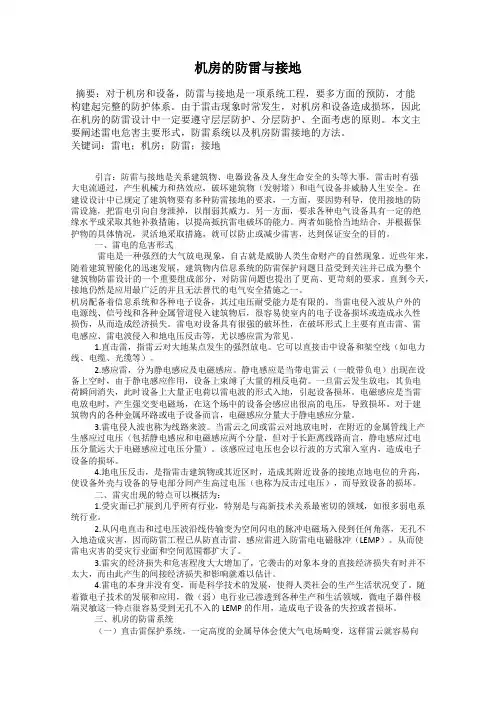

机房的防雷与接地摘要：对于机房和设备，防雷与接地是一项系统工程，要多方面的预防，才能构建起完整的防护体系。

由于雷击现象时常发生，对机房和设备造成损坏，因此在机房的防雷设计中一定要遵守层层防护、分层防护、全面考虑的原则。

本文主要阐述雷电危害主要形式，防雷系统以及机房防雷接地的方法。

关键词：雷电；机房；防雷；接地引言：防雷与接地是关系建筑物、电器设备及人身生命安全的头等大事，雷击时有强大电流通过，产生机械力和热效应，破坏建筑物（发射塔）和电气设备并威胁人生安全。

在建设设计中已规定了建筑物要有多种防雷接地的要求，一方面，要因势利导，使用接地的防雷设施，把雷电引向自身泄掉，以削弱其威力。

另一方面，要求各种电气设备具有一定的绝缘水平或采取其他补救措施，以提高抵抗雷电破坏的能力。

两者如能恰当地结合，并根据保护物的具体情况，灵活地采取措施，就可以防止或减少雷害，达到保证安全的目的。

一、雷电的危害形式雷电是一种强烈的大气放电现象，自古就是威胁人类生命财产的自然现象。

近些年来，随着建筑智能化的迅速发展，建筑物内信息系统的防雷保护问题日益受到关注并已成为整个建筑物防雷设计的一个重要组成部分，对防雷问题也提出了更高、更苛刻的要求。

直到今天，接地仍然是应用最广泛的并且无法替代的电气安全措施之一。

机房配备着信息系统和各种电子设备，其过电压耐受能力是有限的。

当雷电侵入波从户外的电源线、信号线和各种金属管道侵入建筑物后，很容易使室内的电子设备损坏或造成永久性损伤，从而造成经济损失。

雷电对设备具有很强的破坏性，在破坏形式上主要有直击雷、雷电感应、雷电波侵入和地电压反击等，尤以感应雷为常见。

1.直击雷，指雷云对大地某点发生的强烈放电。

它可以直接击中设备和架空线（如电力线、电缆、光缆等）。

2.感应雷，分为静电感应及电磁感应。

静电感应是当带电雷云（一般带负电）出现在设备上空时，由于静电感应作用，设备上束缚了大量的相反电荷。

一旦雷云发生放电，其负电荷瞬间消失，此时设备上大量正电荷以雷电波的形式入地，引起设备损坏。

机房防雷接地方案1. 引言在现代社会中，计算机和通信设备已经成为了人们工作和生活的重要组成部分。

然而，雷电活动对机房设备造成的威胁不容忽视。

因此，机房应该采取合适的防雷接地方案，确保设备的安全运行，并最大限度地减少损失。

2. 防雷接地原理防雷接地是指将机房内的设备与地面之间建立起良好的电气连接，以便将雷击电流迅速引入地下，从而降低设备受雷击的概率和受到的损坏。

接地系统起到了稳定电压和防止电击的作用。

防雷接地方案的关键在于：•设备接地系统的合理设计和布置。

•地面的选择和处理，以确保良好的接地效果。

•接地设备的正确安装和维护。

3. 机房防雷接地方案的步骤3.1 需求分析和设计在制定机房防雷接地方案之前，需要进行需求分析和设计。

这可以包括以下步骤：1.确定机房内各种设备的雷电防护等级。

2.确定机房周围的地形和土壤情况。

3.综合考虑机房的实际情况，确定机房的防雷接地方案。

3.2 接地系统的设计和布置接地系统是机房防雷接地方案的核心部分。

它包含以下主要元素：1.外部接地系统：将机房与地面之间的大地电极相连。

通常使用垂直接地针或者水平接地网，以提供良好的接地效果。

2.内部接地系统：将机房内各种设备与外部接地系统相连。

这包括设备接地网、设备接地极等。

3.接地导线：负责将各个接地系统之间进行连接，确保接地的连续性。

3.3 地面处理地面处理是保证机房接地效果良好的关键。

合适的地面处理能够改善地面的电阻，增加接地效果。

地面处理的方法包括：1.地面湿化：通过喷洒水或者安装地下水系统，增加地面湿度，从而降低地面电阻。

2.地面增加导电物质：在地面上撒布导电物质，如盐水等，以提高地面的导电性能。

3.地面加宽：扩大地面的面积，增加接地的有效面积。

3.4 接地设备的安装和维护在机房防雷接地方案实施后，接地设备的正确安装和维护是确保接地系统有效运行的关键。

安装和维护接地设备时需要遵守以下注意事项：1.设备接地导线的选择和布置应符合相关标准和规范。

机房防雷接地及安全供电
机房防雷接地及安全供电
1. 机房防雷接地
雷击是机房运行过程中最常见的灾害之一。

为了避免雷电对机
房设备的损害，必须进行机房防雷接地。

首先，机房地面应该进行防雷接地。

在机房中布置一定数量的
一次接地电极，将它们连接成单独的接地系统。

一次接地电极用于
接大地，使机房的接地电势降低到一个安全的范围以内。

其次，机
房中的所有电力设备应该进行二次接地。

二次接地是将设备的金属
外表短接起来，通过接地线与机房的接地系统相连。

这样，任何一
条电源线的线路短路，都能够迅速地将电流引入接地系统。

2. 安全供电
机房是信息处理的重要设施之一，对其供电的稳定性和安全性
要求极高。

为了防止电力负载过大，应该对机房内的电路进行分段。

机房内各个分区的电路应分别设置保险丝或断路器，并设置双重断
电切断装置。

此外，为了避免电力故障，应该定期检查机房中的电器设备，
尤其是接地系统、电池、UPS等设备的性能，确保其良好的工作状态。

如果出现电器设备短路、过载等故障时，及时处理降低故障风险，
最后，为了避免机房人员因误触发开关而导致电流伤害，可以
采用在回路中设置漏电保护开关等安全措施。

对于机房内的特殊工
作区域，可以加装铠装电缆线路，以提高电线的耐磨性和抗干扰能力。

为保证机房设备的稳定运行和安全性，必须对机房防雷接地和安全供电做到科学、可行、有效。

在机房的平时工作中，应当加强对机房设备的维护管理工作，及时发现并解决隐患，以确保机房的安全性和可靠性。

机房防雷接地系统方案一、前言 (2)二、方案设计依据： (2)三、防雷设计思路 (3)四、电源防雷 (5)五、接地系统 (5)（1）、计算机机房接地系统 (5)（2）、机房内等电位接地具体做法： (5)（3）、交流工作地 (6)（4）、安全保护地 (6)六、防雷保护地 (7)七、防雷设计方案 (7)（1）、直击雷的防护 (7)（2）、电源系统的防雷 (7)（3）、信号系统的防雷 (8)（4）、机房等电位连接 (10)（5）、接地网制作设计 (10)一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力，随时随地可能遭受重大损失。

值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。

一般来说，网络集成系统是由主服务器及中心交换机和各分交换机以及路由器、服务器、相当数量的终端构成。

位于主机房内的中心交换机通过广域网路由器与外界联系，通过光纤与各分交换机连接，分交换机通过集线器与各用户终端相连。

二、方案设计依据：1．GB50174－93《电子计算机机房设计规范》2．GB50057－94《建筑物防雷设计规范》3．GB50054－95《低压配电设计规范》4．GA173－1998《计算机信息系统防雷保安器》5．GB3482－3483－83《电子设备雷击试验》6．IE1312－1∶1995《雷电电磁脉冲的防护通则》7．ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》 8．ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。

机房防雷接地系统介绍机房防雷接地系统是为了保护机房内的设备免受雷击和电磁干扰的影响，同时确保电流能够有效地通过接地系统释放。

以下是机房防雷接地系统的一般介绍：1.接地网：机房防雷接地系统的核心是接地网。

接地网是一种通过埋设导体或接地电极将电流引入地下，确保电流能够有效地散去的系统。

接地网的设计需要考虑机房的尺寸、设备类型以及周围环境。

2.接地电极：接地电极是接地系统的组成部分之一，通常埋设在地下。

它们可以是金属材料，如铜或铝，以提供低电阻的接地路径。

接地电极的数量和深度可能取决于机房的规模和雷击频率。

3.避雷针：机房外部可能会安装避雷针，以吸引雷电，并通过连接到接地系统的方式将电流引入地下。

避雷针的设置需要根据机房所在地区的雷电活动水平进行考虑。

4.雷电防护装置：在机房内，可能会安装雷电防护装置，用于防止雷电冲击设备。

这些装置可以包括避雷器、雷电保护器等，用于吸收、隔离或引导雷电电流，减小对设备的影响。

5.接地导线：机房内的设备和电气系统需要连接到接地系统。

使用适当尺寸和导电性能良好的接地导线，确保设备能够迅速、有效地与接地系统连接。

6.接地测试：定期进行接地系统测试是确保其有效性的重要步骤。

通过测量接地电阻，可以评估接地系统的性能，并采取必要的措施来改进或修复。

7.电磁干扰屏蔽：除了防雷，防雷接地系统也可以用于减少电磁干扰。

合适的屏蔽措施，如金属屏蔽罩或屏蔽导线，有助于减小外部电磁干扰对机房设备的影响。

机房防雷接地系统的设计需要符合国家和地区的相关标准和规范。

通过合理的设计和定期的维护，可以有效地保护机房内的设备免受雷击和电磁干扰的损害。

机房防雷接地及安全供电概述在机房建设中，防雷接地和安全供电是非常重要的一部分。

因为一旦发生雷击事件或供电故障，后果不堪设想。

本文将从机房防雷和接地、安全供电这两个方面进行讲解。

机房防雷接地防雷作用随着信息化程度的不断提高，各种敏感设备越来越多地被应用于电信、计算机等领域，机房不仅需要防止雷击，而且要防止各种电磁干扰。

机房防雷接地作为整个电气系统不可或缺的一个环节，发挥着非常重要的作用。

防雷接地方案为了实现机房的防雷接地，我们需要遵循以下原则：1.接地系统应该保证足够的耐久性。

2.实现较低的接地电阻。

3.接地系统工作条件下，传导性能必须足够好。

4.不得违反防雷系统的相应法规和标准。

接地系统应利用自然土壤，使自然土壤与构筑物间形成互联的耦合路径。

接地系统设备上采用铜制接地导线作为接地体使用。

其次，对于每个设备，均要逐一进行接地测试，并按照接地阻值来评估其质量。

除此之外，还要对于接地系统上支架、连接件等进行加强和保护，充分考虑到设备在操作过程中所产生的各种因素，确保接地系统可以持续和安全地运行。

防雷设施机房防雷设施主要分为外部和内部两个部分。

•外部防雷设施外部防雷设施主要是指对于机房周边的雷电进行防范、抵御和引导，常见的设施有：1.雷电带2.避雷网3.避雷针这些设施可以有效地避免机房周边受到雷击影响。

避雷针通常是我们最熟悉的一种设施，它是一种特殊形状的金属杆，被放置在楼顶等高处。

其中点会发出高电压，将大气中带有负电的电子吸引过来，从而达到防雷的目的。

•内部防雷设施内部防雷设施主要是指对于机房内部可能出现的雷电影响进行有效的隔离和保护。

常见的设施有：1.避雷器2.遮蔽屏3.硬件防护装置这些设施可以有效地保护机房内部各种敏感器材免受雷击影响，确保机房内部的设备可以正常运转。

机房安全供电机房的安全供电也非常关键，一旦供电故障，其对机房各种设备和机房内的业务运营将造成严重影响甚至损失。

因此，我们在机房设计时，就应该尽量考虑各种供电故障的因素，即故障预防和故障响应。

机房装修方案中的防雷与接地一、防雷设计与施工原则1.了解当地雷击频率和强度情况，根据需求选择适当的防雷措施。

可以参考雷暴多发地区的历史雷击记录，并参考相关技术规范和标准，例如国家标准《建筑物防雷设计规范》等。

2.采用合理的防雷设备，如避雷针、防雷带、避雷网等，以提高机房的防雷能力。

3.机房装修过程中要注意防火防水措施，以减小雷击的风险。

4.合理配置接地装置，确保设备与地之间有良好的导电连接，以便迅速将雷击电流引入地下。

二、机房接地系统的设计1.机房接地系统应能有效导出雷击电流，并确保大面积局部接地电阻均匀。

2.机房接地系统应包括主接地、分接地和保护接地等，主接地由室外主体结构与地之间的接地网构成，分接地由各电气设备与地之间的接地网构成，保护接地用于接地保护设备等。

3.机房接地系统中的接地体应选择具有良好导电性能的材料，例如铜排、铜线等，以提高接地效果。

4.机房接地系统的设计应符合国家标准《建筑物防雷设计规范》的要求，并经过专业机构的设计和验收。

三、机房防雷设备的选择和配置1.机房的屋顶应安装避雷针，避雷针的高度和位置应符合国家标准的要求。

2.机房周围应配置防雷带、避雷网等设备，以增加机房的防雷能力。

3.机房内部设备可以使用避雷器等设备，用于对接电线路等进行防雷处理。

4.机房内部高灵敏设备、主要电气设备等应配置独立防雷器，以保护设备免受雷击的影响。

四、机房装修中的防火和防水措施1.机房墙体和天花板的构造要符合国家相关标准的要求，以提高防火性能。

2.机房设备宜采用阻燃材料制作，以防止火灾蔓延。

3.机房门窗应选用防火门窗，确保火势不会扩散。

4.机房装修中要进行好防水处理，特别是机房地面，应选用防水材料，并做好隔水处理。

五、机房装修中的地线防护1.机房的地线应具备良好的导电性能，并能有效地引导雷击电流，减小雷击对设备的损坏。

2.机房中的电气设备、计算机等都要连接到地线上，以减小电气设备受雷击的风险。

3.机房中的地面要做好防潮处理，以保证地线的正常导电。

数据中心机房防雷与接地数据中心机房防雷与接地一、引言数据中心机房是企业或组织的关键基础设施之一，为保障数据中心的安全稳定运行，防雷与接地是至关重要的环节。

本文将详细介绍数据中心机房防雷与接地的相关内容。

二、机房防雷系统设计1.雷电环境分析1.1 雷电发生频率和严重程度分析1.2 机房周边环境雷电危害评估2.终端设备防雷2.1 安装雷电保护器2.2 终端设备接地设计3.外部线缆防雷3.1 建议采用符合防雷要求的电缆3.2 电缆的铺设及接地设计4.机房整体防雷设计4.1 外墙、屋顶及窗户的防雷措施 4.2 设备机柜与地板的接地设计 4.3 防电磁辐射的措施4.4 雷击感应、告警及保护措施三、机房接地系统设计1.接地系统的基本原理1.1 机房接地的意义和目的1.2 接地系统的组成部分2.接地设计要求2.1 接地电阻要求2.2 接地极性设计2.3 接地材料选择及安装要求3.接地系统的布局3.1 主接地系统的布局3.2 终端设备的接地布局4.接地系统的施工4.1 接地系统的施工流程4.2 接地电阻测试和验收标准四、附件本文档涉及的附件包括但不限于：1.雷电环境分析报告2.防雷设备安装图纸3.接地系统布局图等等，具体附件请参阅附件目录。

五、法律名词及注释1.雷电：指大气电荷在云与云、云与地之间迅速释放或运动的现象，产生强大的能量。

2.雷击：指雷电释放的强电流经过物体或场所造成的电击或物理损伤。

六、总结数据中心机房防雷与接地是确保数据中心稳定运行的重要环节。

通过合理的防雷系统设计和接地系统布局，可以有效地保护设备和人员的安全。

本文对机房防雷与接地进行了详细介绍，希望能对相关人员提供帮助。
