任务 1 认识气焊及其设备

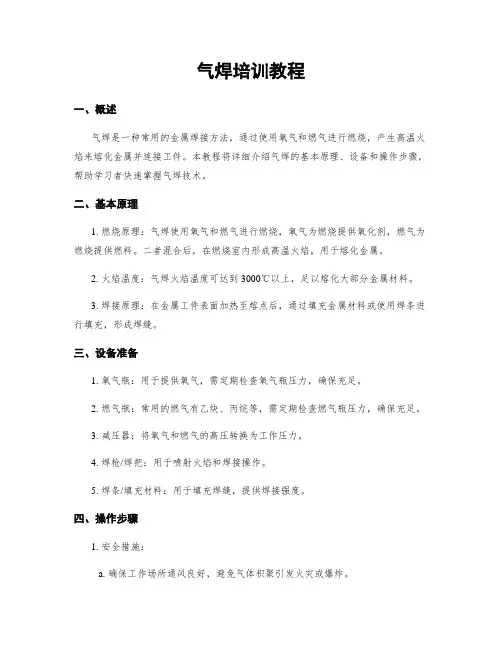

气焊培训教程一、概述气焊是一种常用的金属焊接方法，通过使用氧气和燃气进行燃烧，产生高温火焰来熔化金属并连接工件。

本教程将详细介绍气焊的基本原理、设备和操作步骤，帮助学习者快速掌握气焊技术。

二、基本原理1. 燃烧原理：气焊使用氧气和燃气进行燃烧，氧气为燃烧提供氧化剂，燃气为燃烧提供燃料。

二者混合后，在燃烧室内形成高温火焰，用于熔化金属。

2. 火焰温度：气焊火焰温度可达到3000℃以上，足以熔化大部分金属材料。

3. 焊接原理：在金属工件表面加热至熔点后，通过填充金属材料或使用焊条进行填充，形成焊缝。

三、设备准备1. 氧气瓶：用于提供氧气，需定期检查氧气瓶压力，确保充足。

2. 燃气瓶：常用的燃气有乙炔、丙烷等，需定期检查燃气瓶压力，确保充足。

3. 减压器：将氧气和燃气的高压转换为工作压力。

4. 焊枪/焊把：用于喷射火焰和焊接操作。

5. 焊条/填充材料：用于填充焊缝，提供焊接强度。

四、操作步骤1. 安全措施：a. 确保工作场所通风良好，避免气体积聚引发火灾或爆炸。

b. 佩戴防护眼镜、手套和防火服等个人防护装备。

c. 确保氧气和燃气瓶固定可靠，防止翻倒或碰撞。

d. 禁止在易燃物附近进行气焊作业。

2. 准备工作：a. 检查氧气和燃气瓶压力，确保充足。

b. 将减压器连接到氧气和燃气瓶上，并调整工作压力。

c. 确保焊枪/焊把与减压器连接牢固，无泄漏。

d. 准备焊条/填充材料并检查其质量。

3. 点火操作：a. 打开氧气瓶阀门，缓慢调节减压器压力，使氧气流量适中。

b. 打开燃气瓶阀门，并点燃火焰。

c. 调节氧气和燃气的比例，使火焰稳定且呈中性焰。

d. 检查火焰温度，确保达到所需焊接温度。

4. 焊接操作：a. 将焊枪/焊把对准焊接位置，保持适当距离。

b. 均匀地移动焊枪/焊把，使火焰均匀地照射在焊接位置上。

c. 熔化金属后，适时添加焊条/填充材料，填充焊缝。

d. 确保焊接速度适中，避免过热或过冷的焊接。

e. 完成焊接后，关闭燃气瓶和氧气瓶阀门，清理焊接区域。

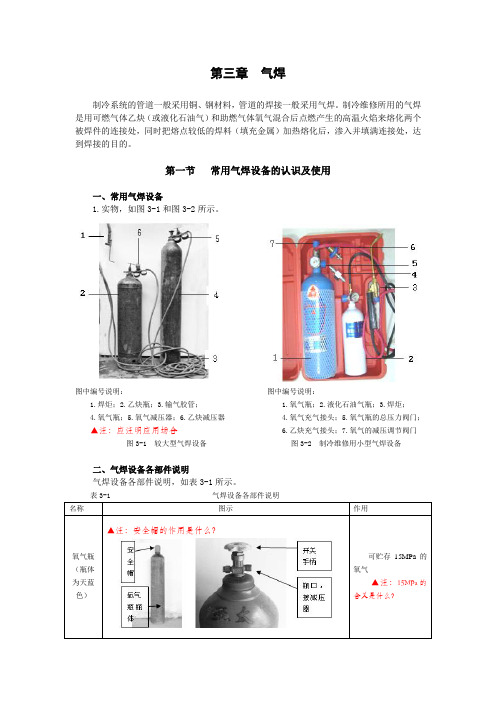

第三章气焊制冷系统的管道一般采用铜、钢材料，管道的焊接一般采用气焊。

制冷维修所用的气焊是用可燃气体乙炔（或液化石油气）和助燃气体氧气混合后点燃产生的高温火焰来熔化两个被焊件的连接处，同时把熔点较低的焊料（填充金属）加热熔化后，渗入并填满连接处，达到焊接的目的。

第一节常用气焊设备的认识及使用一、常用气焊设备1.实物，如图3-1和图3-2所示。

图中编号说明：1.焊炬；2.乙炔瓶；3.输气胶管；4.氧气瓶；5.氧气减压器；6.乙炔减压器▲注：应注明应用场合图3-1 较大型气焊设备图中编号说明：1.氧气瓶；2.液化石油气瓶；3.焊炬；4.氧气充气接头；5.氧气瓶的总压力阀门；6.乙炔充气接头；7.氧气的减压调节阀门图3-2 制冷维修用小型气焊设备二、气焊设备各部件说明气焊设备各部件说明，如表3-1所示。

表3-1 气焊设备各部件说明三、气焊设备的使用方法气焊设备的使用方法，如图3-3所示。

步骤①：开启氧气瓶阀方法：缓慢地逆时针（从上向下看）转动手柄步骤②：检查氧气瓶内的气压是否在正常值范围内方法：查看高压表，若氧气压力低于0．2MPa，则要充气后使用步骤③：开启氧气减压器阀门方法：缓慢地顺时针（从上向下看）转动氧气减压器开关调节杆，向焊炬输出0.1~0.4MP a的氧气步骤④：检察焊炬的射吸能力方法：打开乙炔调节阀和氧气调节阀，当氧气从焊嘴射出时，用手指堵住焊炬上的乙炔进气口，若感到有足够的吸力，则表明焊炬的射吸能力正常，可以使用步骤⑤：开启乙炔瓶阀方法：缓慢地逆时针（从上向下看）转动开关手柄步骤⑥：检查乙炔瓶内的气压是否在正常值范围方法：查看高压表，若压力低于0．0５MPa，则要充气后使用…………略……。

焊工理论培训之气焊与气割方法介绍一、气焊方法介绍气焊，也称为火焰焊接，是一种利用氧燃料火焰将金属熔化并连接的焊接方法。

气焊主要是利用氧燃料火焰对金属进行加热和熔化，然后再通过填充材料将金属件连接在一起。

气焊适用于各种金属的焊接，包括钢铁、铝、铜等金属材料。

气焊的主要设备包括气焊枪、氧气瓶、煤气瓶、气焊喷嘴等。

在进行气焊之前，需要先连接好氧气和煤气瓶，然后点燃火焰，调节火焰大小和温度，待火焰达到适当的温度后，即可开始进行焊接作业。

气焊的优点包括焊接速度快、成本低、适用范围广等，因此在一些特定的焊接场合，如野外施工、移动设备维修等方面得到广泛应用。

二、气割方法介绍气割是一种利用氧气和煤气火焰对金属进行切割的方法。

气割主要是通过喷嘴喷出的氧气将金属表面氧化，并产生大量热量，再利用煤气火焰对金属进行熔化和切割。

气割适用于各种金属的切割，包括钢铁、铝、铜等金属材料。

气割的主要设备包括气割切割嘴、氧气瓶、煤气瓶等。

在进行气割之前，需要先连接好氧气和煤气瓶，然后点燃火焰，调节火焰大小和温度，待火焰达到适当的温度后，即可开始进行切割作业。

气割的优点包括切割速度快、成本低、适用范围广等，因此在一些特定的切割场合，如金属加工、建筑拆除等方面得到广泛应用。

三、气焊与气割的操作注意事项1. 气焊与气割操作前需要仔细检查氧气瓶和煤气瓶的压力和连接情况，确保正常使用。

2. 在进行气焊与气割作业时，需要佩戴防护眼镜和口罩，防止火焰喷溅和烟尘刺伤。

3. 在操作时要注意火焰的大小和温度，避免过热或过冷导致焊接或切割效果不佳。

4. 气焊与气割的操作过程中，需要注意安全距离和周围环境，避免火焰伤及周围人员和设备。

以上就是对气焊与气割方法的介绍，希望能对学员们的学习和实践有所帮助。

在进行气焊与气割操作时，需要遵守操作规程，并注意安全防护措施，确保操作安全和效果。

同时，还要不断学习和实践，提高自己的焊接与切割技术水平，为今后的工作打下良好的基础。

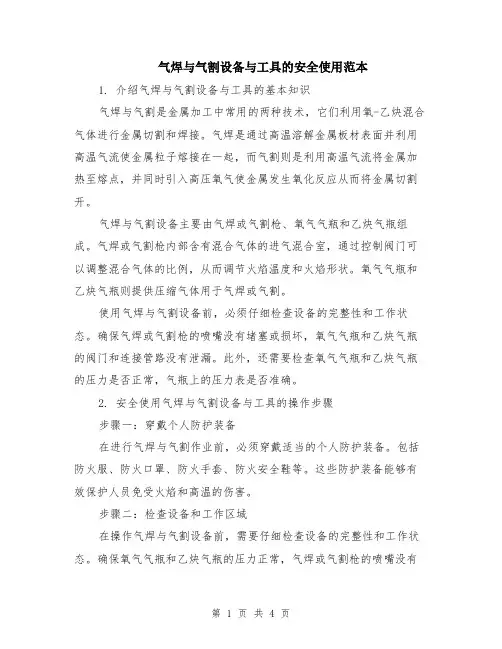

气焊与气割设备与工具的安全使用范本1. 介绍气焊与气割设备与工具的基本知识气焊与气割是金属加工中常用的两种技术，它们利用氧-乙炔混合气体进行金属切割和焊接。

气焊是通过高温溶解金属板材表面并利用高温气流使金属粒子熔接在一起，而气割则是利用高温气流将金属加热至熔点，并同时引入高压氧气使金属发生氧化反应从而将金属切割开。

气焊与气割设备主要由气焊或气割枪、氧气气瓶和乙炔气瓶组成。

气焊或气割枪内部含有混合气体的进气混合室，通过控制阀门可以调整混合气体的比例，从而调节火焰温度和火焰形状。

氧气气瓶和乙炔气瓶则提供压缩气体用于气焊或气割。

使用气焊与气割设备前，必须仔细检查设备的完整性和工作状态。

确保气焊或气割枪的喷嘴没有堵塞或损坏，氧气气瓶和乙炔气瓶的阀门和连接管路没有泄漏。

此外，还需要检查氧气气瓶和乙炔气瓶的压力是否正常，气瓶上的压力表是否准确。

2. 安全使用气焊与气割设备与工具的操作步骤步骤一：穿戴个人防护装备在进行气焊与气割作业前，必须穿戴适当的个人防护装备。

包括防火服、防火口罩、防火手套、防火安全鞋等。

这些防护装备能够有效保护人员免受火焰和高温的伤害。

步骤二：检查设备和工作区域在操作气焊与气割设备前，需要仔细检查设备的完整性和工作状态。

确保氧气气瓶和乙炔气瓶的压力正常，气焊或气割枪的喷嘴没有损坏或堵塞。

此外，还需要检查工作区域是否干燥通风，周围是否有易燃物品。

步骤三：正确连接氧气气瓶和乙炔气瓶在连接氧气气瓶和乙炔气瓶时，必须按照正确的方法进行。

首先，先将连接管路上的污垢和油污清洗干净。

然后，将氧气气瓶和乙炔气瓶的阀门旋紧，并将连接管路与气瓶的连接口紧固。

步骤四：调试火焰温度和火焰形状在调试火焰温度和火焰形状时，需要根据具体的焊接或切割要求进行调整。

一般来说，氧气和乙炔的混合比例越高，火焰温度越高，火焰形状越锐利。

但是在使用过程中，要根据工件的材料和厚度来调整火焰温度和火焰形状，以避免金属熔化或氧化不完全。

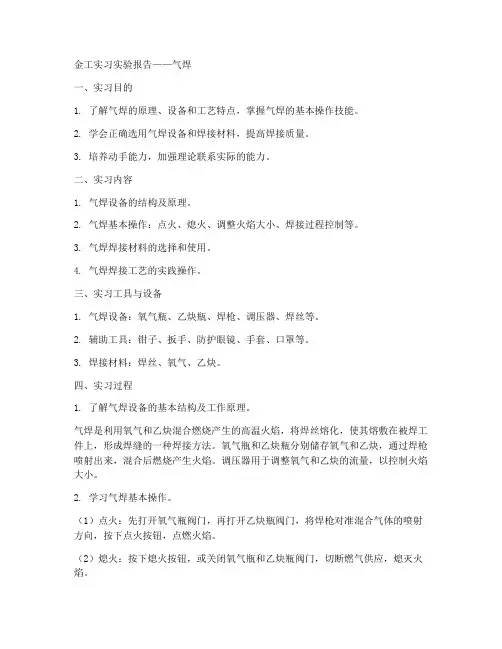

金工实习实验报告——气焊一、实习目的1. 了解气焊的原理、设备和工艺特点，掌握气焊的基本操作技能。

2. 学会正确选用气焊设备和焊接材料，提高焊接质量。

3. 培养动手能力，加强理论联系实际的能力。

二、实习内容1. 气焊设备的结构及原理。

2. 气焊基本操作：点火、熄火、调整火焰大小、焊接过程控制等。

3. 气焊焊接材料的选择和使用。

4. 气焊焊接工艺的实践操作。

三、实习工具与设备1. 气焊设备：氧气瓶、乙炔瓶、焊枪、调压器、焊丝等。

2. 辅助工具：钳子、扳手、防护眼镜、手套、口罩等。

3. 焊接材料：焊丝、氧气、乙炔。

四、实习过程1. 了解气焊设备的基本结构及工作原理。

气焊是利用氧气和乙炔混合燃烧产生的高温火焰，将焊丝熔化，使其熔敷在被焊工件上，形成焊缝的一种焊接方法。

氧气瓶和乙炔瓶分别储存氧气和乙炔，通过焊枪喷射出来，混合后燃烧产生火焰。

调压器用于调整氧气和乙炔的流量，以控制火焰大小。

2. 学习气焊基本操作。

（1）点火：先打开氧气瓶阀门，再打开乙炔瓶阀门，将焊枪对准混合气体的喷射方向，按下点火按钮，点燃火焰。

（2）熄火：按下熄火按钮，或关闭氧气瓶和乙炔瓶阀门，切断燃气供应，熄灭火焰。

（3）调整火焰大小：根据焊接需要，通过调整氧气和乙炔的流量，控制火焰的大小和温度。

（4）焊接过程控制：保持稳定的焊接速度，控制好焊丝的熔敷速度，保证焊接质量。

3. 掌握气焊焊接材料的选择和使用。

根据焊接工件的材料和结构特点，选择合适的焊丝。

常用的焊丝有铜焊丝、铝焊丝、不锈钢焊丝等。

焊接前，应将焊接表面清理干净，去除氧化物、油污等杂质。

4. 实践操作。

在老师的指导下，进行气焊焊接实践操作。

首先，对焊接工件进行预热，然后将焊丝固定在焊接位置，点燃火焰，开始焊接。

在焊接过程中，要注意控制火焰大小、焊接速度和焊丝的熔敷速度，保证焊接质量。

五、实习收获与体会通过本次气焊实习，我对气焊原理、设备和操作有了更深入的了解。

实践操作中，我学会了如何正确选用焊接材料，调整火焰大小，控制焊接速度等，掌握了气焊的基本技能。

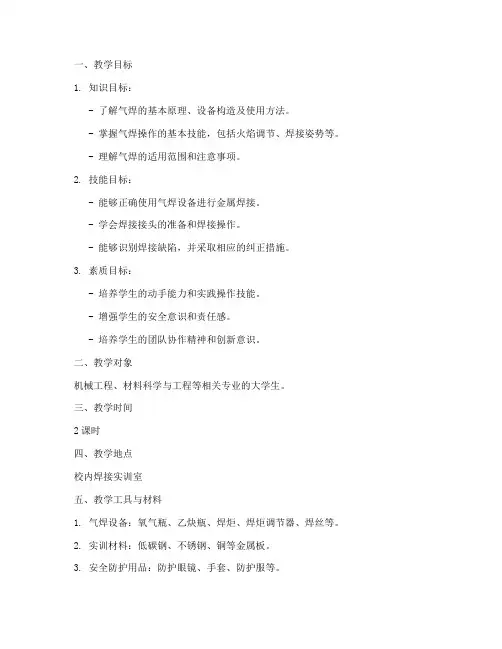

1. 知识目标：- 了解气焊的基本原理、设备构造及使用方法。

- 掌握气焊操作的基本技能，包括火焰调节、焊接姿势等。

- 理解气焊的适用范围和注意事项。

2. 技能目标：- 能够正确使用气焊设备进行金属焊接。

- 学会焊接接头的准备和焊接操作。

- 能够识别焊接缺陷，并采取相应的纠正措施。

3. 素质目标：- 培养学生的动手能力和实践操作技能。

- 增强学生的安全意识和责任感。

- 培养学生的团队协作精神和创新意识。

二、教学对象机械工程、材料科学与工程等相关专业的大学生。

三、教学时间2课时四、教学地点校内焊接实训室五、教学工具与材料1. 气焊设备：氧气瓶、乙炔瓶、焊炬、焊炬调节器、焊丝等。

2. 实训材料：低碳钢、不锈钢、铜等金属板。

3. 安全防护用品：防护眼镜、手套、防护服等。

第一课时1. 导入新课- 简要介绍气焊的基本原理和设备。

- 强调气焊在工业生产中的应用和重要性。

2. 理论讲解- 详细讲解气焊设备的构造、使用方法和注意事项。

- 介绍气焊火焰的种类、调节方法及其对焊接质量的影响。

- 讲解焊接接头的准备、焊接操作步骤和焊接缺陷的识别。

3. 实操演示- 教师进行气焊操作的演示，包括火焰调节、焊接姿势、焊接速度等。

- 强调安全操作规程和焊接过程中的注意事项。

4. 学生分组练习- 学生分组进行气焊操作练习，每组由一名教师指导。

- 学生按照教师的要求进行焊接接头的准备和焊接操作。

第二课时1. 复习上节课内容- 回顾气焊设备的构造、使用方法和注意事项。

- 复习焊接接头的准备、焊接操作步骤和焊接缺陷的识别。

2. 巩固练习- 学生进行进一步的气焊操作练习，提高焊接技能。

- 教师巡回指导，纠正学生的操作错误。

3. 作品展示与评价- 学生展示自己的焊接作品，教师进行评价。

- 学生之间互相评价，分享学习心得。

4. 总结与反思- 教师总结本次实训的收获和不足。

- 学生反思自己在实训过程中的表现，提出改进措施。

七、教学评价1. 过程评价：观察学生在实训过程中的操作规范性、安全意识和团队协作能力。

教案教师活动内容学生活动内容时间一、组织教学点名考勤、稳定学生情绪，准备上课二、师生相互认识由于是第一堂课，教师做自我介绍。

三、讲述学习本课的目的及意义解读学习本课程的主要目的及主要教学内容，对学生学习本门课提出学习要求。

四、解读本课与其他课程的区别绪论主要知识点介绍：1、焊接的发展历史及分类；----讲授法、提问法2、气焊、熔焊、气保焊的区别；----引导法、讲授法、类推法3、气焊的特点及在现在生活、生产中的作用；----讲授法4、本书重点教学内容。

----分析、讲授法项目一：气焊、气割设备使用及维护正确使用设备的重要性；如何才能正确使用和维护设备；本项目所包含的主要内容：模块一：氧气瓶的使用及维护；模块二：乙炔瓶的使用及维护；模块三：减压器的使用及维护；模块四：焊炬与割炬；模块五：回火防止器及其他辅助工具。

模块一：氧气瓶的使用及维护知识点一：氧气瓶的构造----采用讲授法、讨论法1、氧气在气焊、气割过程中的作用；----提问法，讲授法，引导法；2、氧气瓶构造：氧气瓶是贮存和运输高压氧气的容器，工作压力为15MPa，常用钢瓶容积为40L，外表面漆成天蓝色，并用黑漆写上“氧气”字样。

氧气瓶由瓶体、瓶阀、瓶帽、瓶底和防振圈等组成在瓶体上部瓶头内壁上加工螺纹，用以旋上瓶阀。

瓶头外部套上瓶箍和防振圈，以保护瓶阀不受冲击而损坏。

知识点二：氧气瓶的使用----采用讲授法，引导法氧气瓶正常供气的两个要点：----引导法、讲授法1）用气处所需氧气的压力低于氧气瓶的瓶压（15MPa）；准备上课了解学习本门课的额目的听讲、思考，明确本课与其他课程的区别讨论正确使用设备的重要性听讲、记笔记讨论、回答问题讨论5’2’3’10’10’5’10’5’教师活动内容学生活动内容时间2）应配置合适的减压器；2、氧气瓶的使用步骤----引导法、讲授法1）将氧气瓶立稳；2）安装氧气减压器、送气软管及焊、割炬；3）调整气压；4）点燃焊、割炬；3、氧气瓶供气时间计算----讲授法氧气瓶供气流量计算----讲授法4、氧气瓶联合供气注意事项----讲授法知识点三：氧气瓶的维护∙氧气瓶日常维护应注意事项----讲授法，讨论法∙氧气瓶正确使用规则1）库内不允许存放其他易燃助热材料；2）瓶内气体压力不得超过其允许压力，储存及使用不得受热；3）禁止将氧气瓶与可燃气瓶一起放置；4）离高温热源不得少于10m；五、小结1、气焊与气保焊的区别；2、气焊、气割工具正确使用的好处；3、氧气瓶构造、供气要点；4、氧气瓶供气时间、供气流量计算；5、氧气瓶的使用注意事项。

任务四气焊设备的连接和使用☆☆☆学习目标：1.了解气焊的基本原理，能正确连接气焊设备和工具。

2.熟悉焊炬的种类、型号及其使用。

3.熟悉气焊的安全操作技术，掌握火焰点燃、调节及熄灭的操作方法。

一、任务图及相关技术要求1. 任务：气焊设备的连接和使用2. 图纸及相关技术要求气焊所用的设备及工具连接如图2-4-1所示。

技术要求1．正确使用设备、工具。

2．自行引燃气焊火焰并合理调节。

图2-4-1 气焊设备及工具的连接1-氧气胶管 2-焊炬 3-乙炔胶管 4-乙炔瓶5-乙炔减压器 6-氧气减压器 7-氧气瓶二、任务实施㈠设备的连接1．读懂气焊设备连接系统示意图2-4-1。

2．根据气焊设备连接系统示意图，准备氧气瓶乙炔瓶、氧、乙炔减压器，橡胶管等设备，并检查设备是否完好。

3. 准备钢丝钳、焊炬和一把250mm的活扳手等工具。

4．红色橡胶管的一端插入焊炬标有氧气”或“O2”字样的管接头上，用铁丝或管卡扎紧。

5．红色橡胶管的另一端插入氧气减压器的管接头上，用铁丝或管卡扎紧6．稍许打开氧气瓶阀，吹净瓶嘴的脏物，再关闭氧气瓶阀。

7．把氧气减压器的连接螺母旋在氧气瓶嘴上。

再用活扳手扳紧。

8．把黑色橡胶管的一端插入割炬标有“乙炔”或如“C2H2”字样的管接头上，用铁丝或管卡扎紧。

9．把黑色橡胶管的另一端插入乙炔减压器的回火防止器的管接头上，用铁丝或管卡扎紧。

10．稍许打开动快瓶胸，吹净瓶嘴的脏物，再关闭气瓶阀。

11．把乙炔减压器的夹环套入乙炔瓶的连接处，再把固定螺钉旋紧。

12. 检查连接情况，确认无差错和无漏现象后才能投入使用。

㈡焊炬的使用方法1．根据焊件的厚度选择适当的焊炬及焊嘴，并且熟练组装。

2．使用前应检查焊炬射吸力是否正常。

3．确定射吸力正常后方可将乙炔和氧气胶管卡紧。

4．打开乙炔、氧气瓶阀，检查设备及工具是否有漏气。

5．上述检查合格后方可点火使用。

6．不准将正在燃烧的焊炬随意卧放在焊件或地面上。

7．使用中若发生回火，应正确处理。

第一节气焊与气割设备及工具一、气焊与气割设备1.氧气瓶是一种贮存和运输氧气用的容器。

常用氧气瓶的充装压力为15MPa,容积为40L,在15MPa的压力下可贮6m3氧气。

氧气瓶为压缩气瓶。

部分氧气瓶的规格瓶体表面工作压容瓶体外瓶体高重量度径力漆色积30 11502221915天蓝1370405・ 1490 44・2乙烘气瓶是一种贮存和运输乙烘的容器，熔解乙烘瓶的外表涂成白色，标有限红色的“乙烘”和“不可近火”。

，5-7kg,可熔解乙烘净重40L常用的熔解乙烘瓶容积为可贮存6m3,熔解乙烘瓶最高工作压力为15. 5 MPa o熔解乙怏瓶中的乙烘不能用完，会有剩余压力。

熔解乙烘瓶内的压力随温度变化。

熔解乙烘瓶内极限压力值与周围介质温度的关系气焊与气割工具二、焊炬1.（氧和助燃气体焊炬的作用: 是将可燃气体（乙烘气）1）气）按一定的比例混合，以一定的速度喷出燃烧，产生适合于焊接要求的、稳定燃烧的火焰。

焊炬的分类：2））射吸式：焊炬上的氧气调节阀和乙烘调节阀都是按顺1 （时针方向旋转关闭、而逆时针方向旋转打开的调节阀，旋转时可使阀针作前后位移，来控制氧气和乙烘的流量，控制焊接火焰的大小。

2（）等压式：射吸式的工作原理：射吸式焊炬的构造原理打开氧气调节阀4,氧气即从喷嘴口快速射出，并在喷嘴5处围造成负压（吸力）；再打开乙烘调节阀1,乙烘气即聚集在喷嘴的处围。

，由于氧射流负压的作用，聚集在喷嘴外围的乙烘气很快氧气吸岀，并按一定的比例与氧气混合。

经射吸管6、混合气管7从焊嘴8喷出。

点火后，经调节形成稳定的焊接火焰。

射吸式的特点：是利用喷嘴的吸射作用，使高压氧气与压力较低的乙烘均匀的按一定的比例混乱合，并以很高的流速喷出，所以不论低压乙烘或中压乙烘都能保证焊炬的正常工作。

2.割炬1）割炬的的作用：是将可燃气体（乙烘气）和助燃气体（氧气）以一定的比例混合，并以一定的速度喷出燃烧，形成具有一定热能和形状的预热火焰，并在预热火焰的中心喷射高压切割气进行气割。
