hypermesh与ansys联合仿真经典模板

一、有限元模型（即“网格”）的组成（1）网格①节点——提供“网格”的几何信息②材料——提供“网格”的材料特性参数③属性——提供“网格”的几何补充信息（例如：将薄板简化为二维网格（shell单元）时，需要对而二维网格（shell单元）补充薄板的“厚度信息”）注：在hypermesh中“网格的几何补充信息”称为“属性（Property），并通过Property Collector完成属性的建立和管理；在Ansys中称作“实常数（Real Constans）”；在Hypermesh ANSYS模版中的Component Manager中也称为“实常数（Real Constans）”。

④单元类型小结：①②③④所提供的各种“网格”信息就创建出了“有限元网格模型”。

（2）当有限元模型带有边界条件时需要补充以下内容⑤载荷及边界条件（3）做优化时需要补充以下内容⑥设计变量（Design Variable）⑦响应(Response)二、以上内容在Hypermesh中的创建步骤步①：网格划分——即：完成“节点”的创建。

步②：在工具条中单击图标（Material Collector）打开“材料定义对话框”：在对话框中自由指定材料名称，单击card image后面的输入框：单击选择“Material”。

单击“create/edit”，弹出“Meterial”卡片：卡片中，DENS_FLAG为“密度”；EX_FLAG为“弹性模量”；NUXY_FLAG为“泊松比”，分别单击DENS_FLAG、EX_FLAG、NUXY_FLAG前边的，然后分别输入数值，如下所示：注：中的数值“1”为ID号，默认即可，不用管它。

步③：在工具条中单击图标（Property Collector），弹出如下对话框：输入Prop name，单击Type后边的输入框：单击选择“单元种类”，如shell63单元属于shell（板壳）类单元，则选择SHELL即可。

h y p e r m e s h与a n s y s联合仿真经典The Standardization Office was revised on the afternoon of December 13, 2020一、有限元模型（即“网格”）的组成（1）网格①节点——提供“网格”的几何信息②材料——提供“网格”的材料特性参数③属性——提供“网格”的几何补充信息（例如：将薄板简化为二维网格（shell 单元）时，需要对而二维网格（shell单元）补充薄板的“厚度信息”）注：在hypermesh中“网格的几何补充信息”称为“属性（Property），并通过Property Collector完成属性的建立和管理；在Ansys中称作“实常数（Real Constans）”；在Hypermesh ANSYS模版中的Component Manager中也称为“实常数（Real Constans）”。

④单元类型小结：①②③④所提供的各种“网格”信息就创建出了“有限元网格模型”。

（2）当有限元模型带有边界条件时需要补充以下内容⑤载荷及边界条件（3）做优化时需要补充以下内容⑥设计变量（Design Variable）⑦响应(Response)二、以上内容在Hypermesh中的创建步骤步①：网格划分——即：完成“节点”的创建。

步②：在工具条中单击图标（Material Collector）打开“材料定义对话框”：在对话框中自由指定材料名称，单击card image后面的输入框：单击选择“Material”。

单击“create/edit”，弹出“Meterial”卡片：卡片中，DENS_FLAG为“密度”；EX_FLAG为“弹性模量”；NUXY_FLAG为“泊松比”，分别单击DENS_FLAG、EX_FLAG、NUXY_FLAG前边的，然后分别输入数值，如下所示：注：中的数值“1”为ID号，默认即可，不用管它。

HYPERMESH与ANSYS WORKBENCH的联合仿真在有限元领域，HYPERMESH是最有名气的网格划分软件，而ANSYS WORKBENCH是性能卓越的多物理场耦合分析软件，如何实现强强联合，使得可以用HYPERMESH对模型进行网格划分，然后导入到ANSYS WORKBENCH 中进行分析，引起了许多CAE工程师的关注。

但是无论是网络媒体，还是从公开发表的文献上，还没有看到相关的例子。

有鉴于此，笔者对此问题进行探索，找到了一条合适的道路。

下面从一个例子出发，一步步地说明如何使用二者进行联合仿真。

例子如下。

两根悬臂梁A和B，一根在另外一根的上方，而二者之间略有间隙。

现在左边悬臂梁上施加向下的均布载荷，考察当载荷集度渐渐增加时，该悬臂梁是如何压迫下边的悬臂梁，从而导致其发生变形的。

使用二者进行联合仿真的操作主要步骤如下：1.在任何一款三维软件(如SOLIDWORKS)中创建两根三维悬臂梁如下图所示，并另存为*.stp格式文件。

2.在HYPERMESH中打开此模型，并划分网格。

3. 在HYPERMESH的组件管理器中定义单元类型，材料，并设置组件管理器。

4. 在HYPERMESH中导出有限元模型到ANSYS。

这里得到一个practics.CDB文件。

该文件可以被ANSYS的经典界面读入。

5. 打开ANSYS的经典界面，使用FILE>READ INPUT FROM以读入该文件。

6.在ANSYS的经典界面中使用文档模型的导出功能写出该文件，这里写为file.cdb文件。

7.打开ANSYS WORKBENCH的主界面，并拖入一个Finite Element Modeler组件。

8.在Finite Element Modeler读入file.cdb文件。

9.打开Finite Element Modeler，得到的有限元模型如下。

10.在Finite Element Modeler中生成一个初始的三维模型。

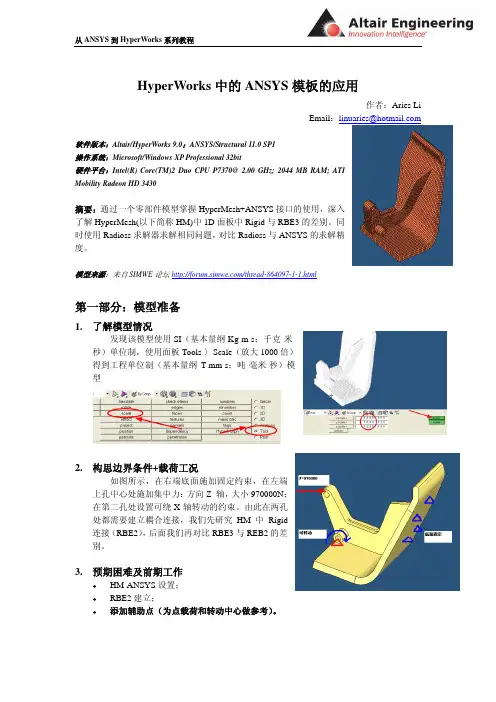

HyperWorks中的ANSYS模板的应用作者：Aries LiEmail：linuaries@软件版本：Altair/HyperWorks 9.0；ANSYS/Structural 11.0 SP1操作系统：Microsoft/Windows XP Professional 32bit硬件平台：Intel(R) Core(TM)2 Duo CPU P7370@ 2.00 GHz; 2044 MB RAM; ATIMobility Radeon HD 3430摘要：通过一个零部件模型掌握HyperMesh+ANSYS接口的使用，深入了解HyperMesh(以下简称HM)中1D面板中Rigid与RBE3的差别。

同时使用Radioss求解器求解相同问题，对比Radioss与ANSYS的求解精度。

模型来源：来自SIMWE论坛/thread-864097-1-1.html第一部分：模型准备1.了解模型情况发现该模型使用SI（基本量纲Kg-m-s；千克-米-秒）单位制，使用面板Tools-〉Scale（放大1000倍）得到工程单位制（基本量纲T-mm-s；吨-毫米-秒）模型2.构思边界条件+载荷工况如图所示，在右端底面施加固定约束，在左端上孔中心处施加集中力：方向Z 轴，大小970000N；在第二孔处设置可绕X轴转动的约束。

由此在两孔处都需要建立耦合连接，我们先研究HM中Rigid连接（RBE2），后面我们再对比RBE3与REB2的差别。

3.预期困难及前期工作HM-ANSYS设置；RBE2建立；添加辅助点（为点载荷和转动中心做参考）。

3.1建立圆心：快捷键[F4]-〉three nodes-〉选择圆孔端面圆周上3个点-〉circle center。

得到圆孔端面的圆心，类似地对其他3个圆周进行相同的操作。

3.2建立圆孔中心：快捷键[F8]-〉between-〉选择上一步生成的圆孔端面的圆心-〉number of nodes 输入1 -〉create，得到圆孔中心，类似地操作另外一个圆孔3.3清理多余的辅助：快捷键[Shift+F2]-〉选择不需要的辅助点-〉clear. 得到圆孔中心第二部分：建立边界条件和载荷工况1．建立单元在圆孔中心处创建质量单元，首先在Entities-〉Component中新建一个Mass，颜色可以随个人喜好，本例中使用黄色面板1D-〉masses-〉选择之前创建的圆孔中心-〉create2．建立RBE2面板1D-〉rigids-> independent选择圆孔中心-〉dependent下拉箭头选择multiple nodes->nodes选择方式为by windows选择圆孔周围的节点-〉create。

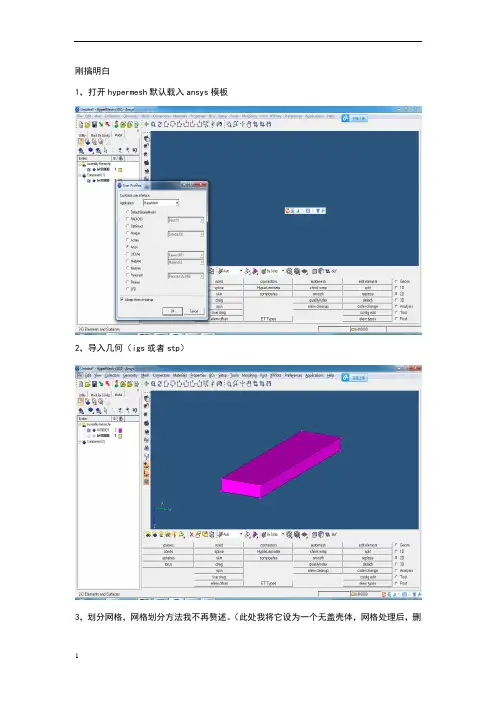

刚搞明白
1，打开hypermesh默认载入ansys模板
2，导入几何（igs或者stp）
3，划分网格，网格划分方法我不再赘述。

（此处我将它设为一个无盖壳体，网格处理后，删
掉一个端面，方便查看网格的背部）
4，删除几何，设置材料（注意设置弹性模量和泊松比）
5，设置属性
6，创建sensor，键入1D/2D/3D面板里面的7，更新属性
点击update/edit，点亮TYPE,关联新建的sensor
8，更新elem types，点亮图中的elems，选中对应的网格文件，即可
，
9，导出ansys分析所需的cdb文件，点击红色的图标，设置好路径，点击export，导出。

10打开ansys ADPL,点击file/read input from,选中之前保存的（cdb）文件，打开，默认显示的是点云形式。

11，点击plot/Elements,切换到网格形式。

成功。

hypermesh前处理+ANSYS用HyperMesh做前处理的ANSYS接触分析实例（原创）本文详细讲解了一个简单的轴和带孔圆盘的过盈配合的模拟计算。

轴和孔的过盈量设置为0.01。

整个前处理过程都在HyperMesh 中完成，然后把从HyperMesh中导出的输入文件提交给ANSYS求解。

准备工作:准备iges格式的几何模型。

轴的几何尺寸：内径:25mm，外径:35mm，轴长度：150mm圆盘的几何尺寸：内径:35mm，外径:100mm，盘厚度：25mm。

你可以根据上面的几何尺寸自己在Pro/e里面建模，你也可以使用下面的命令流在ANSYS里面建模，然后导出为.iges文件。

/PREP7CYL4,0,0,35,0,100,90,25 !plate;CYL4,0,0,25,0,35,90,150 !shaft;VGEN, ,2, , , , ,-10, , ,1本文所用的HyperMesh版本为7.0，ANSYS为11.0。

从HyperMesh中导出的命令流能否在低版本的ANSYS中运行，我没有测试过，但是估计没有什么问题，因为命令流中没有使用ANSYS 11.0独有的命令。

1．设置ANSYS模板和ANSYS Profile。

第1步：先选择ANSYS模版和ANSYS的profile。

进入global 菜单，点击load按钮，选择ansys模板。

图1第2步：选择geom或者tool页面上的user profile菜单，在弹出的对话框中选择ANSYS，如下图所示。

图2在启用了ANSYS的profile之后，你会发现右边的Macro Menu 上面多出了一些和ANSYS操作相关的功能按钮，其中包括我们后面用来创建接触的contact wizard,如下图所示：图32.导入.iges格式的几何模型,改变默认的component的名字和颜色。

图4导入后得到如图5所示的轴和带孔圆盘的几何模型。

图5.iges文件导入后，HyperMesh自动建立了两个component，用来存放轴和带孔圆盘，如下图所示。

hypermesh与ansys接口：在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了。

A：HY模型在导到ansys1.一定要在hm里面调用ansys的tamplate模板.2.在1D 2D 3D最又下角的elem type里面重新刷新一下单元类型,一定要刷新!!3.注意要记住模型的组分一共有几个,每个的ID号分别是多少,每个ID对应的单元类型记住,4.在ansys的preprocessor/element/add edit delete里面add单元类型,一定要在element type reference number 后填上面对应hm ID的数字,再上面选择对应的单元类型.5.全都定义好.然后再file/read input from下打开模型!另外,最好从hm保存成inp格式的,这样成功率会更高一些。

（在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了）另外的方法：1.导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2.然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。

*这样做实际上只利用了HM中的节点和单元信息。

（3）在ANSYS中INPUT这个*.prp文件就可以了。

或：1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为file.cbd，file.iges；2）打开ansys，写命令cdread,db,file,cbd3）enjoy yourself.B：相关问题1.hm8.0导出到ansys问题：要手动定义单元类型然后更新不然只能导进节点。

基于Hypermesh与ansys的模态分析基于Hypermesh与ansys软件的模态分析一、简单说明Hypermesh与Ansys软件各自完成的任务：1）在Hypermesh软件中需要完成的任务是有限元网格的划分、单元类型定义、材料定义与施加约束和载荷。

（本实例是按照约束载荷进行说明的2）在Ansys软件中需要做的就简单多了，在Solution中选择选择要进行的modal就行了。

二、详细操作步骤：1）Hypermesh软件处理①在Hypermesh中完成网格划分，首先要掌握网格划分的方法，那么要学会使用Hypermesh软件，此处不再详述。

ET Type进行定义。

③材料定义,在模态分析中必须定义密度和弹性模量。

密度是对应惯性力，弹性模量是对应线性结构。

此处要注意单位的统一。

否则得到的频率值可能出现大的错误。

④施加约束和载荷（当然在Ansys中做谐响应分析时可以不在Hypermesh中施加载荷）⑤以上步骤完成之后，就要在Ansys进行模态分析。

在进行模态分析之前我们还是要注意出现的问题，这部分是本文说明的重点。

首先，其实当把网格完成之后，还需要删除三维网格以外的单元，比如二维单元、实体模型，这些都会影响有限单元的导入。

我们在划分网格时候为了方便划分网格会进行切割，同样的在我们完成网格之后还要把他们进行组合，可以用Tool中的Organize命令。

我们还会根据不同的零部件产生不同的Component，后面付给不同的单元类型要用到。

第二点，单元类型必须在Hypermesh中定义，不然无法保存成Ansys可以识别的cbd 格式；第三点，当我们完成单元类型的定义和材料属性的定义后，还要做的工作就是在Utility中选择ComponentManager，把我们定义的单元类型和材料付给具有这些性质的Component。

Ansys中打开就不会出现问题了２）Ansys软件处理①在Ansys中需要做的就相对来说简单多了，可以改变Change Jobname，Change Title。

HYPERMESH与ANSYS WORKBENCH的联合仿真在有限元领域，HYPERMESH是最有名气的网格划分软件，而ANSYS WORKBENCH是性能卓越的多物理场耦合分析软件，如何实现强强联合，使得可以用HYPERMESH对模型进行网格划分，然后导入到ANSYS WORKBENCH 中进行分析，引起了许多CAE工程师的关注。

但是无论是网络媒体，还是从公开发表的文献上，还没有看到相关的例子。

有鉴于此，笔者对此问题进行探索，找到了一条合适的道路。

下面从一个例子出发，一步步地说明如何使用二者进行联合仿真。

例子如下。

两根悬臂梁A和B，一根在另外一根的上方，而二者之间略有间隙。

现在左边悬臂梁上施加向下的均布载荷，考察当载荷集度渐渐增加时，该悬臂梁是如何压迫下边的悬臂梁，从而导致其发生变形的。

使用二者进行联合仿真的操作主要步骤如下：1.在任何一款三维软件(如SOLIDWORKS)中创建两根三维悬臂梁如下图所示，并另存为*.stp格式文件。

2.在HYPERMESH中打开此模型，并划分网格。

3. 在HYPERMESH的组件管理器中定义单元类型，材料，并设置组件管理器。

4. 在HYPERMESH中导出有限元模型到ANSYS。

这里得到一个practics.CDB文件。

该文件可以被ANSYS的经典界面读入。

5. 打开ANSYS的经典界面，使用FILE>READ INPUT FROM以读入该文件。

6.在ANSYS的经典界面中使用文档模型的导出功能写出该文件，这里写为file.cdb文件。

7.打开ANSYS WORKBENCH的主界面，并拖入一个Finite Element Modeler组件。

8.在Finite Element Modeler读入file.cdb文件。

9.打开Finite Element Modeler，得到的有限元模型如下。

10.在Finite Element Modeler中生成一个初始的三维模型。

HyperMesh10.0与ANSYS14.0联合仿真及ANSYS多窗口显示一：UG中建立一个长120mm,地面直径为50mm的圆柱，并以IGS格式导入，命名Cylinder.二：打开HyperMesh 10.0，选择Ansys模板，Profile中选择ANSYS,输入该图：tope显示：划分平面，建立3D Component:三：建立单元类型与材料类型，赋予3D Component:Etype: Solid185, Material: steel: 弹性模量：EX 21000; 泊松比：PRXY_FLAG 0.3四：提取面单元：Tools—Faces; 并Find—Find attached提取下表面Nodes, 存放创建的Tools—Create--sets 中，命名为Fixed, 同理提取上表面节点存放在命名为Rigid的sets中：五：创建LoadCollectors组用于存放固定约束，然后创建固定约束BCs--Create—Constraints:六：平移顶部圆周中心的节点，用于创建mass:七：创建一个组来存放Mass 1D的质量单元：然后1D—Mass创建质量单元后，如下图：八：创建单元类型及属性Real Constant，并将该质量单元赋予单元类型mass21属性Mass21p; 九：创建一个组来存放Rigids,然后创建Rigid:十：清除所有临时节点。

然后创建载荷单元，然后创建力矩存放在这个载荷单元中：十一：创建载荷步Ansys—LoadSteps，将Fixed和Force放入到该载荷步中：创建ansys控制卡片，ControlCards: ANTYPE、/SOLU、SOLVE.至此全部创建完毕：十二：保存该文件，并将给文件导出为ANSYS.inp或cdb类型；打开ANSYS并将，文件input 到AnsysAPDL操作界面中。

十三：多窗口显示：Utility—PlotCtrls— MultiWindows Layouts:十四：PlotCtils—MutilPloct，分别设置显示各个窗口的显示方式：十五：Utility menu—Plots—MultiPlots,显示调整后的图形：十六，Utility Menu—PlotsCtrls—WindowsCtrls—Windows on and off来控制窗口的数目（关闭了第三个窗口后Fit显示），调整第四个窗口位置Utility Menu—PlotCtrls—WindowsLayout 来显示各个窗口的：参考百度文库网站：【1】hypermesh前处理+ANSYS :/view/fa3af32ce2bd960590c677dd.html 【1】：ANSYS加载力矩：/view/18f06614e45c3b3567ec8bfb.html 【2】：ANSYS多窗口显示教程/view/ae1778fd910ef12d2af9e79d.htmlSaturday, September 27, 2014。

hypermesh模型导入ansys教程hypermesh与ansys接口
详解
Hypermesh导入ansys 1打开ansys界面
2导入模型，划分网格（此步略）
3定义材料
4定义材料泊松比和弹性模量（我定义了两种材料）
5定义属性（这里只定义了一种属性，如果需要的话可以定义两种属性，我偷懒了）
定义材料
你可以定义两种材料
6定义单元类型，这个在1D/2D/3D 的
ET Types
定义属性
7赋予组件材料，属性和单元类型。

我试过在属性里面赋予单元类型，但是都不行，还是要重新来定义单元类型，属性里面的单元卡片不能定义网格的单元类型（这个定义有点鲁莽，如有问题可以讨论），因此不可以在assign 里面将各种属性赋予组件。

8点击update/ edit 赋予组件单元
在此处赋予单元格类型
9另一组件相同操作。

10导出ansys 的cdb 格式
导出11 用ansys读入cdb文件
13切换成单元格显示
从hypermesh导入ansys成功。

CATIA建模—HYPERMESH画网格—ANSYSWORKBENCH仿真流程演示CATIA建模、Hypermesh画网格和Ansys Workbench仿真流程是一套常用的工程设计和仿真流程。

CATIA是一款三维建模软件，Hypermesh是一款专业的有限元前处理软件，而Ansys Workbench则是一个集成了有限元分析、流体分析和优化功能的仿真平台。

下面将详细介绍这套流程的具体步骤。

首先，CATIA是一款功能强大的三维建模软件，可以用于创建产品的几何模型。

在建模过程中，可以通过基础几何体的创建、几何体的操作、曲线的创建等功能，生成产品的几何模型。

此外，CATIA还提供了许多辅助工具，如装配体设计、表面设计、模具设计等，以满足不同设计需求。

通过CATIA建模，可以快速创建产品的几何模型，并且可以轻松进行设计变更。

接下来，使用Hypermesh软件对CATIA建模生成的几何模型进行网格划分。

网格的划分是有限元分析的前提，它将几何模型划分成大量的小单元，在每个单元上进行物理计算。

Hypermesh提供了丰富的网格划分工具和算法，可以根据物体的几何形状和仿真需求，自动或手动划分网格。

在网格划分过程中，需要考虑几何模型的复杂程度、仿真结果的准确性和计算资源的消耗等因素。

通过合理的网格划分，可以提高仿真结果的准确性和计算效率。

完成网格划分后，将划分好的网格导入Ansys Workbench平台进行仿真分析。

Ansys Workbench是一款集成化的仿真平台，包含了有限元分析、流体分析、优化等多种分析功能。

它提供了直观的用户界面，以图形化的方式展示了整个分析流程，可以方便地进行输入数据的设置和分析结果的查看。

在Ansys Workbench中，可以设置材料属性、加载条件、边界条件等，并进行网格质量检查和修正。

在设置完成后，可以进行仿真计算，并通过可视化的结果分析工具查看结果。

如果需要进行多次优化或者参数化分析，也可以使用Ansys Workbench提供的优化工具和参数化功能。

Hypermesh⽹格模型导⼊到ANSYSWorkbench中的⽅法Hypermesh⽹格模型导⼊到ANSYS Workbench中的⽅法
1、在Hypermesh中正确设置单元类型、材料属性等，然后导出为cdb格式的⽂件；
2、在ANSYS Workbench中，拖⼊FE模块，，并邮件添加cdb⽂件，如下图所⽰：
3、添加分析类型：拖动分析类型到FE的Model上，如Static Structural分析，结果如下
图所⽰：
4、然后拖拽FE中的Model到Static下⾯的Model上，结果如下图所⽰：
5、最后点击Update Project按钮
在更新过程中，ANSYS Workbench会做两⽅⾯的⼯作：1、将你在Hypermesh
中创建的材料⾃动添加到Engineering Data中，只是材料名称可能显⽰为Unknown；2、为⽹格模型创建⼀个⼏何模型，⽅便添加载荷、约束条件等。

如果模型⽐较⼤，更新时间可能会略长⼀些。

祝⼤家⼯作学习顺利！
希望有百度积分的TX能下载本⽂，谢谢！。
