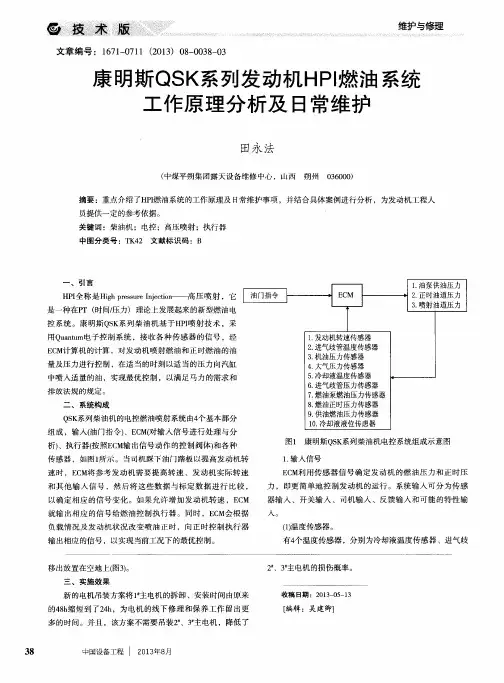

研究康明斯 QSK系列发动机 HPI燃油系统工作原理及日常维护摘要：HPI（HighpressureInjection）高压燃油喷射系统，是康明斯公司为重型柴油机开发的燃油供给系统。
该系统采用机械式喷油器，配备电子管理系统，燃油喷射压力2500bar。
HPI燃油喷射系统电子控制单元（EMS），根据驾驶员的要求，控制燃油系统向发动机提供燃油。
本文根据作者多年工作经验，对康明斯QSK系列发动机HPI燃油系统工作原理及日常维护进行了详细的阐述和分析，共大家参考和借鉴。
关键词：康明斯QSK系列；发动机；HPI燃油系统；工作原理；日常维护1、HPI燃油系统结构HPI燃油系统主要电气和油路两部分组成电气部分(见图一)由传感器和执行器、转速控制、电脑ECM组成。
其中传感器包括油门位置、泵压力、正时压力、燃油压力、进气压力、转速、进气温度、水温、机油温度传感器；执行器包括泵压正时压力燃油压执行器转速控制包括两个比较器、两个放大器。
油路部分由齿轮泵、电子离心调速总成,燃油控制、共轨油道、回油道,喷油嘴、冷却板、节温器、油箱。
其中电子离心调速总成包括泵压力执行器、压力传感器、旁通阀、单向阀,溢流阀、离心力可变节流;燃油控制阀包括切断阀、正时执行器、正时压力传感器、燃油执行器、燃油压力传感器。
共轨油道包括正时共轨、燃油共轨、回油共轨。
HPI燃油系统结构图2、燃油泵介绍HPI燃油系统的燃油泵是PT型燃油系列中的一种,同样采用了压力一时间概念,其中P表示喷油器的进口处的燃油压力,它由ECM输出脉宽调节流通面积大小决定的。
T表示燃油流入喷油器油杯的有效时间,它由发动机转速决定的不同之处是PT系统依靠机械方式调整燃油流通面积进而来控制燃油压力,而HPI燃油系统是通过电子方式调整执行器的燃油流通面积进而来控制燃油压力3、燃油量和喷油正时控制系统燃油压力通过溢流阀保持恒定。
燃油压力在怠速下应该约为14.5bar。
发动机管理系统是一个电子管理系统，既控制机械式喷油器应该喷入气缸的燃油量，有控制机械式喷油器，喷射燃油应该进行的时间。
QSK45和QSK60 系统图解 - 概述第D 节 - 系统图解 第D-1页燃油系统流程图燃油系统1. 来自燃油箱的燃油进口2. 燃油滤清器3. 至燃油泵的燃油供应4. 通过燃油切断阀流向发动机的燃油流5. 燃油泵供往燃油切断阀的燃油6. 供往左侧燃油块的燃油（内部）7. 至喷油器的燃油供油油道8. 燃油歧管9. 燃油回流管 10. 燃油块11. 至喷油器的正时供油 12. 喷油器 13. 右侧燃油回流管 14. 左侧燃油回流管15. 供往右侧燃油块的燃油（内部） 16. 燃油流回燃油箱润滑系统流程图1. 从机油滤清器座供往机油冷却器的机油2. 主油道3. 从机油冷却器流回的机油4. 机油冷却器5. 流入机油冷却器的机油6. 供往曲轴的机油润滑系统 7. 压力调节阀 8. 机油泵9. 供往机油滤清器座的机油 10. 减压阀11. 从油底壳经集油槽吸油管到机油泵的机油供应12. 机油流经机油滤清器座 13. 机油滤清器活塞冷却、连杆和顶置机构1. 供往涡轮增压器的机油2. 供往右侧活塞冷却喷嘴的机油3. 右侧活塞冷却喷嘴调压器4. 供往右侧顶置机构的机油5. 来自机油冷却器的机油6. 供往主油道的机油7. 供往左侧顶置机构的机油8. 左侧活塞冷却喷嘴调压器9. 活塞冷却喷嘴10. 供往凸轮轴和凸轮随动件的机油11. 供往摇臂的机油前齿轮系 1. 主油道 2. 供往惰轮的机油 3. 供往附件传动装置的机油4. 供往齿轮室盖的机油5. 供往Rockford 风扇离合器的机油6. 供往水泵传动装置的机油注：机油通过缸体流向惰轮（2）。
全流量机油滤清器座1. 来自机油泵的机油2. 从机油滤清器座供往机油滤清器的机油3. 机油滤清器4. 旁通阀 - 开启位置5. 从机油滤清器至机油滤清器座的机油6. 供往机油冷却器的机油7. 旁通阀 - 关闭位置冷却系统流程图冷却系统 （图示为QSK45发动机） 1. 流向发动机散热器的冷却液 2. 流向LTA 散热器的冷却液 3. 流向冷却液滤清器的冷却液 4. 来自LTA 散热器的冷却液流 5.流向LTA 散热器的冷却液6. 来自LTA 散热器的冷却液流7. LTA 水泵8. 水泵冷却液入口 9. 冷却液旁通流回水泵 10. 流向中冷器芯的冷却液 11. 来自中冷器芯的冷却液流 12. 从节温器壳体流向中冷器的冷却液 13. 从中冷器流向节温器壳体的冷却液冷却系统（续）（图示为QSK45发动机）1. 冷却液进口2. 水泵3. 绕机油冷却器周围流动的冷却液4. 流向缸套的冷却液5. 绕缸套周围流动的冷却液6. 流向缸盖的冷却液7. 经水歧管流向节温器壳体的冷却液8. 从涡轮增压器流回的冷却液9. 供往涡轮增压器的冷却液QSK45冷却系统简图 8. 左后方中冷器和左前方中冷器 9. 水管接头10. 发动机节温器壳体 11. LTA 节温器壳体 12. LTA 水泵 13. 膨胀/加注水箱 14. 发动机散热器 15. LTA 散热器1. 发动机水泵2. 右后方中冷器和右前方中冷器3. 右侧缸套和缸盖4. 机油冷却器5. 左侧缸套和缸盖6. 发动机V 形腔7. 旁通管QSK60冷却系统简图 - 单级涡轮增压中冷式发动机1. 左后方中冷器和左前方中冷器2. 水管接头3. 发动机节温器壳体4. LTA 节温器壳体5. LTA 水泵6. 膨胀/加注水箱7. 发动机散热器8. LTA 散热器9. 发动机水泵10. 右后方和右前方中冷器11. 右侧缸套和缸盖 12. 机油冷却器 13. 左侧缸套和缸盖 14. 发动机V 形腔 15. 旁通管QSK60冷却系统略图 - 双级涡轮增压中冷式发动机1. 左后方中冷器和左前方中冷器2. 水管接头3. 前部中间冷却器4. 发动机节温器壳体5. LTA 节温器壳体6. LTA 水泵7. 膨胀/加注水箱8. 发动机散热器9. LTA 散热器 10. 发动机水泵11. 右后方中冷器和右前方中冷器 12. 右侧缸套和缸盖机油冷却器 13. 机油冷却器 14. 后部中间冷却器 15. 左侧缸套和缸盖 16. 发动机V 形腔 17. 旁通管LTA节温器开启 LTA节温器关闭08600178LTA 节温器壳体流程 （所示为QSK45发动机）1. 来自右侧中冷器2. 至发动机散热器3. 至LTA 散热器4. 来自LTA 散热器5. 来自左侧中冷器6. 旁通水管（至水泵）进气系统流程图QSK60进气系统 - 单级涡轮增压中冷式发动机 1. 至涡轮增压器的进气口 2. 至中冷器的涡轮增压空气 3. 涡轮增压空气通过中冷器 4. 至进气道的中冷空气注：与QSK45相似（每侧有一个涡轮增压器，前、后中冷器共用跨接管接头）QSK60进气系统 - 双级涡轮增压中冷式发动机4. 通往低压涡轮增压器的进气口5. 至中间冷却器的涡轮增压空气6. 中间冷却器7. 通往高压涡轮增压器的进气口1. 至中冷器的涡轮增压空气2. 涡轮增压空气通过中冷器3. 空气进入气缸排气系统流程图QSK45排气系统 - 单级涡轮增压中冷式发动机1. 涡轮增压器废气出口2. 排气道3. 排气歧管QSK60排气系统 - 单级涡轮增压中冷式发动机1. 排气歧管2. 涡轮增压器废气入口3. 涡轮增压器废气出口4. 排气法兰出口QSK60排气系统 - 双级涡轮增压中间冷却和中冷式发动机1. 排气歧管2. 高压涡轮增压器废气入口3. 高压涡轮增压器废气出口至低压涡轮增压器废气入口4. 低压涡轮增压器废气出口压缩空气系统流程图08600183空气压缩机冷却液、润滑油和空气流程1. 进气口2. 空气出口3. 润滑油流回油底壳4. 润滑油供应5. 冷却液进口6. 冷却液出口。

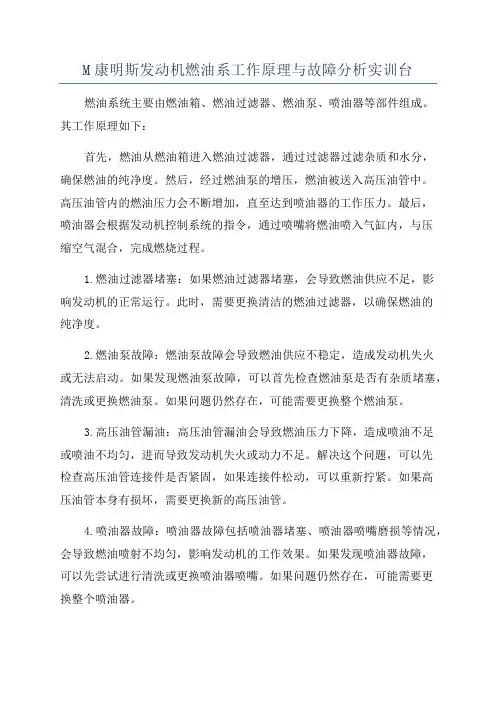

M康明斯发动机燃油系工作原理与故障分析实训台燃油系统主要由燃油箱、燃油过滤器、燃油泵、喷油器等部件组成。
其工作原理如下：首先，燃油从燃油箱进入燃油过滤器，通过过滤器过滤杂质和水分，确保燃油的纯净度。
然后，经过燃油泵的增压，燃油被送入高压油管中。
高压油管内的燃油压力会不断增加，直至达到喷油器的工作压力。
最后，喷油器会根据发动机控制系统的指令，通过喷嘴将燃油喷入气缸内，与压缩空气混合，完成燃烧过程。
1.燃油过滤器堵塞：如果燃油过滤器堵塞，会导致燃油供应不足，影响发动机的正常运行。
此时，需要更换清洁的燃油过滤器，以确保燃油的纯净度。
2.燃油泵故障：燃油泵故障会导致燃油供应不稳定，造成发动机失火或无法启动。
如果发现燃油泵故障，可以首先检查燃油泵是否有杂质堵塞，清洗或更换燃油泵。
如果问题仍然存在，可能需要更换整个燃油泵。
3.高压油管漏油：高压油管漏油会导致燃油压力下降，造成喷油不足或喷油不均匀，进而导致发动机失火或动力不足。
解决这个问题，可以先检查高压油管连接件是否紧固，如果连接件松动，可以重新拧紧。
如果高压油管本身有损坏，需要更换新的高压油管。
4.喷油器故障：喷油器故障包括喷油器堵塞、喷油器喷嘴磨损等情况，会导致燃油喷射不均匀，影响发动机的工作效果。
如果发现喷油器故障，可以先尝试进行清洗或更换喷油器喷嘴。
如果问题仍然存在，可能需要更换整个喷油器。
总之，了解M11康明斯发动机燃油系统的工作原理和故障分析可以帮助我们及时发现和解决问题，保证发动机的正常运行。
对于任何不明确的故障，建议请专业人士进行检查和维修。
康明斯pt泵工作原理
康明斯PT泵是一种常用的燃油喷射系统，采用机械式泵，工作原理如下：
1. 柱塞泵：康明斯PT泵采用了柱塞泵的工作原理。
泵体内设有一排柱塞，每个柱塞与一个喷油嘴相连。
柱塞与凸轮的作用下，能够实现高压燃油的进出。
2. 凸轮轴：康明斯PT泵通过凸轮驱动柱塞运动。
凸轮是一个特殊形状的轴，其外形呈现出波浪式的凸起和凹陷。
凸起时将柱塞向上推动，凹陷时释放压力，将柱塞复位。
3. 燃油进出：燃油从燃油箱中通过燃油泵进入到PT泵中。
在泵体内部，燃油先经过一个滤清器，去除其中的杂质，然后进入到柱塞泵的缸体内。
4. 压缩效应：当柱塞泵的柱塞被凸轮推动时，缸体内的容积不断减小，造成燃油的压缩。
同时，柱塞上面部分与柱塞腔的空间也减小，形成高压区域。
5. 喷油过程：在柱塞上部，有一个喷油嘴，与柱塞连接。
当高压区域的压力达到一定值时，通过喷油嘴，燃油喷射到发动机的气缸中，实现燃烧。
6. 燃油分配：康明斯PT泵中的每个柱塞与一个喷油嘴相连，通过凸轮的旋转，可以实现每个柱塞和喷油嘴的工作循环。
每个柱塞的工作循环依次进行，实现对每个气缸的燃油喷射。
7. 调节机构：康明斯PT泵中还配备了一套调节机构，用于调
整燃油喷射的时间和压力。
通过调节机构，可以控制燃油泵的工作方式，以适应不同工况下发动机的需要。
综上所述，康明斯PT泵通过柱塞泵和凸轮轴的协调运动，实
现燃油的压缩和喷射，从而提供给发动机需要的燃油量和压力，确保发动机正常运行。
2康明斯PT燃油系统总体介绍3—16页PT燃油泵的组成和工作原理17—51PT系统喷油器52—71M11发动机燃油系统71—90电控柴油发动机简介91—104ISM电控发动机燃油系统结构原理105--1283康明斯重型发动机具体是指M系列11升发动机X系列15升发动机在中国还有N系列14升发动机这几种系列机械式发动机都使用PT燃油系统电控发动机都由PT燃油系统发展演变而成ISM/QSM电控发动机使用特殊的泵喷嘴结构ISX/QSX使用两个正时执行器和两个油轨计量执行器控制燃油的计量和定时而供给喷油器和燃烧室的燃油量决定了发动机的扭矩和功率。
4在世界范围内仅仅只有美国康明斯发动机公司一家采用这种独特的PT供油系统它是康明斯公司的专利。
1954年开始装在康明斯发动机上它是一种较先进的燃油系统。
PT燃油系统是康明斯柴油机区别于其他柴油机的标志。
其鉴别字母”PT”是“压力”和“时间”的缩写。
PT 5一PT燃油系统的基本原理柴油机供油系统的功用:柴油机供油系的功用是根据柴油机的工作要求定时、定量、定压地将雾化质量良好的柴油按一定的喷油规律喷入汽缸内并使其与空气迅速良好地混合和燃烧它工作的情况对柴油机的性能有重要影响。
要了解一类供油系统必须搞清楚该系统是以什么喷油规律在什么时候以多大的压力向汽缸内喷入多少燃油的问题。
现在介绍PT燃油系统的燃油确定结构特点及使用与操作。
6简单的液压原理帕斯卡原理1.在充满流体的系统中任何压力的变化立即等量的传到整个系统。
2.流体通过某一截面的流量与流体压力、允许通过时间和通过的截面面积正比。
若通流时间和通流截面不变其流量与其压力成正比例若压力和截面不变其流量与时间成正比例若压力和时间不变则流量与截面成正比例。
即Q∝PTA7水箱水泵水阀水桶我们举个简单的例子如图所示显然水桶里所收集到水量取决于三个因素●水的压力水泵转速、管路阻力●流动时间●通道面积阀门开度康明斯PT燃油系统就是根据这一简单液压原理来设计的8相当于水箱水泵水阀水桶油箱油泵油嘴油杯9由此得出结论油杯中的油量就取决于燃油压力计量时间计量孔的大小10计量时间实际上是柱塞打开计量孔到关闭计量孔的这段时间间隔。
