金诺170B手持喷码机操作手册(快速入门)

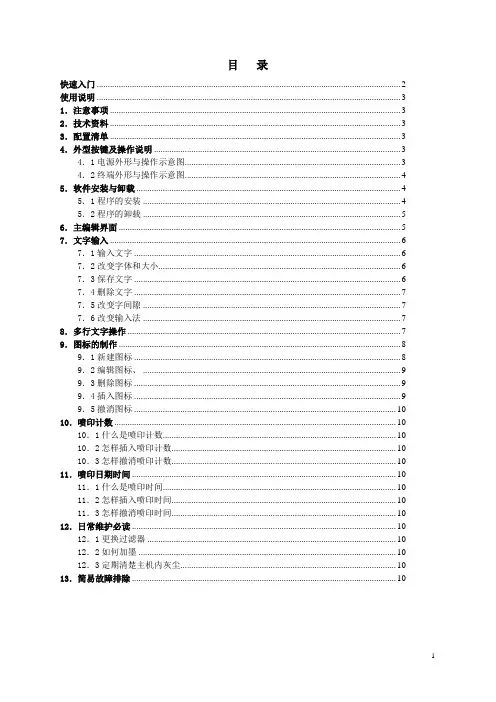

快速入门 (2)使用说明 (3)1．注意事项 (3)2．技术资料 (3)3．配置清单 (3)4．外型按键及操作说明 (3)4．1电源外形与操作示意图 (3)4．2终端外形与操作示意图 (4)5．软件安装与卸载 (4)5．1程序的安装 (4)5．2程序的卸载 (5)6．主编辑界面 (5)7．文字输入 (6)7．1输入文字 (6)7．2改变字体和大小 (6)7．3保存文字 (6)7．4删除文字 (7)7．5改变字间隙 (7)7．6改变输入法 (7)8．多行文字操作 (7)9．图标的制作 (8)9．1新建图标 (8)9．2编辑图标、 (9)9．3删除图标 (9)9．4插入图标 (9)9．5撤消图标 (10)10．喷印计数 (10)10．1什么是喷印计数 (10)10．2怎样插入喷印计数 (10)10．3怎样撤消喷印计数 (10)11．喷印日期时间 (10)11．1什么是喷印时间 (10)11．2怎样插入喷印时间 (10)11．3怎样撤消喷印时间 (10)12．日常维护必读 (10)12．1更换过滤器 (10)12．2如何加墨 (10)12．3定期清楚主机内灰尘 (10)13．简易故障排除 (10)本系统操作简便，按以下步骤20分钟内即可学会一般操作，再实练5分钟即可工作了。

会微机的可略过1—2步1．接上电源，打开计算机。

稍候进入WINDOWS界面。

2．双击金诺喷码，则进入金诺喷码主编辑界面。

3．这时光标停留在“在这里输入或选择文字”(文字输入窗)上并全选当前内容(反白显示)，键入需要喷印的内容(若以前已经编辑好并保存可直接选择)。

4．在文字输入窗上选择欲改变字体的文字，再单击选择键，进入字体选择窗口，按自己的要求选择好：字体修饰、大小，单击确定键退出，可改变当前所选内容。

若只改高度、宽度可单击相应窗口右端的微调键。

5．若您想加入自画图标，请参阅新建图标。

6．在文字输入上单击欲插入喷印计数的地方，在计数窗上键入起始数，单击插入键，可插入喷印计数。

手持式喷码机便携式喷码机安全操作规定为了保证手持式喷码机和便携式喷码机的正常运作，确保操作人员的人身安全和设备的安全性，制定本安全操作规定。

1. 设备基本信息手持式喷码机和便携式喷码机是一种可移动的喷墨设备，用于生产制造企业中的标注、标识、批次等。

其主要特点是便于携带，操作简单、方便，零部件易于更换，适应性强等。

2. 操作前准备在进行手持式喷码机和便携式喷码机的操作前，必须严格按照以下几个步骤进行准备工作：2.1 激光刻字喷码机环境准备•打印设备的周围必须保持清洁、干燥、通风良好；•打印设备周围不得放置有易燃、易爆和腐蚀性的物品；•打印设备上必须保持良好的排风状态；•操作区域不得有任何多余的物品，如吸尘器、电吹风等。

2.2 打印设备准备•确保打印设备处于停止状态，关掉电源；•确保设备上的墨盒和油墨瓶齐全，无需更换的部件（如打印头）不损坏或未过期；•将加油和加液门打开，向设备中加满墨盒和油墨瓶。

2.3 操作人员准备•操作人员必须佩戴个人防护装备，如手套、护目镜等；•操作人员必须对打印设备的使用方法有一定的了解，并掌握常见故障的排除方式；•在进行操作前，要将设备说明书、操作手册等相关资料仔细阅读。

3. 操作中的注意事项3.1 激光刻字喷码机操作•操作人员在使用喷码机前，必须了解墨盒、油墨瓶和小喷嘴的颜色和位置，避免使用错误；•在更换或加注墨盒、油墨瓶的同时，要做好防护措施，避免墨水沾到身上；•操作人员离开设备时，必须关掉电源，注意对机器进行维护和保养。

3.2 打印设备环境•操作人员在操作设备时，必须保持操作台、墨盒、油墨瓶等区域干燥且通风良好；•禁止将其他的物品放置在设备周围，以免影响墨盒、油墨瓶的使用效果；•避免将设备放置于冷、潮、热的环境下。

4. 紧急处理在使用手持式喷码机和便携式喷码机的过程中，如果不慎出现紧急情况，操作人员必须立即采取一定的措施，防止伤害和设备损坏。

主要包括以下两种情况：4.1 喷墨头堵塞•采取喷嘴清洗剂清洗堵塞的喷嘴区域；•避免拆卸或更换打印头；•防止磕碰或轻微的震动。

手持喷码机使用方法手持喷码机是一种常用的标识设备，广泛应用于食品包装、医药包装、日化用品、建材、电子元器件等行业。

它可以对产品进行日期、批号、条形码、二维码等信息的喷码，为产品提供有效的追溯信息。

下面将介绍手持喷码机的使用方法，希望能够帮助大家更好地使用这一设备。

1. 准备工作。

在使用手持喷码机之前，首先需要进行一些准备工作。

确保设备已经安装好喷嘴，并且喷嘴处于清洁状态。

检查墨盒是否有墨水，如有需要及时更换。

另外，还要确认产品表面是否干燥，如果产品表面潮湿，需要进行干燥处理。

2. 打开设备。

接通电源，按下开关按钮，手持喷码机即可启动。

在启动过程中，需要等待设备进行自检，确保设备状态正常后即可进行操作。

3. 设置喷码内容。

根据产品的实际需求，设置喷码机需要打印的内容，包括日期、批号、条形码、二维码等信息。

通过设备上的操作界面，可以进行字体、大小、间距等参数的设置，确保打印效果符合要求。

4. 进行喷码操作。

将手持喷码机对准产品表面，按下喷码按钮，即可完成喷码操作。

在喷码过程中，需要保持设备稳定，喷码头与产品表面保持适当的距禂，保证打印质量。

5. 检查打印效果。

打印完成后，需要及时检查打印效果，确保信息清晰可见。

如有需要，可以进行二次打印，以确保打印质量达到标准要求。

6. 关闭设备。

打印完成后，及时关闭手持喷码机，避免长时间待机造成能源浪费。

同时，对设备进行清洁和维护，保持设备的良好状态。

通过以上步骤，我们可以正确地使用手持喷码机，为产品提供清晰、准确的标识信息。

在实际操作中，还需要根据设备的具体型号和厂家提供的操作手册进行操作，以确保设备的正常运行和打印质量。

希望本文所述的手持喷码机使用方法能够为大家在实际操作中提供一些帮助。

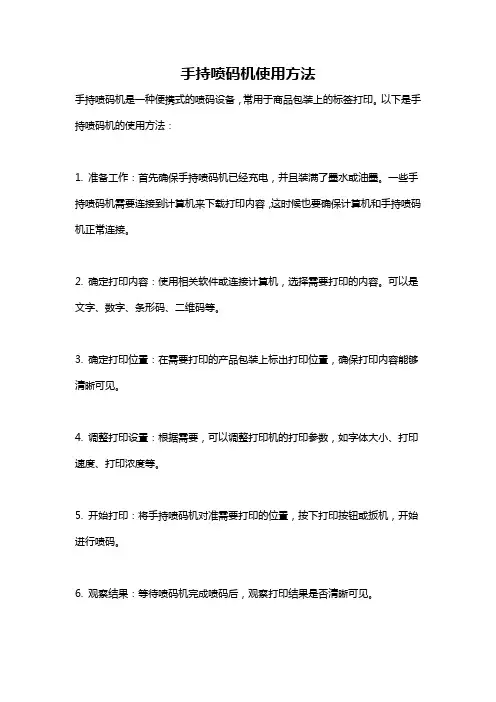

手持喷码机使用方法
手持喷码机是一种便携式的喷码设备，常用于商品包装上的标签打印。

以下是手持喷码机的使用方法：
1. 准备工作：首先确保手持喷码机已经充电，并且装满了墨水或油墨。

一些手持喷码机需要连接到计算机来下载打印内容，这时候也要确保计算机和手持喷码机正常连接。

2. 确定打印内容：使用相关软件或连接计算机，选择需要打印的内容。

可以是文字、数字、条形码、二维码等。

3. 确定打印位置：在需要打印的产品包装上标出打印位置，确保打印内容能够清晰可见。

4. 调整打印设置：根据需要，可以调整打印机的打印参数，如字体大小、打印速度、打印浓度等。

5. 开始打印：将手持喷码机对准需要打印的位置，按下打印按钮或扳机，开始进行喷码。

6. 观察结果：等待喷码机完成喷码后，观察打印结果是否清晰可见。

7. 测试打印：在正式使用前，可以先进行一些测试打印，确保喷码机和打印设置都正常。

8. 维护保养：使用完手持喷码机后，及时清理喷头或喷嘴，保持设备的干净卫生，延长使用寿命。

请注意：不同型号的手持喷码机可能有些许差异，具体使用方法请参考使用说明书。

【新手必看】喷码机使用说明书！喷码机使用说明书！1）如何正常启动****注意：开机启动前，一定要确保喷头表面是干净和干燥的！如果脏，请用清洗壶清洗干净并且用吹气球吹干，方可启动。

********打开机器电源开关，待机器自检后无警告。

按Start键，机器提示：启动中：请稍候。

一段时间后，提示消失，同时Ready绿灯亮。

这时起动完毕，即可喷印。

2）如何正常停机按Stop键，机器提示：停机中：请稍候。

等待一段时间后，机器提示：喷射已停止：你可以关上电源。

这时可以把机器后面的电源开关关闭。

*不可在未停机完毕状态下关闭电源3）油墨及溶剂的添加当油墨或溶剂出现警告时，这时只可以添加一瓶油墨或溶剂。

注意是油墨还是溶剂出现警告，不可加错！4）喷嘴的清洗 ********（如果长时间未使用，下次开机一定要执行此喷嘴清洗选项）*******按F4，按D，选清洗喷嘴一栏，按输入键，输入数字（表示产生多少次倒吸力，每次约十秒。

不少于3次），按输入键，机器将出现提示：正在清洗喷嘴：请稍候。

此时把喷头倒置，用吸水纸包住同轴管，把清洗济射向喷嘴，喷嘴将清洗济吸入，提示消失后，即可。

5）清洗回收管按F4，按D，选清洗回收管一栏，按输入键，通过按？?游标，把关改为开。

此时回收管会形成真空吸力，把清洗济射向回收管，听见吱吱的响声，即可。

接着按输入键，按？ ?游标，把开改为关，按输入键。

6）如何输入新资料在非喷印状态下，按F3，输入新资料名称（自定），按输入键，进入资料点数一栏，选择资料高度（如7 GEN STD，表示资料最高为7点），按输入键，进入编辑状态。

这时按F1，选字体高度（如7 High Full），按输入键；按F2，选择字体是否加粗；按F4，可选择日期/时间/连续数/顺序资料/中文或图案等特别功能。

a）字体加粗按F2，进入选用粗字。

选许可，按输入键，字体为加粗；选不可，按输入键，字体为不加粗。

b）日期的输入按F4，选日期，按输入键。

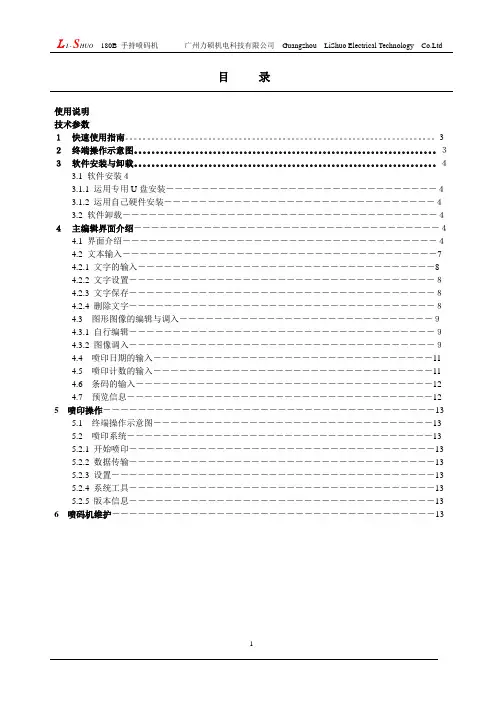

目录使用说明技术参数１快速使用指南。

3 ２终端操作示意图。

３３软件安装与卸载。

４3.1 软件安装４3.1.1 运用专用U盘安装－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４3.1.2 运用自己硬件安装－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４3.2 软件卸载－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４４主编辑界面介绍－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４4.1 界面介绍－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－４4.2 文本输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－74.2.1 文字的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－84.2.2 文字设置－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－８4.2.3 文字保存－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－８4.2.4 删除文字－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－８4.3 图形图像的编辑与调入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－９4.3.1 自行编辑－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－９4.3.2 图像调入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－９4.4 喷印日期的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－114.5 喷印计数的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－114.6 条码的输入－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－124.7 预览信息－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－12 5喷印操作－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－135.1 终端操作示意图－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－135.2 喷印系统－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－135.2.1 开始喷印－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－135.2.2 数据传输－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－135.2.3 设置－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－135.2.4 系统工具－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－135.2.5 版本信息－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13 6喷码机维护－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－13180B简介180B型喷码机是本公司自主研制的一款新型手持式可充电的高清晰度喷码机，该款喷码机在原有性能、形状等方面做了进一步的改进，墨道系统由原来的复杂装置改为现在的独立式墨盒系统，使加墨换墨更加方便快捷。

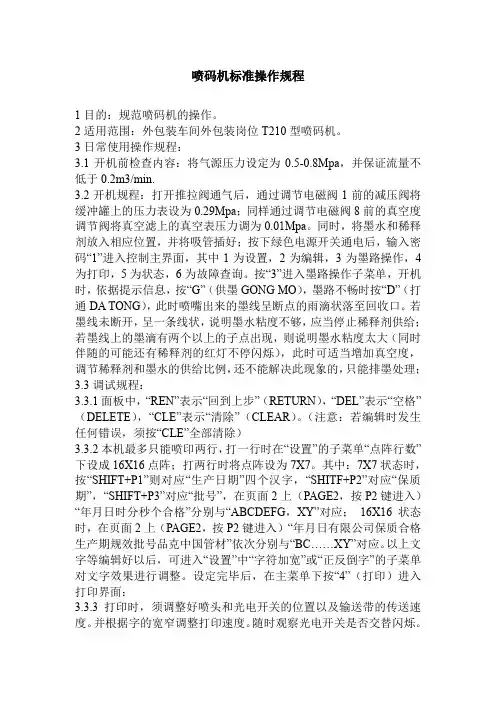

喷码机标准操作规程1目的：规范喷码机的操作。

2适用范围：外包装车间外包装岗位T210型喷码机。

3日常使用操作规程：3.1开机前检查内容：将气源压力设定为0.5-0.8Mpa，并保证流量不低于0.2m3/min.3.2开机规程：打开推拉阀通气后，通过调节电磁阀1前的减压阀将缓冲罐上的压力表设为0.29Mpa；同样通过调节电磁阀8前的真空度调节阀将真空滤上的真空表压力调为0.01Mpa。

同时，将墨水和稀释剂放入相应位置，并将吸管插好；按下绿色电源开关通电后，输入密码“1”进入控制主界面，其中1为设置，2为编辑，3为墨路操作，4为打印，5为状态，6为故障查询。

按“3”进入墨路操作子菜单，开机时，依据提示信息，按“G”（供墨GONG MO），墨路不畅时按“D”（打通DA TONG），此时喷嘴出来的墨线呈断点的雨滴状落至回收口。

若墨线未断开，呈一条线状，说明墨水粘度不够，应当停止稀释剂供给；若墨线上的墨滴有两个以上的子点出现，则说明墨水粘度太大（同时伴随的可能还有稀释剂的红灯不停闪烁），此时可适当增加真空度，调节稀释剂和墨水的供给比例，还不能解决此现象的，只能排墨处理；3.3调试规程：3.3.1面板中，“REN”表示“回到上步”（RETURN），“DEL”表示“空格”（DELETE），“CLE”表示“清除”（CLEAR）。

（注意：若编辑时发生任何错误，须按“CLE”全部清除）3.3.2本机最多只能喷印两行，打一行时在“设置”的子菜单“点阵行数”下设成16X16点阵；打两行时将点阵设为7X7。

其中：7X7状态时，按“SHIFT+P1”则对应“生产日期”四个汉字，“SHITF+P2”对应“保质期”，“SHIFT+P3”对应“批号”，在页面2上（PAGE2，按P2键进入）“年月日时分秒个合格”分别与“ABCD EFG，XY”对应；16X16状态时，在页面2上（PAGE2，按P2键进入）“年月日有限公司保质合格生产期规效批号品克中国管材”依次分别与“BC……XY”对应。

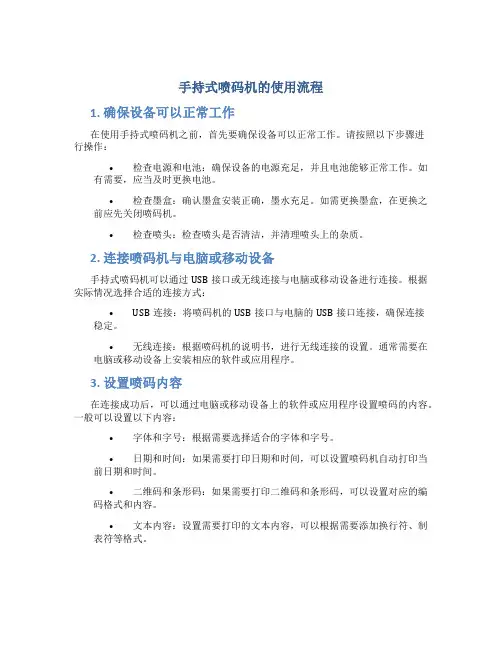

手持式喷码机的使用流程1. 确保设备可以正常工作在使用手持式喷码机之前，首先要确保设备可以正常工作。

请按照以下步骤进行操作：•检查电源和电池：确保设备的电源充足，并且电池能够正常工作。

如有需要，应当及时更换电池。

•检查墨盒：确认墨盒安装正确，墨水充足。

如需更换墨盒，在更换之前应先关闭喷码机。

•检查喷头：检查喷头是否清洁，并清理喷头上的杂质。

2. 连接喷码机与电脑或移动设备手持式喷码机可以通过USB接口或无线连接与电脑或移动设备进行连接。

根据实际情况选择合适的连接方式：•USB连接：将喷码机的USB接口与电脑的USB接口连接，确保连接稳定。

•无线连接：根据喷码机的说明书，进行无线连接的设置。

通常需要在电脑或移动设备上安装相应的软件或应用程序。

3. 设置喷码内容在连接成功后，可以通过电脑或移动设备上的软件或应用程序设置喷码的内容。

一般可以设置以下内容：•字体和字号：根据需要选择适合的字体和字号。

•日期和时间：如果需要打印日期和时间，可以设置喷码机自动打印当前日期和时间。

•二维码和条形码：如果需要打印二维码和条形码，可以设置对应的编码格式和内容。

•文本内容：设置需要打印的文本内容，可以根据需要添加换行符、制表符等格式。

4. 调整喷码机的位置和角度在开始喷码之前，需要调整喷码机的位置和角度，以确保喷码的准确性和清晰度。

请按照以下步骤进行操作：•确定喷码位置：将喷码机放置在需要喷码的物体上方，并确保喷头与物体表面保持适当的距离。

•调整喷码角度：根据物体表面的形状和喷码要求，调整喷码机的角度，以获得最佳的喷码效果。

5. 进行喷码操作当设备设置完毕并调整好位置和角度后，可以开始进行喷码操作。

请按照以下步骤进行操作：•确认打印预览：在喷码之前，可以在软件或应用程序中预览打印效果，避免出现错误。

•按下打印按钮：根据软件或应用程序的操作指引，按下打印按钮开始喷码。

•确认打印结果：在喷码完成后，确认打印结果是否符合预期。
