防雷接地及接地装置施工工艺

防雷接地及接地装置施工工艺

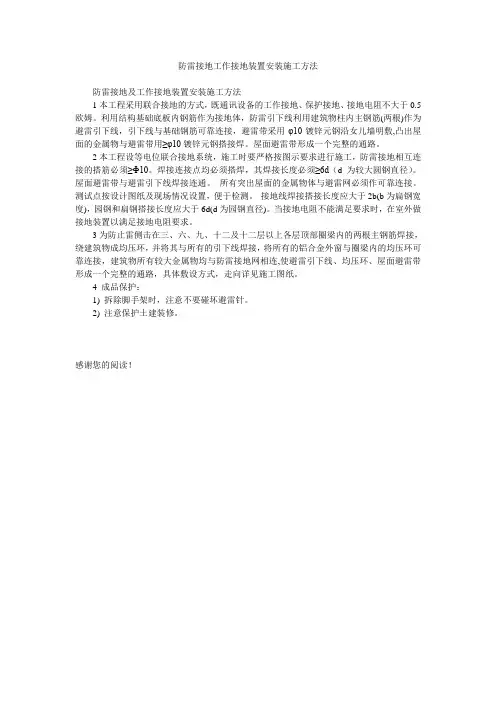

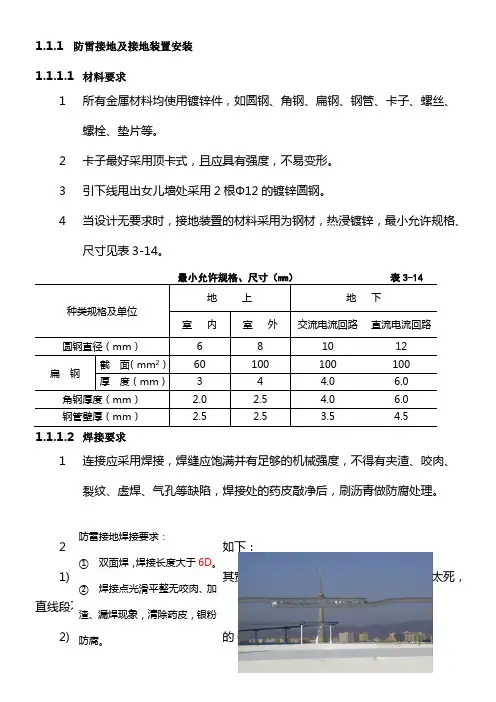

1 . 1 . 1 1.1.1.1材料
1
防雷接地及接地安装要求镀锌件用于所有金属材料，如圆钢、角钢、扁钢、钢管、夹子、螺钉、螺栓、垫片等。

2 3 4
夹最好使用顶夹，且应具有强度，不易变形引下线用两根φ12镀锌圆钢从女儿墙中抛出。

当不需要设计时，接地装置应由钢制成并热浸镀锌。

最小允许规格和尺寸如表3-14所示。

最小允许规格、尺寸(mm)表3-14上、下地面和DC电流回路圆钢直径(mm) 6 8 10 12截面(mm2) 60 100 100 100扁钢厚度(mm) 3 4 4.0 6.0角钢厚度(mm) 2.0 2.5 4 .06.0钢管壁厚(mm)2 . 52 . 53 . 54 . 5 1.1.1.2焊接要求1
连接焊缝涂层敲干净后，刷沥青进行防腐处理。

防雷接地焊接要求:①双面焊接，焊接长度大于6D(2)焊接点光滑平整无咬肉、夹渣、渗漏现象，清除涂层，防银粉腐蚀镀锌圆钢双面焊接采用搭接焊时，焊接长度应如下:1)镀锌扁钢的焊接长度不应小于其宽度的2倍，且至少应焊接三面。

煨弯不得过死，直段不得有明显弯曲，并应直立2)镀锌圆钢焊接长度为其直径的6倍，且应双面焊接3)镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍4)镀锌扁钢焊接在镀锌钢管(或角钢)上时，为了保证连接可靠，除了在接触部位的两侧进行焊接外，扁钢本身应弯曲成弧形(或直角)并焊接在钢管(或
角钢)上
5)扁钢接地线为T形焊，暗敷设可采用扭搭接焊或采用T形焊和辅助焊件，为保证搭接焊长度，明敷设采用90度垂直弯曲搭接焊
6)每种焊接方法应保证在同一工程的焊接处有相同的搭接长度，特别是开放式安装方法，这是严格要求的。

1.1.1.3接地装置
1
人工接地体
1)应为角钢或圆钢，长度不小于2.5m，间距不小于5m，顶部成锐角。

2)埋设时，应挖深0.8 ~ 1m、宽0.5m的沟槽，沟槽顶部宽，底部窄。

打桩时，应采取措施防止接地角钢或圆钢开裂。

接地体应垂直设置，无偏差，顶部为600毫米；在地面上。

3)接地体应焊接，并用镀锌扁钢连接。

扁钢应放在一边。

与接地体连接的位置应距接地体顶部100毫米。

焊接应符合上述条款的要求，连接长度应足够长。

4)接地体的埋设位置离建筑物不应小于1.5m。

如遇垃圾灰，应分层换土夯实。

5)当接地装置必须埋在建筑物出入口或人行道小于3m时，应在接地装置上铺设均匀压力带法或50-90mm沥青层，其宽度应超过接地装置2m。

2
自然接地体
1)采用防水楼板钢筋或深基础作为接地体，楼板钢筋应按设计要求
搭接焊接；
2)搭接焊柱中的两根相邻或对角钢筋和底部钢筋，并用颜色代码标记柱中的主筋。

颜色代码应与同一单位工程中土木工程中使用的颜色代码一致并有所区别1.1.1.4接地干线
1
室外接地干线敷设
室外接地干线敷设在沟内，回填土应夯实但不需要夯压，端部高出地面500mm，以便连接导线
2
室内接地干线明敷
1)室内接地干线大部分明敷，但一些与设备相连的支线可通过地面埋入混凝土中
2)明敷设的接地线不应妨碍设备的拆除和维护
3)接地线应水平或垂直敷设，或沿建筑物表面平行敷设，不得有任何起伏和弯曲。

4)当接地线沿建筑物墙壁敷设时，接地干线离地面不小于200毫米，离墙壁不小于10米。

支架之间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m
5)接地干线应平直敷设，水平度和垂直度允许偏差为2/1000，但总长度不得超过10m。

拐角处接地干线的弯曲半径不得小于扁钢宽度的2倍。

6)明敷设的接地线表面应涂黑色油漆，油漆应均匀无遗漏，但接地
夹和接地端子不得涂油如果由于建筑物的设计而涂上其他颜色，则应在接缝和分支处涂上两条各宽150毫米的黑色带，间距为150毫米
7)穿墙时，应保护套管，穿越伸缩缝时应对热管进行补偿。

8)在室内接地干线上每隔10m安装一个接地端子9)通向建筑物入口的接地线应标有黑色接地标志使用建筑主筋作为引下线时，1.1.1.5引下线安装
1
引下线隐蔽安装
应符合下列要求:主筋截面积不小于90mm2，每根引下线不少于2根主筋；
①当结构主筋为锥形螺纹连接时，不需要焊接。

当结构主筋作为防雷接地引下线时，采用
①双面焊接，焊接长度为6D(2)当接地引下线为墙主筋时，
应采用内外主筋2)主筋搭接要求接地线焊接，当主筋采用压力埋弧焊时，(3)接地引下线为支柱主筋，应采用对角两根主筋对焊、冷挤压时接头不能跨接
引下线扁钢不得小于25 * 4毫米，圆钢直径不得小于12毫米3) 4)引下线隐蔽在现浇混凝土墙内时，不得进行防腐处理，焊接应符合规范要求
5)露天安装的引下线应远离建筑物的入口和行人容易到达的地方，以避免危险。

6)每栋建筑至少有2个引下线(投影小于50m2的建筑除外)。

防雷引下线最好位于对称位置。

引下线之间的距离不应超过20m。

当超过20m时，应在中间引入额外的引下线。

7)柱内主筋用不小于φ 12的镀锌圆钢焊接在屋面避雷网上。

2
引下线外露
1)引下线垂直允许偏差为2/1000
2)引下线必须平直敷设，弯曲度不应小于90度也不会被弯成死角。

3)引下线除设计要求外，镀锌扁钢不得小于48mm2，镀锌圆钢直径不得小于8mm
4)在接地线地面以上2m处放置保护管。

保护管不应由金属管制成，应采用镀锌角钢组装，以避免涡流，防止雷电流顺利通过。

1.1.1.6断线夹或测试点
1
防雷引下线。

接地体应配有断路夹或测试件，数量按图。

如无要求，则按以下规定执行:
1)当建筑物和构筑物中只有一套接地体时，不得使用断线夹，但应设置测试点。

2)当建筑物和构筑物使用多组接地体时，每组接地体应配备一个断路夹。

3)隔离夹或设置接地点的部分不应影响建筑物的外观，并应便于测试。

隐蔽到地面的设置时间距离为0.5m，开放到地面的设置时间距离为1.8m
防雷接地测试点的安装:①预留箱和盖板应专门设计，标识应清晰、永久(2)安装位置应美观、方便、易于操作，高度为0.5m
+
2分线夹暗盒应干净且呈方形，最好是均匀预制的镀锌件，螺栓直径不得小于10毫米，并加镀锌垫圈、弹簧垫，同时加盒盖并做接地标记
1.1.1.7避雷网(均压环)
1
避雷网
1)避雷网应平直牢固，不应有扭曲现象，距建筑物表面的距离应一致，平整度每隔2m，检查允许偏差为2/1000，但总长度不得超过8 mm 2)避雷线的弯曲度不小于90度，弯曲半径不小于圆钢直径的10倍。

屋顶避雷带:
①避雷带应安装高度为每米100毫米的支架，转角为0.5米，并用专用镀锌卡子固定
(2)避雷线应以尽可能大的弯曲半径弯曲。

③建筑物伸出的金属物体应做防雷连接
3)避雷线采用扁钢时，截面积不小于48mm2，圆钢时，直径不小于8mm。

4)避雷网支架高度为100 ~ 200 mm，支点间距不应大于1m，距转角
处中心300mm处设置支架，支架应具有机械强度，不易变形
5)如遇变形缝应煨弯补偿，煨弯造型应处处一致6)建筑物屋顶上的金属突出物，如金属旗杆、通风管、金属檐槽、铁梯、冷却水塔、电视天线、风扇、烟囱、广告牌等。

必须与防雷网络焊接成一体。

屋顶避雷带与突出金属连接:①避雷带安装高度每米100毫米支架，转角0.5米，专用镀锌卡子
(2)避雷线应以尽可能大的弯曲半径弯曲。

③水泥捻制的金属管应采用跨接线焊接
④建筑物伸出的金属物体应做防雷连接
7)人的屋顶应尽可能用接地线覆盖。

不适合在桥墩上安装避雷线。

要接地的金属部件应在屋顶的绝缘层上覆盖镀锌圆钢
8)通气管的接地应采用镀锌圆钢焊接，不宜带箍夹紧。

从
9)屋顶伸出的所有管段应使用接地线焊接。

①建筑物伸出的金属物体应做防雷连接:大型金属物体冷却塔及其他部件需做两次连接，不能焊接的部件用专用接地螺钉压接。

10)对于体积大、各种金属部件连接困难的设备，如风机风管、水塔、大型设备等，最好使用避雷针。

避雷针采用镀锌钢管时，管壁厚度不得小于3 mm，针尖应搪锡，垂直安装固定牢固。

11)建筑物外轮廓线上的室外彩灯应低于避雷网30毫米2
均压环
1)建筑应根据设计要求设置均压环高度。

如无要求，应在建筑物内壁周围制作均压环，间距大于30m。

结构圈梁中的主筋或主筋应与预先准备好的约200mm的连接钢筋头焊接，并与主筋中的引下线整体焊接。

当建筑物的柱通过连接(绑扎或焊接)与圈梁连接时，不应提供额外的均压环。

2)从环梁上的金属门窗洞口，预留约200毫米的连接钢头或角铁，以与金属门窗接地
3)金属门窗、栏杆、扶手等金属部件的预埋焊接点。

外檐不少于2个，与均压环焊接成一体。

4)铝和钢门窗用均压环连接。

加工门窗时，应根据需要抛出2条铝带或300毫米镀锌扁钢。

如果超过3m，压接或焊接需要3个接头。
