怎么判断贴片场效应管和贴片三极管

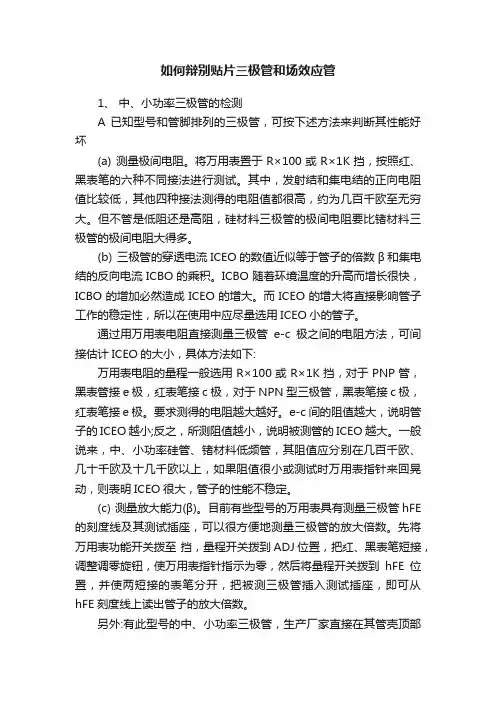

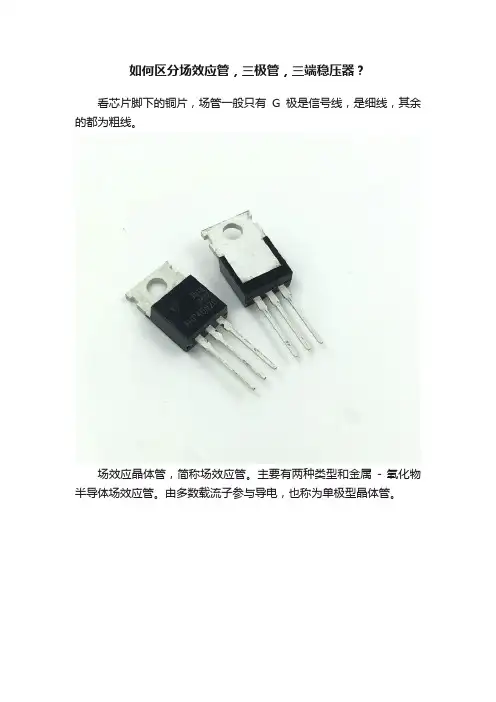

如何区分场效应管，三极管，三端稳压器？看芯片脚下的铜片，场管一般只有G极是信号线，是细线，其余的都为粗线。

场效应晶体管，简称场效应管。

主要有两种类型和金属- 氧化物半导体场效应管。

由多数载流子参与导电，也称为单极型晶体管。

它属于电压控制型半导体器件。

具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。

其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP 和NPN两种。

三端稳压管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。

稳压管在反向击穿时，在一定的电流范围内（或者说在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，因而广泛应用于稳压电源与限幅电路之中。

万用表测量晶体管：场效应管、可控硅、三极管外形很相似，一般都只能以型号来区分，如型号不清则可试试用万用表测量电极间电阻大小方法来区别。

一，三极管。

因为三极管的基极对其它两极都是一个PN结，当你用表循环测量到某个电极对其它两极都能呈现出低阻或高阻时，那么基本可以断定这是三极管。

而其它两种管子都不具有这样的特性。

二，场效应管。

此管的源极与漏极常可以互换使用，而且两极间呈现电阻性，用表笔正反测量这两极电阻差别不大，而其它两种管子却没有这样的现象。

三，可控硅。

四层器件，阳极与阴极间有两只反向PN结，用表测量电阻极大；只有门极与阴极是PN结，正反间电阻相差很大；只要电极间符合这个现象的，那就是可控硅了。

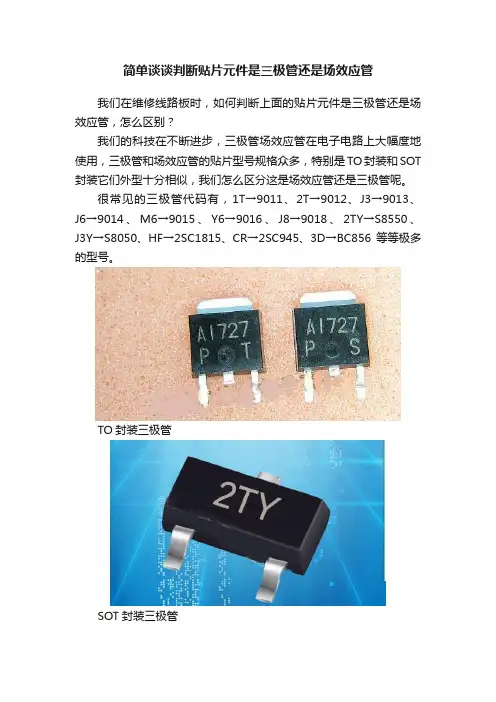

简单谈谈判断贴片元件是三极管还是场效应管
我们在维修线路板时，如何判断上面的贴片元件是三极管还是场效应管，怎么区别？
我们的科技在不断进步，三极管场效应管在电子电路上大幅度地使用，三极管和场效应管的贴片型号规格众多，特别是TO封装和SOT 封装它们外型十分相似，我们怎么区分这是场效应管还是三极管呢。

很常见的三极管代码有，1T→9011、2T→9012、J3→9013、J6→9014、M6→9015、Y6→9016、J8→9018、2TY→S8550、J3Y→S8050、HF→2SC1815、CR→2SC945、3D→BC856等等极多的型号。

TO封装三极管
SOT封装三极管
贴片场效应管，在电路主要起信号放大或开/关作用，从内部结构分N沟道和P沟道，封装形式较多，其中“G”代表栅极，“S”代表源极，“D”代表漏极。

场效应管输入阻抗很高，常用于多级放大器输入级、可以做恒流电源、电子开关等。

怎么去区分贴片三极管还是贴片场效应管，SOT封装由于它们外形相似，元件号都均以字母表示。

(1)根据晶体管丝印代码查询贴片晶体管资料去确定它的类型。

再就是从电路连接特点区分，场效应管是电压控制元件，但时推断选用的是三极管应注意，如彩电中的电源待机控制。

SOT封装效应管
TO封装场效应管
(2)用万能表测量
针式表使用Rx1K档，测量任意二脚如出现2次3一6K阻值，反
向无穷大表明是三极管。

将数字万用表调到二极管档，任意两脚正反向压降出现1次0.6Ⅴ说明为场效应管。

如何定性判断场效应管、三极管的好坏？
场效应管和三极管的相同点就是都为半导体器件，并且都可以作为信号的放大和电子开关使用，既然都是半导体器件，那么其内部也都会有PN结的存在，而且大多数的损坏都表现为击穿，所以只要会测二极管，就可以测量这两种的好坏了，下面我们来看具体方法。

三极管的测量方法
我们可以将三极管看做是两个背靠背或面对面的二极管，使用数字万用表的二极管档位依次测量两个PN结就可以测出损坏了。

1.将数字万用表打至二极管档位，红黑表笔分别接触基极和集电极，正反测量只有一组读数则为正常。

否则为集电结击穿。

2.再将红黑表笔分别接触基极和发射极，正反测量只有一组读数为正常，否则为发射结击穿。

并且这个读数和第一步中的读数差不多大小为正常，如果偏差过大则视为性能不良。

3.红黑表笔分别接集电极和发射极，不管正反测量都没有读数显
示为正常，否则为损坏。

场效应管测量方法
场效应管和三极管一样同样有三个电极，分别为栅极、源极和漏极，使用数字万用表的200K电阻档位，分别测量每两个管脚的阻值，当有两个管脚的正反阻值差不多大小时，这两个即为源极和漏极，其余一脚为栅极。

下面我们以N沟道场效应管为例，来看下测量方法（测量前需短路放电）。

1.将万用表置于二极管档位，红黑表笔正反接源极和漏极，只有一组显示数值为正常，正反都有数值显示且很小说明漏源击穿。

2.将红表笔接漏极，黑表笔接源极，没有读数显示为正常，此时黑表笔不动，红表笔碰触一下栅极（栅源充电），然后再接回漏极，此时会有读数显示（漏源导通），且数值应该越来越大为正常。

3.将三个管脚短路放电，再用红表笔接漏极，黑表笔接源极，此时没有数值显示为正常。

三极管三极管大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极.二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

场效应管和三极管的区别以及生产厂家介绍相信很多初学者在进行电路设计时，都曾经遇到过一个选择难题：三极管和场效应管选哪个更好一些呢？其实无论是三极管还是场效应管，它们都有自己的优势，也有各自的弊端，在今天的文章中，华强北IC代购网将会对这两种管子的优缺点和区别，展开简要分析。

场效应管和三极管工作原理区别尽管场效应管和三极管功能相近，场效应管也是由三极管衍生出来的，但是两者的工作原理是有所区别的。

具体如下：1、三极管是双极型管子，即管子工作时内部由空穴和自由电子两种载流子参与；2、场效应管是单极型管子，即管子工作时要么只有空穴，要么只有自由电子参与导电，只有一种载流子；3、三极管输入阻抗小，场效应管输入阻抗大；4、有些场效应管源极和漏极可以互换，三极管集电极和发射极不可以互换。

场效应管和三极管的应用区别就目前三极管和场效应管的应用情况来看，它们两者主要有以下四种区别：1、三极管是用电流控制，场效应管属于电压控制；2、从成本上看，三极管要比场效应管便宜；3、在功耗方面，与场效应管相比，三极管损耗更大一些；4、最后一种区别就是两者的驱动能力不同，由于场效应管常用应用在开关电路上，因此场效应管的驱动能力要比三极管的好。

相关参数比较表生产厂家介绍1、ROHMRohm是在系统LSI以及最新半导体技术是首屈一指的主导企业，以“用不坏的零件”为目标，实现了世界最高质量和可靠性。

产品包括大规模集成电路、模块、光学元件、模块组件、分立元件、无源元件等。

2、Toshiba东芝半导体，拥有先进的加工技术，高精度的产品开发能力以及对全球客户在宽带设备销售方面的经验，将东芝定位于全球半导体市场的持续领导地位。

产品齐全,公司经营主要有TLP光藕系列。

3、ON Semiconductor安森美半导体(ON Semiconductor，其高能效电源和信号管理、逻辑、分立及定制方案阵容，帮助客户解决他们在汽车、通信、计算机、消费电子、工业、LED照明、医疗、军事/航空及电源应用的独特设计挑战。

场效应管的判别一、用指针万用表1.结型场效管的判别将万用表置于RXlk档，用黑表笔接触假定为栅极G管脚，如图，：然后用红表笔分别接触另两个管脚。

若阻值均比较小(约5'--10欧)，再将红、黑表笔交换测量一次。

如阻值均很大，属N沟道管，且黑表接触的管脚为栅极G，说明原先的假定是正确的。

同样也可以判别出P 沟道的结型场效应管。

2.金属氧化物场效应管的判别(1)栅极G的判定用万用表Rxl00挡，测量功率场效应管任意两引脚之间的正、反向电阻值，其中一次测量中两引脚电阻值为数百欧姆，这时两表笔所接的引脚是D极与S极，则另一引脚未接表笔为G 极。

(2)漏极D、源极S及类型的判定用万用表RxlokD,挡测量D极与S极之间正、反向电阻值，正向电阻值约为0.2x10kfl，反向电阻值在(5—∞)x10kfl。

在测反向电阻时，红表笔所接引脚不变，黑表笔脱离所接引脚后，与G极触碰一下，然后黑表笔去接原引脚，此时会出现两种可能：若万用表读数由原来较大阻值变为零，则此时红表笔所接为S极，黑表笔所接为D极。

用黑表笔触发G极有效(使功率场效应管D极与S极之间正、反向电阻值均为012)，则该场效应管为N沟道型。

若万用表读数仍为较大值，则黑表笔接回原引脚不变，改用红表笔去触碰G极，然后红表笔接回原引脚，此时万用表读数由原采阻值较大变为0，则此时黑表笔所接为S极，红表笔所接为D极。

用红表笔触发G，极有效，该场效应管为P沟道型。

(3)金属氧化物场效应管的好坏判别用万用表Rxlkll挡去测量场效应管任意两引脚之间的正、反向电阻值。

如果出现两次及两次以上电阻值较小(几乎为0xkll)，则该场效应管损坏；如果仅出现一次电阻值较小(一般为数百欧姆)，其余各次测量电阻值均为无穷大，还需作进一步判断。

用万用表Rxlkfl挡测量D极与S极之间的正、反电阻值。

对于N沟道管，红表笔接S极，黑表笔先触碰G极后，然后测量D极与S极之间的正、反向电阻值。

用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。

反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。

但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。

注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。

但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。

其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。

（2）也可以用舌尖舔住栅极，现象同上。

三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。

现在锗合金管已经少见了。

这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。

4.极管和场效应管的比较可以归纳以下几点：一、在三极管中，空穴和自由电子都参与导电，称为双极型器件，用BJT表示；而场效应管只有多子导电，称为单极型器件，用FET表示。

由于多子浓度不受外界温度、光照、辐射的影响，在环境变化剧烈的条件下，选用FET比较合适。

这也就是我们通常所说的场效应管比较稳定的原因。

二、在放大状态工作时，三极管发射结正偏，有基极电流，为电流控制器件，相应的输入电阻较小，约103Ω；FET在放大状态工作时无栅极电流，为电压控制器件，输入电阻很大，JFET的输入电阻大于107Ω，MOS管的输入电阻大于109Ω。

三、场效应管的源极和漏极在结构上对称，可以互换使用(但应注意，有时厂家已将MOS 管的源极与衬底在管内已经短接，使用时就不能互换)。

对耗尽型MOS管的VGS可正、可负、可为零，使用时比较灵活。

三极管的集电极和发射极一般不能互换使用。

四、在低电压小电流状态下工作时，FET可作为压控可变线性电阻器和导通电阻很小的无触点电子开关。

五、MOS管工艺简单，功耗小，适合于大规模集成。

三极管的增益高，非线性失真小，性能稳定。

在分立元件电路和中、小规模集成电路中，三极管仍占优势。

六、三极管的转移特性(ic-vbe的关系)按指数规律变化，场效应管的转移特性按平方规律变化，因此场效应管的非线性失真比三极管的非线性失真大。

七、场效应管的三种基本组态电路(共源、共漏和共栅)可以对照三极管的共发、共集和共基电路，由于场效应管的栅极无电流，所以输入电阻R'i≈∞。

跨导gm比三极管的小一个数量级，gm我们可以用转移特性求导得到.三极管的一些特殊用法扩流把一只小功率可控硅和一只大功率三极管组合，就可得到一只大功率可控硅，其最大输出电流由大功率三极管的特性决定，见附图1。

图2为电容容量扩大电路。

利用三极管的电流放大作用，将电容容量扩大若干倍。

这种等效电容和一般电容器一样，可浮置工作，适用于在长延时电路中作定时电容。

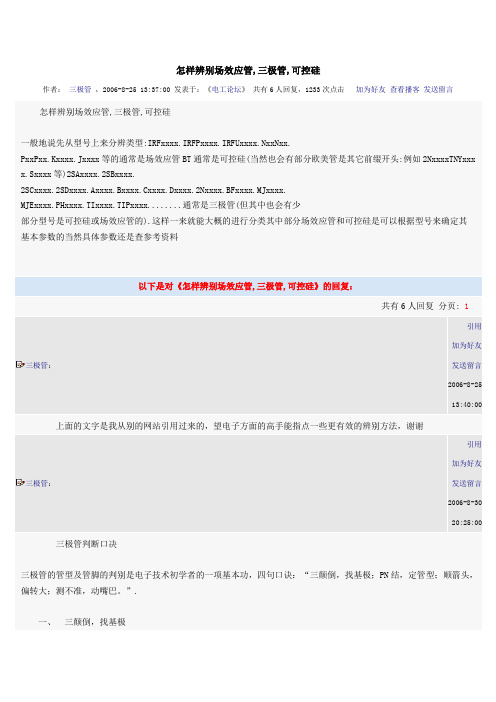

怎样辨别场效应管,三极管,可控硅作者：三极管，2006-8-25 13:37:00 发表于：《电工论坛》共有6人回复，1233次点击加为好友查看播客发送留言怎样辨别场效应管,三极管,可控硅一般地说先从型号上来分辨类型:IRFxxxx.IRFPxxxx.IRFUxxxx.NxxNxx.PxxPxx.Kxxxx.Jxxxx等的通常是场效应管BT通常是可控硅(当然也会有部分欧美管是其它前缀开头:例如2NxxxxTNYxxx x.Sxxxx等)2SAxxxx.2SBxxxx.2SCxxxx.2SDxxxx.Axxxx.Bxxxx.Cxxxx.Dxxxx.2Nxxxx.BFxxxx.MJxxxx.MJExxxx.PHxxxx.TIxxxx.TIPxxxx........通常是三极管(但其中也会有少部分型号是可控硅或场效应管的).这样一来就能大概的进行分类其中部分场效应管和可控硅是可以根据型号来确定其基本参数的当然具体参数还是查参考资料以下是对《怎样辨别场效应管,三极管,可控硅》的回复：共有6人回复分页: 1三极管：引用加为好友发送留言2006-8-2513:40:00 上面的文字是我从别的网站引用过来的，望电子方面的高手能指点一些更有效的辨别方法，谢谢三极管：引用加为好友发送留言2006-8-3020:25:00 三极管判断口决三极管的管型及管脚的判别是电子技术初学者的一项基本功，四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”.一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。

但由于体积小，故型号或数值不可能完全标出，只能用代码表示。

下面向读者简要介绍几种贴片元件的识别方法。

一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。

标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。

如果阻值小于10Ω，则以“R”表示Ω。

举例见表1。

2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。

其中字母表示电阻值的前两位有效数字。

(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。

举例如表3所示。

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。

二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。

一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。

贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。

其中字母表示容量的前两位数字，详见表4。

后面的数字则表示在前面二位数字的后面再加多少个“0”。

单位“pF”。

举例见表5。

2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。

其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。

例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。
