阿贝折射仪2wa-j操作说明

2WA-J 阿贝折射仪使用说明书一、仪器用途2WA-J阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n f-n C的仪器（其中以测液体为主），如仪器上接恒温器，则可测定温度为0°~70℃内的折射率n D。

折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。

本仪器能测出蔗糖溶液内含糖量浓度的百分数（0~95%，相当于折射率为1.333~1.531）。

故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。

二、仪器规格测量范围：n D n D 1.3000~1.7000测量准确度（n D）±0.0002仪器质量： 2.6㎏仪器体积：100×200×240mm三、仪器工作原理间简述折射仪的基本原理即为折射定律：n1sinθ1= n2sinθ2，n1、n2为交界面的两侧的两种介质的折射率, θ1为入射角，θ2为折射角（图A）图A 图B 若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理（图B）。

在图C（中），当不同角度光线射入BA面时，其折射角都大于ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，如图C（右）所示明暗分界处即为临界角的位置。

设待测物体的折射率为n，折射棱镜的折射率为n1，如图C（左）所示。

若n1＞n，根据折射定律,沿BA掠射的光线经AB面折射后以全反射临界角α进入折射棱镜，然后以折射角i从AC面出射至空气中。

以这条光线为界，所有入射角小于90°的入射光线经AB面折射后的折射角都小于α临界角，且均在这条光线的下方，所有入射角大于90°的人射光线被棱镜的金属外套挡住，不能进入折射棱镜。

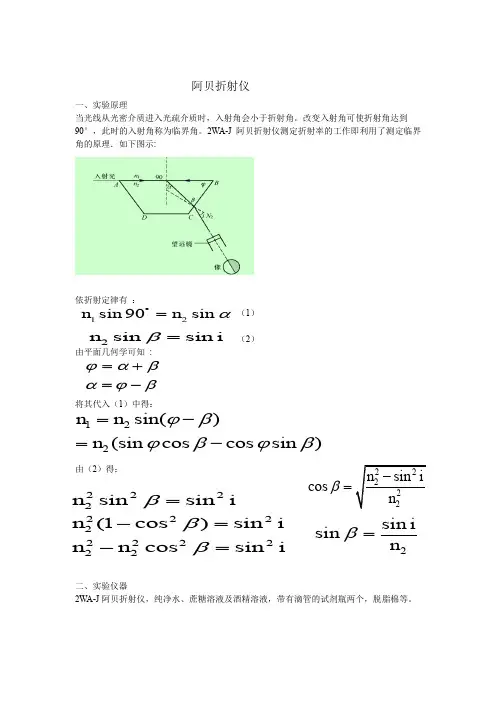

阿贝折射仪一、实验原理当光线从光密介质进入光疏介质时，入射角会小于折射角。

改变入射角可使折射角达到 90°，此时的入射角称为临界角。

2WA-J 阿贝折射仪测定折射率的工作即利用了测定临界角的原理．如下图示:依折射定律有 ： （1）（2）由平面几何学可知 :将其代入（1）中得：由（2）得：二、实验仪器2WA-J 阿贝折射仪，纯净水、蔗糖溶液及酒精溶液，带有滴管的试剂瓶两个，脱脂棉等。

12sin 90sin n n α︒= 2sin sin n iβ=ϕαβ=+αϕβ=-122sin()(sin cos cos sin )n n n ϕβϕβϕβ=-=-22222222222222sinsin (1cos )sin cos sin n in i n n iβββ=-=-=22222sin cos n inβ-=2sin sin inβ=仪器的光学部分由望远镜系统二个部分组成1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10.反光镜11.刻度板12.聚光镜阿贝折射仪进光棱镜（1）与折射棱镜（2）之间有一微小均匀的间隙,被测液体就放在此空隙内.当光线（自然光或白炽光）射入进光棱镜（1）时便在其磨砂面上产生漫反时，使被测液层内有各种不同角度的入射光，经过折射棱镜（2）产生一束折射角均大于临界角Ⅰ的光线.由摆动反射镜（3）将此束光线射入消色散棱镜组（4），此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散.再由望远镜（5）将此明暗分界线成象于分划板（7）上，分划板上有十字分划线，通过目镜（8）能看到如图五上半部所示的象。

光线经聚光镜（12）照明刻度板（11），刻度板与摆动反射镜（13）连成一体，同时绕刻度中心作回转运动。

通过反射镜（10），读数物镜（9），平行棱镜（6）将刻度板上不同部位折射率示值成象于分划板（7）上。

WYA（2WAJ）阿贝折射仪⏹仪器用途此仪器可用来对透明或半透明固体和液体物质的折射率，平均色散和部分色散进行快速精确地测定（即能测定706.5nm、656.3nm、589.3nm、546.1nm、486.1nm、435.8nm、434.1nm和404.7nm等八种常用波长的折射率）。

当光学玻璃牌号已知可以很快地测得其折射率，这些数据对光学仪器的设计和制造是极为有用的。

一般仪器在测量试样折射率时需要有一定大小，而此仪器利用精确配制浸液法可求得最小试样的折射率，对保护被测试样是尤为重要的。

由于此仪器基于折射定律的原理，所以被测试样折射率不受仪器棱镜折射率的限制。

这在光学玻璃厂中进行新品试制特别有用。

因为仪器的测量精度为5×10-5所以可对材料进行高温热处理后的折射率变化进行测定。

综合上述各点，此仪器是光学玻璃厂、光学仪器厂以及其他有关科研单位，高等院校必备仪器之一。

⏹主要技术参数和规格1.测量范围（n D）：固体：1.30-1.95液体：1.30-1.702.测量精度：5×10-53.V棱镜折射率：固体测量有nOD1=1.75nOD2=1.65nOD3=1.51液体测量有nOD4=（1.51）4.望远镜放大倍数：5×读数系统放大倍数：25×5.读数度盘最小格值：10’6.测微尺最小格值：0.05’7.仪器重量：11kg8.仪器体积：376×230×440mm9.木箱重量：6kg10.木箱体积：420×270×500mm⏹使用与操作方法准备和校验：●样品制备：a)用准确直角法法定时：取待测材料一块，割成直角棱镜，其直角边约20mm，厚约20mm，（如材料尺寸不够时，应用直角边至少大于8.5mm，厚度大于11mm）直角的准确度为90˚±1’，二直角面只须要细磨即可，但为了便于检查直角精度，应将一面抛光。

b)用一对样品法测定时：取待测材料割成二块直角棱镜，其大小与准确直角法相同，每块直角加工精度为90˚±10’，然后将两直角合并在一起研磨即可，试样的表面只须经过细磨，不必抛光。

阿贝折射仪操作指导书导言阿贝折射仪是一种常用的光学仪器，用于测量物质的折射率。

本文档将为您提供阿贝折射仪的操作指导，包括仪器的组装、校准和使用方法。

请在使用前仔细阅读本文档，并按照指导进行操作。

一、仪器组装1.1 仪器清单在开始组装前，请确保已获得以下所有零件：- 主体：包括测量室、灯源室、观察室和刻度盘等部分。

- 光源：通常为白炽灯或汞灯。

- 试样夹：用于固定待测样品。

- 放大镜：用于观察和测量刻度盘上的读数。

- 电源线：连接电源，供给电力。

- 光学滤光片：用于过滤光源发出的不需要的波长。

- 遮光罩：用于遮挡多余的光线。

- 其他配件：根据具体型号可能还有其他配件，请根据说明书进行确认。

1.2 仪器组装步骤1. 将主体部分放在整洁的工作台上。

2. 将光源插入灯源室，并确保固定牢固。

3. 将试样夹装置插入测量室，并固定好待测样品。

4. 将放大镜插入观察室，调整合适的位置。

5. 连接电源线，并将其插入电源插座。

二、仪器校准2.1 背景校准在进行实际测量之前，需要进行背景校准，以消除环境因素对测量的影响。

1. 打开仪器电源，确保光源已经完全预热。

2. 将遮光罩放置在光源前方，避免外界光线的干扰。

3. 转动刻度盘，直到观察室中的刻度盘上的图案清晰可见。

4. 通过观察室中的放大镜，调整刻度盘上的背景图案，使其完全清晰。

2.2 折射率校准在进行真正的折射率测量前，需要对仪器进行折射率校准。

1. 准备参考样品，一般为具有已知折射率的透明物质。

2. 将参考样品放在试样夹中，并确保夹子固定牢固。

3. 通过观察室中的放大镜，读取刻度盘上的参考样品的折射率值。

4. 将读取的参考样品折射率值与已知值进行比较，进行校准，直到两者基本一致为止。

三、仪器使用3.1 样品准备在进行折射率测量前，需要准备待测样品。

1. 将待测样品准确地放入试样夹中，并固定好。

2. 确保样品表面干净，没有污渍或气泡的干扰。

3.2 折射率测量1. 打开仪器电源，等待光源完全预热。

阿贝折射仪使用方法1.预热阿贝折射仪：将阿贝折射仪接通电源，待其达到稳定工作状态，通常需要预热15-30分钟。

2.调节测量室温度：使用温度控制器调节阿贝折射仪的测量室温度，通常将其设定为20摄氏度。

3.准备样品：选择需要测量折射率的样品，通常液体样品用供液笔或小瓶装，固体样品用切片或粉末状。

4.校准：放入一个已知折射率的标准样品，通过调节阿贝折射仪上的读数调节旋钮，使得读数与标准样品的折射率一致。

通常使用具有已知折射率的液体作为标准样品。

5.测量样品：将待测样品放入样品槽，轻轻调节阿贝折射仪上的读数调节旋钮，使得读数在刻度盘上对准。

6.读取折射率：通过阿贝折射仪上的读数盘上的刻度，即可读取出样品的折射率。

7.清洁样品槽：使用清洁纯净的溶剂，将样品槽彻底清洗干净，以免影响下一次的测量。

8.关闭仪器：使用完毕后，关闭阿贝折射仪的电源。

需要注意的是，在使用阿贝折射仪时，应保持仪器的稳定温度和湿度，以及使用干净的样品槽和仪器表面，以避免影响测量结果的精确度。

同时，还需注意使用范围内的样品，避免使用过大或过小的样品。

在进行阿贝折射仪的测量时1.温度湿度的影响：阿贝折射仪的工作温度一般设定在20摄氏度，但如果环境温度较高，可以提前调节至30摄氏度，然后再调节至20摄氏度，以保证测量的准确性。

2.遮光：阿贝折射仪测量时，应将光线射入样品后，使用遮光罩遮挡光源，以免干扰测量结果。

3.刻度的读取：在读取刻度盘上的读数时，应将眼睛与读数的刻度盘垂直，并将目光对准刻度的底部，这样读数更加准确。

4.校准：在校准时，需要选取与待测样品折射率接近的标准样品，并进行精确调节，保证校准的准确性。

5.重复测量：为了获得更精确的测量值，可以重复测量多次，然后取平均值作为最后的测量结果。

总之，阿贝折射仪具有使用简单、测量快速、精度较高等特点，但在使用过程中需要注意仪器的稳定性、样品的选择和准备，以及环境条件的控制，才能获得准确可靠的测量结果。

阿贝折射仪使用说明(最全) 大家好，今天我要给大家详细介绍一下阿贝折射仪的使用方法。

我们要明确阿贝折射仪的用途，它是一种用来测量液体或气体的折射率的仪器，广泛应用于化工、制药、食品等行业。

那么，阿贝折射仪的使用方法是怎样的呢？接下来，我将从以下三个方面为大家进行详细介绍。

一、准备工作在使用阿贝折射仪之前，我们需要做好一些准备工作。

要确保阿贝折射仪的光学系统和机械系统都处于正常工作状态。

这包括检查光源是否正常、目镜和物镜是否干净、调节焦距等。

我们还需要准备好待测样品。

一般来说，我们可以选择水或纯乙醇作为待测样品。

将样品倒入阿贝折射仪的样品槽中，然后将样品槽盖好，以防污染。

二、测量步骤1. 打开阿贝折射仪电源开关，将光路调至自动聚焦模式。

此时，光路会自动对准样品，使样品表面尽可能平整。

如果光路未对准，可以通过调整样品槽前后位置或旋转样品槽来实现。

2. 观察阿贝折射仪的读数盘，找到一个合适的刻度值。

这个刻度值对应的是待测样品的折射率。

在实际操作过程中，我们可能需要根据实际情况调整聚焦距离，以获得更准确的测量结果。

3. 测量完成后，记得关闭阿贝折射仪电源开关，以节省能源。

还要注意清洁光学系统和机械系统，保持仪器的整洁。

三、注意事项在使用阿贝折射仪的过程中，我们需要注意以下几点：1. 阿贝折射仪的使用环境应保持干燥、清洁。

避免在潮湿、灰尘较多的环境中使用，以免影响测量结果。

2. 在测量过程中，要确保待测样品的质量和形状符合要求。

过于粗糙或形状不规则的样品可能会影响测量结果的准确性。

3. 阿贝折射仪的维护保养非常重要。

定期检查光学系统和机械系统的清洁程度，及时更换损坏的部件，可以保证仪器的长期稳定运行。

通过以上三个方面的介绍，相信大家对阿贝折射仪的使用方法有了更加清晰的认识。

希望大家能够认真学习和掌握这些知识，为自己的科研工作提供有力的支持。

祝愿大家在科研道路上取得更多的成果！。

福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：5.1 准备工作5.1.1 在开始测定前，必须先用蒸馏水或用标准试样校对读数。

如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。

再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。

5.1.2 开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。

（若用乙醚或酒精清洗必须等干后再加入被测液体。

）5.2 测定工作5.2.1 将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。

（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。

5.2.2 调节两反光镜使二镜筒视场明亮。

5.2.3 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。

5.2.4 测量固体时，固体上需有二个互成垂直的抛光面。

测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。

若被测固体的折射率大于1.66，则不应用溴代萘粘固体而改用二碘甲烷。

5.2.5 当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。

5.2.6 测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。

5.2.7 测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率nD 。

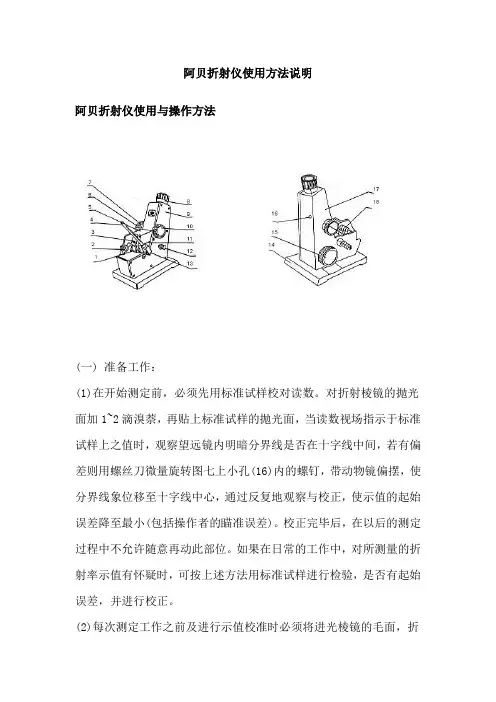

阿贝折射仪使用方法说明阿贝折射仪使用与操作方法(一) 准备工作：(1)在开始测定前，必须先用标准试样校对读数。

对折射棱镜的抛光面加1~2滴溴萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转图七上小孔(16)内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心，通过反复地观察与校正，使示值的起始误差降至最小(包括操作者的瞄准误差)。

校正完毕后，在以后的测定过程中不允许随意再动此部位。

如果在日常的工作中，对所测量的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行校正。

(2)每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚(1：4)的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量精度。

(二) 测定工作：(1) 阿贝折射仪测定透明半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮(10)锁紧，要求液层均匀，充满视场，无气泡。

打开遮光板(3)，合上反射镜(1)，调节目镜视度，使十字线成象清晰，此时旋转手轮(15)并在目镜视场中找到明暗分界线的位置，再旋转手轮(6)使分界线不带任何彩色，微调手轮(15)，使分界线位于十字线的中心，再适当转动聚光镜(12)此时目镜视场下方显示示值即为被测液体的折射率。

(2) 测定透明固体：被测物体上需要有一个平整的抛光面，把进光棱镜打开，在折射棱镜的抛光面上加1~2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。

(3) 测定半透明固体：被测半透明固体上也需要有一个平整的抛光面。

测量时将固体的抛光面用溴代萘沾在折射棱镜上，打开反射镜(1)并调整角度利用反射光束测量，具体操作方法同上。

(4) 阿贝折射仪测量蔗糖内糖量浓度：操作与测量液体折射率时相同，此时读数可直接从视场中示值上半部读出，即为蔗糖溶液含糖量浓度的百分数。

阿贝折射仪操作规程(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--阿贝折射仪操作规程一．使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。

用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用±℃或±℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。

待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。

若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。

(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。

调节消色散补偿器使目镜中彩色光带消失。

再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。

(4)读数:从读数望远镜中读出刻度盘上的折射率数值。

常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过，然后取平均值。

二．阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。

加试样时不能将滴管口触及镜面。

对于酸碱等腐蚀性液体不得使用阿贝折射仪。

(2) 每次测定时，试样不可加得太多，一般只需加2~3滴即可。

(3) 要注意保持仪器清洁，保护刻度盘。

每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。

最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。

(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。

(5) 若待测试样折射率不在~范围内，则阿贝折射仪不能测定，也看不到明暗分界线。

1 目的：建立2WA-J阿贝折射仪标准操作规程。

2 范围：2WA-J阿贝折射仪。

3 责任：化验员。

4 内容：4.1 准备工作：4.1.1 在开始测定前，必须先用标准试样校对读数。

对折射棱镜的抛光面加1～2滴溴代萘，再贴上标准试样的抛光面当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心。

通过反复地观察与校正。

使示值的起始误差降至最小（包括操作者的瞄准误差）。

校正完毕后，在以后的测定过程中不允许随意再动此部位。

如果在日常的测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，4.1.2 每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1:1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量精度。

4.2 测定工作：4.2.1 测定透明，半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。

打开遮光板，合上反射镜，调节目镜视度，使十字线成象清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何彩色，微调手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。

4.2.2 测定透明固体：被测物体上需有一个平整的抛光面。

把进光棱镜打开，在折射镜的抛光面上加1~2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。

4.2.3测定半透明固体：被测半透明固体上也需有一个平整的抛光面。

测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体操作方法同上。

4.2.4 测定蔗糖内糖量浓度：操作与测量液体折射率时相同，此时读数可直接从视场中示值上半部读出，即为蔗糖溶液含糖量浓度的百分数。

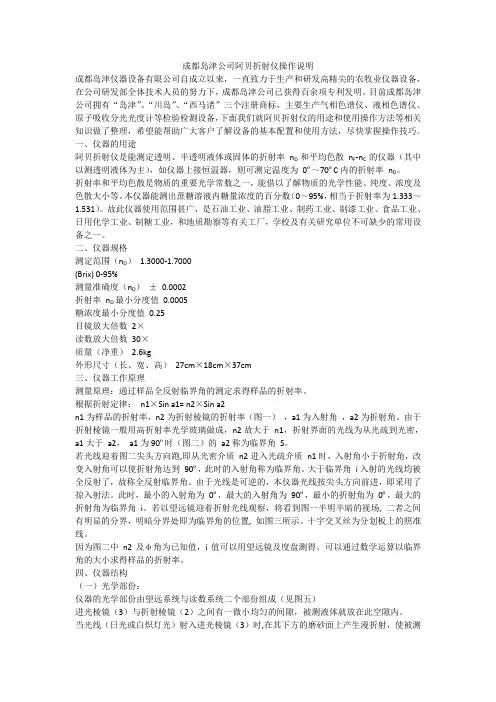

成都岛津公司阿贝折射仪操作说明成都岛津仪器设备有限公司自成立以来，一直致力于生产和研发高精尖的农牧业仪器设备，在公司研发部全体技术人员的努力下，成都岛津公司已获得百余项专利发明。

目前成都岛津公司拥有“岛津”、“川岛”、“西马诸”三个注册商标，主要生产气相色谱仪、液相色谱仪、原子吸收分光光度计等检验检测设备，下面我们就阿贝折射仪的用途和使用操作方法等相关知识做了整理，希望能帮助广大客户了解设备的基本配置和使用方法，尽快掌握操作技巧。

一、仪器的用途阿贝折射仪是能测定透明、半透明液体或固体的折射率n D和平均色散n F-n C的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0º～70ºC内的折射率n D。

折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。

本仪器能测出蔗糖溶液内糖量浓度的百分数（0～95%，相当于折射率为1.333～1.531）。

故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业，和地质勘察等有关工厂，学校及有关研究单位不可缺少的常用设备之一。

二、仪器规格测定范围（n D）1.3000-1.7000(Brix) 0-95%测量准确度（n D）±0.0002折射率n D最小分度值0.0005糖浓度最小分度值0.25目镜放大倍数2×读数放大倍数30×质量（净重）2.6kg外形尺寸（长、宽、高）27cm×18cm×37cm三、仪器工作原理测量原理：通过样品全反射临界角的测定求得样品的折射率。

根据折射定律：n1×Sin a1= n2×Sin a2n1为样品的折射率，n2为折射棱镜的折射率（图一），a1为入射角，a2为折射角。

由于折射棱镜一般用高折射率光学玻璃做成，n2故大于n1，折射界面的光线为从光疏到光密，a1大于a2，a1为90º时（图二）的a2称为临界角S。

阿贝折射仪器操作方法阿贝折射仪是一种常用的光学仪器，用于测量透明样品的折射率。

下面是阿贝折射仪的操作方法，包括准备工作、实验步骤和注意事项。

一、准备工作1. 将阿贝折射仪放置在干燥、无风的实验室环境中，避免外部干扰。

2. 检查仪器是否完好无损，各部件是否齐全。

3. 清洁测量仓内的玻璃表面，确保表面无灰尘、污渍或油脂。

4. 准备好待测样品，并保证其表面干净、平整。

二、实验步骤1. 打开电源开关，启动仪器。

在仪器启动期间，要注意仪器是否正常运行，是否存在异常声音或故障。

2. 校准阿贝折射仪。

先将滑块移动到刻度盘上方，调节刻度盘上的指针，使指针与标尺相切，保证刻度准确。

然后将滑块置于刻度盘下方，以保证仪器的零点准确。

3. 放置待测样品。

先取一小滴高纯度的介质，如甘油或二甲基亚砜，滴在测量仓的底部，然后轻轻将样品放置在介质上。

注意要将样品置于仪器中央位置，并保证正对光源。

4. 观察刻度盘读数。

用目镜对准刻度盘顶部的刻度线，观察刻度盘上的读数。

注意，刻度盘上的读数与实际折射率之间存在一定的换算关系，需要通过仪器的说明书或经验来确定。

5. 零调节。

将物镜移动，使横线重叠在竖线上，再用调整螺旋进行微调，直到横线在竖线上面的阴影和下面的阴影尽可能一致，就认为已经找到了零点。

6. 进行读数。

慢慢转动刻度盘的齿轮，观察到两个阴影重叠在一起的时候停下来，这时读取刻度盘上的读数。

可以反复测量几次，取平均值作为最终的折射率读数。

三、注意事项1. 在操作过程中，要轻拿轻放，避免碰撞仪器和样品，以免损坏。

2. 仪器需要放置在水平台面上，保证仪器的稳定性和准确性。

3. 在进行读数时，要准确对准目镜和刻度盘，避免读数误差。

4. 校准是阿贝折射仪正常工作的基础，应定期进行校准，以确保测量结果的准确性。

5. 注意仪器光路的清洁，避免灰尘和污渍影响测量精度。

6. 使用不同的样品时，要保证样品的质量和性质一致，避免不同样品带来的误差。

阿贝折射仪是一种精密仪器，操作时需要细心、耐心，严格按照操作步骤进行。

阿贝折射仪1.阿贝折射仪的用途阿贝折射仪是可直接用来测量液体的折射率，定量地分析溶液的成分，建言液体的纯度。

阿贝折射仪是测定分子结构的重要仪器，因为折射率与物质内部的分子运动状态有关，所以测定折射率在结构化学方面也是很重要的，比如求算物质摩尔折射率、摩尔质量、密度、极性分子的偶极距等都需要折射率的数据。

阿贝折射仪测定折射率时有许多优点：所需用的样品很少，数滴液体即可进行测量；测量精度高（折射率精确到1×10-4），重现性好；测定方法简便，无需特殊光源设备，普通日光或其他日光即可；棱镜有夹层，可通恒温水流，保持所需的制定温度。

它是物理化学实验室和科研工作中较常用的一种光学仪器。

近年来，随着技术的发展，该仪器也在不断地更新。

2.仪器描述阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。

望远系统。

光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。

当光线（太阳光或日光灯）射入进光棱镜1时便在磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经折射棱镜2产生一束折射角均大于出射角度i的光线。

由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是可获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散。

再由望远镜5将此明暗分界线成像于分划板 7上，分划板上有十字分划线，通过目镜8能看到如图2上部分所示的象。

读数系统。

光线经聚光镜12照明刻度板11（刻度板与摆动反射镜3连成一体．．．．同时绕刻度中心作回转运动）。

通过反射镜10，读数物镜9，平行棱镜6将刻度板上不同部位折射率示值成象于分划板7上(见图2)图1 望远系统读数系统光路图1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10反光镜11.刻度盘12.聚光镜图 1读数镜视场中右边为液体折射率刻度，左边为蔗糖溶液质量分数（锤度Brix）（0-95％，刻度）阿贝折射仪仪器有目前有多种设计方式，这里只介绍两种设计的构造。

阿贝折射仪的操作方法介绍阿贝折射仪是一种用来测量物质的折射率的仪器，它的操作需要一定的技巧和正确的方法。

本文将介绍阿贝折射仪的操作方法，帮助使用者正确操作该仪器。

预备工作在使用阿贝折射仪之前，需要进行一些预备工作，以确保后续操作的顺利进行。

具体步骤如下：1.检查阿贝折射仪的器材是否完好无损，特别是镜筒是否干净无划痕。

2.准备样品液体，将样品液体注入试管中，注意不要过满。

3.预热阿贝折射仪，使其恢复常温，以确保测量数据准确。

操作方法1. 设置阿贝折射仪将阿贝折射仪插到测量管中，待其稳定后，用手指按住镜筒底部，将目镜调至适合自己的眼睛观察位置，同时将折射镜调整至垂直平面。

2. 标定阿贝折射仪在进行折射率测量之前，需要先进行标定以确保准确性。

具体操作如下：1.将测量管中的样品液体加入阿贝折射仪中，调整目镜与折射镜，使两者重合。

2.使折射镜向左旋转一定角度，同时记下目镜标尺上的数值，将旋转角度记为α1，目镜标尺上的数值记为n1。

3.使折射镜向右旋转一定角度，同时记录下目镜标尺上的数值，将旋转角度记为α2，目镜标尺上的数值记为n2。

4.计算标定值，标定值n0为：n0 = (n1+n2)/2 + 0.5(α1-α2)标定值计算完成后，将其记录下来，备用。

3. 测量折射率在完成阿贝折射仪的设置和标定之后，便可以进行折射率的测量了。

1.将待测样品液体加入阿贝折射仪中，调整目镜和折射镜到重合位置。

2.旋转折射镜，观察目镜与测量管间的黑白分明的分界线，记录下分界线对应的目镜标尺的数值，记为n。

3.根据标定值和测量值计算出折射率：n = n0 + Δn其中，Δn为：Δn = n - n0折射率计算完成后，记录下数值，完成折射率测量。

常见问题与解答1.Q：阿贝折射仪如何清洁？A：阿贝折射仪的器材应当用清水或乙醇擦拭，不要使用含有腐蚀性的溶液或化学试剂。

2.Q：阿贝折射仪的使用温度有什么要求？A：阿贝折射仪使用时应当在室温下，避免在高温或低温环境下使用。

N1
当入射光自待测液体中以90°入射时，在折射棱 镜中的折射角就是临界角αc 。该光线再经一次 折射后，进入望远系统的出射角记为i。当入射 光以小于90°的不同角度入射时，所有的出射角 都将大于i。于是望远镜中的视场被分为明暗两 个部分，二者之间的分界线即为临界角所对应的 位置。记待测液体的折射率为n1,折射棱镜ABCD 的折射率为n2，且有n1＜n2。

测定几种常见液体的折射率与平均色散。
实验仪器
2WA-J 阿贝折射仪 纯净水及酒精溶液 进光棱
镜座
带有滴管的试剂瓶两 个
脱脂棉等
色散调节 手轮
折射率刻度 调节手轮
目镜 锁紧手轮 温度计
恒温器接 头
实验原理
当光线从光密介质进入光疏介质时，入射角会小 于折射角。改变入射角可使折射角达到90°，此 时的入射角称为临界角。2WA-J 阿贝折射仪测定 折射率的工作即利用了测定临界角的原理．如下 图示
直接 从分划板上读出测得的折射率值。
实验步骤

• 打开小反光镜，调节反射镜，使两个望远镜视场明亮 ， 调节望远镜系统中的目镜，看清分划板上的刻度线（X型 准线），调节读数望远镜中的目镜，并转动棱镜手轮，看 清刻度值。
• 把棱镜组打开，用酒精将棱镜表面擦洗干净，将被测液体 用干净滴管加在折射棱镜表面上，并将进光棱镜盖上，用 手轮锁紧。要求液层均匀充满视场而无气泡。打开遮光板， 合上反射镜，调节目镜使十字线成像清晰。
cos n22 sin2 i
n22 n22 cos2 sin2 i
则
cos
n22 sin2 i n22
sin sin i n2
将已知的棱镜折射角 及棱镜材料折射率

阿贝折射仪1.阿贝折射仪的用途阿贝折射仪是可直接用来测量液体的折射率，定量地分析溶液的成分，建言液体的纯度。

阿贝折射仪是测定分子结构的重要仪器，因为折射率与物质内部的分子运动状态有关，所以测定折射率在结构化学方面也是很重要的，比如求算物质摩尔折射率、摩尔质量、密度、极性分子的偶极距等都需要折射率的数据。

阿贝折射仪测定折射率时有许多优点：所需用的样品很少，数滴液体即可进行测量；测量精度高（折射率精确到1×10-4），重现性好；测定方法简便，无需特殊光源设备，普通日光或其他日光即可；棱镜有夹层，可通恒温水流，保持所需的制定温度。

它是物理化学实验室和科研工作中较常用的一种光学仪器。

近年来，随着技术的发展，该仪器也在不断地更新。

2.仪器描述阿贝折射仪的光学系统由望远系统和读数系统组成，如图1所示。

望远系统。

光线进入进光棱镜1与折射棱镜2之间有一微小均匀的间隙，被测液体就放在此空隙内。

当光线（太阳光或日光灯）射入进光棱镜1时便在磨砂面上产生漫反射，使被测液层内有各种不同角度的入射光，经折射棱镜2产生一束折射角均大于出射角度i的光线。

由摆动反射镜3将此束光线射入消色散棱镜组4，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是可获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散。

再由望远镜5将此明暗分界线成像于分划板 7上，分划板上有十字分划线，通过目镜8能看到如图2上部分所示的象。

读数系统。

光线经聚光镜12照明刻度板11（刻度板与摆动反射镜3连成一体．．．．同时绕刻度中心作回转运动）。

通过反射镜10，读数物镜9，平行棱镜6将刻度板上不同部位折射率示值成象于分划板7上(见图2)图1 望远系统读数系统光路图1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10反光镜11.刻度盘12.聚光镜图 1读数镜视场中右边为液体折射率刻度，左边为蔗糖溶液质量分数（锤度Brix）（0-95％，刻度）阿贝折射仪仪器有目前有多种设计方式，这里只介绍两种设计的构造。

2WAJ阿贝折射仪操作规程一、安全操作要求1.操作人员必须穿着实验服装，并佩戴适当的个人防护装备，如护目镜、手套等。

2.在操作过程中，要保持仪器和工作区域的清洁整洁，避免杂物堆积和摆放不当。

3.在操作前，要对仪器进行检查和维护，并确保其正常工作状态。

4.操作人员在进行试验前，要对仪器的操作步骤和安全注意事项做好充分的了解。

二、仪器准备1.确保仪器的电源已接通，并检查仪器各个部分是否正常。

2.准备好相关试剂和样品，并按照所需的数量进行准备和标记。

3.根据所测量的样品特性，选择合适的测量模式，并调整仪器的参数设置。

三、操作步骤1.打开仪器的电源开关，待仪器启动后，进入主菜单。

2.在主菜单中选择“测量模式”，根据所需的测量模式进行选择，并调整相关参数。

3.在测量窗口中放置样品，并用夹具固定好。

4.点击“开始测量”按钮，仪器将开始自动测量，并显示测量结果。

5.根据需要，可以对测量结果进行保存或导出。

6.完成测量后，关闭仪器的电源开关，清理和收拾工作区域。

四、常见故障解决方法1.仪器无法启动：检查电源是否接通，是否有电流输入，是否有松动或断裂的电缆连接。

2.测量结果异常：检查样品是否放置正确，夹具是否固定好，参数设置是否准确等。

3.仪器运行不稳定：检查仪器的周围环境是否受到干扰，如温度变化、电磁场等。

4.显示屏无法正常显示：检查电源是否正常，是否存在屏幕损坏或故障等。

五、注意事项1.操作人员在操作前必须仔细阅读和理解使用手册，并按照要求进行操作。

2.在操作过程中，要保持仪器和工作区域的整洁和清洁，并避免杂物的堆积和随意摆放。

3.在操作过程中，应注意自身安全，并严格遵守操作规程和安全操作要求。

4.如有任何异常情况或故障发生，应立即停止操作并通知相关人员进行处理。

5.操作人员在操作后，应及时清理和收拾好工作区域，并做好相关记录和报告。

本操作规程主要针对2WAJ阿贝折射仪的基本操作进行了详细的描述，操作人员在使用仪器时应按照规程进行操作，确保实验的顺利进行和操作的安全。
