阿贝折射仪WAYW标准操作规程

阿贝折射仪操作规程一、安全操作规程1.佩戴个人防护装备，包括安全眼镜、手套和防护服。

2.注意操作过程中的防护措施，避免对眼睛和皮肤造成伤害。

3.在实验室中保持干燥和整洁，确保设备的稳定性和操作的安全性。

二、设备准备1.检查仪器的工作状态，确保各部件正常运转。

2.清洁仪器表面和配件，确保其能够正常工作。

3.校准仪器，确保数据的准确性。

三、样品制备1.根据实验要求选择合适的样品，并确保样品的保存状态良好。

2.准备样品的标准浓度和体积，确保实验的准确性和一致性。

3.注意样品的温度和湿度，避免对折射仪的测量结果产生影响。

四、仪器操作1.打开仪器电源，并等待仪器预热。

2.选择合适的波长，根据实验要求设置仪器。

3.将样品放在仪器样品台上，确保与光线接触的部分纯净和干燥。

4.调整光源亮度和焦距，使样品中的光线均匀传播。

5.利用仪器上的调节装置，使光线通过样品，并观察样品上出现的干涉图样。

6.记录仪器上显示的折射率数据，并确保测量的准确性。

五、数据处理与分析1.将测得的折射率数据转换为所需的物理参数，按照实验要求进行计算和分析。

2.分析实验结果，并与预期结果进行比对，确保实验结果的可靠性和准确性。

3.记录实验过程中出现的异常情况和操作方法，以供今后参考。

六、仪器维护1.每次使用完仪器后，及时进行清洁和消毒。

2.定期检查仪器的运行状态，对可能出现的故障进行预防和修复。

3.定期校准仪器，确保测量数据的准确性和一致性。

4.停用仪器时，将其存放在干燥、清洁和安全的地方。

七、实验室规范1.在实验室中保持安静和整洁，避免杂乱和容易导致事故的物品放置。

2.遵守实验室的安全规定，不得擅自操作或调试仪器。

3.遵守实验室设备的使用规范，不得破坏或随意更改仪器设置。

四、注意事项1.操作前认真阅读仪器的操作手册，并了解仪器的使用方法和注意事项。

2.避免在实验过程中对仪器产生过大的震动或冲击，避免对仪器造成损坏。

3.实验过程中出现的异常情况要及时记录，并妥善处理。

阿贝折射仪操作指导书导言阿贝折射仪是一种常用的光学仪器，用于测量物质的折射率。

本文档将为您提供阿贝折射仪的操作指导，包括仪器的组装、校准和使用方法。

请在使用前仔细阅读本文档，并按照指导进行操作。

一、仪器组装1.1 仪器清单在开始组装前，请确保已获得以下所有零件：- 主体：包括测量室、灯源室、观察室和刻度盘等部分。

- 光源：通常为白炽灯或汞灯。

- 试样夹：用于固定待测样品。

- 放大镜：用于观察和测量刻度盘上的读数。

- 电源线：连接电源，供给电力。

- 光学滤光片：用于过滤光源发出的不需要的波长。

- 遮光罩：用于遮挡多余的光线。

- 其他配件：根据具体型号可能还有其他配件，请根据说明书进行确认。

1.2 仪器组装步骤1. 将主体部分放在整洁的工作台上。

2. 将光源插入灯源室，并确保固定牢固。

3. 将试样夹装置插入测量室，并固定好待测样品。

4. 将放大镜插入观察室，调整合适的位置。

5. 连接电源线，并将其插入电源插座。

二、仪器校准2.1 背景校准在进行实际测量之前，需要进行背景校准，以消除环境因素对测量的影响。

1. 打开仪器电源，确保光源已经完全预热。

2. 将遮光罩放置在光源前方，避免外界光线的干扰。

3. 转动刻度盘，直到观察室中的刻度盘上的图案清晰可见。

4. 通过观察室中的放大镜，调整刻度盘上的背景图案，使其完全清晰。

2.2 折射率校准在进行真正的折射率测量前，需要对仪器进行折射率校准。

1. 准备参考样品，一般为具有已知折射率的透明物质。

2. 将参考样品放在试样夹中，并确保夹子固定牢固。

3. 通过观察室中的放大镜，读取刻度盘上的参考样品的折射率值。

4. 将读取的参考样品折射率值与已知值进行比较，进行校准，直到两者基本一致为止。

三、仪器使用3.1 样品准备在进行折射率测量前，需要准备待测样品。

1. 将待测样品准确地放入试样夹中，并固定好。

2. 确保样品表面干净，没有污渍或气泡的干扰。

3.2 折射率测量1. 打开仪器电源，等待光源完全预热。

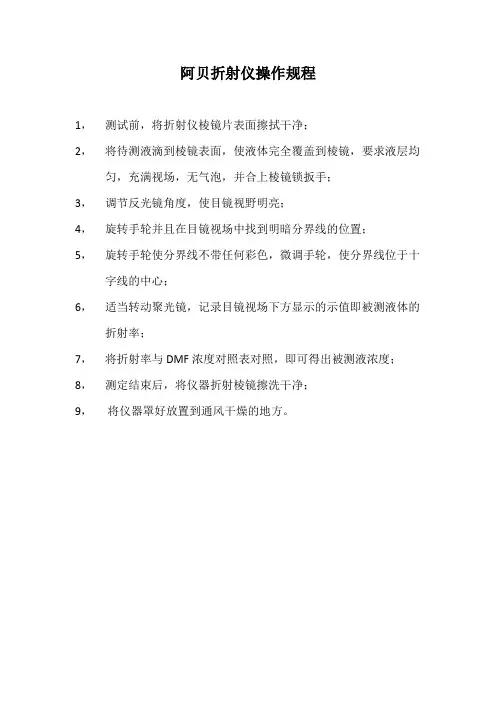

阿贝折射仪操作规程
1，测试前，将折射仪棱镜片表面擦拭干净；
2，将待测液滴到棱镜表面，使液体完全覆盖到棱镜，要求液层均匀，充满视场，无气泡，并合上棱镜锁扳手；
3，调节反光镜角度，使目镜视野明亮；
4，旋转手轮并且在目镜视场中找到明暗分界线的位置；
5，旋转手轮使分界线不带任何彩色，微调手轮，使分界线位于十字线的中心；
6，适当转动聚光镜，记录目镜视场下方显示的示值即被测液体的折射率；
7，将折射率与DMF浓度对照表对照，即可得出被测液浓度；8，测定结束后，将仪器折射棱镜擦洗干净；
9，将仪器罩好放置到通风干燥的地方。

阿贝折射仪操作规程
1、目的：
为规范操作，保证仪器设备的正常使用，特制订本规程。

2、范围：
本规程适用于化验室ZW(ZWS-1)型阿贝折射仪的操作。

3、内容：
3.1 将仪器放置在干燥，空气流通的室内；
3.2 将棱镜表面擦干净，把待测液体用滴加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场；
3.3 调节两反光镜，使二镜筒视场明亮；
3.4 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮，使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时，观察读数镜视场右边指示刻度，将折射率与DMF浓度对照表对照，即可得出被测液浓度；
3.5 测试完毕，将棱镜表面擦干净。

4、注意事项：
4.1仪器使用完毕后，必须作好清洁工作；
4.2仪器应避免强烈振动或撞击，以防止光学零件损伤，及影象精度。

基布车间
2015.11.11。

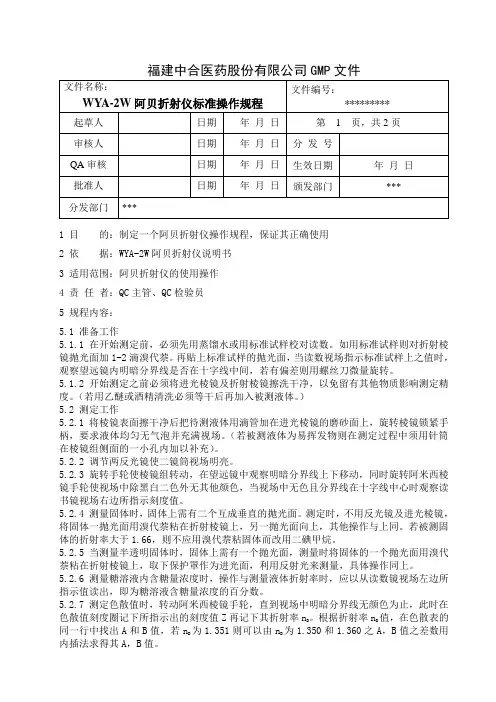

福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：5.1 准备工作5.1.1 在开始测定前，必须先用蒸馏水或用标准试样校对读数。

如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。

再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。

5.1.2 开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。

（若用乙醚或酒精清洗必须等干后再加入被测液体。

）5.2 测定工作5.2.1 将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。

（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。

5.2.2 调节两反光镜使二镜筒视场明亮。

5.2.3 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。

5.2.4 测量固体时，固体上需有二个互成垂直的抛光面。

测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。

若被测固体的折射率大于1.66，则不应用溴代萘粘固体而改用二碘甲烷。

5.2.5 当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。

5.2.6 测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。

5.2.7 测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率nD 。

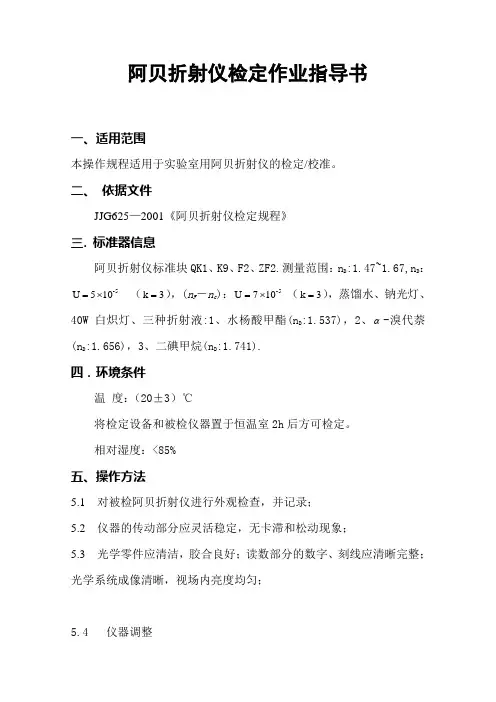

阿贝折射仪检定作业指导书一、适用范围本操作规程适用于实验室用阿贝折射仪的检定/校准。

二、 依据文件JJG625—2001《阿贝折射仪检定规程》三. 标准器信息阿贝折射仪标准块QK1、K9、F2、ZF2.测量范围：n D :1.47~1.67,n D ：-5105U ⨯= （3k =），(n F －n c )：-5107U ⨯= （3k =），蒸馏水、钠光灯、40W 白炽灯、三种折射液:1、水杨酸甲酯(n D :1.537)，2、α-溴代萘(n D :1.656)，3、二碘甲烷(n D :1.741).四．环境条件温 度：（20±3）℃将检定设备和被检仪器置于恒温室2h 后方可检定。

相对湿度：<85%五、操作方法5.1 对被检阿贝折射仪进行外观检查，并记录；5.2 仪器的传动部分应灵活稳定，无卡滞和松动现象；5.3 光学零件应清洁，胶合良好；读数部分的数字、刻线应清晰完整；光学系统成像清晰，视场内亮度均匀；5.4 仪器调整将仪器所配的工作样块和阿贝折射仪标准块用无水酒精和乙醚混合液擦洗干净，用擦镜纸轻轻吸干其表面液体。

松开锁钮，开启辅助棱镜，使其磨砂的斜面处于水平位置，用滴管滴加少量无水酒精和乙醚混合液清洗折射棱镜抛光面，促使难挥发的玷污物逸走，用滴管时注意勿使管尖碰撞镜面。

必要时可用擦镜纸轻轻吸干镜面，但切勿用滤纸。

待镜面干燥后，在折射棱镜抛光面上加人折射率为1.537的水杨酸甲酯。

将工作样块贴在折射棱镜抛光面上，使其紧贴无气泡，旋转读数手轮，使刻度盘标尺上的示值为最小，然后调节反射镜，使入射光进入棱镜组，同时从测量望远镜中观察，使视场最亮。

调节目镜，使视场准丝最清晰。

旋转读数手轮，使刻度盘标尺上的示值逐渐增大，直至观察到视场中出现彩色光带或黑白临界线为止。

旋转色散棱镜手轮，消除视场色散，使视场内呈现一个清晰的明暗临界线。

当读数视场指示于工作样块的折射率实际值时，视场内明暗分界线应落在十字线交点。

阿贝折射仪标准操作规程1.目的规范阿贝折射仪的使用和维护。

2.适用范围本规程适用于阿贝折射仪的使用和维护。

3.系统组成本系统由阿贝折射仪，溴代萘，标准玻璃块和温度计组构成。

4.程序4.1将棱镜表面擦干净后把待测液用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。

4.2调节两反光镜使二镜筒视场明亮。

4.3旋转手轮使镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读数镜视场右边所指示刻度值即为测出的折射率。

4.4测量糖溶液内含糖量浓度时，操作与测量液体折射率时同，此时应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。

4.5若需测量在不同温度时折射率，将温度计旋入温度计座内，接上恒温器，把恒温器的温度调节到所需测量温度，待温度稳定十分钟后，即可测量。

5.校准5.1 分别用蒸馏水和标准试样校对读数，当读数镜内指示于标准试样的刻度时，观察物镜视野内明暗分界线是否在十字线中间，若有偏差则用附件螺丝刀转动示值调节螺钉，使分界线调整至中央。

在以后的测定过程中，不允许再动。

5.2接受专门检定机构，检定周期为一年；每班用蒸馏水做一次校准（折射率：1.33300，20℃），用标准试样（折射率：1.47976±0.0001 , 20 ℃）校对读数，记录每周校准一次。

6.维护及保养6.1仪器应放置于干燥、空气流通的室内。

防止受潮后光学零件容易发霉。

6.2仪器使用完毕后必须做好清洁工作，并放入木箱内，木箱内应贮有干燥剂防止湿气及灰尘侵入。

6.3经常保持仪器清洁，严禁油手或汗手触及光学零件。

入光学零件表面有灰尘，可用脱脂棉蘸取酒精乙醚混合液轻擦。

（如光学零件表面有油垢可用脱脂棉蘸少许汽油轻擦，后用乙醚擦干净。

）6.4仪器应避免强烈振动或撞击，以防止光学零件损伤及影响精度。

1、仪器名称、型号仪器名称：阿贝折射仪型号：WYA2、工作原理本仪器基本原理即为折射定律：光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射角达到90o，此时的入射角称为临界角，本仪器测定折射率就是基于测定临界角的原理。

3、基本资料与性能参数本仪器是能测定透明、半透明液体或固体的折射率和平均色散的仪器；仪器接上恒温器则可测定温度为10℃~50℃内的折射率。

折射率测量范围：1.3000~1.7000，测量示值误差：±0.0002。

4、所用试剂蒸馏水、标准试样。

5、授权操作人由授权人员操作或有上岗证者操作。

6、仪器常规操作6、1、准备工作（仪器首次操作前必须校正读数）每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量准确度。

6、2、测定工作（透明、半透明液体）将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。

打开遮光板，合上反射镜，调节目镜视度，使十字线成象清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何色彩，微调手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。

7、保养7、1、仪器应置于干燥、空气流通的室内，以免光学零件受潮后生霉。

7、2、档测试腐蚀性液体时应及时性做好清洗工作（包括光学零件、金属件以及油漆表面），防止侵蚀损坏。

仪器使用完毕后必须做好清洁工作。

7、3、经常保持仪器清洁，严禁油手或汗手触及光学零件，若光学零件表面有灰尘可用高级麂皮或长纤维的脱脂棉轻擦后用皮吹风吹去。

如光学零件表面沾上了油垢后应及时用酒精乙醚混合液擦干净。

7、4、仪器应避免强烈震动或撞击，以防止光学零件损伤及影响精度。

8、年度维护标准要求按照保养要求落实到位，并作好维护保养登记记录。

阿贝折射仪操作规程(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--阿贝折射仪操作规程一．使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。

用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用±℃或±℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。

待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。

若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。

(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。

调节消色散补偿器使目镜中彩色光带消失。

再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。

(4)读数:从读数望远镜中读出刻度盘上的折射率数值。

常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过，然后取平均值。

二．阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。

加试样时不能将滴管口触及镜面。

对于酸碱等腐蚀性液体不得使用阿贝折射仪。

(2) 每次测定时，试样不可加得太多，一般只需加2~3滴即可。

(3) 要注意保持仪器清洁，保护刻度盘。

每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。

最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。

(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。

(5) 若待测试样折射率不在~范围内，则阿贝折射仪不能测定，也看不到明暗分界线。

1 目的：建立2WA-J阿贝折射仪标准操作规程。

2 范围：2WA-J阿贝折射仪。

3 责任：化验员。

4 内容：4.1 准备工作：4.1.1 在开始测定前，必须先用标准试样校对读数。

对折射棱镜的抛光面加1～2滴溴代萘，再贴上标准试样的抛光面当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心。

通过反复地观察与校正。

使示值的起始误差降至最小（包括操作者的瞄准误差）。

校正完毕后，在以后的测定过程中不允许随意再动此部位。

如果在日常的测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，4.1.2 每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1:1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量精度。

4.2 测定工作：4.2.1 测定透明，半透明液体：将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。

打开遮光板，合上反射镜，调节目镜视度，使十字线成象清晰，此时旋转手轮并在目镜视场中找到明暗分界线的位置，再旋转手轮使分界线不带任何彩色，微调手轮，使分界线位于十字线的中心，再适当转动聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。

4.2.2 测定透明固体：被测物体上需有一个平整的抛光面。

把进光棱镜打开，在折射镜的抛光面上加1~2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时便可在目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。

4.2.3测定半透明固体：被测半透明固体上也需有一个平整的抛光面。

测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体操作方法同上。

4.2.4 测定蔗糖内糖量浓度：操作与测量液体折射率时相同，此时读数可直接从视场中示值上半部读出，即为蔗糖溶液含糖量浓度的百分数。

福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：准备工作在开始测定前，必须先用蒸馏水或用标准试样校对读数。

如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。

再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。

开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。

（若用乙醚或酒精清洗必须等干后再加入被测液体。

）测定工作将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。

（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。

调节两反光镜使二镜筒视场明亮。

旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。

测量固体时，固体上需有二个互成垂直的抛光面。

测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。

若被测固体的折射率大于，则不应用溴代萘粘固体而改用二碘甲烷。

当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。

测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。

测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率n D。

根据折射率n D值，在色散表的同一行中找出A和B值，若n D为则可以由n D为和之A，B 值之差数用内插法求得其A，B值。

阿贝折射仪操作规程一．使用方法(1)仪器安装:将阿贝折射仪安放在光亮处，但应避免阳光的直接照射，以免液体试样受热迅速蒸发。

用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求(一般选用±℃或±℃)(2)加样:旋开测量棱镜和辅助棱镜的闭合旋钮，使辅助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面(不可来回擦)。

待镜面洗净干燥后，用滴管滴加数滴试样于辅助棱镜的毛镜面上，迅速合上辅助棱镜，旋紧闭合旋钮。

若液体易挥发，动作要迅速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样(注意切勿将滴管折断在孔内)。

(3)调光:转动镜筒使之垂直，调节反射镜使入射光进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。

调节消色散补偿器使目镜中彩色光带消失。

再调节读数螺旋，使明暗的界面恰好同十字线交叉处重合。

(4)读数:从读数望远镜中读出刻度盘上的折射率数值。

常用的阿贝折射仪可读至小数点后的第四位，为了使读数准确，一般应将试样重复测量三次，每次相差不能超过，然后取平均值。

二．阿贝折射仪是一种精密的光学仪器，使用时应注意以下几点:(1) 使用时要注意保护棱镜，清洗时只能用擦镜纸而不能用滤纸等。

加试样时不能将滴管口触及镜面。

对于酸碱等腐蚀性液体不得使用阿贝折射仪。

(2) 每次测定时，试样不可加得太多，一般只需加2~3滴即可。

(3) 要注意保持仪器清洁，保护刻度盘。

每次实验完毕，要在镜面上加几滴丙酮，并用擦镜纸擦干。

最后用两层擦镜纸夹在两棱镜镜面之间，以免镜面损坏。

(4) 读数时，有时在目镜中观察不到清晰的明暗分界线，而是畸形的，这是由于棱镜间未充满液体;若出现弧形光环，则可能是由于光线未经过棱镜而直接照射到聚光透镜上。

(5) 若待测试样折射率不在~范围内，则阿贝折射仪不能测定，也看不到明暗分界线。

三．为了确保仪器的精度，防止损坏，请用户注意维护保养特提出下列要点以供参考:(1)仪器应置放于干燥、空气流通的室内，以免光学零件受潮后生霉。

阿贝折射仪的操作规程一.准备工作每次测定工作之前必须将进光棱镜的毛面、折射棱镜的抛光面，用无水乙醇与乙醚的混合液（1：4）和脱脂棉轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。

二.测定工作1.用蒸馏水或已知折光指数的模块及α-溴代萘调零。

2.将被测液体用干净的滴管放在折射棱镜表面，将进光棱镜盖上。

3.将手轮锁紧，要求液层分布均匀，充满上下两个棱镜之间，保证无气泡。

4.打开折光板，合上反射镜，调节目镜视度，使十字线成像清晰。

5.旋转刻度调节手轮，在目镜视场中找到明暗分界线的位置。

6.旋转消色手轮使分界线不带任何彩色，微调刻度调节手轮，使明暗分界线位于“十”字线的中心，再适当调节消色手轮。

转动聚光镜，使成像更加清晰。

7.读数，此时目镜视场上方刻度指数为待测溶液的含糖量浓度的百分数。

三.注意事项1.应放置于干燥、空气流通的室内，以免光学仪器受潮后生霉。

2.腐蚀性液体时应及时做好清洗工作，（包括光学零件、金属零件以及油漆表面），防止侵蚀损坏。

仪器使用完毕后必须做好清洁工作，放入箱内，箱内应存有干燥剂以及吸潮气。

3.样中不应有硬性杂质，防止划伤玻璃表面。

4.保持仪器清洁，严禁油手或汗手触及光学零件，若有，应及时用混合液擦干净。

5.仪器避免震动，以致损坏内部零件。

LP--115型携带式精密酸度计操作规程一.准备工作1.取下电极头的保护套，查看电极头是否已损坏。

2.查看复合电极的溶液是否足，如果不足应添加。

3.查看电池，是否电量不足而报警，如报警应更换电池。

二.使用规则1.标定1)、用蒸馏水清洗电极，配好缓冲溶液。

2）、用洁净的滤纸吸去电极上面的咐水（注意不能擦拭）。

3）、在第二种程序下将电极放入温度为25℃,PH=6.86的标准缓冲溶液中，按下较正键。

待锁定后取出，用蒸馏水清洗电极，用洁净的滤纸吸去电极上的水。

5）再放入温度为25℃，PH=4.01的标准缓冲溶液中，按下较正键，待锁定后取出，用蒸馏水清洗电极，用洁净的滤纸吸去电极上的水。

2WAJ阿贝折射仪操作规程一、安全操作要求1.操作人员必须穿着实验服装，并佩戴适当的个人防护装备，如护目镜、手套等。

2.在操作过程中，要保持仪器和工作区域的清洁整洁，避免杂物堆积和摆放不当。

3.在操作前，要对仪器进行检查和维护，并确保其正常工作状态。

4.操作人员在进行试验前，要对仪器的操作步骤和安全注意事项做好充分的了解。

二、仪器准备1.确保仪器的电源已接通，并检查仪器各个部分是否正常。

2.准备好相关试剂和样品，并按照所需的数量进行准备和标记。

3.根据所测量的样品特性，选择合适的测量模式，并调整仪器的参数设置。

三、操作步骤1.打开仪器的电源开关，待仪器启动后，进入主菜单。

2.在主菜单中选择“测量模式”，根据所需的测量模式进行选择，并调整相关参数。

3.在测量窗口中放置样品，并用夹具固定好。

4.点击“开始测量”按钮，仪器将开始自动测量，并显示测量结果。

5.根据需要，可以对测量结果进行保存或导出。

6.完成测量后，关闭仪器的电源开关，清理和收拾工作区域。

四、常见故障解决方法1.仪器无法启动：检查电源是否接通，是否有电流输入，是否有松动或断裂的电缆连接。

2.测量结果异常：检查样品是否放置正确，夹具是否固定好，参数设置是否准确等。

3.仪器运行不稳定：检查仪器的周围环境是否受到干扰，如温度变化、电磁场等。

4.显示屏无法正常显示：检查电源是否正常，是否存在屏幕损坏或故障等。

五、注意事项1.操作人员在操作前必须仔细阅读和理解使用手册，并按照要求进行操作。

2.在操作过程中，要保持仪器和工作区域的整洁和清洁，并避免杂物的堆积和随意摆放。

3.在操作过程中，应注意自身安全，并严格遵守操作规程和安全操作要求。

4.如有任何异常情况或故障发生，应立即停止操作并通知相关人员进行处理。

5.操作人员在操作后，应及时清理和收拾好工作区域，并做好相关记录和报告。

本操作规程主要针对2WAJ阿贝折射仪的基本操作进行了详细的描述，操作人员在使用仪器时应按照规程进行操作，确保实验的顺利进行和操作的安全。

阿贝折射仪W A Y W标准操作规程Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：准备工作在开始测定前，必须先用蒸馏水或用标准试样校对读数。

如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。

再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。

开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。

（若用乙醚或酒精清洗必须等干后再加入被测液体。

）测定工作将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。

（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。

调节两反光镜使二镜筒视场明亮。

旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。

测量固体时，固体上需有二个互成垂直的抛光面。

测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。

若被测固体的折射率大于，则不应用溴代萘粘固体而改用二碘甲烷。

当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。

测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。

测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率nD 。

阿贝折射仪作业指导书一、目的本作业指导书旨在规范阿贝折射仪的操作流程，确保操作人员能够正确、安全地使用该仪器进行测量，并获得准确可靠的测量结果。

二、适用范围本指导书适用于具体型号阿贝折射仪的操作。

三、仪器概述阿贝折射仪是一种能测定透明、半透明液体或固体的折射率和平均色散的仪器。

其基本原理是利用折射现象，通过测量光线在不同介质中的折射角度来计算物质的折射率。

四、仪器结构阿贝折射仪主要由以下部分组成：1、进光棱镜：用于导入光线。

2、折射棱镜：与待测物质接触，光线在此发生折射。

3、目镜：用于观察测量结果。

4、刻度盘：显示折射率和平均色散的值。

5、调节旋钮：包括色散调节旋钮和读数调节旋钮，用于校准和精确测量。

五、操作前准备1、检查仪器外观是否完好，各部件是否正常连接。

2、清洁折射棱镜和进光棱镜，确保表面干净、无污渍。

3、准备好待测液体样品，确保其均匀、无气泡。

六、操作步骤1、打开照明光源，调节反光镜，使目镜视场内光线明亮均匀。

2、在折射棱镜表面滴加 1-2 滴待测液体，迅速合上辅助棱镜，使液体在两棱镜间形成均匀的液膜。

3、转动读数调节旋钮，使目镜中明暗分界线清晰。

4、读取刻度盘上的折射率数值，精确到小数点后第四位。

5、若需测量平均色散，旋转色散调节旋钮，使明暗分界线在彩色光带中移动，读取相应的数值。

七、注意事项1、测量时应保持仪器的水平和稳定，避免震动和晃动。

2、每次测量前都要清洁棱镜表面，以免残留物质影响测量结果。

3、待测液体的温度应与仪器标定时的温度相近，否则需要进行温度校正。

4、测量挥发性液体时，动作要迅速，以免液体挥发影响测量精度。

八、仪器维护1、仪器使用完毕后，应及时清洁棱镜表面，并擦干仪器，放入仪器箱中保存。

2、定期检查仪器的校准状态，如有偏差应及时校准。

3、避免仪器长时间暴露在强光下或潮湿环境中。

九、常见问题及解决方法1、测量结果不准确检查棱镜表面是否清洁，重新测量。

确认待测液体的温度是否合适，进行温度校正。

1、目的：通过制定阿贝折射仪操作规程，掌握阿贝折射仪操作方法，确保测试准确无误。

2、适用范围：适用测定透明、半透明液体或固体的折射率nD和平均色散nF-nC的仪器（其中以测透明液体为主）。

折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。

本仪器并能测出蔗糖溶液内含糖量浓度百分数及香精等透明和半透明液体的折射率。

故本仪器广泛使用于石油、化学、制药、制糖、食品工业等及有关高等院校和科研机构测定透明、半透明液体或固体的折射率n D，还可按糖品统一分析国际委员会（ICUMSA）1974年公布的蔗糖溶液折射率n D和该蔗糖溶液质量分数（锤度Brix）的数值，并能自动校正温度对蔗糖质量分数（锤度Brix）值的影响。

仪器还可显示样品的温度。

3、主要技术参数和规格3.1 折射率nD测量范围：1.3000-1.70003.2 测量准确度（平均值）：折射率nD ±0.000023.3 蔗糖质量分数（锤度Brix）显示范围：0~95%3.4 温度显示范围：0~50℃3.5 仪器外形尺寸：330×180×380mm3.6 仪器重量：10kg3.7 电源：220V±20V 频率50Hz4、责任人员：实验室操作人员。

5、操作步骤及使用方法：5.1 按下“POWER”波形电源开关，聚光照明部件中照明灯亮，同时显示窗显示00000。

有时先显示“一”，数秒后显示00000。

5.2 打开折射棱镜部件，移动擦镜纸，这张擦镜纸是仪器不使用时放在两棱镜之间，防止在关上棱镜时，可能留在棱镜上细小硬粒弄坏棱镜工作表面。

擦镜纸只需用单层。

5.3 检查上、下棱镜面，并用水或酒精小心清洁其表面。

测定每一个样品以后也要仔细清洁两块棱镜表面，因为留在棱镜上少量的原来样品将影响下一个样品的测量准确度。

5.4 将被测样品放在下面的折射棱镜的工作表面上。

如样品为液体，可用干净滴管吸1-2滴液体样品放在棱镜工作表面上，然后将上面的进光棱镜盖上。

阿贝折光仪作业指导书1目的建立BM-2WAJ型阿贝折光仪使用标准作业指导书。

2适用范围本规程BM-2WAJ型阿贝折光仪适用于的操作。

3责任人使用者4内容4.1准备工作4.1.1在开始测定之前，必须用蒸馏水或用标准试样校对读数。

如用标准试样则在折射棱镜的抛光面加1-2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转校正螺钉，带动物镜偏摆，使分界线象位移至十字线中心。

通过反复地观察与校正，使示值的起始误差降至最小（包括操作者的瞄准误差）。

校正完毕后，在以后的测定过程中不允许随意再动此部位。

4.1.2如果在日常测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行校正。

4.1.3每次测定工作之前及进行示值校准时必须将光棱镜的毛面，折射镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（3:7）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。

4.2测量4.2.1测定透明、半透明液体将被测液体用干净滴管滴加在折射棱镜表面，并将进光棱镜盖上，用手轮将锁紧手轮锁紧，要求液层均匀，充满视场，无气泡。

打开遮光面板，合上反射镜调节目镜视度，使十字线成像清晰，此时旋转手柄并在目镜视场中找到明暗分界线的位置，再旋转色散调节手柄使分界线不带任何彩色，微调折射率刻度调节手轮，使分界线位于十字线的中心，再适当转动照明刻度盘聚光镜，此时目镜视场下方显示的示值即为被测液体的折射率。

4.2.2测定透明固体被测液体上需有一个平整的抛光面。

把进光镜打开，在折射棱镜的抛光面上加1-2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好时，便可在目镜视场上寻找分界线，瞄准和读数的操作方法同4.2.1所述。

4.2.3测定半透明固体被测液体上也需有一个平整的抛光面，测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜并调整角度利用反射光束测量，具体方法同上。
