渣油加氢反应器技术特点

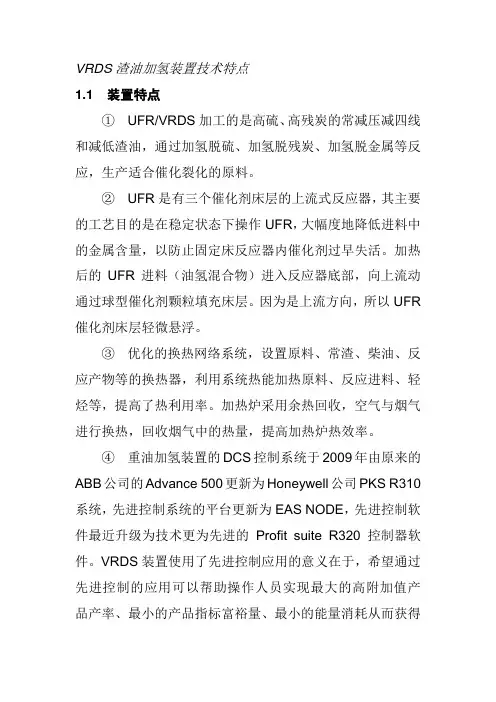

VRDS渣油加氢装置技术特点1.1 装置特点①UFR/VRDS加工的是高硫、高残炭的常减压减四线和减低渣油，通过加氢脱硫、加氢脱残炭、加氢脱金属等反应，生产适合催化裂化的原料。

②UFR是有三个催化剂床层的上流式反应器，其主要的工艺目的是在稳定状态下操作UFR，大幅度地降低进料中的金属含量，以防止固定床反应器内催化剂过早失活。

加热后的UFR进料（油氢混合物）进入反应器底部，向上流动通过球型催化剂颗粒填充床层。

因为是上流方向，所以UFR 催化剂床层轻微悬浮。

③优化的换热网络系统，设置原料、常渣、柴油、反应产物等的换热器，利用系统热能加热原料、反应进料、轻烃等，提高了热利用率。

加热炉采用余热回收，空气与烟气进行换热，回收烟气中的热量，提高加热炉热效率。

④重油加氢装置的DCS控制系统于2009年由原来的ABB公司的Advance 500更新为Honeywell公司PKS R310系统，先进控制系统的平台更新为EAS NODE，先进控制软件最近升级为技术更为先进的Profit suite R320控制器软件。

VRDS装置使用了先进控制应用的意义在于，希望通过先进控制的应用可以帮助操作人员实现最大的高附加值产品产率、最小的产品指标富裕量、最小的能量消耗从而获得最大的经济效益。

⑤UFR/VRDS装置反应器和循环气体系统分为A、B 两列。

2007年停工后，通过新加流程，使VRDS装置具备单列停开工能力，依靠单系列流程，VRDS装置已经成功实现4次单系列停开工。

充分利用催化剂活性，实现渣油处理最大效益。

1.2 技术改造1.2.1 烟气余热回收系统1、项目实施的背景进入21世纪后，为了适应节能降耗的大趋势，重油加氢装置进行了多项重大节能改造项目，其中就包括加热炉余热回收系统改造。

重油加氢装置原有一套加热炉余热回收系统，加热炉高温烟气排入到集合烟道去往废锅做热源产0.8MPa蒸汽，由于燃料中的硫含量较高，废锅的省煤器段难以避免烟气低温露点腐蚀，所以废锅投用很短时间就因省煤器段破坏而停用，5台加热炉的烟气直接排放大气，排烟平均温度340℃，能量损失严重。

渣油加氢处理技术渣油加氢处理技术是一种重要的炼油技术，可以将高凝固点、高黏度、高硫等低品质石油产品转化为高品质的燃油和化工原料。

该技术已经成为世界上许多石油公司进行渣油处理的主要方法。

本文将对渣油加氢处理技术进行更详细的介绍。

一、渣油加氢处理技术的基本原理渣油加氢处理技术是通过在高压条件下将渣油与氢气进行反应，加氢裂化和氢解等化学反应，将渣油中难以分解的长链烃、多环芳烃和含酸、硫、氮等杂质转化为具有稳定性能的低含杂油品，以此提高油品品质，实现资源的最大化利用。

渣油加氢处理技术的反应过程主要分为以下几个步骤：1.加氢裂化：由于渣油中含有较多的长链烃和多环芳烃，会影响油品的流动性和燃烧性能。

在高温、高压和氢气的作用下，长链烃和多环芳烃被裂化成较短的链烃和芳烃，从而提高油品的流动性和燃烧性能。

2.脱氮脱硫：渣油中含有较多的含氮、含硫杂质，这些杂质会对环境和设备都造成不良影响。

在高温、高压和氢气的作用下，氮、硫杂质被脱除或转化为无毒、无害的氮气和二氧化硫。

3.重整反应：在加氢反应中，芳香族化合物也会遭受损失，因此需要进行重整反应，使芳香族化合物的产生和消耗相互平衡，以保证油品的质量。

整个反应过程需要控制一系列反应参数，包括反应温度、反应压力、氢气流量、加氢速率和催化剂种类等，以获得最佳的反应效果和油品品质。

二、渣油加氢处理技术的应用渣油加氢处理技术可以将低品质石油产品转化为高品质的燃油和化工原料，提高燃油产出，降低能耗和环境污染。

在现代炼油行业中，渣油加氢处理技术已经得到广泛应用，成为炼油企业提高经济效益和技术水平的重要手段。

渣油加氢处理技术的应用主要包括以下几个方面：1.生产高质量柴油：渣油加氢处理技术可以将高凝固点的渣油转化为低凝固点的柴油，减少低温时柴油的结冰现象，提高柴油的稳定性和流动性能。

2.生产航空燃油：渣油加氢处理技术可以将渣油中的硫和芳香族化合物降到目标值以下，获得高品质的航空燃油，满足航空工业对燃油质量的严格要求。

第一节工艺技术路线及特点一、工艺技术路线300×104t/a渣油加氢脱硫装置采用CLG公司的固定床渣油加氢脱硫工艺技术，该工艺技术满足操作周期8000h、柴油产品硫含量不大于500ppm、加氢常渣产品硫含量不大于0.35w%、残炭不大于5.5w%、Ni+V 不大于15ppm的要求。

二、工艺技术特点1、反应部分设置两个系列，每个系列可以单开单停（单开单停是指装置内二个系列分别进行正常生产和停工更换催化剂）。

由于渣油加氢脱硫装置的设计操作周期与其它主要生产装置不一致，从全厂生产安排的角度，单开单停可以有效解决原料储存、催化裂化装置进料量等问题，并使全厂油品调配更灵活。

2、反应部分采用热高分工艺流程，减少反应流出物冷却负荷；优化换热流程，充分回收热量，降低能耗。

3、反应部分高压换热器采用双壳、双弓型式，强化传热效果，提高传热效率。

4、反应器为单床层设置，易于催化剂装卸，尤其是便于卸催化剂。

5、采用原料油自动反冲洗过滤器系统，滤除大于25μm以上杂质，减缓反应器压降增大速度，延长装置操作周期。

6、原料油换热系统设置注阻垢剂设施，延长操作周期，降低能耗，而且在停工换剂期间可减少换热器和其它设备的检修工作。

7、原料油缓冲罐采用氮气覆盖措施，以防止原料油与空气接触从而减轻高温部位的结焦程度。

8、采用炉前混氢流程，避免进料加热炉炉管结焦。

9、第一台反应器入口温度通过调节加热炉燃料和高压换热器旁路量来控制，其他反应器入口温度通过调节急冷氢量来控制。

10、在热高分气空冷器入口处设注水设施，避免铵盐在低温部位的沉积。

11、循环氢脱硫塔前设高压离心式分离器除去携带的液体烃类，减少循环氢脱硫塔的起泡倾向，有利于循环氢脱硫的正常操作。

12、设置高压膜分离系统，保证反应氢分压。

13、冷低压闪蒸罐的富氢气体去加氢裂化装置脱硫后去PSA回收氢气。

14、新氢压缩机采用二开一备，每台50%负荷，单机负荷较小，方便制造，且装置有备机。

渣油加氢概述渣油加氢是一种在石油炼制过程中常用的加工技术，通过将重质渣油与氢气进行反应，可以将其中的硫、氮、金属等杂质去除，降低渣油的硫含量，提高产品的质量。

本文将介绍渣油加氢技术的原理、应用及优势。

技术原理渣油加氢是一种催化加氢反应，通过将渣油与催化剂和氢气接触，在一定温度和压力下进行反应，以去除其中的杂质。

加氢反应通常在加氢反应器中进行，反应器内填充有催化剂，渣油和氢气从反应器的顶部进入，经过催化剂的作用，硫、氮等杂质与氢气反应生成相应的气体或液体产物。

应用领域渣油加氢广泛应用于炼油行业，特别是重油加工领域。

以下是渣油加氢的一些常见应用领域：1. 规模化炼油厂在大型炼油厂中，渣油加氢常被视为一项必要的工艺流程，用于处理原油中的重渣和杂质。

通过渣油加氢，可以改善产品的质量、提高炼油的生产效率，并减少对环境的污染。

2. 焦化厂焦化厂主要通过高温分解重油，生成焦炭和焦油。

焦油中含有大量的杂质，如硫、氮等，这些杂质不仅会降低焦油的价值，还对环境造成污染。

渣油加氢技术可以用于焦化厂的焦油加工过程中，去除焦油中的杂质，提高焦油的质量。

3. 石油化工厂在石油化工厂中，渣油加氢被用于处理重油、渣油等原料，以减少其中的硫和金属等杂质。

处理后的产品可以用于生产润滑油、燃料油等各种石油化工产品。

优势渣油加氢技术具有以下优势：•提高产品质量：通过去除渣油中的硫、氮、金属等杂质，可以提高产品的质量，满足市场需求。

•减少环境污染：渣油中的杂质会在燃烧过程中产生大量的氮氧化物、硫氧化物等有害物质，渣油加氢可以减少大气污染物的排放，保护环境。

•提高生产效率：渣油加氢可以改善炼油过程中的产物分布，减少渣油的生成，提高生产效率。

•降低设备腐蚀：渣油中的硫和金属等杂质容易导致设备腐蚀，渣油加氢可以去除这些杂质，延长设备的使用寿命。

总结渣油加氢是石油炼制过程中常用的一种加工技术，通过去除渣油中的硫、氮和金属等杂质，提高产品质量、减少环境污染并提高生产效率。
