目录目录 0摘要 (1)一、脉冲功率技术的发展历史及现状 (2)二、脉冲功率技术的储能技术 (4)2.1惯性储能 (4)2.1.1直流发电机 (5)2.1.2单极脉冲发电机（HPG） (5)2.1.3同步发电机 (6)2.1.4主动补偿脉冲发电机 (7)2.2电容储能 (8)2.2.1电容器组放电 (8)2.2.2电容器组放电技术要点 (8)2.3电感储能 (9)2.3.1电感与电容器储能密度比较 (9)2.3.2电感储能的缺点 (10)三、串联谐振CCPS恒流充电 (11)3.1串联谐振CCPS概述 (11)3.2串联谐振CCPS工作原理 (11)3.3串联谐振CCPS恒流充电的MATLAB仿真 (14)总结 (16)参考文献 (17)脉冲功率技术摘要所谓脉冲功率技术是指将很大的能量（通常为几百千焦耳至几十兆焦耳）储存在储能元件中通常为电容器、电感器等, 然后通过快速开关（动作时间在毫微秒左右）将此能量在毫微秒至微秒时间内释放到负载上, 以得到极高的功率（兆瓦左右）。
脉冲功率技术研究的主要内容是如何经济地和可靠地储存能量, 并将大能量和大功率有效地传输到负载上。
不断提高的能量、功率、上升时间和平顶度、重复率、稳定性和寿命的要求, 给脉冲功率技术提出了一系列的科学技术问题。
本文介绍了，给储能元件电容充电的一种恒流充电电源，分析了CCPS充电的原理以及实现问题。
关键词：脉冲功率，CCPS,恒流充电，储能技术脉冲功率技术及其应用一、脉冲功率技术的发展历史及现状脉冲功率技术（PPT,Pulsed Power Technology）正式作为一个独立的部门发展,还是近几年的事。
事实上作为脉冲功率技术基础的脉冲放电, 早就存在于大自然中。
而对脉冲放电的研究则开始于研究天然雷电特性, 以及它对输电线路、建筑物危害及其防护措施。
当时这种放电仅限于毫秒级和微秒级。
四十年代末期, 就有人开始注意到亚微秒及毫微秒级的高压强流脉冲放电形式。

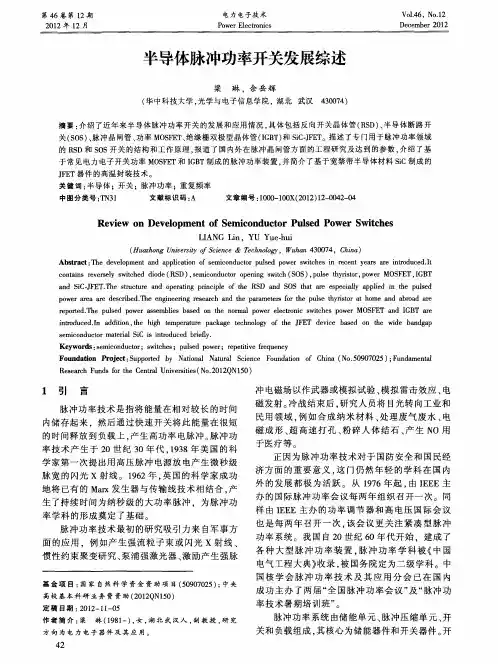

2013～2014学年度硕士研究生课程《脉冲功率技术》结业报告题目名称半导体脉冲功率开关发展研究目录1引言 (1)2 脉冲功率开关的发展 (2)2.1 传统开关 (2)2.2 半导体开关 (2)2.3反向开关晶体管 (2)2.4 新型半导体开关 (2)2.5半导体断路开关 (3)2.6脉冲晶闸管 (3)2.7功率场效应晶体管 (3)2.8绝缘栅双极晶体管 (3)3 国内外研究现状及存在的问题 (4)3.1 存在的问题 (4)3.1.1提高耐受电压等级 (4)3.1.2输出快脉冲 (4)3.1.3提高脉冲电流峰值 (4)3.2关键技术 (4)3.2.1电压提升技术 (4)3.2.2磁脉冲压缩技术 (5)4总结与展望 (6)5参考文献 (6)半导体脉冲功率开关发展研究1引言脉冲功率技术是把相对长时间内存储的具有较高密度的能量，以单次脉冲或重复频率的短脉冲方式释放到负载上的电物理技术。
在空间上压缩能量可以增加能量密度，在时间上压缩能量可以提高输出功率。
随着对脉冲功率技术研究的不断深入，脉冲功率技术被越来越多地应用到工业及民用领域。
例如在环境工程领域，已有的应用技术有脉冲电晕等离子体法净化废气技术、脉冲静电除尘、高压脉冲放电废水处理、臭氧的制取等；在生物医疗领域，已有的应用技术有体外冲击波碎石技术、产生脉冲电磁场研究对生物培养基的影响；其它领域还有矿井物探，和水下目标探、对岩石钻孔、高速x射线水下摄影、工业辐射源、快速加热淬火等。
一般的脉冲功率系统由以下几个部分组成，如图1-1所示。
图1-1 脉冲功率系统结构图其中，开关元件是脉冲功率系统的核心元件之一，特别对重复频率脉冲功率系统，大功率高速开关的性能优劣直接制约其发展的主要的瓶颈，因此开关技术的发展对于高功率脉冲技术来说至关重要。
对于脉冲功率装置来说，高压脉冲功率技术中的开关具有如下特点：(1)电流非常大，可达几十千安、几百千安几兆安或更大；(2)要求开关的闭合和断开的时间极短，在毫微秒量级；(3)开关动作频繁，要求能连续工作，特别是在重复频率下运行时；(4)高电压下运行，电压等级从几千伏到数百千伏。

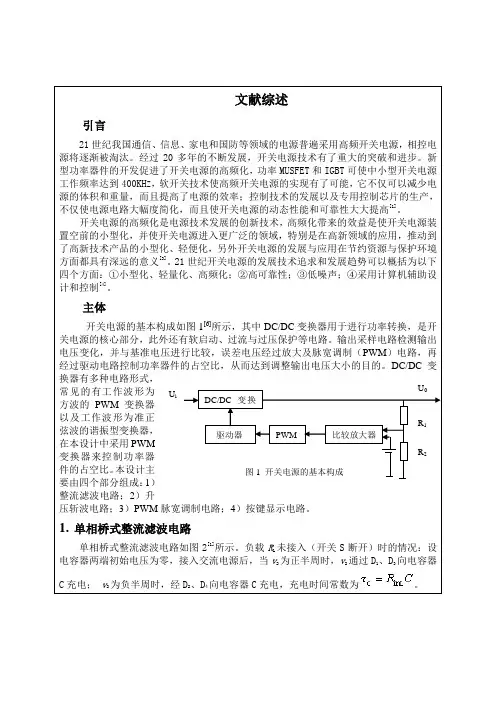

文献综述引言21世纪我国通信、信息、家电和国防等领域的电源普遍采用高频开关电源，相控电源将逐渐被淘汰。
经过20多年的不断发展，开关电源技术有了重大的突破和进步。
新型功率器件的开发促进了开关电源的高频化，功率MUSFET 和IGBT 可使中小型开关电源工作频率达到400KH Z ，软开关技术使高频开关电源的实现有了可能，它不仅可以减少电源的体积和重量，而且提高了电源的效率；控制技术的发展以及专用控制芯片的生产，不仅使电源电路大幅度简化，而且使开关电源的动态性能和可靠性大大提高[1]。
开关电源的高频化是电源技术发展的创新技术，高频化带来的效益是使开关电源装置空前的小型化，并使开关电源进入更广泛的领域，特别是在高新领域的应用，推动到了高新技术产品的小型化、轻便化，另外开关电源的发展与应用在节约资源与保护环境方面都具有深远的意义[3]。
21世纪开关电源的发展技术追求和发展趋势可以概括为以下四个方面：①小型化、轻量化、高频化；②高可靠性；③低噪声；④采用计算机辅助设计和控制[4]。
主体开关电源的基本构成如图1[6]所示，其中DC/DC 变换器用于进行功率转换，是开关电源的核心部分，此外还有软启动、过流与过压保护等电路。
输出采样电路检测输出电压变化，并与基准电压进行比较，误差电压经过放大及脉宽调制（PWM ）电路，再经过驱动电路控制功率器件的占空比，从而达到调整输出电压大小的目的。
DC/DC 变换器有多种电路形式，常见的有工作波形为方波的PWM 变换器以及工作波形为准正弦波的谐振型变换器，在本设计中采用PWM变换器来控制功率器件的占空比。
本设计主要由四个部分组成：1）整流滤波电路；2）升压斩波电路；3）PWM 脉宽调制电路；4）按键显示电路。
1. 单相桥式整流滤波电路单相桥式整流滤波电路如图2[1]所示。
负载R L 未接入（开关S 断开）时的情况：设电容器两端初始电压为零，接入交流电源后，当v 2为正半周时，v 2通过D 1、D 3向电容器C 充电； v 2为负半周时，经D 2、D 4向电容器C 充电，充电时间常数为。

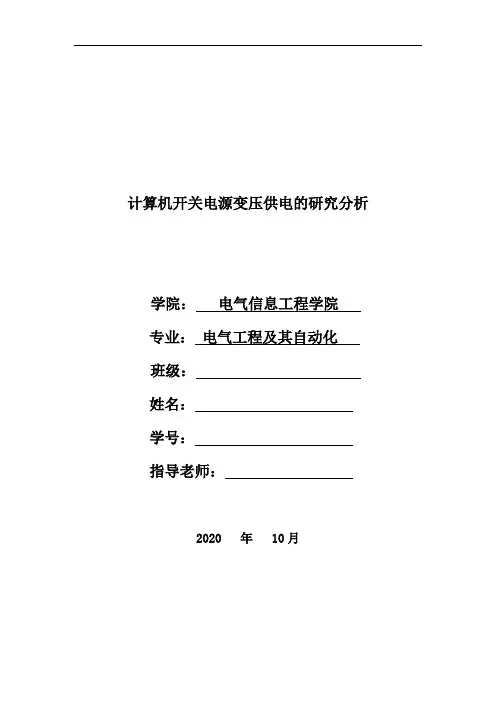

计算机开关电源变压供电的研究分析学院：电气信息工程学院专业：电气工程及其自动化班级：姓名：学号：指导老师：2020 年 10月开关电源技术综述摘要：本综述以开关电源为主题，结合计算机方面进一步了解开关电源的原理技术、在生活的实际应用、目前市场的竞争态势还有未来的发展状况。
开关模式电源又称交换式电源。
广义上来说，凡是主要组成部分是开关变换器，并且在转换时，利用PWM或者PFM技术通过闭环模式来控制开关变换器从而可以稳定输出电流或电压的，还具有保护与显示环节的电源就可以称之为开关电源。
当今社会科技水平日益提高，电力电子信息方面的技术飞速发展，开关电源已经被人们广泛应用于家用电脑计算机等各种领域。
其中，老旧版本的台式机电源越来越难以满足人们的需求，所以人们同时进行着开发相关电力电子器件和开关变频技术，使这两者能相互辅助、相互促进，从而使得开关电源的应用以每年超过两位数的速率增长。
电脑电源技术层面上向着小轻薄、抗干扰、低噪声、高可靠的方向发展。
This review takes switching power supply as the theme, combined with computer to further understand the principle and technology of switching power supply, practical application in life, current market competition situation and future development status. In a broad sense, the power supply with protection and display link can be called on-off power supply, which is mainly composed of switching converter, and uses PWM or PFM technology to control the switch converter through closed-loop mode, so as to stabilize the output current or voltage. Nowadays, the level of science and technology is increasing day by day, and the technology of power electronic information is developing rapidly. Switching power supply has been widely used in various fields such as home computers and computers. Among them, the old version of desktop power supply is more and more difficult to meet people's needs, so people are developing related power electronic devices and switching frequency conversion technology at the same time, so that the two can complement and promote each other, so that the application of switching power supply increases at a double-digit rate every year. The computer power supply technology is developing in the direction of small and thin, anti-interference, low noise and high reliability.一、历史发展一般用交流电源或者直流电源来作开关电源的输入端，而输出端多半是要直流电源的设备，例如个人计算机电脑，而开关电源就是在两者之间转换电流电压。
软开关技术综述开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开元件的占空比来调整输出电压。
开关电源的构成框图如图1所示，它由输入电路、变换电路、输出电路和控制电路等组成。
功率变换是其核心部分，主要由开关电路和变压器组成。
为了满足高功率密度的要求，变换器需要工作在高频状态，开关晶体管要采用开关速度高、导通和关断时间短的晶体臂，最典型的功率开关晶体管有功率晶体管（CTR）、功率场效应管（MOSFET）和绝缘型双极型晶体管（IGBT）等3种。
控制方式分为脉宽调制、脉频调制、脉宽和频率混合调制等3种，其中最常用的是脉宽调制（PWM）方式。
从60年代开始得到发展和应用的DC－DC PWM功率变换技术是一种硬开关技术。
为了使开关电源在高频状态下也能高效率地运行，国内外电力电子界和电源技术界自70年代以来，不断研究开发高频软开关技术。
软开关和硬开关波形比较如图2所示。
从图可以看出，软开关的特点是功率器件在零电压条件下导通（或关断），在零电流条件下关断（或导通）。
与硬开关相比，软开关的功率器件在零电压、零电流条件下工作，功率器件开关损耗小。
与此同时，du/dt和di/dt大为下降，所以它能消除相应的电磁干扰（EMI）和射频干扰（RFI），提高了变换器的可靠性。
同时，为了减小变换器的体积和重量，必须实现高频化。
要提高开关频率，同时提高变换器的变换效率，就必须减小开关损耗。
减小开关损耗的途径就是实现开关管的软开关，因此软开关技术软开关技术已经成为是开关变换技术的一个重要的研究方向。
本文对软开关和硬开关的工作特性进行比较，并对软开关技术进行了详细阐述。
2 硬开关的工作特性是开关管开关时的电压和电流波形。
开关管不是理想器件，因此在开关管开关工作时，要产生开通损耗和关断损耗，统称为开关损耗（Switching Loss）。
开关频率越高，总的开关损耗越大，变换器的效率就越低。
开关损耗的存在限制了变换器开关频率的提高，从而限制了变换器的小型化和轻量化。
软开关技术综述1 引言开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开元件的占空比来调整输出电压。
开关电源的构成框图如图1所示，它由输入电路、变换电路、输出电路和控制电路等组成。
功率变换是其核心部分，主要由开关电路和变压器组成。
为了满足高功率密度的要求，变换器需要工作在高频状态，开关晶体管要采用开关速度高、导通和关断时间短的晶体臂，最典型的功率开关晶体管有功率晶体管（CTR）、功率场效应管（MOSFET）和绝缘型双极型晶体管（IGBT）等3种。
控制方式分为脉宽调制、脉频调制、脉宽和频率混合调制等3种，其中最常用的是脉宽调制（PWM）方式。
图1 开关电源构成框图从60年代开始得到发展和应用的DC－DC PWM功率变换技术是一种硬开关技术。
为了使开关电源在高频状态下也能高效率地运行，国内外电力电子界和电源技术界自70年代以来，不断研究开发高频软开关技术。
软开关和硬开关波形比较如图2所示。
图2 软开关和硬开关波形从图可以看出，软开关的特点是功率器件在零电压条件下导通（或关断），在零电流条件下关断（或导通）。
与硬开关相比，软开关的功率器件在零电压、零电流条件下工作，功率器件开关损耗小。
与此同时，du/dt和di/dt大为下降，所以它能消除相应的电磁干扰（EMI）和射频干扰（RFI），提高了变换器的可靠性。
同时，为了减小变换器的体积和重量，必须实现高频化。
要提高开关频率，同时提高变换器的变换效率，就必须减小开关损耗。
减小开关损耗的途径就是实现开关管的软开关，因此软开关技术软开关技术已经成为是开关变换技术的一个重要的研究方向。
本文对软开关和硬开关的工作特性进行比较，并对软开关技术进行了详细阐述。
2 硬开关的工作特性图3是开关管开关时的电压和电流波形。
开关管不是理想器件，因此在开关管开关工作时，要产生开通损耗和关断损耗，统称为开关损耗（Switching Loss）。
开关频率越高，总的开关损耗越大，变换器的效率就越低。
功率半导体器件发展概述功率半导体器件是指可以在高功率和高电压条件下工作的半导体器件。
随着现代电子技术的不断发展，功率半导体器件在电力电子和新能源领域等得到了广泛的应用。
本文将从发展历程、主要技术和应用领域等方面对功率半导体器件的发展进行概述。
20世纪60年代，晶闸管的出现推动了功率半导体器件的发展。
晶闸管具有可控的导电能力，适用于高压和高电流应用。
但晶闸管存在灵敏度低、引发电路复杂等问题。
20世纪70年代，功率MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor，场效应晶体管）开始被广泛应用于功率电子领域。
它具有低导通电阻、高工作频率和可控性等优势，成为了当时的主要功率半导体器件。
然而，由于硅材料本身的局限性，功率MOSFET在高压高电流应用中的性能仍然有待提高。
20世纪80年代，随着高压绝缘栅双极晶体管（IGBT）的问世，功率半导体器件又迎来了新的发展。
IGBT结合了晶闸管和场效应晶体管的优势，具有低导通电阻、高可控性和可靠性等特点。
今天，IGBT已成为广泛应用于电动汽车、风能和太阳能发电等领域的主要功率半导体器件。
此外，近年来，功率半导体器件的发展还涌现出一些新的技术，如SiC（碳化硅）和GaN（氮化镓）器件。
这些新材料在功率半导体器件中的应用取得了很大的突破，其具有更高的工作温度和更快的开关速度，使得功率器件的性能进一步提升。
主要技术方面，功率半导体器件的发展集中在几个关键技术：1.材料技术。
材料是功率半导体器件性能的基础，随着新材料的应用，器件的性能得到了很大的提升；2.封装技术。
功率器件通常需要承受较大的功率密度和热量，因此封装技术对于器件的可靠性和散热性能起到了至关重要的作用；3.控制技术。
功率半导体器件的可控性直接关系到其在不同应用场景中的适应性，因此控制技术的研究和创新对于发展功率半导体器件很重要。
功率半导体器件在诸多领域都有广泛的应用。
开关电源文献综述第一篇：开关电源文献综述开关电源---文献综述引言在计算机，电子仪表和通讯系统中应用极为广泛的开关电源，在近半个世纪的发展过程中，因具有轻小，高效等优点而逐渐取代传统技术制造的连续工作电源，成为电子电源中的主流产品。
人们在开关电源的技术领域里，一边开发相关电子技术，一边开发新型功率材料和元器件，两者相互促进推动着开关电源向轻小薄低噪声高可靠抗干扰方向发展，每年超过两位数的增长率。
开关电源分为AC/DC和DC/AC两大类。
主要应用于计算机，通讯办公室，控制设备，电子仪器等投资类产品及电视机，摄像机，VCD，电子游戏机等消费类产品。
目前全球开关电源制造商约500家。
据国外专家预计，世界开关电源的销量额将由1992年的84亿美元猛增至1999年得166亿美元，刺激开关电源市场进一步扩大并将继续推动开关电源技术进步的主要用户是计算机及外围设备，另外，快速发展的通讯及消费市场也正逐渐引起开关电源制造商的关注。
因此，研究开关电源是非常有必要的，对于我们以后的发展是很有帮助的。
因此，本文将围绕开关电源的高效性，可靠性，模块化，稳定性，低噪声，抗电磁干扰及应用等方面展开详细论述，论述是将借鉴近年来大量的文献，以此增加说服力。
正文开关电源的功率和效率问题为了使开关电源轻，小，薄，高频化（开关电源频率达兆赫级）是必然发展趋势。
而高频化有必然使传统的PWM开关功耗加大，效率降低，噪声也提高了，达不到高频，高效的预期效益，因此实现零电压导通，零电流关断软开关技术成为开关电源的主流。
采用软开关技术可使效率达到85%~88%。
开关电源是电源的发展方向，但是开关电源功率因数很低，它的输入电流波形严重畸变，所含谐波对电网有干扰，股提高功率因数，抑制谐波，减小对电网的干扰是重要的课题。
通常抑制谐波，改善功率因数的三种常用方法是串联谐振滤波器，并联谐振滤波器，升压式变换器。
其中有源式升压式变换器是提高功率因数的最好的方法。
