目录目录 0摘要 (1)一、脉冲功率技术的发展历史及现状 (2)二、脉冲功率技术的储能技术 (4)2.1惯性储能 (4)2.1.1直流发电机 (5)2.1.2单极脉冲发电机（HPG） (5)2.1.3同步发电机 (6)2.1.4主动补偿脉冲发电机 (7)2.2电容储能 (8)2.2.1电容器组放电 (8)2.2.2电容器组放电技术要点 (8)2.3电感储能 (9)2.3.1电感与电容器储能密度比较 (9)2.3.2电感储能的缺点 (10)三、串联谐振CCPS恒流充电 (11)3.1串联谐振CCPS概述 (11)3.2串联谐振CCPS工作原理 (11)3.3串联谐振CCPS恒流充电的MATLAB仿真 (14)总结 (16)参考文献 (17)脉冲功率技术摘要所谓脉冲功率技术是指将很大的能量（通常为几百千焦耳至几十兆焦耳）储存在储能元件中通常为电容器、电感器等, 然后通过快速开关（动作时间在毫微秒左右）将此能量在毫微秒至微秒时间内释放到负载上, 以得到极高的功率（兆瓦左右）。
脉冲功率技术研究的主要内容是如何经济地和可靠地储存能量, 并将大能量和大功率有效地传输到负载上。
不断提高的能量、功率、上升时间和平顶度、重复率、稳定性和寿命的要求, 给脉冲功率技术提出了一系列的科学技术问题。
本文介绍了，给储能元件电容充电的一种恒流充电电源，分析了CCPS充电的原理以及实现问题。
关键词：脉冲功率，CCPS,恒流充电，储能技术脉冲功率技术及其应用一、脉冲功率技术的发展历史及现状脉冲功率技术（PPT,Pulsed Power Technology）正式作为一个独立的部门发展,还是近几年的事。
事实上作为脉冲功率技术基础的脉冲放电, 早就存在于大自然中。
而对脉冲放电的研究则开始于研究天然雷电特性, 以及它对输电线路、建筑物危害及其防护措施。
当时这种放电仅限于毫秒级和微秒级。
四十年代末期, 就有人开始注意到亚微秒及毫微秒级的高压强流脉冲放电形式。
实用脉冲功率技术引论引言：脉冲功率技术是一种应用广泛的电子技术，它在各个领域都有着重要的应用。
本文将以实用脉冲功率技术为主题，探讨其原理、应用和未来发展趋势。
通过对脉冲功率技术的深入研究，我们可以更好地理解其重要性和潜力，为未来的科技发展做出贡献。
一、脉冲功率技术的原理脉冲功率技术是通过瞬间高能量的电磁脉冲信号传输来实现的。
其原理是利用电子元件的开关特性，通过电路的设计和控制，使电流在非常短的时间内达到高峰值，从而产生高功率的脉冲信号。
这种技术在能量传输、电磁干扰抑制等方面有着独特的应用优势。
二、脉冲功率技术的应用1. 能源领域：脉冲功率技术可以提高电能传输的效率，减少能量损耗。
在电力系统的输电线路和变压器中应用脉冲功率技术，可以提高能源利用率，降低能源成本。
2. 通信领域：脉冲功率技术可以扩大通信信号的传输距离和传输速度。
在无线通信和光纤通信中，脉冲功率技术可以提高信号的传输质量和稳定性，提高通信系统的性能。
3. 医疗领域：脉冲功率技术在医疗设备中有着广泛的应用。
例如，超声医学中的脉冲声波技术可以实现对人体内部的高分辨率成像，帮助医生准确诊断疾病。
4. 军事领域：脉冲功率技术在军事装备中具有重要的作用。
例如，雷达技术中的脉冲信号可以实现目标的探测和跟踪，提高军事作战的效果。
三、脉冲功率技术的未来发展趋势1. 高效能量传输：随着能源需求的增加，脉冲功率技术将在能源传输领域发挥更大的作用。
通过进一步提高能量传输效率和减少能量损耗，可以实现更可持续的能源开发和利用。
2. 高速通信：随着通信技术的发展，人们对通信速度的需求也越来越高。
脉冲功率技术将在高速通信领域发挥重要作用，实现更快速、稳定的数据传输。
3. 医疗影像技术：随着医疗技术的不断进步，脉冲功率技术在医疗影像领域的应用也将得到进一步发展。
通过脉冲功率技术实现更高分辨率、更精确的医疗影像，将有助于提高疾病的早期诊断和治疗效果。
结语：实用脉冲功率技术在各个领域都有着广泛的应用，其原理和应用价值已经得到了广泛认可。
脉冲功率技术的研究现状和发展趋势综述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!摘要：脉冲功率技术是一种重要的电力电子技术，在多个领域具有广泛的应用。
pin 管脉冲功率在我们现代科技社会中，高功率脉冲技术在许多领域中都有着广泛的应用，如激光、雷达、通信等。
在这一领域中，PIN管作为一种关键元件，发挥着至关重要的作用。
本文将介绍PIN管的原理、优势以及在脉冲功率应用中的具体案例，同时探讨我国在PIN管技术研发的发展状况和未来发展趋势。
首先，我们来了解一下脉冲功率的定义和重要性。
脉冲功率是指在非常短的时间内，设备能够输出很高的功率。
这种功率输出方式具有很高的峰值和效率，能够在短时间内完成大量能量的转换和传递。
在许多高技术领域，脉冲功率技术起着核心作用，是实现高性能设备的关键。
接下来，我们来探讨PIN管的原理和结构。
PIN管，全称为Positive Ion Negative Ion管，是一种半导体器件。
它主要由阳极、阴极和栅极组成。
在工作过程中，PIN管通过栅极控制阳极与阴极之间的电流，实现高功率脉冲的输出。
与传统半导体器件相比，PIN管具有更高的脉冲承受能力、更低的寄生电容和更快的响应速度，因此在脉冲功率应用中具有显著优势。
那么，PIN管在脉冲功率应用中的优势具体表现在哪些方面呢？首先，PIN管具有很高的脉冲承受能力，可以承受高电压、高电流的脉冲冲击。
其次，其寄生电容较低，有利于提高系统的稳定性。
此外，PIN管的响应速度快，能够实现高速脉冲输出。
这些优势使得PIN管在脉冲功率领域具有广泛的应用前景。
实际上，PIN管在我国已成功应用于多个领域。
例如，在激光领域，PIN 管作为激光器的关键元件，为高功率激光器提供了稳定的脉冲输出。
在雷达领域，PIN管的高功率脉冲技术为雷达系统的远程探测提供了有力支持。
此外，在通信、医疗、航空航天等领域，PIN管技术也发挥着重要作用。
然而，尽管我国在PIN管技术研发方面取得了一定的成绩，但与发达国家相比，仍存在一定差距。
为了缩小这一差距，我国还需加大对PIN管技术研发的投入，提高创新能力。
展望未来，随着科技的不断发展，PIN管技术将面临更多挑战。
华中科技大学研究生课程考试答题本考生姓名李猛虎考生学号 M201371361 系、年级高电压与绝缘技术2013级类别硕士考试科目脉冲功率技术考试日期 2013年12月15日脉冲功率技术是指把较小功率的能量以较长时间慢慢输入到能储存能量的设备中，然后通过动作时间在毫微秒左右的快速开关将此能量在毫微秒至微秒时间内释放到负载上，以得到极高的功率，实质上是输出功率对输入功率的放大。
脉冲功率系统中能量的储存方式有许多种，如电容储能，电感储能，脉冲电机储能以及电池储能等。
脉冲功率技术研究的技术指标为：电压1kV~10MV，电子能量0.3~15MeV（电子伏），述流大小1kA~10MA，脉冲宽度0.1~100ns，束流功率0.1~100TW，总能量：1kJ~15MJ。
脉冲功率技术的特征是：高脉冲功率，短脉冲持续时间，高电压，大电流。
脉冲功率技术，是以电气科学技术为基础，把电工新技术和高电压－大电流技术融为一体的新型学科。
脉冲功率技术在国防科研和高新技术领域有着极为重要的应用,而且现在已经越来越多地应用于工业和民用部门,它是高新技术研究的重要技术基础之一,有着极其广泛的发展和应用前景。
脉冲功率的发展历程脉冲放电现象存在于大自然。
人们最早是在20世纪30年代开始研究脉冲功率现象。
1938年，美国人Kingdon和Tanis第一次提出用高压脉冲电源放电产生微秒级脉宽的闪光X 射线；1939年，苏联人制成真空脉冲X射线管，并把闪光X 射线照相技术用于弹道学和爆轰物理学实验。
采用高压脉冲电容器并联充电、串联放电方式来获得较高电压脉冲。
第二次世界大战期间，企图将脉冲功率技术应用于军事的电磁炮和其他研究再度兴起，也促进了脉冲功率科学技术的形成和发展。
1947年，英国人A.D.Blumlien以专利的形式，把传输线波的折反射原理用于脉冲形成线，在纳秒脉冲放电方面取得了突破。
1962年，英国原子能研究中心的J.C.Martin领导的研究小组，将Marx发生器与Blumlien的专利结合起来，建造了世界上第一台强流相对论电子束加速器SOMG（3MV，50kA，30ns），脉冲功率达TW（1012W）量级，开创了高功率脉冲技术的新纪元。
1986年建成PBFA-II 装置，其峰值电压为12MV、电流8.4MA、脉宽40ns，其二极管束能为4.3MJ，脉冲功率1014W，是世界上第一台功率闯过100TW 大关的脉冲功率装置。
美国和俄罗斯目前在脉冲功率技术上处于领先地位。
美国从事脉冲功率技术研究的机构有Sandia国家实验室、Lawrence Livermore国家实验室、Maxwell实验室、Los Alamos科学实验室、海军武器研究中心、Texas技术大学等。
1967年在Sandia 实验室建成的Hermes2I 为当时最大的脉冲功率装置；1972年美国陆军的Hary Diamond实验室建成了Aurora装置，这个设备由4台Marx发生器组成，是脉冲功率史上的一个里程碑；1986年Sandia实验室又建成了FBFA2II，是世界上第1个闯过100TW 大关的装置。
俄罗斯从事脉冲功率技术研究的机构有库尔恰托夫研究所、新西伯利亚核物理所、托姆斯科大电流电子学研究所、电物理装备所、列别捷夫所等, 建造了许多大型的Marx成形线型联合装置,1985 年建成的AHrapa25就是其中之一。
日本的脉冲功率技术主要应用于强流粒子束加速器，特别重视轻离子的惯性约束聚变。
从事脉冲功率技术研究的机构有东京大学、熊本大学、大阪大学、长岗技术大学等, 较著名的装置有大阪大学的Raiden2IV和1986年长岗技术大学建成ETIGO 2II。
我国脉冲功率技术及其应用的研究是从20世纪70年代末开始的。
中科院等离子体物理研究所、中科院高能物理研究所、中科院电工技术研究所、华中科技大学、清华大学等单位的研究水平居于国内领先地位。
国内已有 20 多台的Marx 装置在运行，居首者是 1979 年西南工程物理研究院建成的“闪光 I 号”装置 ; 20世纪 90 年代以后，国内相继又建成的装置有西北核技术研究所的 “ 闪光 II 号 ” ,中国工程物理研究院和上海光机所“神光II 号 ”，华中科技大学等联合研制的“神光III ”。

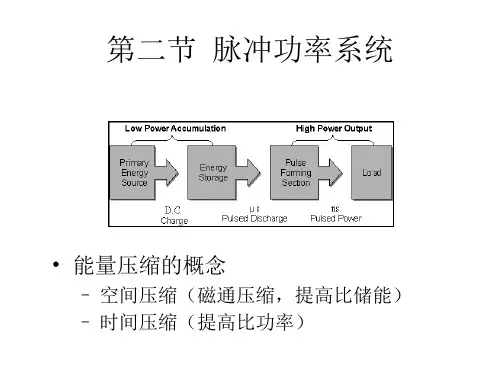

脉冲功率的主要技术高脉冲功率装置一般由初级能源、中间储能和脉冲形成系统、开关转换系统、测量系统和负载组成。
简单说脉冲功率产生的过程，首先，初始能源产生宽度在ms 级，能量在0.1MW 级的脉冲，然后经过中间储能装置产生脉冲宽度在宽度在us 级，能量在10MW 级的脉冲，再次通过脉冲压缩和变换装置产生宽度在ns 级，能量在1TW 级的脉冲，施加到负载上。
1. 储能技术脉冲功率技术中储能装置的储能方式一般由电能、磁能、机械能、化学能、核能等。
其中电能、磁能以及机械能应用最为广泛。
以电能形式储能的电容器多采用陶瓷介质电容。
电容储能技术发展最为成熟，但其储能密度低、体积和重量大，价格高，实现高重复脉冲难，对开关要求也很高的特点使其在新领域的应用中遇到瓶颈。
电容储能密度为：2/2EE ε=，电容器采用高能量密度的塑料薄膜，以典型的参数10,/400r ==εm V E op 计算，则可得电容储能密度为8MJ/m 3。
显然这种储能方式受介质的电场强度所限制，而且介质承受电压的时间越长越容易击穿。
以磁能形式储能的电感产生高压脉冲的方法有四种。
单级电感储能转换放电；多级电感储能脉冲发生器；用电流过零方法产生连续脉冲；用铁磁元件变换脉冲。
电感储能形式在与电容储能同样电流下，其储能密度为电容储能密度的25倍。
但目前该技术不够成熟，核心是开断开关的研究不成熟，一般应用于毫秒级强流脉冲放电装置中。
电感储能密度为：)2/(02μμr B E =，电感器采用高能空芯电感，以典型的参数T B r 40,1==μ计算，则可得电感储能密度为640MJ/m 3。
显然这种储能方式仅与磁感应强度有关，且最高电场仅出现在负载转换的最后一段时间，比电容储能情况短的多，因此电场强度对储能的限制不大，其储能密度几乎只受磁压力限制。
以机械能形式储能的惯性储能是依靠物体运动来储存能量的方法。
常用惯性储能有换向直流脉冲发电机、单极脉冲发电机，同步发电机和补偿脉冲发电机。
储存在旋转机械和飞轮中的动能是旋转机械能，不仅储能密度噶，而且提取方便。
一般使用较小功率的拖动机构，以相对长的时间把一定质量的转子或飞轮慢慢地加速使其转动起来，储存足够的动能，然后利用转动惯性脉冲地驱动合适的发电设备，把机械能转变成电磁能。
这种储能方式的优点在于储能密度高，结构紧凑，体积小，成本低，可移动。
惯性储能密度为：2/2ωM I E =，以典型的参数s m v m kg /600,/15003==ρ计算，则可得电感储能密度为135MJ/m 3。
惯性储能的应用极为广泛，比如托卡马克聚变装置，大型风洞装置，脉冲金属成型等。
2.开关技术在高功率脉冲发生器中，开关是最重要的器件之一，它起着连接储能器件与负载的作用。
关元件的参数和特性对脉冲的上升时间、幅值等产生最直接、最敏感的影响，因此开关元件在脉冲功率系统中占有非常重要的地位。
脉冲功率系统中开关的主要作用有能量的转换，通过开关的动作（断开或闭合）来实现能量的转移。
开关具有主要特性有电导率的变化范围应尽可能大，即要在完全绝缘体至导体之间变化；电导率的变化速度尽可能快。
脉冲功率系统开关的工作主要特点有高电压，大电流，快速（开通时间微妙至纳米级）。
脉冲功率开关技术所面对的难点为工作的可靠性，即该动作时必须动作，不该动作是绝不动作；精确的可控性，要求分散性要很小。
脉冲功率开关的的种类有很多，但是没有统一的分类标准，一般以开关的某一主要特征来进行分类。
其中，以开关的触发机理特征，可分为引燃管、三电极开关、激光触发开关等；以开关主电极的特征来分，可分为场畸变开关、空心阴极开关、热阴极开关、表面放电开关等。
以开关的动作意图来分，可分为闭合开关盒断路开关。
这些开关的分类方式不是绝对的，其实所有的开关都有一些共性。
综上所述，开关主要分为以下几种：闸流管、火花气体开关、激光触发开关、真空开关、爆炸断路开关、等离子体压缩断路开关、熔丝、金属箔熔片、低压反射开关、利用栅极控制等离子体的大功率断路开关、等离子体融蚀开关、反箍缩等离子体开关、磁开关、光导半导体开关、表面放电开关等。
下面简单介绍一些常见开关。
气体火花开关，这是一种间隙气压在100kPa或以上的开关，即在常压下或超过常压工作的开关。
气体火花开关有两电极开关盒三电极开关。
气体火花开关的导通过程实际上就是气体基础的发展过程，即有非自持放电转入自持放电的过程。
其导通需要一定的时间，它是放电间隙上作用一个迅速上升的电压脉冲后，使之形成自持电流所需要的时间。
气体火花开关由于结构简洁，易于加工，适用范围广，在国内外脉冲功率技术领域应用最广。
火花开关具有工作电压高、通流能力强、传递电荷量大的优点，但是工作重复频率较低。
伪火花隙开关具有氢气闸流管和高气压充气间隙的双重优点，其最大导通电流可达数百千安以上电流上升陡度达1012A/s，寿命达数百库仑是高气压充气间隙的5~10倍，特别是在峰值电流达几十千安时仍能以几千赫兹的频率重复工作且可以通过100%的反向电流同时将阳极放电电流时延抖动限制在几个纳秒范围在许多领域它正在代替现有的氢气闸流管汞蒸气引燃管和高气压火花间隙。
就工作特性而言，伪火花放电工作范围界于真空放电与低气压辉光放电之间。
由于伪火花放电的超大电流密度和快速的电流上升陡度，使其在脉冲功率技术中得到广泛应用，成为继氢激光触发多通道开关气闸流管和高气压放电间隙之后又一重要的脉冲功率闭合开关。
在作为开关使用时，其阴极通常接地，开关的工作电压为5~ 35 kV。
半导体开关它通过在发射结平面形成的均匀电子－空穴等离子体层代替门极来解决晶闸管的触发问题。
半导体器件的开关特性，主要受以正常温度下电荷载流子的迁移率和密度的限制。
传导较强的电流需要较大的导电区域，由于受载流子漂移距离的限制，不能像气体开关那样调整电极间距，所以提高开关功率只能增加载流通道的面积。
脉冲功率技术应用及发展前景脉冲功率技术在科学研究、国防工业以及工业、民用等众多领域有着极为重要的应用。
在工业生产领域内可应用于核聚变电站、强流脉冲离子束辐照——涡轮叶片表面的清洗加工、钛合金表面改性的机理研究、高温金属材料表面再制造技术原理与应用。
脉冲电晕放电减排硫化物和氮化物、脉冲或者静电除尘、有机物处理、金属加工成型、水中放电排肾结石、食品消毒灭菌、材料加工处理等；在军事、国防中可应用于产生高功率激光、高功率微波、高功率激光武器、高功率光束、轨道枪、线圈枪、电热化学枪等；在科学研究中主要应用于强磁场、惯性束聚变、同步加速器辐射、高速度发射和碰撞等。
