供水管井设计施工验收规范

供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

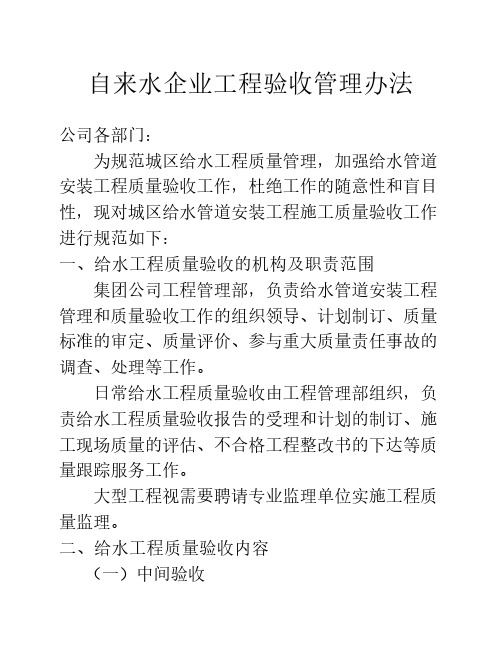

自来水企业工程验收管理办法公司各部门：为规范城区给水工程质量管理，加强给水管道安装工程质量验收工作，杜绝工作的随意性和盲目性，现对城区给水管道安装工程施工质量验收工作进行规范如下：一、给水工程质量验收的机构及职责范围集团公司工程管理部，负责给水管道安装工程管理和质量验收工作的组织领导、计划制订、质量标准的审定、质量评价、参与重大质量责任事故的调查、处理等工作。

日常给水工程质量验收由工程管理部组织，负责给水工程质量验收报告的受理和计划的制订、施工现场质量的评估、不合格工程整改书的下达等质量跟踪服务工作。

大型工程视需要聘请专业监理单位实施工程质量监理。

二、给水工程质量验收内容（一）中间验收工程管理部在组织中间验收时，应严格按照中华人民共和国《给水排水管道工程施工及验收规范》（GB50268-2008）中所列验收内容和标准进行，不得降低标准。

中间验收应认真填写中间验收记录，其主要内容包含：(1)沟槽开挖施工质量验收；(2)管道安装与铺设施工质量验收；(3)对管道焊接、管道接口进行质量验收；(4)对管道及制作管件防腐层质量验收(5)对管道附件、阀门安装质量验收；(6)管道回填施工质量验收；(7)管道打压试验验收；(8)管道清洗、消毒验收；(9)隐蔽工程的验收；(10)中间验收记录表；（二）竣工验收竣工验收时，应严格执行中华人民共和国〈〈给水排水管道工程施工及验收规范〉〉（GB50268-2008）所列内容和标准执行，不得降低标准。

竣工验收时，应核实竣工验收资料，并进行必要的复检和外观检查，对下列项目应作出鉴定，并填写竣工验收签定书:(1)审核竣工验收资料；(2)审核竣工图及设计变更文件；(3)对管道安装工程质量进行全面验收；(4)对路面还原进行质量验收；(5)竣工验收签定书；三、给水工程质量验收的申报程序及要求（一）开工及中间验收(1)开工前，工程项目部应向工程管理部递交开工报告；(2)隐蔽工程在回填前，由工程项目部递交中间验收申请报告及相关资料，报工程管理部组织验收；(3)凡中间验收合格后，方可进行下一工序的施工。

范文范例指导参考供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10- 86, 自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二早管井设计第一-节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与学习资料整理范文范例指导参考河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

【最新整理，下载后即可编辑】供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率1 地下水取水构筑物分部工程验收，施工单位应提交资料 水源井平面位置图结 构图和地层挂状图 水源井含水层砂样和 滤料的颗粒分析资料 水源井抽水试验资料 出水量和含砂量具有计量认征资质 （CMA）单位出具的水质检测报告2 水源井的出水量 应满足设计要求3洗井完毕后应进行抽水试验抽水试验符合GB/T50625的规定抽水试验终止前应采集水样，分析水质，测定含砂量。

洗井后 井底沉淀物厚度应小于井深的5‰4管井施工质量控制及验收井身应圆正、垂直，井直径不应小于设计井径。

井深不大于100m的井段，其顶角倾斜度不应大于1°；井深大于100m的井段，每百米顶角倾斜度的递增斜度不应大于1.5°井段的顶角和方位角不应有突变。

滤料不应含有土、杂物和有棱角的碎石不符合规格的滤料数量不应超过设计值的15％过滤器 安装深度 ±300mm非取水层的含水层封闭应符合设计要求。

管外封闭位置的上下偏差≤300mm5大口井施工质量控制及验收井壁进水时，进水孔的反滤层应按设计要求分层铺设，装填密实。

井底进水时，铺设反滤层前，宜将井中水位降到井底以下每层厚度不应小于设计要求，且下一层铺设完毕并经验收合格后，方可铺设上一层。

井筒位置、井深以及井外四周封填材料、厚度应符合设计要求大口井施工允许偏差井筒中心位置 30井筒井底高程 ±30井筒倾斜符合设计要求，且≤50表面平整度 ≤10预埋件、预埋管的中心位置≤5项次检验项目质量标准检查（测）记录合格数合格率6 辐射井施工质量控制及验收 辐射管的外观应顺 直、无残缺、无裂 缝，管端应呈平面 且与管轴线垂直。

每根辐射管的施工 应连续作业。

辐射管坡度符合设 计要求，且不小于 4‰辐射管施工完毕后 应进行冲洗;辐射管 与预留孔之间的孔 隙应封闭牢固，不 应漏砂。

给排水管道工程施工及验收细则一、验收组织常州市建设局开发办统一组织，常州市通用自来水有限公司（以下简称自来水公司）负责对管辖范围内所有新建住宅小区项目（以下简称项目）的给水工程进行专项验收。

二、验收依据1、《给排水管道工程施工及验收规范》 GB50268-972、《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20023、《室外给水设计规范》 GB50013-20064、《建筑给水排水设计规范》 GB50015-20035、《饮用冷水水表和热水水表第2部分：安装要求》 GB/T778.2-20076、《矩形钢筋混凝土清水池》【国家建筑标准设计图集（96S823-96S833）】7、《矩形给水箱》【国家建筑标准设计图集02S101】8、《室内给水排水管道及附件安装（一）》【国家建筑标准设计图集S4（一）】9、《室外给水排水管道工程及附属设施（一）：砖砌矩形水表井》【国家建筑标准设计图集S5（一）】10、《项目地块修建性详细规划方案》（小区控制性详细规划图）11、小区管线规划图、小区管线综合图12、小区给水系统图，管道、水表和泵房施工设计图三、验收流程1、开发企业向常州市建设局申请项目验收，市建设局开发办根据项目验收计划向自来水公司下达验收通知。

2、自来水公司完成预验收工作，对预验收中存在需整改的问题以书面形式告知施工单位和开发企业落实整改，并提供给水竣工验收资料（管道闭水试压报告、放验线和标高复核记录、给水管道和泵站工程竣工图、泵站设备试车报告）。

3、自来水公司验收人员参加市建设局开发办组织的现场验收，查验预验收的整改情况，验收完毕后在验收表上签署验收意见，对仍存在的问题提出整改要求，明确整改时间。

4、开发企业和施工单位在规定时间内完成整改后应及时通知自来水公司相关人员到项目现场复验。

复验通过后签署复验意见。

四、验收范围及内容1、验收范围：1.1 住宅小区室外给水管道和建筑物内给水立管1.2 住宅部分的远传水表和其它部位的普通水表1.3 二次供水泵站2、验收内容：2.1 现场（实物）工程应符合施工设计图要求。

各行业标准规范号标准目录标准规范号标准规范名称一、城镇建设CJJ10-86供水管井设计施工及验收规范CJJ1-90市政道路工程质量检验评定标准CJJ28-29城市供热管网工程施工及验收规范CJJ2-90市政桥梁工程质量检验评定标准CJJ33-89城镇燃气输配工程施工及验收规范CJJ35-90钢渣石灰类道路基层施工及验收规范CJJ3-90市政排水管渠工程质量检验评定标准CJJ42-91乳化沥青路面施工及验收规范CJJ44-91城市道路路基工程施工及验收规范CJJ4-97粉煤灰石灰类道路基层施工及验收规程(替代CJJ4—83)CJJ62-95房屋渗漏修缮技术规程CJJ63-95聚乙烯燃气管道工程技术规程CJJ9-85市政工程质量检验评定标准(城市防洪工程)二、电力行业DL/T5047-95电力建设施工及验收技术规范(锅炉机组篇)(替代SDJ245-88)DL/T5048-95电力建设施工及验收规范(管道焊接接头超声波检验篇)(替代SDJ67-83)DL/T5069-96电力建设施工及验收技术规范(钢制承压管道对接焊接接头射线检验篇)(替代SD143—85)DL438-91火力发电厂金属技术监督规程(替代SD107-83)DL5007-92电力建设施工及验收技术规范（火力发电厂焊接篇）DL5009.1-92电力建设安全工作规程(火力发电厂部分)DL5009.2-94电力建设安全工作规程(架空电力线路部分)DL5011-92电力建设施工及验收技术规范汽轮机机组篇(替代SDJ53-83)DL5017-93压力钢管制造安装及验收规范DL5031-94电力建设施工及验收技术规范(管道篇)(替代DL56-79)DL612-1996电力工业锅炉压力容器监察规程(代替SD167-85)DLJ58-81电力建设施工及验收规范(火力发电厂化学篇)三、纺织行业FJJ211-86夹套管施工及验收规范FJJ213-84VD406～LVD802型涤纶短纤维设备安装质量标准(试行)FJJ215-86粘胶纤维设备安装质量检验标准(试行)FJJ216-86日产50吨涤纶短纤维设备安装质量检验标准(试行)(替代FJJ216-86) FJJ218-87涤纶长丝高速纺丝设备安装质量检验标准(试行)四、工程建设标准化协会CECS01:88呋喃树脂防腐蚀工程技术规程CECS02:88超声回弹综合法检测混凝土强度技术规程CECS10:89埋地给水钢管道水泥砂浆衬里技术标准CECS19:90混凝土排水管道工程闭气试验标准CECS21:90超声法检测混凝土缺陷技术规程CECS27:90工业炉水泥耐火浇注料冬期施工技术规程CECS28:90钢管混凝土结构设计与施工规程CECS29:91柔毡屋面防水工程技术规程CECS40:92混凝土及预制混凝土构件质量控制规程CECS41:92建筑给水硬聚氯乙烯管道设计与施工验收规程CECS52:93整体预应力装配式板柱建筑技术规程CECS53:93混凝土碱含量限值标准五、广播电影电视GY5053-94广播传音电缆线路工程建设技术规范GYJ32-87广播电视微波工程安装及验收规范GYJ40-89卫星电视地球接收站验收调试规范六、国标GB10059-88电梯试验方法GB10060-93电梯安装验收规范（替代GB10060-88）GB10183-88桥式和门式起重机制造及轨道安装公差GB10854-89钢结构焊缝外形尺寸GB10876-89中型活塞式单级制冷压缩机试验方法GB/T11790-96设备及管道保冷技术通则（替代GB11790-89）GB12219-89钢筋气压焊GB12573-90水泥取样方法GB/T12605-90钢管环缝熔化焊对接接头射线透照工艺和质量分级GB12771-91流体输送用不锈钢焊接钢管GB/T12969.1～2-91钛及钛合金管材超声波检验方法/钛及钛合金管材涡流检验方法GB/T13148-91不锈复合钢板焊接技术条件GB13329-91建筑卷扬机安全规程GB13955-92漏电保护器安装和运行GB14285-93继电保护和安全自动装置技术规程GB14902-94预拌混凝土GB/T14908-94住宅混凝土内墙板隔墙板GB/T14976-94流体输送用不锈钢无缝钢管（替代GB2270-80）GB150-1998钢制压力容器(替代GB150—1989)GB151-1999管壳式换热器(代替GB15l—1989)GB/T15386-94空冷式换热器GB15579-1995弧焊设备安全要求GB/T15830-1995钢质管道对接环焊溶超声波探伤方法和检验结果的分级GB16409-1996板式换热器GB/T16544-96球形储罐γ—射线全景曝光照相方法GB/T19000.1-94质量管理和质量保证标准第一部分：选择和使用指南GB/T19001-94质量体系设计、开发、生产、安装和服务的质量保证模式GB/T19003-94质量体系最终检验和试验的质量保证模式GB/T19004.1-94质量管理和质量体系要素第一部分：指南GB222-84钢的化学分析用试样取样法及成品化学成份允许偏差（替代GB222-63）GB/T2624-93流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量（替代GB2624-81）GB2649-89焊接接头机械性能试验取样方法（替代GB2649-81）GB2650-89焊接接头冲击试验方法（替代GB2650-81）GB2893-82安全色GB2894-82安全标志GB2975-82钢材力学及工艺性能试验取样规定GB/T3087-99低中压锅炉用无缝钢管（替代GB/T3087-82）GB3323-87钢熔化焊对接接头射线照相和质量分级GB3531-96低温压力容器用低合金钢钢板(替代GB353l—83)GB/T3608-93高处作业分级(替代GB3608—83)GB/T4111-97混凝土小型空心砌块试验方法（替代GB4111-83）GB4272-92设备及管道保温技术通则（替代GB4272-84）GB4715-93点型感烟火灾探测器技术要求及试验方法（替代GB4715-84）GB4716-93点型感温火灾探测器技术要求及试验方法（替代GB4716-84）GB4717-93火灾报警控制器通用技术条件（替代GB4717-84）GB50023-95建筑抗震鉴定标准（替代TJ23-77）GB50026-93工程测量规范（替代TJ26-78）GB50092-96沥青路面施工及验收规范(替代GBJ92-86)GB50094-98球型储罐施工及验收规范(替代GBJ94—86)GB/T50123-99土工试验方法标准(替代GBJ123—88)GB50150-91电气装置安装工程电气设备交接试验标准GB50152-92混凝土结构试验方法标准GB50160-92石油化工企业设计防火规范GB50164-92混凝土质量控制标准GB50166-92火灾自动报警系统施工及验收规范GB50168-92电气装置安装工程电缆线路施工及验收规范GB50169-92电气装置安装工程接地装置施工及验收规范GB50170-92电气装置安装工程旋转电机施工及验收规范GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50172-92电气装置安装工程蓄电池施工及验收规范GB50173-92电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50182-93电气装置安装工程电梯电气装置施工及验收规范GB50184-93工业金属管道工程质量检验评定标准GB50185-93工业设备及管道绝热工程质量检验评定标准GB50194-93建设工程施工现场供用电安全规范GB50198-94民用闭路监视电视系统工程技术规范GB50200-94有线电视系统工程技术规范GB50203-2002砌体工程施工质量验收规范GB50204-2002混凝土结构工程施工质量验收规范(替代GB50204—92)GB50205-2001钢结构工程施工及验收规范(替代GB50205—95)GB50207-94屋面工程技术规范(替代GBJ207—83)GB50208-2002地下防水工程质量验收规范GB50209-95建筑地面工程施工及验收规范(替代GBJ209—83)GB50210-2001建筑装饰装修工程质量验收规范GB50212-91建筑防腐蚀工程施工及验收规范(替代TJ212—76)GB50221-95钢结构工程质量检验与评定标准GB50222-95建筑内部装修设计防火规范GB50224-95建筑防腐蚀工程质量检验评定标准GB50235-97工业金属管道工程施工及验收规范(替代GBJ235—82)GB50236-98现场设备、工业管道焊接工程施工及验收规范(替代GBJ236—82) GB50242-2002建筑给水排水及采暖工程施工质量验收规范GB50243-97通风与空调工程施工及验收规范(替代GBJ243-82)GB50252-94工业安装工程质量检验评定统一标准GB50254-96电气装置安装工程低压电器施工及验收规范GB50255-96电气装置安装工程电力变流设备施工及验收规范GB50256-96电气装置安装工程起重机电气装置施工及验收规范GB50257-96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50258-96电气装置安装工程1kV及以下配线工程施工及验收规范GB50259-96电气装置安装工程电气照明装置施工及验收规范GB50272-98锻压设备安装工程施工及验收规范GB50273-98工业锅炉安装工程施工及验收规范GB50274-98制冷设备、空气分离设备安装工程施工及验收规范GB50275-98压缩机、风机、泵安装工程施工及验收规范GB50276-98破碎、粉磨设备安装工程施工及验收规范GB50277-98铸造设备安装工程施工及验收规范GB50278-98起重设备安装工程施工及验收规范GB50281-98泡沫灭火系统施工及验收规范GB50300-2001建筑工程施工质量验收统一标准GB50309-92工业炉砌筑工程质量检验评定标准(替代TJ309—77)GB50319-2000建设工程监理规范GB50325-2001民用建筑工程室内环境污染控制规范GB50327-2001住宅装饰装修工程施工规范GB/T50328-2001建筑工程文件归档整理规范GB5144-94塔式起重机安全规程(替代GB5144—85)GB5193-85钛及钛合金加工产品超声波探伤方法GB5310-95高压锅炉用无缝钢管(替代GB5310—85)GB5777-86无缝钢管超声波探伤方法GB5905-86起重机试验规范和程序GB5956-91房间空调器电气设备的安全要求(替代GB5956—86)GB6067-85起重机械安全规程GB6394-86金属平均晶粒度测定法GB6397-86金属拉伸试验试样GB6654-1996压力容器用钢板(替代GB6654—86,GB6655-86)GB6722-86爆破安全规程GB6807-86钢铁工件涂漆前磷化处理技术条件:621.794.62GB6829-86漏电电流动作保护器（剩余电流动作保护器）GB7588-1995电梯制造与安装安全规范（替代GB7588-87）GB7734-87复合钢板超声波探伤方法GB/T8163-1999输送流体用无缝钢管GB8923-88涂装前钢材表面锈蚀等级和除锈等级GB8958-88缺氧危险作业安全规程GB9237-88制冷设备通用技术规范GBJ108-87地下工程防水技术规范GBJ112-87膨胀土地区建筑技术规范GBJ113-87液压滑动模板施工技术规范GBJ119-88混凝土外加剂应用技术规程GBJ126-89工业设备及管道绝热工程施工及验收规范GBJ128-90立式圆筒形钢制焊接油罐施工及验收规范GBJ130-90钢筋混凝土升板结构技术规范GBJ131-90自动化仪表安装工程质量检验评定标准(替代TJ308—77)GBJ134-90人防工程施工及验收规范GBJ141-90给水排水构筑物施工及验收规范GBJ144-90工业厂房可靠性鉴定标准GBJ145-90土的分类标准GBJ146-90粉煤灰混凝土应用技术规范GBJ147-90电气装置安装工程高压电器施工及验收规范GBJ148-90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ149-90电气装置安装工程母线装置施工及验收规范GBJ18-87冷弯薄壁型钢结构技术规范GBJ201-83土方与爆破工程施工及验收规范GBJ202-83地基与基础工程施工及验收规范GBJ206-83木结构工程施工及验收规范GBJ208-83地下防水工程施工及验收规范GBJ211-87工业炉砌筑工程施工及验收规范GBJ214-89组合钢模板技术规范GBJ233-90110～500kV架空电力线路施工及验收规范(替代GBJ233—81)GBJ242-82采暖与卫生工程施工及验收规范GBJ25-90湿陷性黄土地区建筑规范(替代GBJ25—78)GBJ300-88建筑安装工程质量检验评定统—标准GBJ301-88建筑工程质量检验评定标准GBJ302-88建筑采暖卫生与煤气工程质量检验评定标准GBJ303-88建筑电气安装工程质量检验评定标准GBJ304-88通风与空调工程质量检验评定标准GBJ310-88电梯安装工程质量检验评定标准GBJ321-90预制混凝土构件质量检验评定标准GBJ43-82室外给水排水工程设施抗震鉴定标准（试行）GBJ78-85烟囱工程施工及验收规范GBJ86-85锚杆喷射混凝土支护技术规范GBJ93-86工业自动化仪表工程施工及验收规范GBJ97-87水泥混凝土路面施工及验收规范七、化工行业HG20225-95化工金属管道工程施工及验收规范HG20235-93化工建设项目施工组织设计标准HGJ19-89钢制低温压力容器技术规定HGJ201-83化工工程建设起重施工规范HGJ202-82脱脂工程施工及验收规范HGJ203-83化工机器安装施工及验收规范(通用规定)HGJ204-83化工机器安装工程施工及验收规范(对置式压缩机)HGJ205-92化工机器安装工程施工及验收规范(离心式压缩机)HGJ206-92化工机器安装工程施工及验收规范(中小型活塞式压缩机)HGJ207-83化工机器安装工程施工及验收规范(化工用泵)HGJ208-83高压化工设备施工及验收规范HGJ209-83中低压化工设备施工及验收规范HGJ211-85化工塔类没备施工及验收规范HGJ212-83金属焊接结构湿式气柜施工及验收规范HGJ216-79不饱和聚酯树脂类防腐蚀工程施工及验收规程（试行）HGJ222-92铝及铝合金焊接技术规程HGJ223-92铜及铜合金焊接及钎焊技术规程HGJ227-84化工用炉砌筑工程施工及验收规范HGJ228-87中型化肥厂煤气发生炉砌筑工程施工及验收规范HGJ229-91工业设备、管道防腐蚀工程施工及验收规范八、机械行业JB1580-75铝制焊接容器技术条件JB2536-80压力容器油漆、包装、运输JB3144-82锅炉大口径管座角焊缝超声波探伤JB4708-2000钢制压力容器焊接工艺评定(代替JB4708-1992)JB/T4709-2000钢制压力容器焊接规程(代替JB/T4709—1992)JB4710-92钢制塔式容器JB4730-94压力容器无损检测JB/T4735-97钢制焊接常压容器(替代JB2880—81)九、建筑工业JGJ/T10-95混凝土泵送施工技术规程JGJ/T13-94设置钢筋混凝土构造柱多层砖房抗震技术规程（替代JGJ13-82）JGJ/T14-95混凝土小型空心砌块建筑技术规程（替代JGJ14-82）JGJ17-84蒸压加气混凝土应用技术规范JGJ18-96钢筋焊接及验收规程（替代JGJ18-84）JGJ1-91装配式大板居住建筑结构设计与施工规程（替代JGJ1-79）JGJ19-92冷拔钢丝预应力混凝土构件设计与施工规程（替代JGJ19-84）JGJ20-84大模板多层住宅结构设计与施工规程JGJ/T21-93V形折板屋盖设计与施工规程（替代JGJ21-84）JGJ27-86钢筋焊接接头试验方法JGJ33-86建筑机械使用安全技术规程JGJ3-91钢筋混凝土高层建筑结构设计与施工规程（替代JGJ3-79）JGJ46-88施工现场临时用电安全技术规范JGJ4-80工业与民用建筑灌注桩基础设计与施工规程JGJ51-90轻集料混凝土技术规程JGJ65-89液压滑动模板施工安全技术规程JGJ6-80高层建筑箱形基础设计与施工规程JGJ73-91建筑装饰工程施工及验收规范（替代GBJ210-83）JGJ74.1-91钢桁架质量标准JGJ74.2-91钢桁架检验及验收标准JGJ75.1-91钢网架螺栓球节点JGJ75.2-91钢网架焊接球节点JGJ75.3-91钢网架检验及验收标准JGJ78-91网架结构工程质量检验评定标准JGJ7-91网架结构设计与施工规程JGJ79-91建筑地基处理技术规范JGJ80-91建筑施工高处作业安全技术规范JGJ81-91建筑钢结构焊接规程JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规程JGJ83-91软土地区工程地质勘察规范JGJ85-92预应力筋用锚具、夹具和连接器应用技术规程JGJ/T92-93无粘结预应力混凝土结构技术规范JGJ94-94建筑桩基技术规范JGJ95-95冷扎带肋钢筋混凝土结构技术规程十、交通部JTJ001-97公路工程技术标准(代替JTJ01-88)JTJ033-95公路路基施工技术规范(代替JTJ033—86)JTJ034-93公路路面基层施工技术规范JTJ041-2000公路桥涵施工技术规范(代替JTJ04l—89)JTJ071-98公路工程质量检验评定标准(代替JTJ07l—94)JTJ221-98港口工程质量检验评定标准JTJ228-87海港钢筋混凝土结构防腐蚀JTJ229-87海港预应力混凝土结构防腐蚀JTJ/T23-92回弹法检测混凝土抗压强度技术规程JTJ240-97港口工程地质勘察规范(代替JTJ224—87)JTJ250-98港口工程地基规范(代替JTJ219—87)JTJ254-98港口工程桩基规范(代替JTJ222—87)JTJ268-96水运工程混凝土施工规范(代替JTJ221—87) JTJ294-98斜坡码头及浮码头设计与施工规范(代替JTJ217—87)JTJ298-98防波堤设计与施工规范(代替JTJ218—87)十一、劳动部劳部发（1993）370号超高压容器安全监察规程(试行)劳部发（1989）11号低压锅炉化学清洗规则国发（1982）22号锅炉压力容器安全监察暂行条例劳人锅（1988）1号锅炉压力容器焊工考试规则劳部发（1993）441号锅炉压力容器无损检测人员资格考核规则劳人锅（1982）6号《锅炉压力容器安全监察暂行条例》实施细则劳人锅（1986）2号锅炉司炉工人安全技术考核管理办法劳锅字（1991）8号热水锅炉安全技术监察规程劳总锅字（1981）10号熔解乙炔气瓶安全监察规程劳部发（1996）140号压力管道安全管理与监察规定质技监局锅发（1999）154号压力容器安全技术监察规程劳部发（1993）356号有机热载体炉安全技术监察规程劳部发（1996）276号蒸汽锅炉安全技术监察规程气瓶安全监察规程十二、石化行业SH3022-1999石油化工设备和管道涂料防腐蚀技术规范（替代SHJ22-90）SHJ43-91石油化工企业设备管道表面色和标志（现编号SH3043-91）SH3049-93石油化工企业建筑抗震设防等级分类标准SH3064-94石油化工钢制通用阀门选用、检验及验收SH3065-94石油化工管式炉急弯弯管技术标准(替代SHJ1042-84)SH3085-1997石油化工管式炉碳钢和铬钼钢炉管焊接技术条件(替代SHJ1038-84)SH3086-1998石油化工管式炉钢结构工程及部件安装技术条件(替代SHJ1037-84)SH3087-1997石油化工管式炉耐热钢铸件技术标准(替代SHJ1041-84)SH3501-1997石油化工剧毒、可燃介质管道工程施工及验收规范(替代SHJ501-85)SH3502-2000钛管道施工及验收规范(替代SHJ502-82)SH3504-2000催化裂化装置反应、再生设备施工及验收规范(替代SHJ504-86)SH3505-1999石油化工施工安全技术规程SH3506-2000管式炉安装工程施工及验收规范(替代SHJ506-87)SH3507-1999石油化工钢结构工程施工验收规范(替代SHJ507-87)SH3508-96石油化工工程施工及验收统一标准(替代SHJ508-88)SH3510-2000石油化工设备混凝土基础工程施工及验收规范(替代SHJ510-88)SH/T3511-2000乙烯装置裂解炉施工技术规程(替代SHJ511-89)SHJ512-90球形储罐工程施工工艺标准(现编号SH/T3512-90)SH3513-2000石油化工铝制料仓施工及验收规范(替代SHJ513-90)SHJ514-90石油化工设备安装工程质量检验评定标准(现编号SH3514-90)SHJ515-90大型设备吊装工程施工工艺标准(现编号SH/T3515-90)SHJ516-90催化裂化装置轴流压缩机—烟气轮机机组施工技术规程(现编号SH/T3516-90)SHJ517-91石油化工钢制管道工程施工工艺标准(现编号SH/T3517-91)SH3518-2000阀门检验与管理规程(替代SHJ518-91)SHJ519-91乙烯装置离心压缩机组施工技术规程(现编号SH3519-91)SHJ520-91石油化工工程铬钼耐热钢管道焊接技术规程(现编号SH3520-91)SH3521-99石油化工仪表工程施工技术规程(替代SHJ521-91)SHJ522-91石油化工绝热工程施工工艺标准(现编号SH/T3522-91)SH/T3523-1999石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程(替代SH3523-91)SH/T3524-1999石油化工钢制塔、容器现场组焊施工工艺标准(替代SHJ522-92)SH3525-92石油化工低温钢焊接规程SH3526-92石油化工异种钢焊接规程SH/T3527-1999石油化工不锈钢复合钢焊接规程(替代SH3527-1992)SH3528-93石油化工钢储罐地基与基础施工及验收规范SH3529-93石油化工企业厂区竖向布置工程施工及验收规范SH3530-93石油化工立式圆筒形钢制储罐施工工艺标准SH3531-1999隔热耐磨混凝土衬里技术规范(替代SH3531—94)SH3532-95石油化工换热设备施工及验收规范SH3533-95石油化工给水排水管道工程施工及验收规范SH/T3412-99石油化工管道用金属软管选用、检验及验收SH/T3413-99石油化工石油气管道阻火器选用、检验及验收SH/T3414-99石油化工钢制立式轻质油罐罐下采样器选用、检验及验收十三、石油天然气SY0055-93长距离输油输气管道测量规范SY0401-98输油输气管道线路工程施工及验收规范（替代SYJ4001-90）SY0402-2000石油天然气站内工艺管线工程施工及验收规范（替代SYJ4023-89，SYJ4002-90,SY/T4067-93）SY/T4013—95埋地钢质管道聚乙烯防腐层技术标准（替代SYJ4013-87）SY/T0415—96埋地钢质管道硬质聚氨脂泡沫塑料防腐保温层技术标准（替代SYJ18-86,SYJ4015-87）SY0422-97油田集输管道施工及验收规范（替代SYJ4022-88,SYJ4009-86,SYJ4061-93）SY/T0447-96埋地钢质管道环氧煤沥青防腐层技术标准（替代SYJ28-87,SYJ4047-90）SY0453-98石油建设工程质量检验评定标准油田集输管道工程（替代SY4053-93）SY0466-97天然气集输管道施工及验收规范（替代SY4066-93,SY/T4082-95）SY0470-2000石油天然气管道跨越工程施工及验收规范（替代SY4070-93）SY4014-93埋地钢质管道聚乙烯胶粘带防腐层施工及验收规范（替代SYJ4014-87）SYJ4042-89钢制管道粉末内涂层技术标准SY4028-93石油建设工程质量检验评定标准设备安装工程（替代SYJn4028-88）SY4032.1-93石油建设工程质量检验评定标准通信工程（长途通信明线线路工程（替代SYJn4032-88）SY4056-93石油天然气钢制管道对接焊缝射线照相及质量分级SY4058-93埋地钢质管道外防腐层和保温层现场补口补伤施工及验收规范SY4065-93石油天然气钢制管道对接焊缝超声波探伤及质量分级SY5036-83承压流体输送用螺旋缝埋弧焊钢管SY5038-83承压流体输送用螺旋缝高频焊钢管SY5039-83一般低压流体输送用螺旋缝高频焊钢管SYJ4006-90长输管道阴极保护工程施工及验收规范（替代SYJ4006-84）SY/T0407-97涂装前钢材表面预处理规范（替代SYJ4007-86）SY/T0420-97埋地钢质管道石油沥青防腐层技术标准（替代SYJ4020-88,SYJ8-84）十四、水利行业SDJ226-87架空送电线路导线及避雷线液压施工工艺规程(试行)SDJ276-90架空电力线外爆压接施工工艺规程SDJ277-90架空电力线内爆压接施工工艺规程SDJ279-90电力建设施工及验收技术规范(热工仪表及控制装置篇)SDJ68-85火力发电厂热力设备和管道保温材料技术条件与检验方法十五、冶金部YB3301-92焊接H型钢YB9248-92冲击法检测硬化砂浆抗压强度技术规程YBJ204-83YG胀锚螺栓施工技术暂行规定YBJ215-88YJ树脂材料防腐蚀施工及验收规程YBJ216-88压型金属设计施工规程YBJ231-91钢筋阻锈剂使用技术规程。

供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。

在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。

城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。

第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。

当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。

第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。

第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。

第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。

第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。

第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。

遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。

第2.2.3条井群设计时，应设置长期观测孔。

观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。

单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率1 本条2款与3款分别参照《机井技术规范》(GB/T50625-2010)第5.2.10条与第5.2.9条的规定2管井主要用于含水层为潜水、承压水、裂隙水、岩溶水的地区。

管井由井口、井壁管、过滤器及沉淀管组成3大口井主要用于地下水埋藏较浅，含水层较薄且渗透性强的地层取水。

含水层类型为潜水或承压水。

井筒位置及深度、辐射管布置应符合设计要求4渗渠主要用于截取河床渗透水和潜流水，含水层类型为潜水预制管材、滤料及原材料的规格、性能应符合国家有关标准、设计要求和本规范第5.2.4条相关规定第5.7.4.1条集水管安装的进水孔方向正确，且无堵塞；管道坡度必须符合设计要求第5.7.4.2条抽水清洗、产水量的测定应符合本规范第5.2.2、5.2.3条的规定第5.7.4.3条集水管道应坡向正确、线形直顺、接口平顺，管内洁净；管道应垫稳，管口间隙第5.7.4.4条项次检验项目质量标准检查（测）记录合格数合格率4渗渠渗渠集水管道施工的允许偏差沟槽高程±20槽底中心线每侧宽不小于设计宽度基础高程（弧型基础底面、枕基顶面、条形基础顶面）±15中心轴线20相邻枕基的中心距离20管道轴线位置10内底高程±20对口间隙±5相邻两管节错口55引泉工程用于含水层类型为潜水、承压水、裂隙水或岩溶水的地区施工单位自评意见（签字，加盖公章）年月日监理单位复核意见表4.2.4预制取水头部的沉放工程工序施工质量验收评定表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1沉放安装中所用的原材料、配件等的等级、规格、性能应符合国家有关标准规定和设计要求第5.7.7.1条2取水头部的沉放位置、高度以及预制构件之间的连接方式等符合设计要求，拼装位置准确、连接稳固第5.7.7.2条3进水孔、进水管口的中心位置符合设计要求；结构无变形、裂缝、歪斜第5.7.7.3条一般项目1底板结构层厚度、封底混凝土强度应符合设计要求第5.7.7.4条2基坑回填、抛石的范围、高度应符合设计要求第5.7.7.5条3进水工艺布置、装置安装符合设计要求；钢制结构防腐层无损伤第5.7.7.6条4警告、警示标志及安全保护设施设置齐全第5.7.7.7条5取水头部安装检查项目允许偏差轴线位置150mm顶面高程±100mm水平扭转1°垂直度1.5‰H，且≤30mm施工单位自评意见（签字，加盖公章）年月日监理单位复核表5.2.6泵房设备的混凝土基础及闸槽工程工序施工质量验收评定表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1所用工程材料的等级、规格、性能应符合国家有关标准的规定和设计要求第7.4.3.1条2基础、闸槽以及预埋件、预留孔的位置、尺寸应符合设计要求；水泵和电机分装在两个层间时，各层间板的高程允许偏差应为±10mm；上下层间板安装机电和水泵的预留洞中心位置应在同一垂直线上，其相对偏差应为5mm第7.4.3.2条3二次混凝土或灌浆材料的强度符合设计要求；采用植筋方式时，其抗拔试验应符合设计要求第7.4.3.3条4 混凝土外观无严重质量缺陷第7.4.3.4条一般项目1 混凝土外观不宜有一般质量缺陷；表面平整，外光内实第7.4.3.5条2设备基础及闸槽的允许偏差检查项目允许偏差（mm）轴线位置水泵与电动机8闸槽5高程设备基础-20闸槽底槛±10闸槽垂直度H/1000，且不大于20两闸槽间净距±5闸槽扭曲(自身及两槽相对)2预埋地脚螺栓顶端高程+20中心距±2预埋活动地脚螺栓锚板中心位置5高程+20水平度（带槽的锚板）5水平度（带螺纹的锚板）2基础外形平面尺寸±10水平度L/200，且不大于10垂直度H/200，且不大于10地脚螺栓预留孔中心位置8深度20孔壁垂直度10闸槽底槛水平度3整度2施工单位自评意见（签字，加盖公章）年月日监理单位复核表5.2.7混凝土及砌体结构泵房工程工序施工质量验收评定表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1泵房结构类型、结构尺寸、工艺布置平面尺寸及高程等应符合设计要求第7.4.2.1条2混凝土、砌筑砂浆抗压强度符合设计要求；混凝土试块的留置及质量验收应符合本规范第6.2.8条的相关规定，砌筑砂浆试块的留置及质量验收应符合本规范第6.5.2、6.5.3条的相关规定第7.4.2.2条3混凝土结构外观无严重质量缺陷砌体结构砌筑完整、灌浆密实，无裂缝、通缝等现象第7.4.2.3条4井壁、隔墙及底板均不得渗水；电缆沟内不得有湿渍现象第7.4.2.4条5 变径流道应线形和顺、表面光洁断面尺寸不得小于设计要求第7.4.2.5条一般项目1混凝土结构外观不宜有一般的质量缺陷；砌体结构砌筑齐整，勾缝平整，缝宽一致第7.4.2.6条2 结构无明显湿渍现象第7.4.2.7条3导流墙、板、槽、坎及挡水墙、板、墩等表面应光洁和顺、线形流畅第7.4.2.8条4现浇钢筋混凝土及砖石砌筑泵房允许偏差检查项目允许偏差（mm）石砌体混凝土砖砌体毛料石粗、细料石轴线位置底板、墙基15102015墙、柱、梁8101510高程垫层、底板、墙、柱、梁±10±15±15±15吊装的支承面-5------截面尺寸墙、柱、梁、顶板+10，-5--+20-10+10，-5洞、槽、沟净空±10±20±20±20中心位置预埋件、预埋管5预留洞10平面尺寸（长宽或直径）L≤20m±2020m＜L≤50m±L/100050m＜L≤250m±50垂直度H≤5m8105m＜H≤20m1.5H/10002H/1000H＞20m30------表面平整度垫层、底板、顶板10------墙、柱、梁8清水5混水820清水10混水1施工单位自评意见（签字，加盖公章）年月日监理单位表6.1.7混凝土结构水处理构筑物工程工序施工质量验收评定表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1水处理构筑物结构类型、结构尺寸以及预埋件、预留孔洞、止水带等规格、尺寸应符合设计要求第6.8.7.1条2混凝土强度符合设计要求；混凝土抗渗、抗冻性能符合设计要求第6.8.7.2条3 混凝土结构外观无严重缺陷第6.8.7.3条4 构筑物外壁不得渗水第6.8.7.4条5构筑物各部位以及预埋件、预留孔洞、止水带等的尺寸、位置、高程、线形等的偏差，不得影响结构性能和水处理工艺平面布置、设备安装、水力条件第6.8.7.5条一般项目1 混凝土结构外观不宜有一般质量缺陷第6.8.7.6条2 结构无明显湿渍现象第6.8.7.7条3 结构表面应光洁和顺、线形流畅第6.8.7.8条4现浇钢筋混凝土及砖石砌筑泵房允许偏差检查项目允许偏差（mm）轴线位移池壁、柱、梁8高程池壁顶±10底板顶顶板柱、梁平面尺寸(池体的长、宽或直径)L≤20m±2020m＜L≤50m±L/1000L＞50m±50截面尺寸池壁+10，-5底板柱、梁孔、洞、槽内净空±10表面平整度一般平面8轮轨面5墙面垂直度H≤5m85m＜L≤20m 1.5H/1000中心线位置偏移预埋件、预埋管5预留洞10水槽±5坡度0.15％施工单位自评意见（签字，加盖公章）年月日监理单位表6.1.8砖石砌体结构水处理构筑物工程质量验收记录表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1砖、石以及砌筑、抹面用的水泥、砂等材料的产品质量保证资料应齐全，每批的出厂质量合格证明书及各项性能检验批报告应符合本规范第6.5.1条的相关规定和设计要求第6.8.8.1条2砌筑、抹面砂浆配合比应满足施工和本规范第6.5.1条的相关规定第6.8.8.2条3砌筑、抹面砂浆的强度应符合设计要求；其试块的留置及质量评定应符合本规范第6.5.2、6.5.3条的相关规定第6.8.8.3条4砌体结构各部位的构造形式以及预埋件、预留孔洞、变形缝位置、构造等应符合设计要求第6.8.8.4条5砌筑应垂直稳固、位置正确；灰缝必须饱满、密实、完整，无透缝、通缝、开裂等现象；砖砌抹面时，砂浆与基层及各层间应粘结紧密牢固，不得有空鼓及裂纹等现象第6.8.8.5条一般项目1 砌筑前，砖、石表面应洁净，并充分湿润第6.8.8.6条2砌筑砂浆应灰缝均匀一致、横平竖直，灰缝宽度的允许偏差为±2mm第6.8.8.7条3 抹面时，抹面接茬应平整，阴阳角清晰顺直第6.8.8.8条4 勾缝应密实，线形平整、深度一致第6.8.8.9条5砖砌体水处理构筑物施工检查项目允许偏差(mm)轴线位置（池壁、隔墙、柱）10高程（池壁、隔墙、柱的顶面）±15平面尺寸（池体长、宽或直径）L≤20m±2020＜L≤50m±L/1000垂直度（池壁、隔墙、柱）H≤5m8H＞5m 1.5H/1000表面平整度清水5混水8中心位置预埋件、预埋管5表6.1.8砖石砌体结构水处理构筑物工程质量验收记录表项次检验项目质量标准检查（测）记录合格数合格率一般项目6石砌体处理构筑物施工轴线位置（池壁）10高程（池壁顶面）±15平面尺寸（池体长、宽或直径）L≤20m±2020＜L≤50m±L/1000砌体厚度+10，-5垂直度（池壁）H≤5m10H＞5m2H/1000表面平整度清水10混水15中心位置预埋件、预埋管5预埋洞10施工单位自评意见（签字，加盖公章）年月日监理单位复核意见（签字，加盖公章）年月日表7.3.5钢筋混凝土圆筒、框架结构水塔塔身工程质量验收记录表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1水塔塔身的结构类型、结构尺寸以及预埋件、预留孔洞等规格应符合设计要求第8.5.2.1条2混凝土的强度、抗冻性能必须符合设计要求，其试块的留置及质量评定应符合本规范第6.2.8条的相关规定第8.5.2.2条3 塔身混凝土结构外观质量无严重缺陷第8.5.2.3条4塔身各部位的构造形式以及预埋件、预留孔洞位置、构造等应符合设计要求，其尺寸偏差不得影响结构性能和相关构件、设备的安装第8.5.2.4条一般项目1 混凝土结构外观质量不宜有一般缺陷第8.5.2.5条2 混凝土表面应平整密实，边角整齐第8.5.2.6条3装配式塔身的预制构件之间的连接应符合设计要求，钢筋连接质量符合国家相关标准的规定第8.5.2.7条4钢筋混凝土圆筒或框架塔身施工检查项目允许偏差（mm）圆筒塔身框架塔身中心垂直度1.5H/1000,且不大于301.5H/1000,且不大于30壁厚-3，+10-3，+10框架塔身柱间距和对角线--L/500圆筒塔身直径或框架节点距塔身中心距离±20±5内外表面平整度1010框架塔身每节柱顶水平高差--5预埋管、预埋件中心位置55预留孔洞中心位置1010施工单位自评意见（签字，加盖公章）年月日监理单位复核表7.3.6钢架、钢圆筒结构水塔塔身工程质量验收记录表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1钢材、连接材料、钢构件、防腐材料等的产品质量保证资料应齐全，每批的出厂质量合格证明书及各项性能检验报告应符合国家有关标准规定和设计要求第8.5.3.1条2 钢构件的预拼装质量经检验合格第8.5.3.2条3钢构件之间的连接方式、连接检验等符合设计要求，组装应紧密牢固第8.5.3.3条4塔身各部位的结构形式以及预埋件、预留孔洞位置、构造等应符合设计要求，其尺寸偏差不得影响结构性能和相关构件、设备的安装第8.5.3.4条一般项目1采用螺栓连接构件时，螺头平面与构件间不得有间隙；螺栓应全部穿入，其穿入的方向符合规范要求第8.5.3.5条2 采用焊接连接构件时，焊缝表面质量符合设计要求第8.5.3.6条3钢结构表面涂层厚度及附着力符合设计要求；涂层外观应均匀，无褶皱、空泡、凝块、透底等现象，与钢构件表面附着紧密第8.5.3.7条4钢筋混凝土圆筒或框架塔身施工检查项目允许偏差（mm）钢架塔身钢圆筒塔身中心垂直度1.5H/1000,且不大于301.5H/1000,且不大于30柱间距和对角线差L/100--钢架节点距塔身中心距离5--塔身直径D≤2m--+D/20D＞2m--+10内外表面平整度--10焊接附件及预留孔洞中心位置55施工单位自评意见（签字，加盖公章）年月日监理单位表7.3.8预制砌块和砖、石砌体结构水塔塔身工程质量验收记录表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1预制砌块、砖、石、水泥、砂等材料的产品质量保证资料应齐全，每批的出厂质量合格证明书及各项性能检验报告应符合国家有关标准规定和设计要求第8.5.4.1条2砌筑砂浆配比及强度符合设计要求；其试块的留置及质量评定应符合本规范第6.5.2、6.5.3条的相关规定第8.5.4.2条3砌块砌筑应垂直稳固、位置正确；灰缝或灌缝饱满、严密，无透缝、通缝、开裂现象第8.5.4.3条4塔身各部位的构造形式以及预埋件、预留孔洞位置、构造等应符合设计要求，其尺寸偏差不得影响结构性能和相关构件、设备的安装第8.5.4.4条一般项目1 砌筑前，预制砌块、砖、石表面应洁净，并充分湿润第8.5.4.5条2预制砌块和砖的砌筑砂浆灰缝应均匀一致、横平竖直，灰缝宽度的允许偏差为±2mm第8.5.4.6条3 砌筑进行勾缝时，勾缝应密实，线形平整、深度一致第8.5.4.7条4钢筋混凝土圆筒或框架塔身施工检查项目允许偏差（mm）预制砌块、砖砌塔身石砌塔身中心垂直度 1.5H/10002H/1000壁厚不小于设计要求+20-10塔身直径D≤5m±D/100±D/100D＞5m±50±50内外表面平整度2025预埋管、预埋件55预留洞中心位置1010施工单位自评意见（签字，加盖公章）年月日监理单位表8.1.4沟槽开挖与地基处理分项工程质量验收记录表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1原状地基土不得扰动、受水浸泡或受冻第4.6.1.1条2地基承载力应满足设计要求第4.6.1.2条3进行地基处理时，压实度、厚度满足设计要求第4.6.1.3条一般项目1沟槽开挖的允许偏差mm槽底高程土方±20石方+20、-200槽底中线每侧宽度不小于规定沟槽边坡不小于规定施工单位自评意见（签字，加盖公章）年月日监理单位复核意见单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率1管道保温层在管道焊接、水压试验合格后进行保温层与滑动支座、吊架、支架处应留出空隙硬质保温结构，应留伸缩缝施工期间，不得使保温材料受潮保温层伸缩缝±5mm保温层厚度瓦块制品+5%柔性材料+8%施工单位自评意见（签字，加盖公章）年月日监理单位复核意见单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率1焊缝的外观质量外观不得有熔化金属流到焊缝外未熔化的母材上，焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷；表面光顺、均匀、焊道与母材应平缓过渡宽度 应焊出坡口边缘2～3mm表面余高应小于或等于1+0.2倍坡口边缘宽度，且不大于4mm咬边深度应小于或等于0.5mm，焊缝两侧咬边总长不得超过焊缝长度的10%，且连续长不应大于100mm错边应小于或等于0.2t，且不应大于2mm未焊满不允许施工单位自评意见（签字，加盖公章）年月日监理单位复核意见表8.2.2球墨铸铁管安装工程质量验收记录表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率1管道沿曲线安装管径(mm)允许转角（°）75～6003700～8002≥9001施工单位自评意见（签字，加盖公章）年月日监理单位复核意见单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率主控项目1管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡第5.10.9.1条2刚性管道无结构贯通裂缝和明显缺损情况第5.10.9.2条3柔性管道的管壁不得出现纵向隆起、环向扁平和其他变形情况第5.10.9.3条4管道铺设安装必须稳固，管道应线性平直第5.10.9.4条一般项目1管道内应光洁平整，无杂物、油污；管道无明显渗水和水珠现象第5.10.9.5条2 管道与井室洞口之间无渗漏水第5.10.9.6条3 管道内外防腐层完整，无破损现象第5.10.9.7条4钢管管道开孔应符合本规范第5.3.11条的规定第5.10.9.8条5闸阀安装应牢固、严密，启闭灵活，与管道轴线垂直第5.10.9.9条6管道铺设的允许偏差(mm)水平轴线无压管道15压力管道30管底高程Di≤1000无压管道±10压力管道±30Di＞1000无压管道±15压力管道±30施工单位自评意见（签字，加盖公章）年月日监理单位复核意见单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率1离心、轴流、螺旋泵安装允许偏差（㎜）安装基准线与建筑轴线距离±10与设备平面位置±5与设备标高±5纵向≤0.05/1000横向≤0.10/1000皮带轮、联轴器水平度≤0.5/1000水泵轴导杆垂直度＜1/1000,全长≤3施工单位自评意见（签字，加盖公章）年月日监理单位复核意见表10.2.5仪表设备安装分项工程质量验收记录表单位工程名称项目工程工序编号分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率1仪表设备安装允许偏差仪表设备平面位置10仪表设备标高±10仪表控制柜（箱）水平度1/1000仪表控制柜（箱）垂直度1/1000施工单位自评意见（签字，加盖公章）年月日监理单位复核意见。
