总变化系数 kz 名词解释本文介绍了总变化系数 kz 的定义、计算方法和应用场景，以及 kz 与其他变化系数的关系。
下面是本店铺为大家精心编写的5篇《总变化系数 kz 名词解释》，供大家借鉴与参考，希望对大家有所帮助。
《总变化系数 kz 名词解释》篇1一、定义总变化系数 kz 是指在一定时间范围内，污水流量或废水量的最大值与平均值之比。
它用于描述污水或废水系统的负荷变化情况，是城市排水工程设计中一个重要的参数。
二、计算方法总变化系数 kz 的计算方法通常分为两种：实测法和内插法。
实测法是通过对污水或废水的实时监测，得到不同时间点的流量数据，从而计算出 kz 的值。
这种方法需要投入大量的人力和物力，且受到数据采集设备和监测方法的限制，因此实用性有限。
内插法是通过对已有的数据进行插值，推算出未知数据点的方法。
在 kz 的计算中，通常使用线性插值法或二次插值法。
其中，线性插值法适用于数据点较少的情况，而二次插值法适用于数据点较多的情况。
三、应用场景总变化系数 kz 的应用场景主要包括以下几个方面：1. 城市排水工程设计：在设计城市排水系统时，需要考虑污水或废水的流量变化情况，以便确定管道的规模和设计参数。
此时，可以通过计算 kz 的值，来估算污水或废水的最大流量，从而保证排水系统的正常运行。
2. 污水处理厂设计：在设计污水处理厂时，需要考虑污水的变化情况，以便确定处理工艺和设备参数。
此时，可以通过计算 kz 的值，来估算污水的最大流量和负荷情况，从而保证污水处理厂的正常运行。
3. 工业废水处理：在处理工业废水时，需要考虑废水的变化情况，以便确定处理工艺和设备参数。
此时，可以通过计算 kz 的值，来估算废水的最大流量和负荷情况，从而保证废水处理的正常运行。
四、与其他变化系数的关系在实际应用中，总变化系数 kz 与日变化系数 k1、时变化系数k2 等其他变化系数之间存在一定的关系。
例如，在城市排水系统中，日变化系数 k1 表示一天内污水流量的最大值与平均值之比，时变化系数 k2 表示一小时内污水流量的最大值与平均值之比。

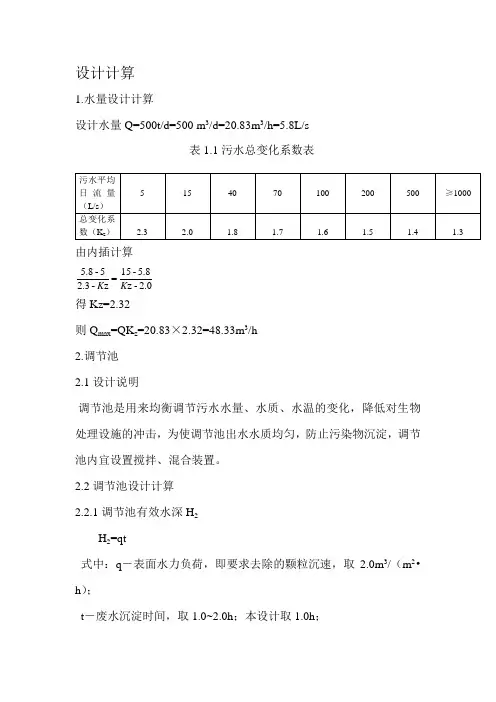

设计计算1.水量设计计算设计水量Q=500t/d=500 m 3/d=20.83m 3/h=5.8L/s表1.1污水总变化系数表由内插计算.2-z 8.5-15z -3.25-8.5K K得Kz=2.32则Q max =QK z =20.83×2.32=48.33m 3/h 2.调节池 2.1设计说明调节池是用来均衡调节污水水量、水质、水温的变化，降低对生物处理设施的冲击，为使调节池出水水质均匀，防止污染物沉淀，调节池内宜设置搅拌、混合装置。
2.2调节池设计计算 2.2.1调节池有效水深H 2 H 2=qt式中：q ―表面水力负荷，即要求去除的颗粒沉速，取2.0m 3/（m 2•h ）；t ―废水沉淀时间，取1.0~2.0h ；本设计取1.0h ；故可得 H 2=2.0×1.0=2.0m设计要求调节池沉淀区有效水深在2.0~4.0m 故H 2=2.0m 符合设计要求，取超高0.5m则沉淀区总高度为H=2.0+0.5=2.5m 2.2.2调节沉淀区有效容积为V V=Q max t=48.33×1.5=72.5m 3 2.2.3调节沉淀区长度L L=3.6Vt式中：V ―最大设计流量时的水平流速，mm ∕s ，一般不大于5mm ∕s ；本设计取mm ∕s ； L=3.6×3×1.5=16.2，取17m 2.2.4沉淀区总平面面积V25.360.25.722H `V F ===2.2.5沉淀区总宽度B，1.21725.36L F B ===取2.2m 长宽比校核：2.217=7.7﹥14，符合要求。
长深比校核：217=8.5﹥8，符合要求。
调节沉淀池的几何尺寸为： L=17m B=2.2m H=2.5m ；2.2.6理论每日污泥量W=t )0100(100010024)10(max ⨯-⨯⨯-P C C Q式中:Q max ―最大设计流量，m 3∕h ；C 0、C 1―分别是进水与出水的悬浮物浓度，kg ∕m 3，如有浓缩池、硝化池以及污泥浓脱水机的上清液回流至初沉池，则式中的C 0取1.3C 0；C 1取1.3C 0的50%~60%；本设计因无回流，取C 1=55%C 0； P 0―污泥含水率，取值97%；γ―污泥容重，kg ∕m 3，因污泥的主要成分是有机物，含水率在95%以上，故γ取1000kg ∕m 3； t ―两次排泥的时间之隔 W=5.1100097-100100010024%55600-60033.48⨯⨯⨯⨯⨯⨯⨯）（）（=15.65m 3∕d2.2.7污泥斗容积（用椎体体积公式） V=3)21f 2f 1f 3h f ++（式中：f 1―污泥斗上口面积，m 2； f 2―污泥斗下口面积，m 2； h 3―污泥斗高度，m ；本设计中取f 1=5×2.2=11m 2；f 2=0.8×0.4=0.32m 2； 污泥斗为长方形斗状， h 3=4m ； V=332.01132.0114）（⨯++⨯=17.6m 3﹥15.65m 3；符合设计要求3隔油池设计3.1设计说明隔油池是一种采用物理方法处理含油废水的构筑物。
2021年注册公用设备工程师（给水排水）《专业案例考试（上）》真题及答案解析案例分析题（共计25题，每题的四个备选答案中只有一个符合题意）1．某城镇水厂规模25000m 3/d ，送水泵房原设计最大供水量为1300m 3/h ，因高峰时期部分地区有水压及水量不足的问题，故在管网系统中增设了调节水池泵站。
在用水高峰时，调节水池进水量为50m 3/h ，调节水池泵站向供水管网系统供水250m 3/h ，则本管网系统供水时变化系数为下列哪项？（ ）A ．1.536B ．1.44C ．1.488D ．1.248【答案】B 【解析】时变化系数：h K =最高日最高时用水量最高日平均时用水量。
最高日最高时用水量：Q h ＝1300－50＋250＝1500m 3/h 。
最高日平均时用水量：3250001041.67m /h 24h Q ==。
故可得：1500 1.441041.67h K ==。
2．某高地水库通过M 管和N 管并联向水厂输水，两管均为水泥砂浆内衬的钢管，n ＝0.013，沿输水方向，M 管由管径分别为DN600和DN500，长度分别为900m 和700m 的管段组成。
N 管由管径分别为DN700和DN500，长度分别为1000m 和400m 的管段组成。
当输水总量为1650m 3/h 时，N 管的输水流量为下列哪项？（不计局部水头损失）（ ）A ．0.214m 3/hB ．0.247m 3/hC ．0.264m 3/hD ．0.386m 3/h【答案】C【解析】根据《给水-第三版》P37，查表2-2有：DN700：a ＝0.01167；DN600：a ＝0.02653；DN500：a ＝0.0701。
S M ＝0.02653×900＋0.0701×700＝72.947S N ＝0.01167×1000＋0.0701×400＝39.71()272.94739.7113.149d S ⨯== 因为M 、N 为并联管道，所以有：S M Q M 2＝S N Q N 2。

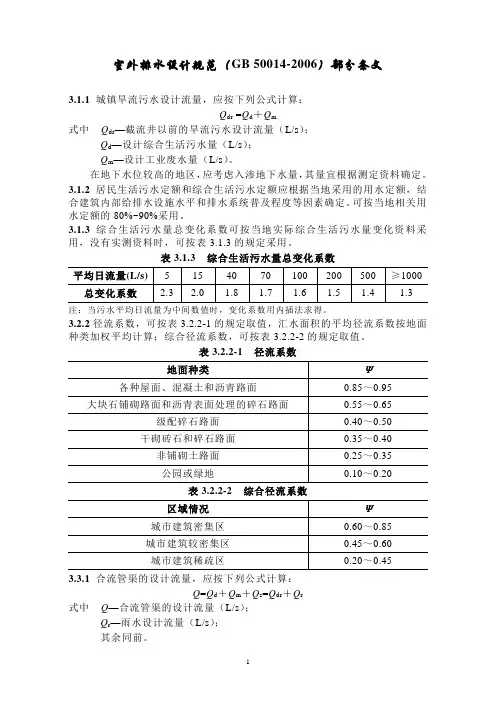

室外排水设计规范（GB 50014-2006）部分条文3.1.1 城镇旱流污水设计流量，应按下列公式计算：Q dr =Q d＋Q m式中Q dr—截流井以前的旱流污水设计流量（L/s）；Q d—设计综合生活污水量（L/s）；Q m—设计工业废水量（L/s）。
在地下水位较高的地区，应考虑入渗地下水量，其量宜根据测定资料确定。
3.1.2 居民生活污水定额和综合生活污水定额应根据当地采用的用水定额，结合建筑内部给排水设施水平和排水系统普及程度等因素确定。
可按当地相关用水定额的80%~90%采用。
3.1.3 综合生活污水量总变化系数可按当地实际综合生活污水量变化资料采用，没有实测资料时，可按表3.1.3的规定采用。
表3.1.3 综合生活污水量总变化系数注：当污水平均日流量为中间数值时，变化系数用内插法求得。
3.2.2径流系数，可按表3.2.2-1的规定取值，汇水面积的平均径流系数按地面种类加权平均计算；综合径流系数，可按表3.2.2-2的规定取值。
表3.2.2-1 径流系数表3.2.2-2 综合径流系数3.3.1 合流管渠的设计流量，应按下列公式计算：Q=Q d＋Q m＋Q s=Q dr＋Q r式中Q—合流管渠的设计流量（L/s）；Q r—雨水设计流量（L/s）；其余同前。
3.3.2 截流井以后管渠的设计流量，应按下列公式计算：()r dr dr 01Q Q Q n Q '+'++=' 式中 Q ′—截流井以后管渠的设计流量（L/s ）；n 0 —截流倍数；Q dr ′—截流井以后的旱流污水量（L/s ）；Q r ′—截流井以后汇水面积的雨水设计流量（L/s ）。
4.2.3 排水管渠粗糙系数，宜按表4.2.3的规定取值。
表4.2.3 排水管渠粗糙系数4.2.4 排水管渠的最大设计充满度和超高，应符合下列规定：（1）重力流污水管道应按非满流计算，其最大设计充满度，应按表4.2.4的规定取值。
