蒂森电梯规格尺寸表

  • 格式：docx
  • 大小：11.75 KB
  • 文档页数：4

蒂森电梯规格尺寸表

序号

设备编 号 型号 技术规格 设备数

量（台） 轿厢尺寸 井道尺寸 （mm）

速度

(m/s) 载重

（KG） 层/站/门 提升高

度（ M） 宽*深*高

（ mm） 井道尺寸

（宽 *深） 底坑深度 顶层高度

1

1# 至

10#

消 防

梯 兼

客 梯

XKT-1

无障

L1 RF1.1000.200 2 1000kg 29/29/29 97.6 1 1600*1400*2400 2200*2000 1600 4500

2

XKT-2

L2 RF1.1000.200 2 1000kg 29/29/29 97.6 1 1600*1400*2400 2200*2000 1600 4500

3

XKT-3

L3 RF1.1000.200 2 1000kg 30/30/30 100.6 1 1600*1400*2400 2200*2000 1600 4500

4 XKT-4

无障

L4 RF1.1000.200 2 1000kg 32/32/32 102.1 1 1600*1400*2400 2200*2000 1600 4500

5

XKT-5

无障

L5 RF1.1000.200 2 1000kg 32/32/32 102.1 1 1600*1400*2400 2200*2000 1600 4500

6 XKT-6

无障

L6 RF1.1000.200 2 1000kg 32/32/32 102.1 1 1600*1400*2400 2200*2000 1600 4500

7

XKT-7

L7 RF1.1000.200 2 1000kg 32/32/32 102.1 1 1600*1400*2400 2200*2000 1600 4500

8

XKT-8

L8 RF1.1000.200 2 1000kg 31/31/31 103.6 1 1600*1400*2400 2200*2000 1600 4500

9

XKT-9

L9 RF1.1000.200 2 1000kg 31/31/31 103.6 1 1600*1400*2400 2200*2000 1600 4500

10 XKT-10 无

L10 RF1.1000.200 2 1000kg 32/32/32 106.6 1 1600*1400*2400 2200*2000 1600 4500

11

KT-1 L11 RF1.1000.200 2 1000kg 27/23/23 86.1 1 1600*1400*2400 2200*2000 1600 4500 12 1#

至

10#

客

梯 KT-2 无障碍 L12 RF1.1000.200 2 1000kg 27/23/23 86.1 1 1600*1400*2400 2200*2000 1600 4500

13 KT-3 无障碍 L13 RF1.1000.200 2 1000kg 28/24/24 89.1 1 1600*1400*2400 2200*2000 1600 4500

14 KT-4 L14 RF1.1000.200 2 1000kg 30/29/29 90.6 1 1600*1400*2400 2200*2000 1600 4500

15 KT-5 L15 RF1.1000.200 2 1000kg 30/29/29 90.6 1 1600*1400*2400 2200*2000 1600 4500

16 KT-6 L16 RF1.1000.200 2 1000kg 30/29/29 90.6 1 1600*1400*2400 2200*2000 1600 4500

17 KT-7 无障碍 L17 RF1.1000.200 2 1000kg 30/29/29 90.6 1 1600*1400*2400 2200*2000 1600 4500

18 KT-8 无障碍 L18 RF1.1000.200 2 1000kg 29/25/25 92.1 1 1600*1400*2400 2200*2000 1600 4500

19 KT-9 无障碍 L19 RF1.1000.200 2 1000kg 29/25/25 92.1 1 1600*1400*2400 2200*2000 1600 4500

20 KT-10 L20 RF1.1000.200 2 1000kg 30/26/26 96.7 1 1600*1400*2400 2200*2000 1600 4500

21 KT-11 L21 RF1.1000.200 2 1000kg 30/26/26 96.7 1 1600*1400*2400 2200*2000 1600 4500

22 消

防

观

光

客

梯 XGKT-1 无障碍 L22 TE-GL1.1000.100 1 1000kg 11/11/11 46.5 1 1300*1800*2400 2300*1600 1800 4500

23 XGKT-2 无障碍 L23 TE-GL1.1000.100 1 1000kg 11/11/11 46.5 1 1300*1800*2400 2300*1600 1800 4500

24 XGKT-3 无障碍 L24 TE-GL1.1000.100 1 1000kg 7/7/7 28.5 1 1300*1800*2400 2300*1600 1800 4500

25 GKT-13 L34 TE-GL1.1000.100 1 1000kg 7/7/7 28.5 1 1300*1800*2400 2300*1600 1800 4500

26

GKT-4 L25 TE-GL1.1000.100 1 1000kg 10/10/10 42.6 1 1300*1800*2400 2300*1600 1800 4500 27

观 光

客 梯 GKT-5 L26 TE-GL1.1000.100 1 1000kg 10/10/10 42.6 1 1300*1800*2400 2300*1600 1800 4500

28 GKT-6 无障碍 L27 TE-GL1.1000.100 1 1000kg 10/10/10 42.6 1 1300*1800*2400 2300*1600 1800 4500

29 GKT-7 L28 TE-GL1.1000.100 1 1000kg 6/6/6 24.6 1 1300*1800*2400 2300*1600 1800 4500

30 GKT-8 无障碍 L29 TE-GL1.1000.100 1 1000kg 6/6/6 24.6 1 1300*1800*2400 2300*1600 1800 4500

31 GKT-9 L30 TE-GL1.1000.100 1 1000kg 9/9/9 37.2 1 1300*1800*2400 2300*1600 1800 4500

32 GKT-10 L31 TE-GL1.1000.100 1 1000kg 5/5/5 18.6 1 1300*1800*2400 2300*1600 1800 4500

33 GKT-11 无障碍 L32 TE-GL1.1000.100 1 1000kg 5/5/5 18.6 1 1300*1800*2400 2350*1600 1800 4500

34 GKT-12 L33 TE-GL1.1000.100 1 1000kg 5/5/5 18.6 1 1300*1800*2400 2350*1600 1800 4500

35 GKT-14 无障碍 L35 TE-GL1.1000.100 1 1000kg 5/5/5 19.2 1 1300*1800*2400 2300*1600 1800 4500

36 GKT-15 L36 TE-GL1.1000.100 1 1000kg 5/5/5 18.6 1 1300*1800*2400 2300*1600 1800 4500

37

货 梯 XHT-1 L37 TE-E.2000.100 1 2000KG 11/11/11 46.5 1 1800*2200*2350 2800*2800 1800 4600

38 HT-2 L38 TE-EF.2000.100 1 2000KG 10/10/10 42.6 1 1600*2550*2600 2700*3200 1800 4800

39 HT-3 L39 TE-E.3000.050 0.5 3000KG 3/3/3 12 1 2200*2700*2350 3300*3300 1800 4600

40 HT-4 L40 TE-E.3000.050 0.5 3000KG 2/2/2 6 1 2200*2700*2350 3300*3300 1800 4600

41

HT-5 L41 EVO.1600.100 1 1600KG 7/6/6 25 1 1950*1750*2400 2700*2300 1800 4600

42

HT-6 L42 EVO.2000.100 1 2000KG 7/5/5 25 1 2000*2000*2400 2800*2550 1800 4600 43

HT-7 L43 EVO.2000.100 1 2000KG 7/6/6 25 1 2000*2000*2400 2800*2550 1800 4600

合计

43

备注：黄色部分全部下负二层，其它参照附件图纸标注。

合集下载

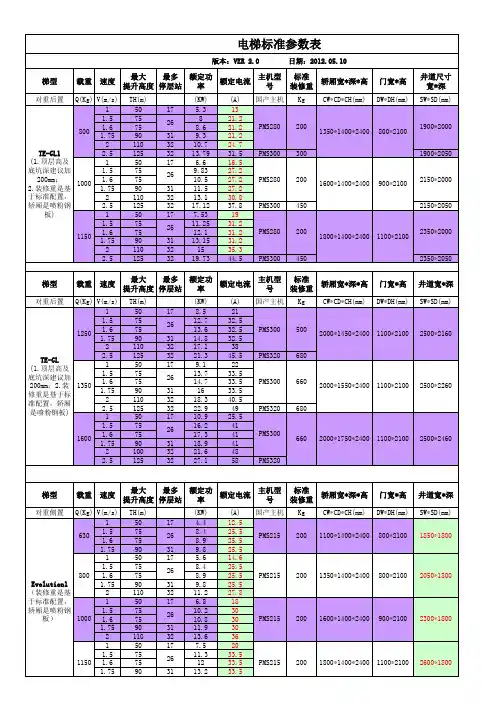

蒂森各型 电梯井道相关参数统计表 VER #
