1、电梯的类别界说为:
一类为运送乘客而设计的电梯
二类主要为运送乘客同时亦可运送货物而设计的电梯
三类为运送病床而设计的电梯
一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰.住宅楼用电梯与非住宅楼用电梯都是乘
客电梯, 住宅楼用电梯宜采纳二类电梯
四类为运送通常有人陪伴的货物而设计的电梯
五类杂物电梯
因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容
2、电梯的主参数：
电梯的主参数是指电梯的额定载重量和额定速度.
电梯的额定载重量：320, 400, 630, 800, 1000, 1250,
1600, 2000, 2500 kg
额定速度：0.63, 1.00, 1.60, 2.50 m/s

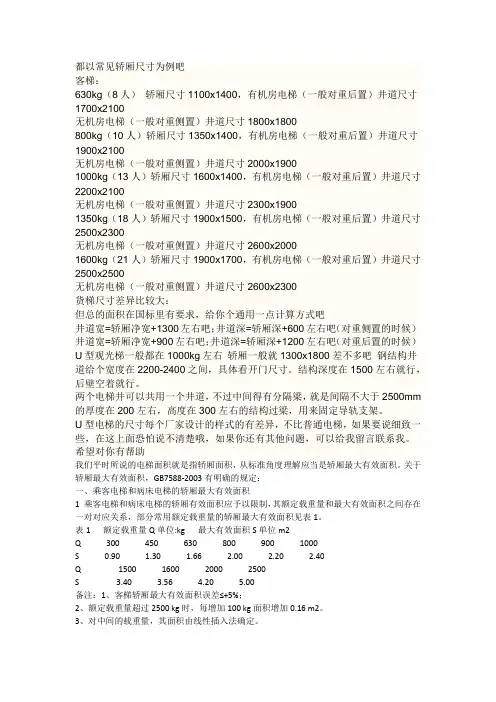

3、轿厢、井道、机房的型式与尺寸：
一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表
三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表 创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择.
4、轿厢有关规定：
在各种类型建筑物中, 至少应配置一台能使残疾人乘轮椅进出的电梯, 这类用于残疾人的电梯必需满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号暗示.
5、住宅电梯：
额定载重量为320kg和400kg的电梯,轿厢只允许运送人.
额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.
定载重量为1000kg的电梯,轿厢还能运送家具和手把可装配的担架.
6、病床电梯：
额定载重量为1600kg和2000kg的电梯,轿厢应能满足年夜部份疗养院和医院的需要.
额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.
7、井道有关规定：
规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸.允许偏差值为：
当高度小于即是30m的井道：0/+25mm; 创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 当高度年夜于30m小于60m的井道：0/+35mm;
当高度年夜于60m小于90m的井道：0/+50mm.
以上偏差仅适用于对重装置使用刚性金属导轨的电梯.
如果电梯对重装置装有平安钳时, 则根据需要, 井道的宽度和深度尺寸允许适当增加.
8、多台并列成排电梯的共用井道内部尺寸按下述规定：
a)共用井道总宽度即是单梯井道宽度之和,再加上单梯井道之间的分界宽度之和.每个分界宽度最小按200mm计;
b)共用井道各组成部份的深度与这些电梯独自装置时井道的深度相同;
c)底坑深度按群梯中速度最快的电梯确定;
d)顶层高度按群梯中速度最快的电梯确定.
9、相邻两层站间的最小距离应符合:
层门入口高2000mm时,为2450mm;
层门入口高2100mm时,为2550mm.
10、候梯厅尺寸：
电梯各层站的候梯厅深度, 至少应坚持在整个井道宽度范围内符合下列条款规定.这些尺寸没有考虑不乘电梯的人员在穿越层站时, 对交通过道的要求.
候梯厅深度是指沿轿厢深度方向测得的候梯厅墙与对面墙之间的距离.
11、住宅楼用一类电梯： 创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 单台电梯或多台并列成排安插的电梯, 候梯厅深度不应小于最年夜的轿厢深度.这类电梯最多台数为4台, 可以并列成排安插.
服务于残疾人的电梯候梯厅深度不应小于1.5m.
12、非住宅用一类、二类、三类电梯：
单台电梯和多台并列成排安插的电梯：单台电梯或多台并列成排安插的电梯, 候梯厅深度不应小于1.5乘以最年夜的轿厢的深度.
多台并列成排安插的群控电梯最多台数为4台.除三类电梯外, 当电梯群为4台时, 候梯厅深度不应小于2400mm.
多台面对面排列的群控电梯：多台面对面排列的群控电梯最多台数为8台（4x2）.候梯厅深度不小于相对电梯的轿厢深度之和.除三类电梯之处, 此距离不得年夜于4500mm.
13、机房面积：
a)额定载重量相同的电梯共用机房最小空中面积,应即是各台电梯独自装置所需最小空中面积之和;
b)额定载重量不相同的两台电梯的共用机房最小空中面积,应即是各台电梯独自装置所需最小空中面积之和,再加上两台电梯井道面积之差值;
c)额定载重量分歧的两台以上电梯的共用机房最小空中面积,应即是各台电梯独自装置所需最小空中面积之和,再加上最年夜电梯井道面积分别与其他各台电梯井道面积之差值; 创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 14、机房宽度:多台电梯共用机房的最小宽度,应即是共用井道的总宽度加上最年夜的一台电梯独自装置时所需的侧向延伸长度总和.
15、机房深度:多台电梯共用机房的最小深度,应即是电梯独自装置所需最深井道的深度加上2100mm.
16、机房高度:多台电梯共用机房的最小高度,应即是其中最高机房的高度.
17、非住宅楼用一类电梯、二类电梯、类电梯机房尺寸：
多台并列成排群控电梯的机房尺寸应按式（1）、（2）计算.
总面积：S+0.9S（N-1）.....................（1）
最小宽度：R+（N-1）（C+200）..............（2）
最小深度：T
{S----单梯机房的空中面积, m2;R----单梯机房的最小宽度, mm;T----单梯机房的最小深度, mm;C----单梯井道深度,
mm;N----单梯总台数.}
多台面对面排列的群控电梯的机房尺寸按（3）、（4）式计算：
总面积：S+0.9S（N1-1）....................（3）
最小深度：R+（N1-1）/2 X（C+200）.........（4）
最小深度：2D加上对面排列的井道之间的距离
{D----单梯井道深度；N1------电梯总台数为偶数, 则创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 N1=N/电梯总台数为奇数, 则N1=N+1.}
多台电梯机房的实际尺寸应确保机房空中面积至少即是公式（1）及（3）计算的机房总面积.
18、机房安插在井道上方时机房相对井道或（共用井道）的横向伸出部份可取在井道左侧也可取在右侧.
19、单台电梯机房安插和并列成排电梯的共用机房安插为：
机房的后墙应与井道（或最深的井道）相对应的墙处在一条直线上, 机房的两个侧墙之一应与井道（或共用井道）相对应的墙处在一条直线上.
机房相对井道深度方向的伸出部份应在候梯厅一侧.
20、面对面排列电梯的共用机房安插为：
机房深度方向的伸长超越各井道后墙的距离, 一般不年夜于0.5mm, 而且与支撑曳引机的混凝土空中在一个水平面上.
