Datasheet 300KHz 32V 5A开关电流降压型DC-DC转换器 XL4005
Rev 1.0 1 特点 5V到32V宽输入电压范围 输出电压从0.8V到30V可调 最大占空比100% 最小压降0.6V 固定300KHz开关频率 最大5A开关电流 内置功率MOS 高效率 出色的线性与负载调整率 EN脚TTL关机功能 EN脚迟滞功能 内置热关断功能 内置限流功能 内置输出短路保护功能 TO263-5L封装 应用 LCD电视与显示屏 数码相框 机顶盒 路由器 通讯设备供电 描述 XL4005是一款高效降压型DC-DC转换器，固定300KHz开关频率, 可以提供最高5A输出电流能力，具有低纹波，出色的线性与负载调整率特点。XL4005内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM控制环路可以调节占空比从 0~100%之间线性变化。内置输出过电流保护 功能。当输出短路时，频率由300KHz降至60KHz。内部补偿模块可以减少外围元器件数量。 图1.XL4005封装 Datasheet 300KHz 32V 5A开关电流降压型DC-DC转换器 XL4005
Rev 1.0 2 引脚配置 VINSWFBGNDEN12345TO263-5LMetal Tab SW 图2. XL4005引脚配置 表1.引脚说明 引脚号 引脚名称 描述 1 GND 接地引脚。 2 FB 反馈引脚，通过外部电阻分压网络，检测输出电压进行调整，参考电压为0.8V。 3 SW 功率开关输出引脚，SW是输出功率的开关节点。 4 EN 使能引脚，低电平关机，高电平工作。 5 VIN 电源输入引脚，支持DC5V~32V宽范围电压操作，需要在VIN与GND之间并联电解电容以消除噪声。 Datasheet 300KHz 32V 5A开关电流降压型DC-DC转换器 XL4005
word格式-可编辑-感谢下载支持
８位高速A/D转换器TLC5510中文资料
2009-07-20 15:34
TLC5510是美国德州仪器(TI)公司生产的８位半闪速结构模数转换器，它采用CMOS工艺制造，可提供最小２０Msps的采样率。可广泛用于数字ＴＶ。医学图像。视频会议。高速数据转换以及ＱＡＭ解调器等方面。文中介绍了TLC5510的性能指标。引脚功能。内部结构和操作时序，给出了TLC5510的应用线路设计和参考电压的配置方法。
关键词：高速ＡＤ转换；数据采集；TLC5510
１概述
ＴＬＣ５５１０是美国ＴＩ公司生产的新型模数转换器件(ＡＤＣ),它是一种采用ＣＭＯＳ工艺制造的８位高阻抗并行Ａ／Ｄ芯片，能提供的最小采样率为２０ＭＳＰＳ。由于ＴＬＣ５５１０采用了半闪速结构及ＣＭＯＳ工艺，因而大大减少了器件中比较器的数量，而且在高速转换的同时能够保持较低的功耗。在推荐工作条件下，ＴＬＣ５５１０的功耗仅为１３０ｍＷ。由于ＴＬＣ５５１０不仅具有高速的Ａ／Ｄ转换功能，而且还带有内部采样保持电路，从而大大简化了外围电路的设计；同时，由于其内部带有了标准分压电阻，因而可以从＋５Ｖ的电源获得２Ｖ满刻度的基准电压。ＴＬＣ５５１０可应用于数字ＴＶ。医学图像。视频会议。高速数据转换以及ＱＡＭ解调器等方面。
２内部结构。引脚说明及工作原理
２．１ＴＬＣ５５１０的引脚说明
ＴＬＣ５５１０为２４引脚。ＰＳＯＰ表贴封装形式(ＮＳ)。其引脚排列如图１所示。
各引脚功能如下：
ＡＧＮＤ：模拟信号地；
ＡＮＡＬＯＧＩＮ：模拟信号输入端；
ＣＬＫ：时钟输入端；
ＤＧＮＤ：数字信号地；
Ｄ１～Ｄ８：数据输出端口。Ｄ１为数据最低位，Ｄ８为最高位；
ＯＥ：输出使能端。当ＯＥ为低时，Ｄ１～Ｄ８数据有效，当ＯＥ为高时，Ｄ１～Ｄ８为高阻抗；
ＶＤＤＡ：模拟电路工作电源； word格式-可编辑-感谢下载支持
ＶＤＤＤ：数字电路工作电源；
ＲＥＦＴＳ：内部参考电压引出端之一，当使用内部电压分压器产生额定的２Ｖ基准电压时，此端短路至ＲＥＦＴ端；

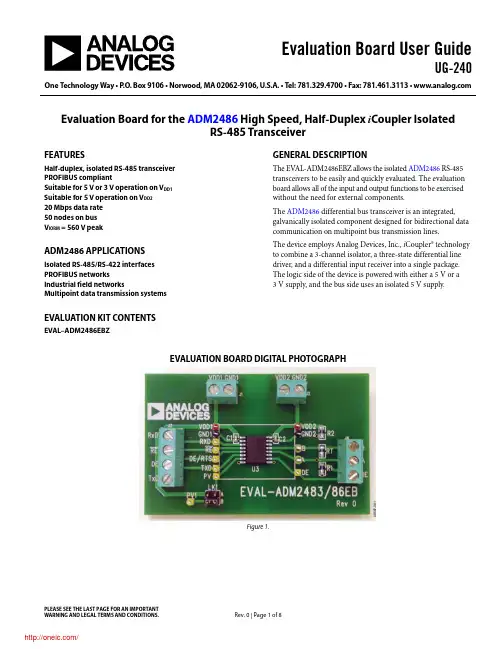

Evaluation Board User Guide
UG-240
One
Technology
Way
•
P.O.
Box
9106
•
Norwood,
MA
02062-9106,
U.S.A.
•
Tel:
781.329.4700
•
Fax:
781.461.3113
•
Evaluation Board for the ADM2486 High Speed, Half-Duplex iCoupler Isolated
RS-485 Transceiver
PLEASE SEE THE LAST PAGE FOR AN IMPORTANT
WARNING AND LEGAL TERMS AND CONDITIONS. Rev. 0 | Page 1 of 8 FEATURES
Half-duplex, isolated RS-485 transceiver
PROFIBUS compliant
Suitable for 5 V or 3 V operation on V
DD1
Suitable for 5 V operation on V
DD2
20 Mbps data rate
50 nodes on bus
V
IORM = 560 V peak
ADM2486 APPLICATIONS
Isolated RS-485/RS-422 interfaces
PROFIBUS networks
Industrial field networks
Multipoint data transmission systems
EVALUATION KIT CONTENTS
EVAL–ADM2486EBZ
GENERAL DESCRIPTION
The EVAL-ADM2486EBZ allows the isolated ADM2486 RS-485
transceivers to be easily and quickly evaluated. The evaluation
Data Sheet ADG3304
Rev. E | Page 17 of 21 THEORY OF OPERATION
The ADG3304 level translator allows the level shifting necessary
for data transfer in a system where multiple supply voltages are
used. The device requires two supplies, V
CCA and V
CCY (V
CCA ≤
V
CCY). These supplies set the logic levels on each side of the
device. When driving the A pins, the device translates the V
CCA-
compatible logic levels to V
CCY-compatible logic levels available
at the Y pins. Similarly, because the device is capable of
bidirectional translation, when driving the Y pins, the V
CCY-
compatible logic levels are translated to V
CCA-compatible logic
levels available at the A pins. When EN = 0, Pin A1 to Pin A4
and Pin Y1 to Pin Y4 are three-stated. When EN is driven high,
the ADG3304 goes into normal operation mode and performs
