10kV电压互感器运行故障原因分析及改进措施

浅谈10KV电压互感器烧毁的原因及对策

互感器是电力系统中常用的重要设备之一，用于测量电流和电压，为电力系统的正常运行提供重要的电气参数。然而，10KV电压互感器在使用过程中可能会出现烧毁的情况，给电力系统带来不必要的损失。本文将对10KV电压互感器烧毁的原因进行浅谈，并提出相应的对策。

首先，10KV电压互感器烧毁的原因之一是过载。当电力系统负载过大，超过互感器所能承受的额定负载能力时，互感器内部的线圈会受到过高的电流冲击，导致线圈过热，最终导致互感器损坏。因此，要避免互感器过载，首先要合理规划电力系统负载，确保负载在互感器的额定负载范围之内。其次，可以采用在互感器的输入侧加装过载保护装置，当负载过大时，过载保护装置会及时切断电路，保护互感器免受过高电流的损害。

其次，10KV电压互感器烧毁的原因之二是外部短路故障。当电力系统出现短路故障时，互感器所处的电路会受到异常的电流冲击，造成互感器线圈过热。为了防止外部短路故障对互感器造成损害，可以采用合适的电路保护装置，如短路保护器或熔断器，对电路进行及时的过流保护。此外，还可以进行电力系统的合理接地设计，减小短路电流的流动路径，降低其对互感器的影响。

第三，10KV电压互感器烧毁的原因之三是温度过高。互感器工作时，会产生一定的热量，而当互感器所处的环境温度过高时，会使互感器受到过热的影响，导致线圈绝缘老化或短路，从而烧毁互感器。为了避免这种情况的发生，可以采用散热措施，如在互感器的外壳上加装散热片或风扇，促进热量的散发，保证互感器工作在合适的温度范围内。 最后，10KV电压互感器烧毁的原因之四是绝缘损坏。互感器的绝缘主要包括绕组绝缘和外壳绝缘两部分。当绝缘材料老化或遭受外部损伤时，绝缘性能会下降，进而导致互感器烧毁。为了保护互感器的绝缘，可以定期进行绝缘电阻测试，及时发现绝缘的问题，进行维修或更换。此外，还可以在互感器绕组上设置过电压保护装置，当电力系统出现过电压情况时，能够及时切断电路，保护绝缘不受损害。

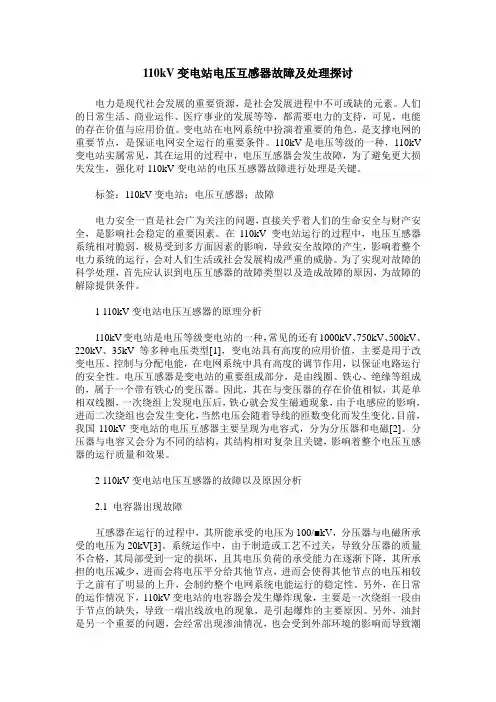

110kV变电站电压互感器故障及处理探讨

电力是现代社会发展的重要资源，是社会发展进程中不可或缺的元素。人们的日常生活、商业运作、医疗事业的发展等等，都需要电力的支持，可见，电能的存在价值与应用价值。变电站在电网系统中扮演着重要的角色，是支撑电网的重要节点，是保证电网安全运行的重要条件。110kV是电压等级的一种，110kV变电站实属常见，其在运用的过程中，电压互感器会发生故障，为了避免更大损失发生，强化对110kV变电站的电压互感器故障进行处理是关键。

标签：110kV变电站；电压互感器；故障

电力安全一直是社会广为关注的问题，直接关乎着人们的生命安全与财产安全，是影响社会稳定的重要因素。在110kV变电站运行的过程中，电压互感器系统相对脆弱，极易受到多方面因素的影响，导致安全故障的产生，影响着整个电力系统的运行，会对人们生活或社会发展构成严重的威胁。为了实现对故障的科学处理，首先应认识到电压互感器的故障类型以及造成故障的原因，为故障的解除提供条件。

1 110kV变电站电压互感器的原理分析

110kV变电站是电压等级变电站的一种，常见的还有1000kV、750kV、500kV、220kV、35kV等多种电压类型[1]，变电站具有高度的应用价值，主要是用于改变电压、控制与分配电能，在电网系统中具有高度的调节作用，以保证电路运行的安全性。电压互感器是变电站的重要组成部分，是由线圈、铁心、绝缘等组成的，属于一个带有铁心的变压器。因此，其在与变压器的存在价值相似，其是单相双线圈，一次绕组上发现电压后，铁心就会发生磁通现象，由于电感应的影响，进而二次绕组也会发生变化，当然电压会随着导线的匝数变化而发生变化。目前，我国110kV变电站的电压互感器主要呈现为电容式，分为分压器和电磁[2]。分压器与电容又会分为不同的结构，其结构相对复杂且关键，影响着整个电压互感器的运行质量和效果。

2 110kV变电站电压互感器的故障以及原因分析

中性点不接地系统单相接地时10kV电压互感器损坏原因分析

摘要：

本文研究单相接地时互感器损坏的原因。对于中性点不接地系统，通常采用单相接地方式进行保护。然而，若单相接地处于高电压状态，可能导致电力系统中的电压互感器损坏。因此，本文在分析损坏原因的基础上，提出了相应的预防措施，旨在保障电力系统的稳定运行。

关键词：

中性点不接地系统、单相接地、互感器、损坏原因、预防措施

正文：

一、背景

在中性点不接地系统中，为了避免电流泄漏，通常采用单相接地方式进行保护。然而，单相接地可能会导致互感器损坏，影响电力系统的稳定性。因此，分析单相接地时互感器损坏的原因是十分必要的。

二、互感器损坏原因

1. 高电压冲击

在单相接地状态下，系统中的电压互感器形成了感性耦合。当系统中有一个相地短路时，导致该相电压降为零，同时另外两相的电压会上升到高于系统额定电压的水平。这将导致电压互感器在瞬时高电压冲击下损坏。

2. 频繁的过电压

单相接地时，由于系统中只有一个相是接地的，使得电容电流的大小比三相接地状态下要大得多。这将导致系统极容易产生过电压。尤其是在系统发生地闪时，瞬间的过电压更容易对电压互感器造成损坏。

3. 外界因素干扰

除了内部因素导致的损坏外，外界因素也可能对电压互感器造成影响，如雷电等自然因素。高温、潮湿等气象条件也可能影响电压互感器的正常运行。

三、预防措施

1. 合理选型

为保障电力系统的正常运行，电压互感器的选型应当符合系统的额定电压、频率等参数要求，并考虑到预防冲击、振荡等问题。

2. 定期检测

为了确保电压互感器的正常运行，应进行定期检测。检测内容包括外观、内部连接、接头连接、绝缘阻值、局部放电等。

3. 有效的接地

对于单相接地系统，有效的接地可以降低系统中的电位差，减小因过电压引起的损伤。因此，应对系统的接地运行进行规范，确保接地良好。

4. 防雷措施

在雷电等自然灾害的条件下，应采取有效措施，如避雷针、防雷接地等，以保障电力系统的稳定运行。

10kV电压互感器运行故障及预防措施

摘要：在电力系统中，10kV电压互感器作为重要的一次设备发挥着重要的作用。但由于电力系统在实际的运行中，受自然环境、外力破坏以及电力设备制造水平、维护管理等因素的影响，10kV电压互感器因铁磁谐振导致破坏成为一种普遍现象，并进一步导致电力设备运行异常被迫停电，严重影响了人们的生活。本文简要分析了电力系统中10kV电压互感器的因铁磁谐振产生的运行故障原因及预防措施。

关键词：电压互感器、铁磁谐振、运行故障、4PT接线、故障预防

电压互感器作为一种公用的电力设备，将高电压变换成标准的低电压，实现二次侧设备以及二次系统与一次系统高压设备在电气方面的有效隔离，从而保证了二次设备和人身的安全。无论是电压互感器本身出现故障或是其二次回路出现问题，都将严重影响电力系统的正常运行。因此，确保电压互感器以及其二次回路的稳定运行具有重要意义。

一、10kV电压互感器因铁磁谐振产生的运行故障

在中性点不接地电力系统中，由于线路单相接地短路、线路断线、操作空母线等原因，在运行中往往容易激发电压互感器发生铁磁谐振。当出现铁磁谐振时，将产生高于额定值几倍甚至几十倍的过电压和过电流，会导致电压互感器高压绕组烧损；同时，在电网导线对地电容较大的系统中，其暂态过程往往容易产生超低频振荡过电流，会导致高压熔断器熔断。电压互感器的运行过程中之所以会发生铁磁谐振过电压的情况，主要问题在于铁芯在某些激发条件下饱和，使其感抗变小，并与线路对地电容的容抗相等所致，它持续时间长甚至能长时间自保持，是导致高压熔丝熔断和电压互感器烧损甚至爆炸的重要原因，对电力系统的安全运行威胁极大。

二、4PT接线方式对抑制铁磁谐振的作用

4PT接线区别于普通的接线方式，采用主电压互感器一次绕组中性点经零序电压互感器接地的方式。其中三个单相电压互感器，应是全绝缘但按相压设计的接地电压互感器，称为主PT；接地的电压互感器为一个独立的单相电压互感器，该互感器可以是全绝缘结构，也可以是半绝缘结构，称为零序PT或消谐PT。简单的从稳态分析，在此接线方式下，如发生单相接地故障，零序电压互感器中性点对地有相电压产生，主PT仍处于正序对称电压之下，互感器电感并不发生改变，在零序回路中仅有单相电压互感器这一种磁化电感，而主PT各相绕组保持跨接在电源的相间电压上，不再与接地电容相并联，因而不会发生中性点位移，从根本上破坏了铁磁谐振的条件，也就不会发生谐振，因此，4PT接线对抑制铁磁谐振的发生是很有效的措施。
