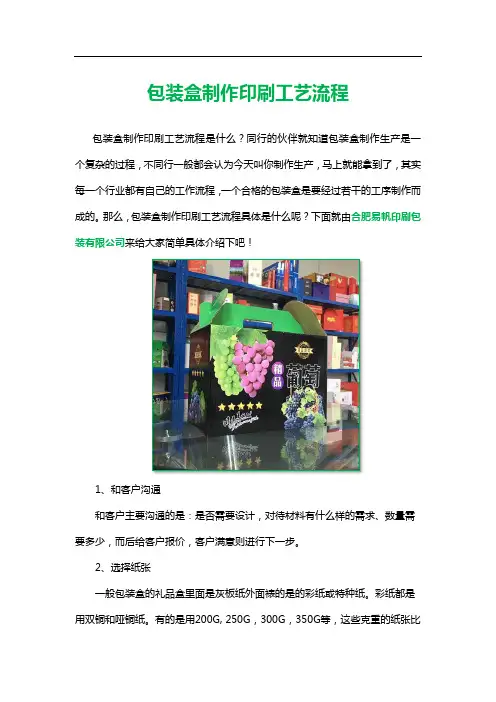

包装盒制作印刷工艺流程是什么？同行的伙伴就知道包装盒制作生产是一个复杂的过程，不同行一般都会认为今天叫你制作生产，马上就能拿到了，其实每一个行业都有自己的工作流程，一个合格的包装盒是要经过若干的工序制作而成的。那么，包装盒制作印刷工艺流程具体是什么呢？下面就由合肥易帆印刷包装有限公司来给大家简单具体介绍下吧！

1、和客户沟通

和客户主要沟通的是：是否需要设计，对待材料有什么样的需求、数量需要多少，而后给客户报价，客户满意则进行下一步。

2、选择纸张

一般包装盒的礼品盒里面是灰板纸外面裱的是的彩纸或特种纸。彩纸都是用双铜和哑铜纸。有的是用200G, 250G，300G，350G等，这些克重的纸张比

较常用。由于彩纸太厚裱在礼盒上容易起泡，而且外观看起来很呆板。当然这也要看产品是什么，根据产品来设计外包装，再去选择纸质跟工艺。

3、印刷

印刷分为专色印刷和四色印刷。专色印刷是指采用黄、品红、青和黑墨四色墨以外的其他色油墨来复制原稿颜色的印刷工艺。包装印刷中经常采用专色印刷工艺印刷大面积底色。四色印刷是通过三种减色法原色（黄色、品红色和青色）和黑色印刷彩色图片。用于印刷的原稿彩色图像必须分色制成各自的分色片，加上黑色分色版，校正青色、品红色和黄色的油墨，提高印刷图像的黑度。这些胶片用于制作四色印刷所需的四块印版。

4、瓦楞

瓦楞按楞型分类：A、C、B、E及其组合，比如：AB楞、BC楞、BBC楞等。瓦楞纸是由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物，一般分为单瓦楞纸板和双瓦楞纸板两类，按照瓦楞的尺寸分为：A、B、C、E、F五种类型。

5、裱瓦

裱瓦将纸和瓦裱在一起，是胶印贴面彩箱的第一道印后工序，粘性和压合直接影响卡盒效率和成型效果。为了避免瓦楞高度在裱纸复合过程中少遭挤压损伤，一方面要求纸板不能太软，含水分控制在14%以下，另一方面压合机部位的压力，角度和速度调至适中。

第 1 页 共 4 页 印刷电路板的基本设计方法和原则要求

一台性能优良的仪器，除挑选高质量的元器件，合理的外，印刷线路板的组件布局和电气联机方向的正确结构设计是打算仪器能否牢靠工作的一个关键问题，对同一种组件和参数的电路，因为组件布局设计和电气联机方向的不同会产生不同的结果，其结果可能存在很大的差异。因而，必需把如何正确设计印刷线路板组件布局的结构和正确挑选布线方向及整体仪器的工艺结构三方面联合起来考虑，合理的工艺结构，既可消退因布线不当而产生的噪声干扰，同时便于生产中的安装、调试与检修等。 下面我们针对上述问题举行研究，因为优良“结构”没有一个严格的“定义”和“模式”，因而下面研究，只起抛砖引玉的作用，仅供参考。每一种仪器的结构必需按照详细要求（电气性能、整机结构安装及面板布局等要求），实行相应的结构设计计划，并对几种可行设计计划举行比较和反复修改。

印刷板电源、地的布线结构挑选----系统结构：和数字电路在组件布局图的设计和布线办法上有许多相同和不同之处。模拟电路中，因为的存在，由布线产生的微小噪声，都会引起输出信号的严峻失真，在数字电路中，TTL噪声容限为0.4V～0.6V,噪声容限为Vcc的0.3～0.45倍,故数字电路具有较强的抗干扰的能力。

良好的电源和地总线方式的合理挑选是仪器牢靠工作的重要保证，相当多的干扰源是通过电源和地总线产生的，其中地线引起的噪声干扰最大。

一 印刷电路板图设计的基本原则要求

１．印刷电路板的设计，从确定板的尺寸大小开头，印刷电路板的尺寸因受机箱外壳大小限制，以能恰好安放入外壳内为宜，第二，应考虑印刷电路板与外接元器件（主要是电位器、插口或另外印刷电路板）的衔接方式。印刷电路板与外接组件普通是通过塑料导线或金属隔离线举行衔接。但有时也设计成插座形式。即：在设备内安装一个插入式印刷电路板要留出充当插口的接触位置。

覆铜板制作印刷电路板的原理离子方程式

一、覆铜板制作印刷电路板的原理

1.1 印刷电路板简介

印刷电路板（Printed Circuit Board， PCB）是一种用于机械支撑和电气连接的塑料基板，上面覆盖有导电线路。PCB广泛应用于电子设备、通信设备、计算机设备、医疗器械等领域。

1.2 覆铜板制作印刷电路板的原理

覆铜板制作印刷电路板的主要原理是通过覆铜板、蚀刻、化学镀铜等工艺步骤，将电路图案形成在基板上，并实现导电线路。其中，化学镀铜是制作印刷电路板中的重要环节之一。

1.3 覆铜板的选择

覆铜板的选择对印刷电路板的质量和性能有着重要影响。一般来说，覆铜板应具备良好的导电性能、耐腐蚀能力和机械强度。常用的覆铜板厚度包括1oz（35um）、2oz（70um）和3oz（105um）等。

1.4 蚀刻工艺

蚀刻是在覆铜板上通过化学溶液去除多余铜层，形成所需的导电线路。蚀刻工艺需要配合光刻和腐蚀等步骤，能够快速、精确地形成电路图案。在化学溶液中，铜表面的电离反应十分关键。

1.5 化学镀铜

化学镀铜是将铜层均匀地沉积在基板表面，以修复蚀刻后的铜层。通过向化学镀铜槽中通入工作电解质，阴极反应和阳极反应的离子方程式能够揭示化学镀铜的原理。

1.6 覆铜板制作印刷电路板的工艺流程

覆铜板制作印刷电路板的工艺流程主要包括：基板预处理、光刻制版、蚀刻、化学镀铜、阻焊油涂覆、丝印标识、组装等步骤。化学镀铜是其中的关键环节之一。

二、化学镀铜的原理离子方程式

2.1 化学镀铜原理

化学镀铜是指在基板表面通过化学还原的方法，将铜离子还原成金属铜沉积在基板表面。这种方法具有成本低、工艺简单等优点，被广泛应用于PCB制造中。

2.2 化学镀铜的离子方程式

化学镀铜涉及到电化学原理，其过程包括阳极反应和阴极反应。在化学镀铜槽中，加入工作电解质，通以电流后，铜离子发生还原沉积到基板表面。其离子方程式如下：

在阳极处：

印制电路板工艺设计规范

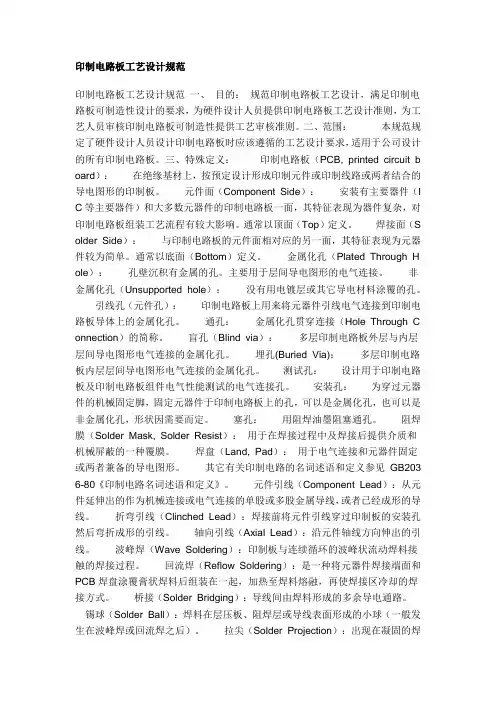

印制电路板工艺设计规范 一、 目的： 规范印制电路板工艺设计，满足印制电路板可制造性设计的要求，为硬件设计人员提供印制电路板工艺设计准则，为工艺人员审核印制电路板可制造性提供工艺审核准则。二、范围： 本规范规定了硬件设计人员设计印制电路板时应该遵循的工艺设计要求，适用于公司设计的所有印制电路板。三、特殊定义： 印制电路板（PCB, printed circuit board）： 在绝缘基材上，按预定设计形成印制元件或印制线路或两者结合的导电图形的印制板。 元件面（Component Side）： 安装有主要器件（IC等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。通常以顶面（Top）定义。 焊接面（Solder Side）： 与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。通常以底面（Bottom）定义。 金属化孔（Plated Through Hole）： 孔壁沉积有金属的孔。主要用于层间导电图形的电气连接。 非金属化孔（Unsupported hole）： 没有用电镀层或其它导电材料涂覆的孔。 引线孔（元件孔）： 印制电路板上用来将元器件引线电气连接到印制电路板导体上的金属化孔。 通孔： 金属化孔贯穿连接（Hole Through Connection）的简称。 盲孔（Blind via）： 多层印制电路板外层与内层层间导电图形电气连接的金属化孔。 埋孔(Buried Via)： 多层印制电路板内层层间导电图形电气连接的金属化孔。 测试孔： 设计用于印制电路板及印制电路板组件电气性能测试的电气连接孔。 安装孔： 为穿过元器件的机械固定脚，固定元器件于印制电路板上的孔，可以是金属化孔，也可以是非金属化孔，形状因需要而定。 塞孔： 用阻焊油墨阻塞通孔。 阻焊膜（Solder Mask, Solder Resist）： 用于在焊接过程中及焊接后提供介质和机械屏蔽的一种覆膜。 焊盘（Land, Pad）： 用于电气连接和元器件固定或两者兼备的导电图形。 其它有关印制电路的名词述语和定义参见 GB2036-80《印制电路名词述语和定义》。 元件引线（Component Lead）：从元件延伸出的作为机械连接或电气连接的单股或多股金属导线，或者已经成形的导线。 折弯引线（Clinched Lead）：焊接前将元件引线穿过印制板的安装孔然后弯折成形的引线。 轴向引线（Axial Lead）：沿元件轴线方向伸出的引线。 波峰焊（Wave Soldering）：印制板与连续循环的波峰状流动焊料接触的焊接过程。 回流焊（Reflow Soldering）：是一种将元器件焊接端面和PCB焊盘涂覆膏状焊料后组装在一起，加热至焊料熔融，再使焊接区冷却的焊接方式。 桥接（Solder Bridging）：导线间由焊料形成的多余导电通路。
