buck电路设计原则

Buck电路，也称为降压电路，是一种常见的开关电源拓扑结构，用于将输入电压降低到较低的输出电压。以下是设计Buck电路时应考虑的一些基本原则：

1.选择合适的元件：选择适当的功率开关器件（如MOSFET）、电感和电容是设计中的关键步骤。这些元件的选取会影响电路的效率、稳定性和功率处理能力。

2.控制电路设计：选择合适的控制方案，如电压模式控制（Voltage Mode Control）或当前模式控制（Current Mode

Control）。电压模式控制通常用于轻负载条件，而当前模式控制则对于大范围负载变化具有更好的响应。

3.反馈回路设计：设计准确的反馈回路以确保输出电压的稳定性。这可能包括使用反馈电压调节器、误差放大器和比较器等元件。

4.过电流和过温度保护：考虑加入过电流保护和过温度保护电路，以防止电路元件受损。

5.EMI和滤波设计：由于开关电源可能引起电磁干扰（EMI），设计中需要采取措施来降低这些干扰。这可能包括使用滤波器和合适的线路布局。

6.稳定性分析：进行控制环路稳定性分析，以确保电路在各种工作条件下都能保持稳定。这通常需要考虑控制环路的相位和幅度裕度。 7.效率优化：设计时需要考虑电路的整体效率。这可能包括最小化开关损耗、导通损耗以及减小其他电源损耗。

8.温度管理：确保电路元件在正常工作条件下的温度不超过其规定的极限，可以通过选择合适的散热器和热管理方案来实现。

9.输入输出电容选择：选择合适的输入和输出电容以实现足够的滤波和稳压效果。

10.负载变化响应：考虑负载变化时电路的响应速度，确保在快速变化的负载条件下仍能维持稳定的输出。

在设计Buck电路时，综合考虑上述原则可以帮助确保电路的性能、稳定性和可靠性。最终的设计选择将取决于特定的应用和要求。

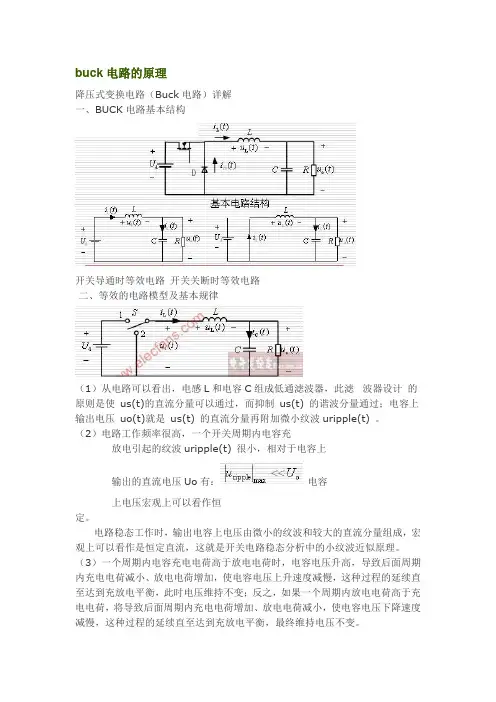

buck电路的原理

降压式变换电路（Buck电路）详解

一、BUCK电路基本结构

开关导通时等效电路开关关断时等效电路

二、等效的电路模型及基本规律

（1）从电路可以看出，电感L和电容C组成低通滤波器，此滤波器设计的原则是使 us(t)的直流分量可以通过，而抑制 us(t) 的谐波分量通过；电容上输出电压 uo(t)就是 us(t) 的直流分量再附加微小纹波uripple(t) 。

（2）电路工作频率很高，一个开关周期内电容充

放电引起的纹波uripple(t) 很小，相对于电容上

输出的直流电压Uo有：电容

上电压宏观上可以看作恒定。

电路稳态工作时，输出电容上电压由微小的纹波和较大的直流分量组成，宏观上可以看作是恒定直流，这就是开关电路稳态分析中的小纹波近似原理。

（3）一个周期内电容充电电荷高于放电电荷时，电容电压升高，导致后面周期内充电电荷减小、放电电荷增加，使电容电压上升速度减慢，这种过程的延续直至达到充放电平衡，此时电压维持不变；反之，如果一个周期内放电电荷高于充电电荷，将导致后面周期内充电电荷增加、放电电荷减小，使电容电压下降速度减慢，这种过程的延续直至达到充放电平衡，最终维持电压不变。这种过程是电容上电压调整的过渡过程，在电路稳态工作时，电路达到稳定平衡，电容上充放电也达到平衡，这是电路稳态工作时的一个普遍规律。

（4）开关S置于1位时，电感电流增加，电感储能；而当开关S

置于2位时，电感电流减小，电感释能。假定电流增加量大于

电流减小量，则一个开关周期内电感上磁链增量为：

此增量将产生一个平均感应电势：

buck峰值电流采样电路

随着电子设备的不断发展，对于电源管理的需求也越来越高。其中，对于峰值电流的精确采样及实时监测是电源管理领域中非常重要的一环。在开关电源、电动车充电桩、光伏逆变器等领域，峰值电流采样电路的设计和应用变得越来越普遍。

为了满足这一需求，工程师们设计了各种各样的峰值电流采样电路。在本文中，我们将重点介绍一种常用的buck峰值电流采样电路，希望能为相关领域的工程师和研究人员提供一些参考和帮助。

一、buck峰值电流采样电路的原理

buck峰值电流采样电路是一种基于电流变压器的电路。其实现原理主要是利用电流变压器将电路中的峰值电流转换为与之成正比的电压信号，再通过放大电路和滤波电路处理得到稳定的、精确的峰值电流信号。

在buck峰值电流采样电路中，首先需要选择合适的电流变压器。电流变压器的参数应满足电路设计的要求，如额定电流、变比、耐压等。然后通过电流变压器将被测电路中的峰值电流转换为相应的电压信号，进而经过放大和滤波处理得到稳定的、精确的峰值电流信号。

二、buck峰值电流采样电路的电路设计

1. 选择电流变压器

在设计buck峰值电流采样电路时，首先需要选择合适的电流变压器。通常情况下，电流变压器的额定电流要大于被测电路中的最大峰值电流，以确保信号的充分采样。变压器的变比和耐压等参数也需要根据实际需求进行选择。

2. 放大电路设计

放大电路用于放大电流变压器输出的电压信号。在选择放大电路时，需要考虑信噪比、增益稳定性，以及对输入信号的线性响应等因素。常用的放大器有运放、差分放大器等，根据实际需求选择合适的放大电路。

3. 滤波电路设计

滤波电路主要用于去除放大电路输出信号中的杂散干扰，得到稳定的、精确的峰值电流信号。一般情况下，可以采用低通滤波电路或带通滤波电路进行滤波处理，以满足精确采样的要求。

三、buck峰值电流采样电路的应用

buck峰值电流采样电路在电源管理领域有着广泛的应用。主要包括但不限于以下几个方面：

buck型dc-dc变换器中保护电路的设计

buck型DC-DC变换器是一种常见的电源转换器，用于将高压直流电源转换为稳定的低压直流电源，广泛应用于电子设备和通信系统中。在设计buck型DC-DC变换器时，保护电路的设计至关重要，可以有效保护电路和相关元器件，提高整个系统的可靠性和稳定性。本文将从保护电路的设计入手，对buck型DC-DC变换器进行深入研究和分析。

1. 保护电路的作用

保护电路是buck型DC-DC变换器中的重要组成部分，其主要作用是防止过流、过压、过温等异常情况对电路和元器件造成损坏。通过及时检测异常信号并采取相应的保护措施，可以有效避免电路的故障和损坏，延长系统的使用寿命。

2. 过流保护电路设计

过流是buck型DC-DC变换器中常见的故障情况之一，如果电流超过设定的安全范围，将会对电路和元器件造成严重的损害。在设计过流保护电路时，需要合理选择电流传感器和保护元件，并设置合适的保护触发门槛。常用的过流保护电路包括电流限制器、熔断器和过流保护芯片等，通过这些器件的合理组合可以实现对电路的有效保护。

3. 过压保护电路设计

过压是另一种常见的故障情况，当输入电压超过设定的安全范围时，将对电路和元器件产生严重的影响。在设计过压保护电路时，需要考虑输入电压的波动范围和保护触发门槛，并选择合适的过压保护器件进行搭配。常用的过压保护电路包括过压保护芯片、击穿二极管和电容滤波器等，通过这些器件的合理配置可以有效防止过压对电路的损坏。

4. 过温保护电路设计

过温是buck型DC-DC变换器中的另一个重要故障情况，当工作温度超过元器件的最大承受温度时，将会导致电路的失效和损坏。在设计过温保护电路时，需要合理选择温度传感器和保护器件，并设置适当的保护触发温度。常用的过温保护电路包括温度开关、热敏电阻和温度保护芯片等，通过这些器件的合理配置可以实现对电路的及时保护。

5. 其他保护电路设计

除了上述提到的过流、过压和过温保护电路外，buck型DC-DC变换器的保护系统还需要考虑短路保护、输入欠压保护和输出失稳保护等其他故障情况。在设计这些保护电路时，需要综合考虑各种故障情况的可能性和影响程度，并选择合适的保护器件和保护策略进行设计。
