天然气中压管道工程施工组织设计

天然气中压管道工程施工组织设计

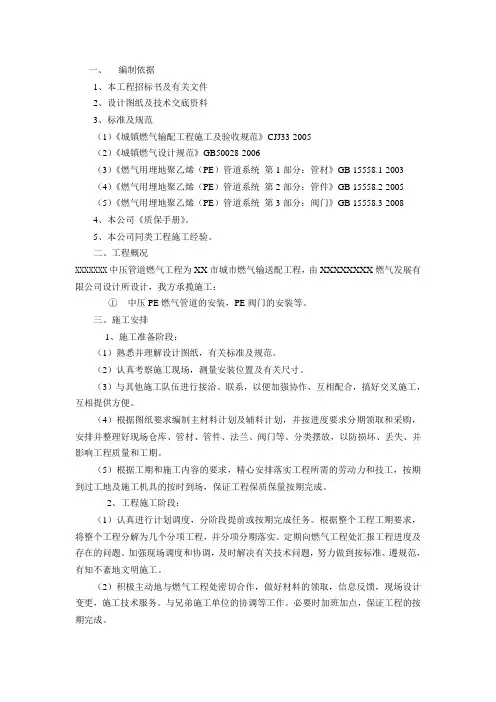

一、编译依据

（一）蓝建照（2002）117号工程建设招标文件及问答文件

（2）天然气管网设计图

（三）现行国家建筑安装工程施工验收规定和标准

（4）人员状况、机器设备及单位楼宇安装施工经验成熟可靠

二、项目概况

本项目为古中街与康乐路、武都路343号、安宁571路天然气中压管道工程及其配套的市政天然气输配工程土建工程。本次招标段管线长度约6km，包括DN219×6无缝钢管4520m、DN159×6无缝钢管220m、de200-de100 PE管1300m，并安装相关阀门、牺牲阳极、检查桩、 标志桩和警告胶带 、 示踪胶带安装。沟槽深度为1.7-1.9m。本项目设计单位为建设部燃气热工研究所。本项目建设单位为瓦斯化工集团公司。

三、工程特点及施工技术难点及对策

（一）工程特点

本项目为市政工程，多位于城市主干道上，施工干扰大，施工工作面有限，施工场地狭窄，管线长管线点多，施工难度大。同时，天然气属于易燃易爆气体，危险性大，对管道技术要求高。不允许泄漏，每道工序都必须严格控制。

(2)工程难点

1 在合理分工、科学配置劳动力、推进施工进度中；

2 在保护交通安全、粉尘和噪声污染方面；

3 在保证管道焊接施工质量方面；

4 关于防腐管在安装过程中的保护运输。

（三）根据项目特点和难点制定对策

1 精心组织施工，细化施工程序，采用机械作业、分段、分阶段突击施工，完成一段恢复，确保道路畅通，做到文明施工；

2 施工场地周围设置连续封闭的防护围栏，夜间设置警示灯，确保行人和车辆安全；

3、制定地下管线保护措施，积极联系产权部门，确定管线位置，按设计要求加固，施工时设置专人保护；

4 与供应商签订供货合同，保证工程质量，使供货及时到达；

5 施工单位应制定切实可行的施工技术措施，确保工程按质、按期完成。

四、建设部署

（一）工期及质量要求

招标文件要求：项目计划开工日期为2002年9月30日，有效工期为70天（日历日）。

我单位对工期的要求如下：计划开工日为2002年9月30日，计划竣工日为2002年12月1日。我们要求本项目的有效工期为63天（公历日）。

质量标准：达到国家施工验收规定的优良标准。

（二）设立项目部

1 选择项目经理设立项目部：根据项目特点和施工需要，为保证项目工期，保证工程质量，做好安全文明施工，选择经验丰富、管理优秀的项

目经理担任。在本项目的建设中，项目部成员将按照精干高效的原则进行组织，确保招标文件中承诺的每一项都保持良好的信誉，达到业主的满意。

2项目部成员职责：在项目部的项目管理机构中，项目经理对项目建设中各项目的技术、质量、经济指标全权负责。项目技术负责人全面负责技术管理工作和项目质量的监督检查。材料设备供应商负责材料的供应和施工设备的合理调配。专职质检员负责工程质量检测和评价，并与施工人员全力配合，严把质量关。专职安全员负责整个施工现场的安全和秩序工作，排查和消除安全隐患，防止安全事故的发生。专职数据官负责技术数据的收集和整理。专业施工人员由项目经理选派担任具有丰富同类项目经验的专业技术人员，负责各项专业技术工作的技术、质量和具体施工。

(3) 施工准备

1 熟悉图纸：项目签订合同后，立即组织审图，组织现场技术人员熟悉施工图，深入了解设计意图和要求，配合施工单位和设计人员单位对图纸进行联合审核，将存在的问题放在图纸上。施工前解决。

2 技术交底：项目部经理组织项目部专业技术人员对项目关键部位、关键工序、特殊工序的施工制定专项施工方案，并编制施工作业指导书对所采用的新技术、新材料，及时抓好。各入队团队的技术、质量、安全披露工作。

3. 提出材料计划：在联合审图的基础上，认真分析数量和数量，提出各种材料计划（见附表），根据施工顺序编制材料需求计划，提出材料需求计划。加工预制和采购计划，所有材料必须按计划进入施工。现场，并

根据总体规划计划进行堆放、标记和存储。

4 提出人机计划：制定项目用工计划（用工计划见附表，劳动力曲线见附表）和机械需求计划（见附表），并制定确保人员、机械和设备在施工开始前就位。现场时间，保证随时调动施工人员和机械设备，满足开工建设的一切条件。及时组织施工人员队伍，使劳动力有计划、有组织地段进场，满足施工高峰期的用工需求，并对进场人员的安全和环境维护进行教育和公开.

5 施工用水量：根据固定用水量和现场实际情况计算，本项目概算用水量为1000吨。从施工单位指定的水源，用DN32焊管或橡胶管铺设至水域。

6 施工用电量：根据主要用电设备和施工用电量，计算总用电量：

P=1.05-1.10(K 1 Σ P 1 /COSQ+ K 2 Σ P 2 + K 3 Σ P 3 + K 4 Σ P 4 )

计算所需总功率为40KW

施工现场安装临时配电柜，从指定电源接入。电缆线路根据现场情况敷设在地下或架空，然后引至电气设备。同时，应配备柴油发电机，防止停电。

7 临时设施：为满足施工要求，现场需设置混凝土搅拌站、物料堆放场地、活动工具间、加工平台、办公室等。根据现场情况，可以通过就近租赁、搭建临时设施等方式解决职工食堂问题。

（四）施工程序及关键控制点

1 施工过程

钢管防腐→测量定位放线→道路切割→管沟机械开挖→修复坡度和沟

底→基础处理→高程测量→井室砌筑→管道安装→管道吹扫→管道强度和气密性测试→警告皮带或示踪带安装→牺牲阳极安装→土方回填压实→路面修复→垃圾出库→场地清理

2 关键控制点建设阶段划分

序列号 施工阶段 主要工作完成

1 施工准备阶段 设立项目经理部，施工管理人员进场，生活生产区设计、规划、施工，完善三通一平，施工设备进场，图纸资料自查，编制作业指导书和建设计划

2 第二阶段 钢管防腐、管沟开挖、沟基处理、井房砌筑、管道安装、管道吹扫、管道强度及气密性试验、警示胶带或示踪胶带安装、牺牲阳极安装、土方回填压实、道路修复、场地清理、垃圾传出

3 项目交付验收 竣工图、竣工数据验收、工程总验收

（五）建设任务分工

项目部应根据施工需要划分作业组，合理分配作业组人数。施工工作安排及人员安排详情（附图）。

五、施工技术方案

（一）本项目建设采用的主要技术法规和标准

1《城市燃气设计规范》（GB50028-93）（98版）；

2《城市燃气输配工程建设及验收规定》（CJJ33-89）；

3 《聚乙烯燃气管道工程技术规程》（CJJ63-95）；

4 《工业金属管道工程施工及验收规程》（GB50235-97）；

5 《现场设备、工业管道焊接工程施工及验收规程》（GB50236-98）；

6《钢熔焊对接接头射线照相及质量分级》（GB3328-87）；

7《埋地钢管石油沥青防腐层技术标准》（SY/T0420-97）；

8 《砌体工程施工及验收规程》（GBJ203-83）；

9 《建筑工地临时用电安全技术规程》（JGJ46-88）。

（二）土建施工技术措施

1 土建内容

土建内容包括：测量、定位、铺设、路面切割、管沟人工开挖、地基处理、标高测量、井房砌筑、土方回填、路面修复等。

2 定位与布局

（1）根据甲方提供的图纸和坐标，标高控制网的布置，编制放样作业指导书，经甲方和监理批准后实施。

（2）根据操作说明书和坐标控制点，使用经测量合格的测量仪器（经纬仪、水平线、测量绳），设置控制桩。开挖段在距上缘1.5m处或靠近沟缘的杆、栅栏处设置控制桩。控制桩必须设置在平面和截面的拐角处。核对无误后，填写控制股权定位记录，甲方和主管签字同意。

(3)必须严格测量槽底中心和标高控制线，控制尺寸不得超过允许值范围。

3 人工开挖管沟

（1）开挖应按照施工控制木桩设置图和定位操作说明书的要求进行，并用白灰铺线，施工前不得施工。业主和监理人员具有验收资格。

(2)管沟开挖前，为保护周边环境和文明施工安全，必须在管沟两侧设置密闭护栏，将行人和车辆与施工现场完全隔离。

（3）距施工现场20m设置安全警示标志，每隔10m在护栏上设置安

全警示标志和文明施工标志，并安装夜间施工警示装置。

(4) 开挖沥青路面时，开挖前用混凝土切割机将路面上的沥青面按照线路的位置切割，然后用撬棍和凿子将其打碎运输到景嘉。严禁在施工现场堆放，防止二次污染。

(5)沟顶现有路面机械破开后，采用人工开沟。开挖沟渠时，应加强对两侧构筑物和沟壁的监测和测量，确保施工和构筑物的安全。管道沟应按设计平面位置和开挖深度开挖。沟底拼装，沟底宽0.52m；沟槽上口宽度b按下式计算： b=a+2nh 式中a——沟槽底部宽度； h——沟槽深度；

n——斜率 按CJJ33-89第2.2.5条的有关规定确定。

（6）由于黄土湿陷区，雨季不宜开挖沟渠，或在施工时有效清除沟渠积水。沟槽开挖至设计深度后，进行压实，然后做0.3m的3:7石灰土基础。

(7)当沟内发生局部超挖时，应回填压实。具体要求参见CJJ33-89第2.2.7条的规定。

(8)当沟槽开挖至设计标高时，监理工程师应检查沟槽尺寸和基础地质情况，检查合格后进行下一道工序。罐体检查后不应长时间晾干，应迅速进行下道工序的施工。下一道工序不与本工序接续时，不应开挖罐底保护土层，待下一道工序开始时进行开挖。施工时应避免对罐底土壤的扰动，罐底不得浸入水中。

（9）工程在既有管线下方通过时，应保证既有管线不下沉、不弯曲、不开裂、不渗漏；当工程越过现有管道时，应保护现有管道。并加强本项目管道基础，确保现有各种管道不被压坏，不影响维护。

（10）沟槽两侧的材料和土方堆放或施加其他载荷时，不得危及工作人员、相邻建筑物、各种管道等设施的安全，以及雨水入口、管道周围，地面测量固定标志等设施不得掩埋。地下管线的人孔盖不妨碍其他正常使用。建筑材料和开挖土方不得堆放在沟渠周围1m以内。

(11)开挖沟渠时，沟底应留出200-300mm的余量，以便人工清理。一般来说，原状的土壤不应该被扰动。如果发生过度开挖，请使用沙子和砾石压实。开挖沟渠时，如发现有地下水，应采取降水措施。

(12) 施工时应在开挖沟两侧用土架设300mm高的防水坝。

（13）管道位置、罐底标高、坡度、平面拐点、坡度破断点等必须测量检查。

(14) 挖出的多余土方应及时运至业主指定的弃土场。剩余的土壤由装载机和自卸车运输。出境运输必须符合当地市容卫生交通管理部门的有关规定，货车应加盖，避免扬尘、漏油。余土运至弃土场后，应堆放整齐、稳定，并保持排水畅通。不得干扰周围建筑物和其他设施，不得影响行人或车辆的正常行驶，不得污染农田的灌溉渠道和自然水流。和淤积。

4 管沟回填

(1)回填施工过程包括填土→找平→压实→检验。本工程采用机械压实法。

（2）管沟回填必须在管道工程施工验收合格后及时回填，以免沟长期裸露影响管道质量，造成管道塌陷。沟。回填前，铺设管道的现浇混凝土基础强度应符合设计或法规要求。

(3)回填土不得含有碎石、砖块、垃圾等杂物。0.5m以上的回填土允
