GPS的基本知识

GPS基本工作原理及基本常识 (2008-07-10 11:20:44)

转载▼

标签：

汽车

GPS系统是由美国军方建立起来的。利用围绕地球的24颗卫星发射信号进行经纬度和高度的定位。最早是为了应用在海军军舰进行海上定位使用。GPS实际上是Global Positioning System的缩写。意思是全球定位系统，围绕地球的24颗卫星成互差120度的平面排列。也就是说理想状态下我们同时应该能够接受到12颗卫星所传来的信号。

GPS卫星同时发射两种码，一种为P码，我们称之为细码，一种是C/A码，我们称之为粗码。P码的精度非常高，通常可以控制在误差3米以内，但只为军方服务。而我们使用的为C/A码，精度在14米以内。

我们知道，如果知道两个坐标点，我们可以确定一个平面内的一点，如果知道三个坐标点我们就能够知道空间当中的任意一点位置。而GPS可以利用三颗卫星进行经纬度X，Y的定位，而四颗卫星可以进行经纬度和高度X，Y，Z三维定位，四颗卫星三颗进行坐标定位，一颗卫星进行时钟矫正。

很多朋友问，买了GPS有没有后续费用问题，国外购买能不能在国内使用的问题等等。首先GPS是没有后续费用的，这并不是说GPS是免费的，而是在你购买的时候购买费用里的一部分费用已经包括了你的使用费。因此购买GPS后续可以一直使用下去，直到有一天美国军方宣布废气这套卫星。另外，GPS本身是卫星接收产品，因此不牵扯到国内国外的兼容问题。就像卫星电话一样，走到只要没有遮挡的地方就能接受到卫星信号，能接受到信号就能够正常使用。只是部分地区可能会受到国家安全等因素而打开干扰信号从而影响定位精度问题，譬如前几年美国打阿富汗的时候，阿富汗地区的GPS信号一度误差非常大，但是误差大也不过是又原来的30米左右的精度变成了两三百米的精度误差。还是能够正常使用的。

GPS除了具备测量经纬度和高度的作用以外，GPS还具有其他一些功能，比如利用上一次定位的坐标和这次定位的坐标差进行测速，利用两次坐标差进行方向的定位，利用行进轨迹进行里程的计算和面积的计算等等。还有包括计算地理位置的月相，日初日落时间，潮汐，太阳月亮的方位，有些GPS内置电子气压计，还能计算大气压并且预测天气。

点校正就是求出WGS-84和当地平面直角坐标系统之间的数学转换关系（转换参数）。在工程应用中使用GPS卫星定位系统采集到的数据是WGS-84坐标系数据，而目前我们测量成果普遍使用的是以1954年北京坐标系或是地方（任意|当地）独立坐标系为基础的坐标数据。因此必须将WGS-84坐标转换到BJ-54坐标系或地方（任意）独立坐标系。

坐标系统之间的转换可以利用现有的七参数或三参数，也可以利用华测测地通软件进行点校正求四参数和高程拟合。

单点校正：利用一个点的 WGS84坐标和当地坐标可以求出3个平移参数，旋转为零，比例因子为1。在不知道当地坐标系统的旋转、比例因子的情况下，单点校正的精度无法保障，控制范围更无法确定。因此建议尽量不要使用这种方式。

两点校正：可求出3个坐标平移参数、旋转和比例因子，各残差都为零。比例因子至少在0.9999***至1.0000****之间，超过此数值，精度容易出问题或者已知点有问题；旋转的角度一般都比较小，都在度以下，如果旋转上百度，就要注意是不是已知点有问题

三点校正：三个点做点校正，有水平残参，无垂直残差。 四点校正：四个点做点校正，既有水平残参，也有垂直残差。 点校正时的注意事项：

1、已知点最好要分布在整个作业区域的边缘，能控制整个区域，并避免短边控制长边。例如，如果用四个点做点校正的话，那么测量作业的区域最好在这四个点连成的四边形内部；

2、一定要避免已知点的线形分布。例如，如果用三个已知点进行点校正，这三个点组成的三角形要尽量接近正三角形，如果是四个点，就要尽量接近正方形，一定要避免所有的已知点的分布接近一条直线，这样会严重的影响测量的精度，特别是高程精度； 3、如果在测量任务里只需要水平的坐标，不需要高程，建议用户至少要用两个点进行校正，但如果要检核已知点的水平残差，那么至少要用三个点；如果既需要水平坐标又需要高程，建议用户至少用三个点进行点校正，但如果要检核已知点的水平残差和垂直残差，那么至少需要四个点进行校正；

1

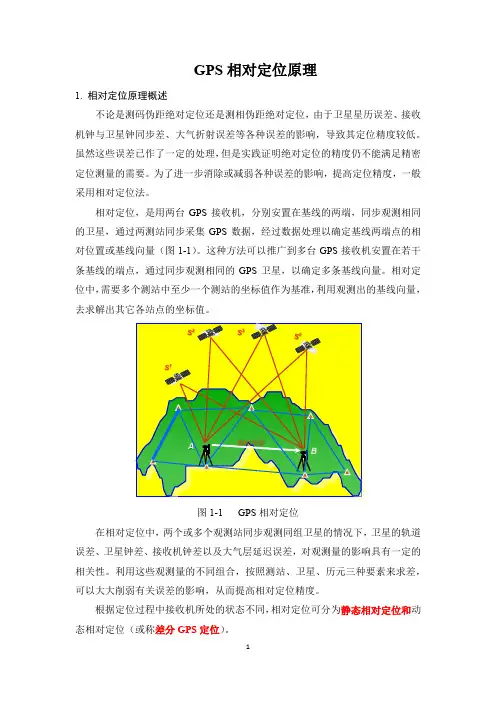

GPS相对定位原理

1. 相对定位原理概述

不论是测码伪距绝对定位还是测相伪距绝对定位，由于卫星星历误差、接收机钟与卫星钟同步差、大气折射误差等各种误差的影响，导致其定位精度较低。虽然这些误差已作了一定的处理，但是实践证明绝对定位的精度仍不能满足精密定位测量的需要。为了进一步消除或减弱各种误差的影响，提高定位精度，一般采用相对定位法。

相对定位，是用两台GPS接收机，分别安置在基线的两端，同步观测相同的卫星，通过两测站同步采集GPS数据，经过数据处理以确定基线两端点的相对位置或基线向量（图1-1）。这种方法可以推广到多台GPS接收机安置在若干条基线的端点，通过同步观测相同的GPS卫星，以确定多条基线向量。相对定位中，需要多个测站中至少一个测站的坐标值作为基准，利用观测出的基线向量，去求解出其它各站点的坐标值。

图1-1 GPS相对定位

在相对定位中，两个或多个观测站同步观测同组卫星的情况下，卫星的轨道误差、卫星钟差、接收机钟差以及大气层延迟误差，对观测量的影响具有一定的相关性。利用这些观测量的不同组合，按照测站、卫星、历元三种要素来求差，可以大大削弱有关误差的影响，从而提高相对定位精度。

根据定位过程中接收机所处的状态不同，相对定位可分为静态相对定位和动态相对定位（或称差分GPS定位）。 基线向量

B A S1 S2 S3 S4 2

2. 静态相对定位原理

设置在基线两端点的接收机相对于周围的参照物固定不动，通过连续观测获得充分的多余观测数据，解算基线向量，称为静态相对定位。

静态相对定位，一般均采用测相伪距观测值作为基本观测量。测相伪距静态相对定位是当前GPS定位中精度最高的一种方法。在测相伪距观测的数据处理中，为了可靠的确定载波相位的整周未知数，静态相对定位一般需要较长的观测时间（1.0h~3.0h），称为经典静态相对定位。

可见，经典静态相对定位方法的测量效率较低，如何缩短观测时间，以提高作业效率便成为广大GPS用户普遍关注的问题。理论与实践证明，在测相伪距观测中，首要问题是如何快速而精确的确定整周未知数。在整周未知数确定的情况下，随着观测时间的延长，相对定位的精度不会显著提高。因此提高定位效率的关键是快速而可靠的确定整周未知数。

精品文档

. GPS特点

全球定位系统的主要特点：

(1)全球、 全天候工作。

①定位精度高。单击定位精度优于10m，采用差分定位，精度可达厘米级和毫米级。

②功能多，应用广。

GPS系统的特点：高精度、全天候、高效率、多功能、操作简便、应用广泛等。

1、定位精度高

应用实践已经证明，GPS相对定位精度在50KM以内可达10-6，100-500KM可达10-7，1000KM可达10-9。在300-1500M工程精密定位中，1小时以上观测的解其平面其平面位置误差小于1mm，与ME-5000电磁波测距仪测定得边长比较，其边长较差最大为0.5mm,校差中误差为0.3mm。

2、观测时间短

随着GPS系统的不断完善，软件的不断更新，目前，20KM以内相对静态定位，仅需15-20分钟；快速静态相对定位测量时，当每个流动站与基准站相距在15KM以内时，流动站观测时间只需1-2分钟，然后可随时定位，每站观测只需几秒钟。

GPS应用

主要是为船舶，汽车，飞机等运动物体进行定位导航。例如：

1.船舶远洋导航和进港引水

2.飞机航路引导和进场降落

3.汽车自主导航

4.地面车辆跟踪和城市智能交通管理

5.紧急救生

6.个人旅游及野外探险

7.个人通讯终端（与手机，PDA，电子地图等集成一体）

1.电力，邮电，通讯等网络的时间同步

2.准确时间的授入

3.准确频率的授入 精品文档

. 1.各种等级的大地测量，控制测量

2.道路和各种线路放样

3.水下地形测量

4.地壳形变测量，大坝和大型建筑物变形监测

5.GIS应用

6.工程机械（轮胎吊，推土机等）控制

7.精细农业

◆GPS在道路工程中的应用

GPS在道路工程中的应用，目前主要是用于建立各种道路工程控制网及测定航测外控点等。随着高等级公路的迅速发展，对勘测技术提出了更高的要求，由于线路长，已知点少，因此，用常规测量手段不仅布网困难，而且难以满足高精度的要求。目前，国内已逐步采用GPS技术建立线路首级高精度控制网，然后用常规方法布设导线加密。实践证明，在几十公里范围内的点位误差只有2厘米左右，达到了常规方法难以实现的精度，同时也大大提前了工期。GPS技术也同样应用于特大桥梁的控制测量中。由于无需通视，可构成较强的网形，提高点位精度，同时对检测常规测量的支点也非常有效。GPS技术在隧道测量中也具有广泛的应用前景，GPS测量无需通视，减少了常规方法的中间环节，因此，速度快、精度高，具有明显的经济和社会效益。
