电磁继电器训练典型题

《电磁铁 电磁继电器》同步练习

1. 许多自动控制的电路中都安装有电磁铁 有关电磁铁，下列说法中正确的是

A. 电磁铁的铁芯，可以用铜棒代替

B. 电磁继电器中的磁体，可以使用永磁铁

C. 电磁铁磁性的强弱只与电流的大小有关

D. 电磁铁是根据电流的磁效应制成的

2. 下图中是探究电磁铁磁性强弱与电流大小关系的是

A. B.

C. D.

3. 如图所示为电磁铁的线路图 开关S闭合后，滑动变阻器的滑片P向右滑动过程中

A. 电磁铁的右端为S极，磁性增强

B. 电磁铁的右端为S极，磁性减弱

C. 电磁铁的右端为N极，磁性增强

D. 电磁铁的右端为N极，磁性减弱

4. 如图是一种温度自动报警器的原理图，制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连 说法正确的是 ◆ 选择题

A. 当温度计达到 时，报警装置会响铃，同时绿灯亮

B. 当温度计达到 时，报警装置会响铃，同时红灯亮

C. 当温度计达到 时，报警装置会响铃，同时红灯亮

D. 当温度计达到 时，报警装置会响铃，同时绿灯亮

5. 如图是某物理小组设计的拍摄机动车辆闯红灯设备的原理示意图 红灯亮时，光控开关接收到红光会闭合；机动车驶过时，安装在路面下方的压力开关受到机动车的压力会闭合 当摄像系统的电路自动拍摄违章车辆时，关于开关的状态下列说法中正确的是

A. 只有光控开关处于闭合状态

B. 只有压力开关处于闭合状态

C. 光控开关和压力开关同时处于闭合状态

D. 若将两开关并联也能达到相同的效果

6. 小亮去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来 小亮根据所学的知识，画出如图所示的电路 是一个压敏电阻 小亮分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变______，衔铁与触点“2”接◆ 填空题 触，电动机的转速变______。

第3节 电磁铁 电磁继电器

一、选择题

1.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（ ）

A．电磁铁的A端为N极

B．小磁针静止时，S极水平指向左

C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强

D．利用这一现象所揭示的原理可制成的设备是发电机

2.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A时（ ）

A．红灯灭、绿灯亮

B．红灯亮、绿灯灭

C．红灯亮、绿灯亮

D．红灯灭、绿灯灭

二、填空题

3.如图所示是一个水位自动报警器的原理图。水位到达金属块A之后， （选填“红”或“绿”）灯亮；当绿灯亮时电磁铁 （选填“有”或“无”）磁性。

4.电磁继电器是利用 控制电路通断的开关，它的工作原理是：通过直接控制“控制电路”的通电源 电源 红 绿

水 Ａ

Ｂ

断，间接控制“ 电路”的通断。

三、作图题

5.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。

请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉）

四、实验题

6.为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．

（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 来显示电磁铁磁性的强弱，下面的实验也用这种方法的是 ．

A．认识电压时，我们可以用水压来类比；

B．用光线来描述光通过的路径；

C．把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动；

1、电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其应用之一。如图所示为模拟电路，其中A为电磁继电器，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变得很大，电磁铁几乎无磁性），请你电路连接完整，达到白天灯熄、夜晚灯亮的效果。（连线时导线不能交叉）

2、今年底，珠江广州市段的水面上将再增添世界第一的三跨拱桥—新光大桥。她将成为广州城市中轴线的标志性建筑之一。小明想，目前造成高速公路路面结构损坏严重的一个重要因素是车辆超重超载。因此限制超重车辆的行驶，对确保新光大桥结构安全有着重要意义。小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为新光大桥设计一个车辆超重的报警装置。当车辆超重时，信号灯就发光。请你在图6中为他连接好电路。

3、请连接图中的工作电路部分,使控制电路上S断开时甲灯亮，S合上时乙灯亮。

4、自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．

5、超市里的电梯，有人乘时运行较快，无人乘时为了节能运行较慢．利用电磁继电器可以设计这样的电路，请按照要求用笔画线代替导线将下图中的控制电路和工作电路分别连接完整．其中R1是压敏电阻(受到压力时阻值较小，不受压力时阻值很大)，R2是限流电阻(如果串联在电路中可减小电路中的电流)。

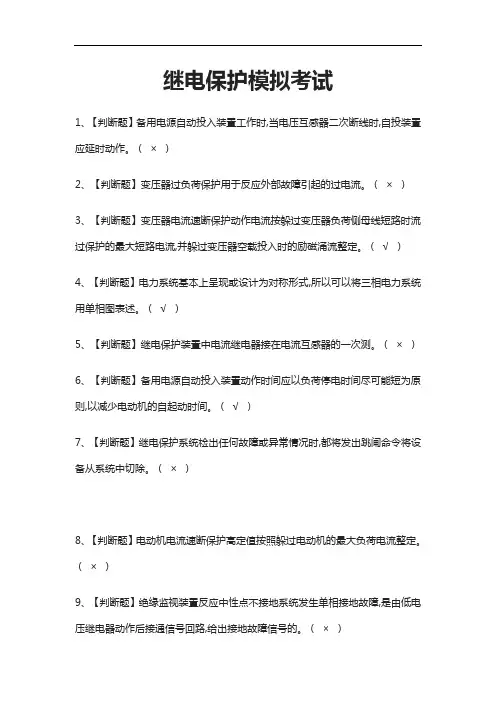

继电保护模拟考试

1、【判断题】备用电源自动投入装置工作时,当电压互感器二次断线时,自投装置应延时动作。（ × ）

2、【判断题】变压器过负荷保护用于反应外部故障引起的过电流。（ × ）

3、【判断题】变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过变压器空载投入时的励磁涌流整定。（ √ ）

4、【判断题】电力系统基本上呈现或设计为对称形式,所以可以将三相电力系统用单相图表述。（ √ ）

5、【判断题】继电保护装置中电流继电器接在电流互感器的一次测。（ × ）

6、【判断题】备用电源自动投入装置动作时间应以负荷停电时间尽可能短为原则,以减少电动机的自起动时间。（ √ ）

7、【判断题】继电保护系统检出任何故障或异常情况时,都将发出跳闸命令将设备从系统中切除。（ × ）

8、【判断题】电动机电流速断保护高定值按照躲过电动机的最大负荷电流整定。（ × ）

9、【判断题】绝缘监视装置反应中性点不接地系统发生单相接地故障,是由低电压继电器动作后接通信号回路,给出接地故障信号的。（ × ）

10、【判断题】对线路装设的三段电流保护，定时限过电流保护为相邻线路的近后备保护。（ × ）

11、【判断题】高压电动机发生匝间短路时,电流增大程度与短路匝数有关。（ √ ）

12、【判断题】微机保护对模数变换系统采样数据进行分析、计算和判断,实现各种继电保护功能的方法称为数据采集。（ × ）

13、【判断题】变电站中将交流一次侧大电流转换成二次电流,供给测量、保护等二次设备使用的电气设备是电压互感器。（ × ）

14、【判断题】变压器重瓦斯保护动作时将延时动作于信号。（ × ）

15、【判断题】变压器备自投接线的动作过程描述为工作变压器故障时,跳开备用变压器,在确定跳开且备用变压器有电压时投入工作变压器。（ × ）

16、【判断题】分立元件构成的继电保护二次接线图,展开式原理图中负电源采用的标号为102,202等。（ √ ）
