mos管 控制三极管

1. 场效应管和三极管输入电阻的差异？

答：1.场效应管是单极、三极管是双极区别.

2.解决问题方面: 场效应管是电压控制电流源,控制电压和电流属于不同的支路,因而电压的求解一般不难,进而根据漏极电流表达式来求出电流值,然后进行模型分析,求出跨导和输出电阻. 而三极管要先建立模型,然后进行电路分析,求解过程特别是计算很复杂,容易出错; 总体而言,我觉得场效应管的分析要比三极管简单一些.

3.三极管和场效应管的比较可以归纳以下几点: 一、在三极管中,空穴和自由电子都参与导电,称为双极型器件,用BJT表示;而场效应管只有多子导电,称为单极型器件,用FET表示.由于多子浓度不受外界温度、光照、辐射的影响,在环境变化剧烈的条件下,选用FET比较合适. 这也就是我们通常所说的场效应管比较稳定的原因. 二、在放大状态工作时,三极管发射结正偏,有基极电流,为电流控制器件,相应的输入电阻较小,约103Ω;FET在放大状态工作时无栅极电流,为电压控制器件,输入电阻很大,JFET的输入电阻大于107Ω,MOS管的输入电阻大于109Ω. 三、场效应管的源极和漏极在结构上对称,可以互换使用(但应注意,有时厂家已将MOS管的源极与衬底在管内已经短接,使用时就不能互换).对耗尽型MOS管的VGS可正、可负、可为零,使用时比较灵活.三极管的集电极和发射极一般不能互换使用. 四、在低电压小电流状态下工作时,FET可作为压控可变线性电阻器和导通电阻很小的无触点电子开关. 五、MOS管工艺简单,功耗小,适合于大规模集成.三极管的增益高,非线性失真小,性能稳定.在分立元件电路和中、小规模集成电路中,三极管仍占优势. 六、三极管的转移特性(ic-vbe的关系)按指数规律变化,场效应管的转移特性按平方规律变化,因此场效应管的非线性失真比三极管的非线性失真大.七、场效应管的三种基本组态电路(共源、共漏和共栅)可以对照三极管的共发、共集和共基电路,由于场效应管的栅极无电流,所以输入电阻R'i≈∞.跨导gm比三极管的小一个数量级,gm我们可以用转移特性求导得到

MOS管和三极管检验标准与规范

Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

XXXX股份有限公司 文件编号

版 次

原材料检验标准与规范 修 订 码

生效日期 2016

原材料名称：MOS管/三极管 页 码 1/4

修订记录

修订页 修订码 修订内容 修订 确认 修订日期

全部 0 新发行

文件盖红色“受控文件”印章，随时保持最新版本；未经总经理批准，不得外借、复印或用于其他目的。

文件正式审批

编制部门 编 制 审 核 批 准

品质部

XXXX股份有限公司 文件编号

版 次

原材料检验标准与规范 修 订 码

生效日期 2016-

原材料名称：三极管 页 码 2/4

1.引用标准

《逐批检验计数抽样程序及抽样表（适用于连续批的检验）

2.合格质量充收水准

1. 抽样方案：根据一般检验Ⅱ级水平（LEVEL）及正常检验一次抽样方案。

2 .合格质量水平（AQL）：

A类不合格：严重缺点（CRT） AQL：0

B类不合格：主要缺点（MAJ） AQL：

C类不合格：次要缺点（MIN） AQL：

3.常规项目检验标准及检验方法

表一

检验项目 抽样水平 检验方法 检验标准 不良描述 不良判定 检验工具 CR MA MI

外观 外包装 全数包装 目视全数外包装 外包装完好,无破损、散乱 外包装破损、散乱 √ 以上视力

包装标识内容无误 包装标识内容错误 √

内包装 一般抽样 打开小包装盒目视内包装 内包装完好，标识清晰且叠放整齐与实物相符 内包装缺损，标识不明确且叠放不整齐与实物不符 √ 以上视力

本体 一般抽样 目视本体表面 印字清晰、表面光滑、涂层均匀，无明显颗粒状及杂物附着 印字模糊、表面粗糙、涂层不均匀，有明显颗粒状及杂物附着 √ 以上

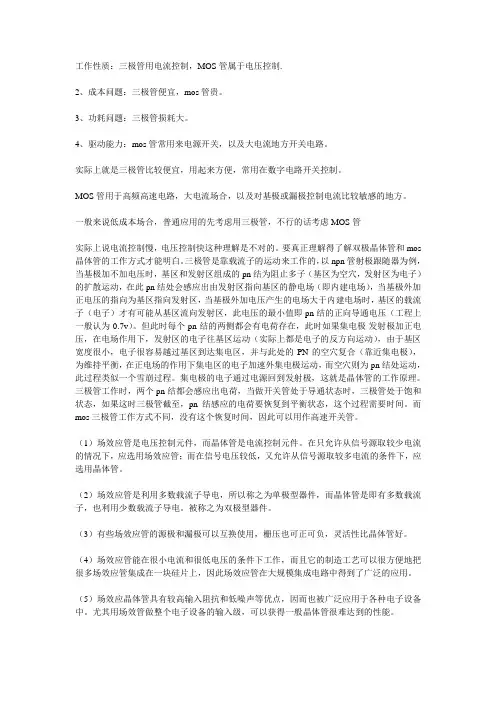

工作性质：三极管用电流控制，MOS管属于电压控制.

2、成本问题：三极管便宜，mos管贵。

3、功耗问题：三极管损耗大。

4、驱动能力：mos管常用来电源开关，以及大电流地方开关电路。

实际上就是三极管比较便宜，用起来方便，常用在数字电路开关控制。

MOS管用于高频高速电路，大电流场合，以及对基极或漏极控制电流比较敏感的地方。

一般来说低成本场合，普通应用的先考虑用三极管，不行的话考虑MOS管

实际上说电流控制慢，电压控制快这种理解是不对的。要真正理解得了解双极晶体管和mos晶体管的工作方式才能明白。三极管是靠载流子的运动来工作的，以npn管射极跟随器为例，当基极加不加电压时，基区和发射区组成的pn结为阻止多子（基区为空穴，发射区为电子）的扩散运动，在此pn结处会感应出由发射区指向基区的静电场（即内建电场），当基极外加正电压的指向为基区指向发射区，当基极外加电压产生的电场大于内建电场时，基区的载流子（电子）才有可能从基区流向发射区，此电压的最小值即pn结的正向导通电压（工程上一般认为0.7v）。但此时每个pn结的两侧都会有电荷存在，此时如果集电极-发射极加正电压，在电场作用下，发射区的电子往基区运动（实际上都是电子的反方向运动），由于基区宽度很小，电子很容易越过基区到达集电区，并与此处的PN的空穴复合（靠近集电极），为维持平衡，在正电场的作用下集电区的电子加速外集电极运动，而空穴则为pn结处运动，此过程类似一个雪崩过程。集电极的电子通过电源回到发射极，这就是晶体管的工作原理。三极管工作时，两个pn结都会感应出电荷，当做开关管处于导通状态时，三极管处于饱和状态，如果这时三极管截至，pn结感应的电荷要恢复到平衡状态，这个过程需要时间。而mos三极管工作方式不同，没有这个恢复时间，因此可以用作高速开关管。

（1）场效应管是电压控制元件，而晶体管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。

mos管驱动三极管

MOS管（金属氧化物半导体场效应晶体管）可以用来驱动三极管（双极型晶体管）以实现各种电路功能。在电路设计中，MOS管通常被用作开关或放大器，而三极管则用于放大和控制电流。下面我将从多个角度来解释MOS管驱动三极管的相关内容。

首先，MOS管可以用作三极管的驱动器。通过适当的电路设计，MOS管可以提供足够的电流和电压来驱动三极管，从而控制电路的工作。这种驱动方式常用于功率放大器、开关电路和各种电子设备中。

其次，MOS管驱动三极管的过程涉及到电路中的信号放大和控制。MOS管的高输入阻抗和低输出阻抗特性使其能够有效地控制三极管的工作状态，从而实现对电路的精确控制。

此外，MOS管驱动三极管还可以提高电路的效率和稳定性。由于MOS管的特性，可以减小功耗、提高响应速度和减小失真，从而改善整个电路的性能。

另外，需要注意的是，MOS管驱动三极管时需要考虑电压和电流的匹配，以及输入输出特性的匹配。合理设计电路结构和参数选择可以确保MOS管和三极管之间的良好匹配，从而实现稳定可靠的驱动效果。

总的来说，MOS管驱动三极管是一种常见且有效的电路设计方案，可以实现对电路的精确控制和优化性能。在实际应用中，需要根据具体的电路需求和参数选择来设计合适的驱动电路，以确保整个电路的正常工作和性能表现。
